ELEMENT-AIR CLEANER

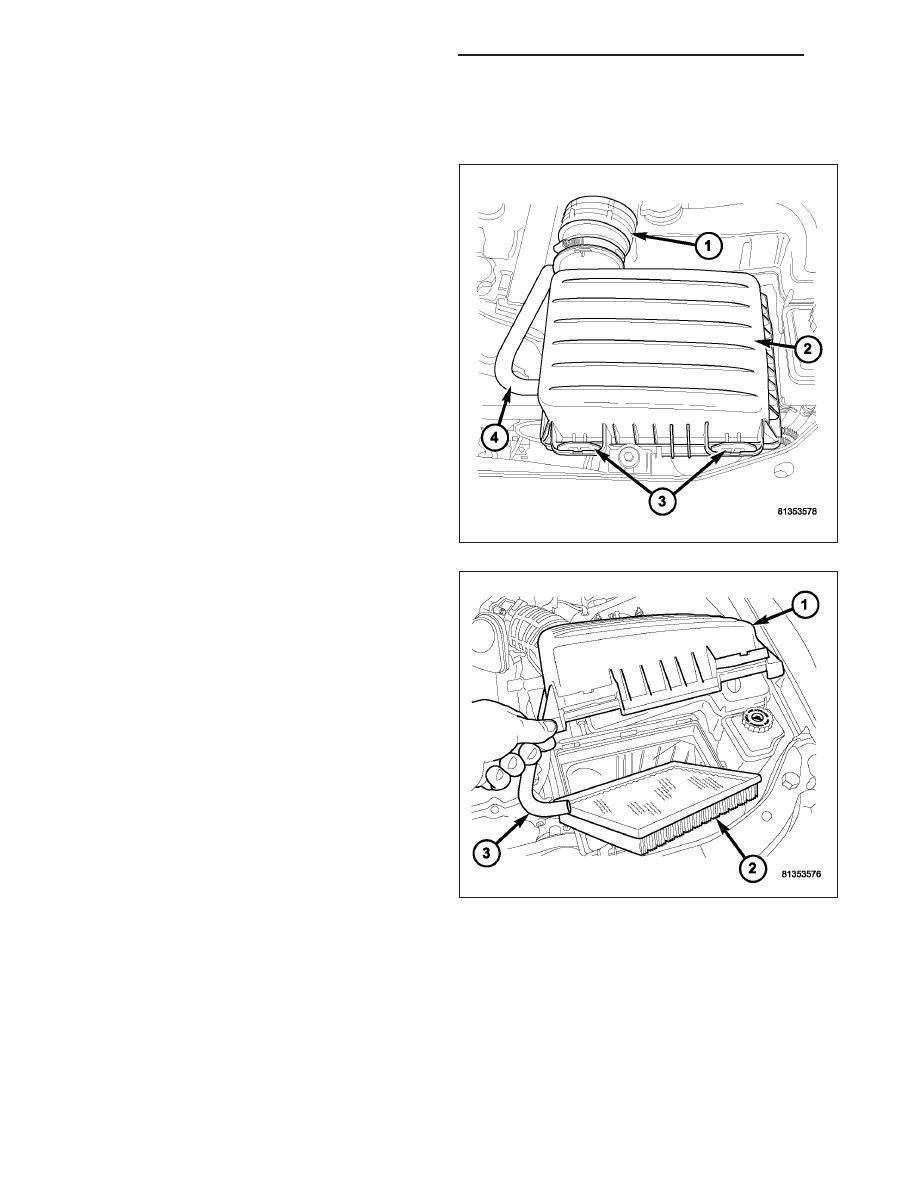

REMOVAL

1. Disconnect the CCV hose (4) at the housing cover

(2).

2. Release the housing cover tabs (3).

3. Lift the cover (1) and pull toward the front of the

vehicle to release the rear cover to housing align-
ment tabs.

4. Remove the element (2).

9 - 2132

ENGINE - 3.5L - SERVICE INFORMATION

LX

INSTALLATION

1. Install the air filter element (2) into air box.

2. Position the cover (1) so that the rear locking tabs

insert into the lower housing.

3. Seat cover (1) onto element housing and assure

that the front locking tabs engage.

4. Reconnect the CCV hose (3).

LX

ENGINE - 3.5L - SERVICE INFORMATION

9 - 2133

HOUSING-AIR CLEANER

REMOVAL

1. Separate the air inlet duct (5) at the element hous-

ing (6).

2. Disconnect the CCV hose (2) at the element hous-

ing (6).

3. Remove the housing retaining bolt (1).

4. Pull housing up and off of the locating pin.

5. Remove element housing (6) from vehicle.

INSTALLATION

1. Align the housing (6) with the lower air inlet duct

and alignment grommet in the wheel housing.

2. Properly fit the housing (6) and install housing

retaining bolt (1).

3. Connect the inlet air duct (5) to the housing (6) and

tighten clamp.

4. Connect the CCV hose (2) to housing.

9 - 2134

ENGINE - 3.5L - SERVICE INFORMATION

LX

CYLINDER HEAD(S)

DESCRIPTION

The aluminum alloy cylinder heads feature cross- flow type intake and exhaust ports. Valve guides and seat inserts
are powdered metal. Valves are arranged in a “V”, with each camshaft on center. To improve combustion speed the
chambers are a compact spherical design with a squish area of approximately 30 percent of the piston top area.
The cylinder heads are common to either cylinder bank by reversing the direction of installation.

DIAGNOSIS AND TESTING

CYLINDER HEAD GASKET

A cylinder head gasket leak can be located between adjacent cylinders or between a cylinder and the adjacent
water jacket.

Possible indications of the cylinder head gasket leaking between adjacent cylinders are:

•

Loss of engine power

•

Engine misfiring

•

Poor fuel economy

Possible indications of the cylinder head gasket leaking between a cylinder and an adjacent water jacket are:

•

Engine overheating

•

Loss of coolant

•

Excessive steam (white smoke) emitting from exhaust

•

Coolant foaming

CYLINDER-TO-CYLINDER LEAKAGE TEST

To determine if an engine cylinder head gasket is leaking between adjacent cylinders, follow the procedures in Cyl-
inder Compression Pressure Test (Refer to 9 - ENGINE - DIAGNOSIS AND TESTING). An engine cylinder head
gasket leaking between adjacent cylinders will result in approximately a 50–70% reduction in compression pressure.

CYLINDER-TO-WATER JACKET LEAKAGE TEST

WARNING: USE EXTREME CAUTION WHEN THE ENGINE IS OPERATING WITH COOLANT PRESSURE CAP
REMOVED.

VISUAL TEST METHOD

With the engine cool, remove the coolant pressure cap. Start the engine and allow it to warm up until thermostat
opens.

If a large combustion/compression pressure leak exists, bubbles will be visible in the coolant.

COOLING SYSTEM TESTER METHOD

WARNING: WITH COOLING SYSTEM TESTER IN PLACE, PRESSURE WILL BUILD UP FAST. EXCESSIVE
PRESSURE BUILT UP, BY CONTINUOUS ENGINE OPERATION, MUST BE RELEASED TO A SAFE PRESSURE
POINT. NEVER PERMIT PRESSURE TO EXCEED 138 kPa (20 psi).

Install Cooling System Tester 7700 or equivalent to pressure cap neck. Start the engine and observe the tester’s
pressure gauge. If gauge pulsates with every power stroke of a cylinder a combustion pressure leak is evident.

CHEMICAL TEST METHOD

Combustion leaks into the cooling system can also be checked by using Bloc-Chek Kit C-3685-A or equivalent.
Perform test following the procedures supplied with the tool kit.

LX

ENGINE - 3.5L - SERVICE INFORMATION

9 - 2135
