Chrysler 300/300 Touring/300C, Dodge Magnum. Manual - part 1518





BEARING -CONNECTING ROD

STANDARD PROCEDURE

CONNECTING RODS AND BEARINGS . . . . . 2189

CRANKSHAFT

DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2191
OPERATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2191
REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2191
INSPECTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2193
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2193

BEARING -CRANKSHAFT MAIN

STANDARD PROCEDURE

CRANKSHAFT MAIN BEARING FITTING . . . . 2197

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2199
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2200

SEAL -CRANKSHAFT OIL FRONT

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2203
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2203

SEAL - CRANKSHAFT OIL REAR

DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2204
REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2204
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2205

PLATE - FLEX

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2207
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2207

ROD - PISTON & CONNECTING

DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2208
OPERATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2208
STANDARD PROCEDURE

FITTING PISTONS . . . . . . . . . . . . . . . . . . . . . . . . 2208

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2208
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2209

RING - PISTON

DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2213
STANDARD PROCEDURE

PISTON RING FITTING . . . . . . . . . . . . . . . . . . . . 2213

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2214
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2215

DAMPER - CRANKSHAFT

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2217
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2218

ENGINE MOUNTING

DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2220

MOUNT -LEFT

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2221
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2222

MOUNT LEFT - AWD

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2223
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2223

MOUNT - RIGHT

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2224
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2225

MOUNT RIGHT - AWD

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2226
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2226

MOUNT - REAR

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2227
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2228

LUBRICATION

DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2229

OPERATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2230
DIAGNOSIS AND TESTING

CHECKING ENGINE OIL PRESSURE . . . . . . . 2231

OIL

DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2232
STANDARD PROCEDURE

ENGINE OIL LEVEL CHECK . . . . . . . . . . . . . . . 2232
ENGINE OIL AND FILTER CHANGE . . . . . . . . 2232

COOLER-ENGINE OIL

DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2235
OPERATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2235
REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2235
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2236

FILTER -OIL

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2237
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2237

PAN - OIL

REMOVAL

RWD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2238
AWD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2240

INSTALLATION

RWD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2243
AWD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2245

SWITCH-OIL PRESSURE SENSOR

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2249
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2249

PUMP - OIL

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2250
DISASSEMBLY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2251
CLEANING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2251
INSPECTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2251
ASSEMBLY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2254
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2254

MANIFOLD - INTAKE

REMOVAL

UPPER INTAKE MANIFOLD . . . . . . . . . . . . . . . 2256
LOWER INTAKE MANIFOLD . . . . . . . . . . . . . . . 2258

INSTALLATION

UPPER INTAKE MANIFOLD . . . . . . . . . . . . . . . 2260
LOWER INTAKE MANIFOLD . . . . . . . . . . . . . . . 2263

MANIFOLD-EXHAUST LEFT

REMOVAL

LEFT EXHAUST MANIFOLD . . . . . . . . . . . . . . . 2265

INSPECTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2266
INSTALLATION

LEFT EXHAUST MANIFOLD . . . . . . . . . . . . . . . 2266

MANIFOLD-EXHAUST RIGHT

REMOVAL

RIGHT EXHAUST MANIFOLD . . . . . . . . . . . . . . 2267

INSTALLATION

RIGHT EXHAUST MANIFOLD . . . . . . . . . . . . . . 2268

VALVE TIMING

DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2269

COVER-FRONT TIMING BELT

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2270
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2271

COVER-REAR TIMING BELT

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2272
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2272

9 - 2096

ENGINE - 3.5L - SERVICE INFORMATION

LX

ENGINE - 3.5L - SERVICE INFORMATION

DESCRIPTION

3.5L

The 3.5 Liter (214 Cubic Inches) 60°V-6 engine is a single overhead camshaft design with hydraulic lifters and four
valves per cylinder. The engine does not have provisions for a free wheeling valve train.

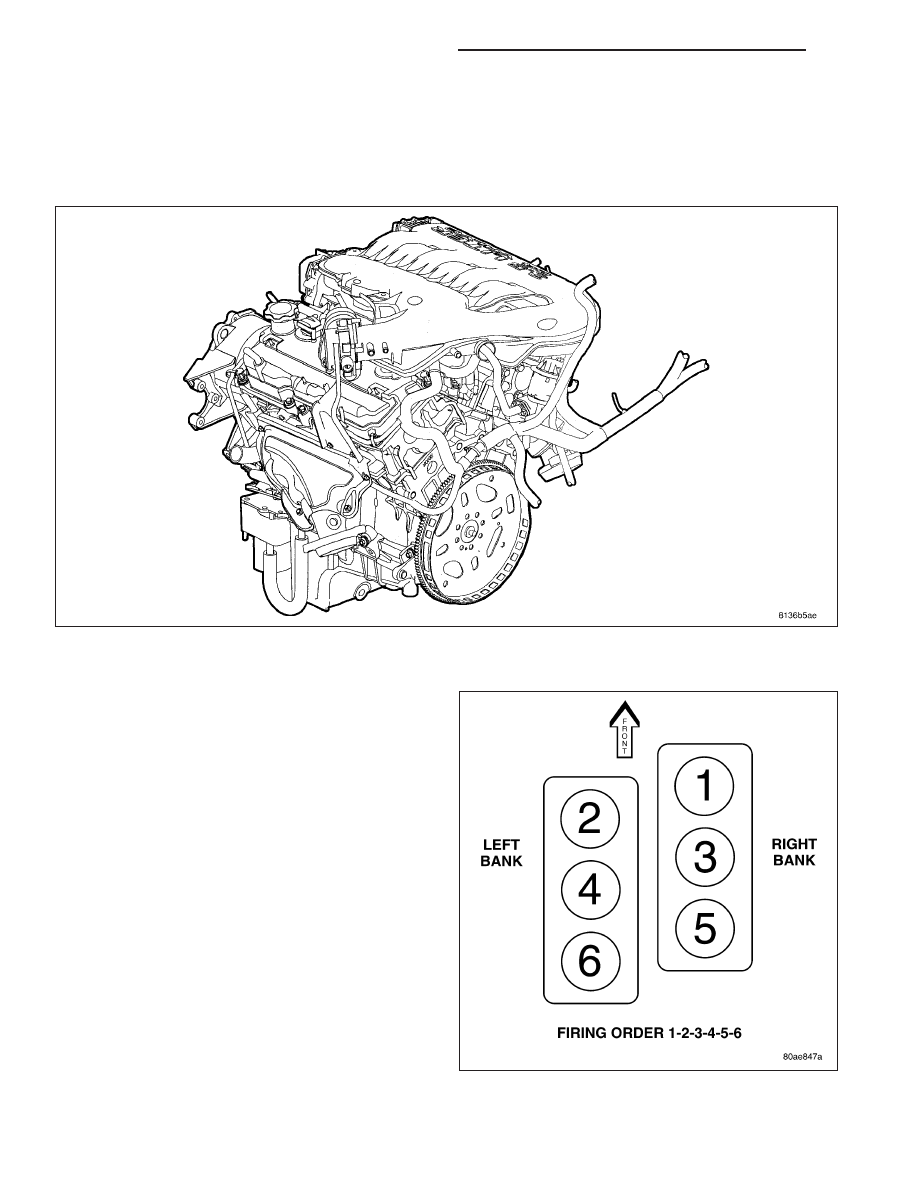

The cylinders are numbered from front to rear, with
the right bank odd numbered, and the left bank even
numbered. The firing order is 1–2–3–4–5–6.

9 - 2098

ENGINE - 3.5L - SERVICE INFORMATION

LX

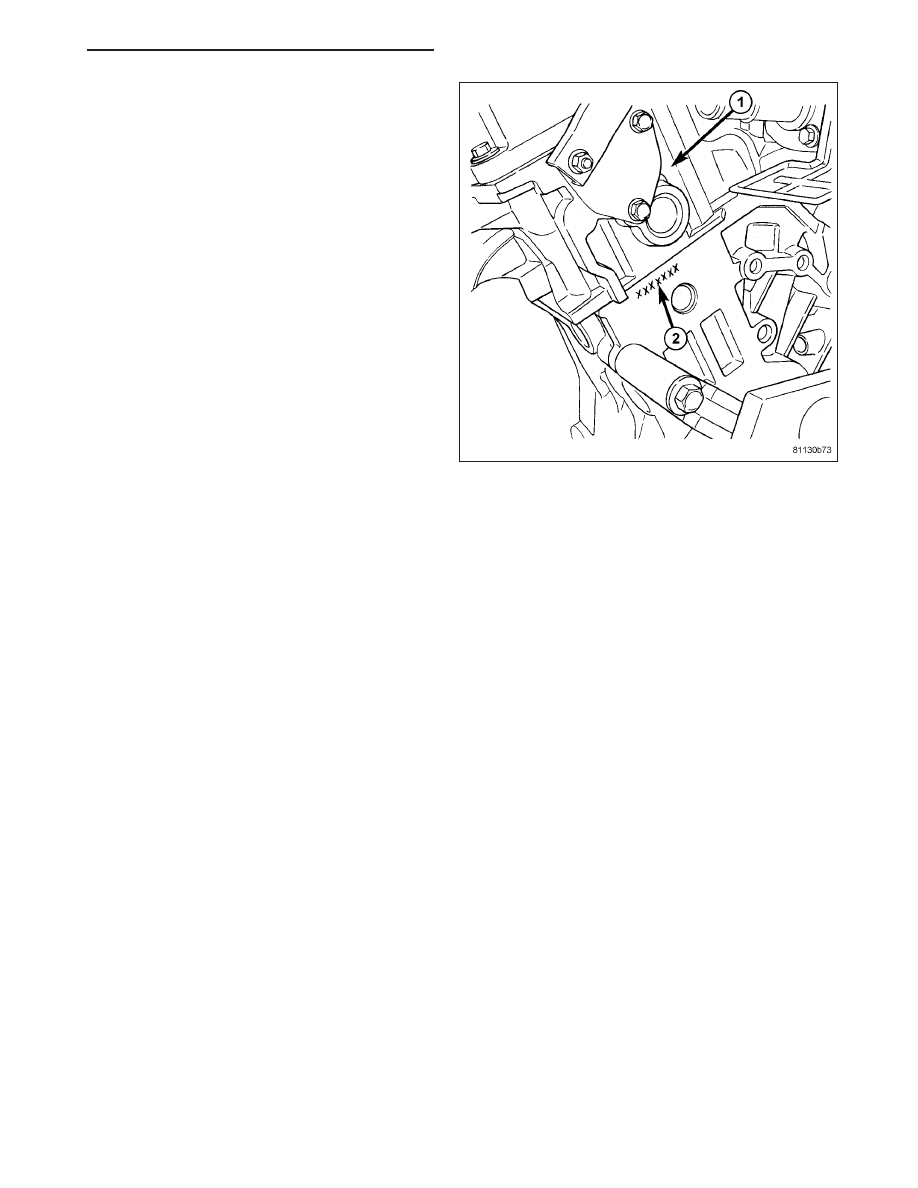

The engine identification number (2) is located on the
rear of engine block just below the left cylinder head
(1).

DIAGNOSIS AND TESTING

INTRODUCTION

Engine diagnosis is helpful in determining the causes of malfunctions not detected and remedied by routine main-
tenance.

These malfunctions may be classified as either mechanical (e.g., a strange noise), or performance (e.g., engine
idles rough and stalls).

Refer to (Service Diagnosis - Mechanical Chart) and (Service Diagnosis - Performance Chart), for possible causes
and corrections of malfunctions. Refer to FUEL SYSTEM for the fuel system diagnosis.

Additional tests and diagnostic procedures may be necessary for specific engine malfunctions that cannot be iso-
lated with the Service Diagnosis charts. Information concerning additional tests and diagnosis is provided within the
following:

•

Cylinder Compression Pressure Test

•

Cylinder Combustion Pressure Leakage Test

•

Cylinder Head Gasket Failure Diagnosis

•

Intake Manifold Leakage Diagnosis

•

Lash Adjuster (Tappet) Noise Diagnosis

•

Engine Oil Leak Inspection

LX

ENGINE - 3.5L - SERVICE INFORMATION

9 - 2099
