OIL

DESCRIPTION

For engine oil type and capacity (Refer to LUBRICATION & MAINTENANCE/FLUID TYPES - DESCRIPTION -
ENGINE OIL)

STANDARD PROCEDURE

ENGINE OIL AND FILTER CHANGE

WARNING: New or used engine oil can be irritating to the skin. Avoid prolonged or repeated skin contact
with engine oil. Contaminants in used engine oil, caused by internal combustion, can be hazardous to your
health. Thoroughly wash exposed skin with soap and water. Do not wash skin with gasoline, diesel fuel,
thinner, or solvents, health problems can result. Do not pollute, dispose of used engine oil properly. Contact
your dealer or government agency for location of collection center in your area.

Change engine oil and filter at mileage and time intervals described in the Maintenance Schedule (Refer to LUBRI-
CATION & MAINTENANCE/MAINTENANCE SCHEDULES - DESCRIPTION).

TO CHANGE ENGINE OIL

1. Run engine until achieving normal operating temperature.

2. Position the vehicle on a level surface and turn engine off.

3. Hoist and support vehicle on safety stands (Refer

to LUBRICATION & MAINTENANCE/HOISTING -
STANDARD PROCEDURE).

4. Remove engine splash shields.

5. Place a suitable drain pan under crankcase drain

(5).

6. Remove drain plug (5) from oil pan and allow oil to

drain into pan. Inspect drain plug (5) threads for
stretching or other damage. Replace drain plug (5)
and gasket if damaged.

7. Remove oil filter (3). Refer to (Refer to 9 -

ENGINE/LUBRICATION/OIL FILTER - REMOVAL)

8. Install drain plug (5) in oil pan. Tighten plug to 27

N·m (20 ft. lbs.).

9. Install new oil filter (3) (Refer to 9 - ENGINE/LU-

BRICATION/OIL FILTER - INSTALLATION).

9 - 2036

ENGINE - 2.7L DOHC - SERVICE INFORMATION

LX

10. Lower vehicle and remove oil fill cap (5). Fill

crankcase with specified type and amount of
engine oil, (Refer to LUBRICATION & MAINTE-
NANCE/FLUID

TYPES

-

DESCRIPTION

-

ENGINE OIL) (Refer to LUBRICATION & MAIN-
TENANCE - SPECIFICATIONS).

11. Install oil fill cap (5).

12. Start engine and inspect for leaks.

13. Stop engine and inspect oil level (4).

OIL FILTER SPECIFICATION

All engines are equipped with a high quality full-flow, disposable type oil filter. When replacing oil filter, use a
Mopar

T

filter or equivalent.

USED ENGINE OIL DISPOSAL

Care should be exercised when disposing used engine oil after it has been drained from a vehicle engine. Refer to
the WARNING listed above.

ENGINE OIL LEVEL CHECK

The best time to check engine oil level is after it has
sat overnight, or if the engine has been running, allow
the engine to be shut off for at least 5 minutes before
checking oil level (4).

Checking the oil while the vehicle is on level ground
will improve the accuracy of the oil level reading. Add
oil in the oil fill (5) only when the level is at or below
the ADD mark.

LX

ENGINE - 2.7L DOHC - SERVICE INFORMATION

9 - 2037

COOLER & LINES-OIL

DESCRIPTION

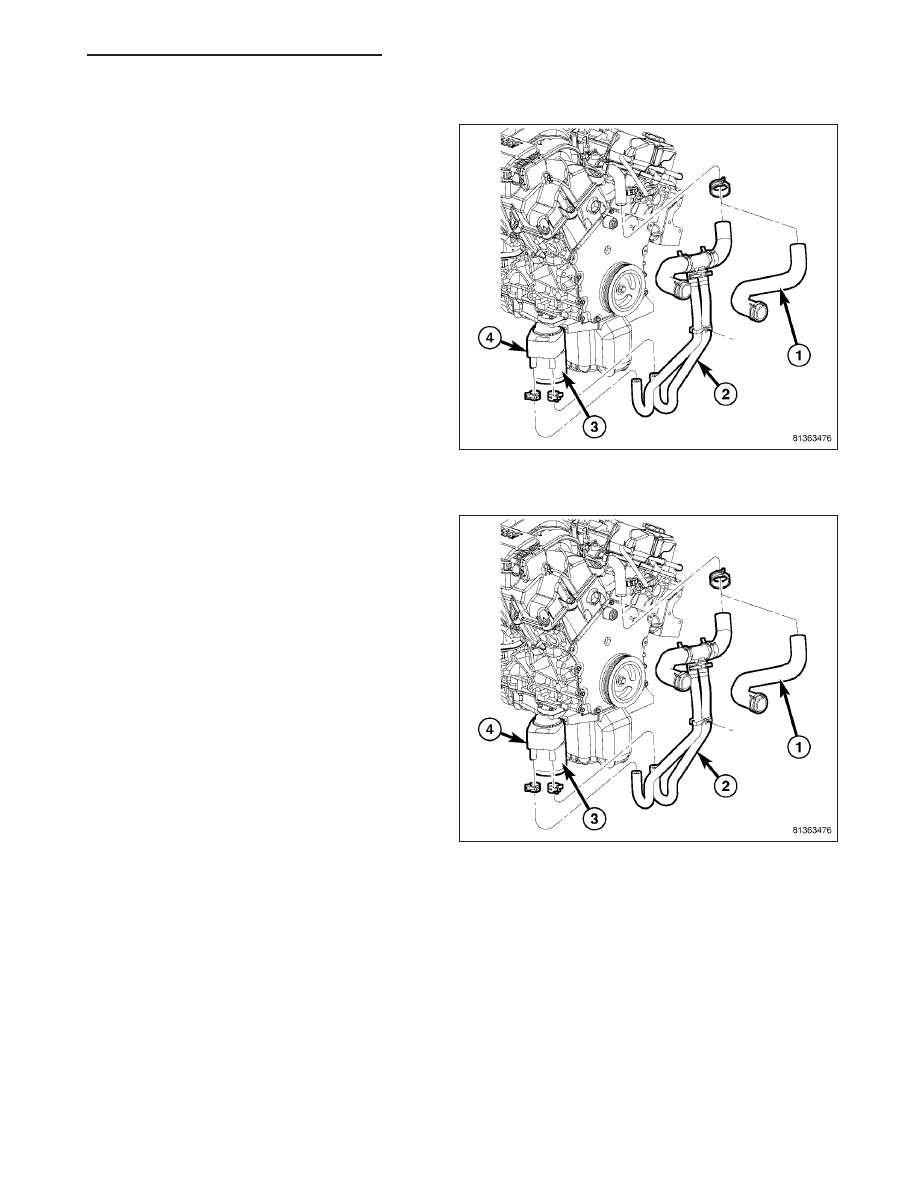

The 2.7L engine oil cooler (if equipped) is an oil-to-
coolant type engine oil cooler (4). The cooler (4) is
mounted between the oil filter adapter and the oil filter
(3). If equipped, the engine will hose assembly (2). If
not equipped, the engine will have hose assembly (1).

OPERATION

Engine oil travels from the oil cooler (4) and into the
oil filter (3). Engine oil then exits the filter into the
main gallery. Engine coolant flows from the upper radi-
ator hose to and from the cooler through hoses (2)
and back to the upper radiator hose.

9 - 2038

ENGINE - 2.7L DOHC - SERVICE INFORMATION

LX

REMOVAL

1. Drain cooling system (Refer to 7 - COOLING -

STANDARD PROCEDURE).

2. Raise vehicle on hoist.

3. Disconnect coolant hoses (2) from oil cooler (4).

4. Remove oil filter (3).

5. Remove oil cooler attaching fastener from center of

oil cooler (4).

6. Remove oil cooler (4).

INSTALLATION

1. Install oil cooler (4).

NOTE: The cut out section of the oil cooler seal
retainer flange (top), must be aligned with the tab
on the oil pan. The oil cooler must be prevented
from turning during the tightening sequence.

2. Install oil cooler (4) attaching fastener and tighten

to 61 N·m (45 ft. lbs.).

3. Install oil filter (3).

4. Connect coolant hoses (2) to oil cooler (4).

5. Lower vehicle.

6. Fill cooling system (Refer to 7 - COOLING - STAN-

DARD PROCEDURE).

7. Start engine and check for leaks.

8. Check engine oil and add as needed.

LX

ENGINE - 2.7L DOHC - SERVICE INFORMATION

9 - 2039
