P213D-EGR AIRFLOW THROTTLE CONTROL CIRCUIT B HIGH

For a complete wiring diagram Refer to Section 8W

9 - 1708

ENGINE ELECTRICAL DIAGNOSTICS - DIESEL

LX

•

When Monitored:
With the engine running and the EGR Airflow Control Valve Motor command on.

•

Set Condition:
The (K315) EGR Airflow Control Valve Motor (-) circuit is shorted to voltage for 0.2 seconds.

Possible Causes

INTERMITTENT DTC

(K315) EGR AIRFLOW CONTROL VALVE MOTOR (-) CIRCUIT SHORTED TO VOLTAGE

(K314) EGR AIRFLOW CONTROL VALVE MOTOR (+) CIRCUIT SHORTED TO VOLTAGE

(K315) EGR AIRFLOW CONTROL VALVE MOTOR (-) CIRCUIT OPEN OR HIGH RESISTANCE

(K314) EGR AIRFLOW CONTROL VALVE MOTOR (+) CIRCUIT OPEN OR HIGH RESISTANCE

EGR AIRFLOW CONTROL VALVE

ENGINE CONTROL MODULE (ECM)

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding. (Refer to 9 - ENGINE -
DIAGNOSIS AND TESTING)

Diagnostic Test

1.

DTC IS ACTIVE

Ignition on, engine not running.

With the scan tool, Clear DTCs in the Engine Control Module (ECM).

With the scan tool, actuate the EGR Airflow Control Valve.

Monitor the scan tool for at least two minutes.

With the scan tool, select View DTCs.

Is the status Active for this DTC?

Yes

>> Go To 2

No

>> Refer to the *CHECKING FOR AN INTERMITTENT DTC Diagnostic Procedure. (Refer to 9 - ENGINE -

DIAGNOSIS AND TESTING)

2.

(K315) EGR AIRFLOW CONTROL VALVE MOTOR (-) CIRCUIT SHORTED TO VOLTAGE

Turn the ignition off.

Disconnect the EGR Airflow Control Valve connector.

Disconnect the Engine Control Module (ECM) connector.

Remove the ASD Relay from the IPM.

Connect a jumper wire between cavity 30 and cavity 87 of the ASD
Relay Connector.

Turn the ignition on.

Measure the voltage of the (K315) EGR Airflow Control Valve Motor (-)
circuit in the EGR Airflow Control Valve connector.

Is there any voltage present?

Yes

>> Repair the (K315) EGR Airflow Control Valve Motor (-) cir-

cuit for a short to voltage.

Perform the ECM Verification Test Ver. 1. (Refer to 9 - ENGINE - DIAGNOSIS AND TESTING)

No

>> Go to 3

LX

ENGINE ELECTRICAL DIAGNOSTICS - DIESEL

9 - 1709

3.

(K314) EGR AIRFLOW CONTROL VALVE MOTOR (+) CIRCUIT SHORTED TO VOLTAGE

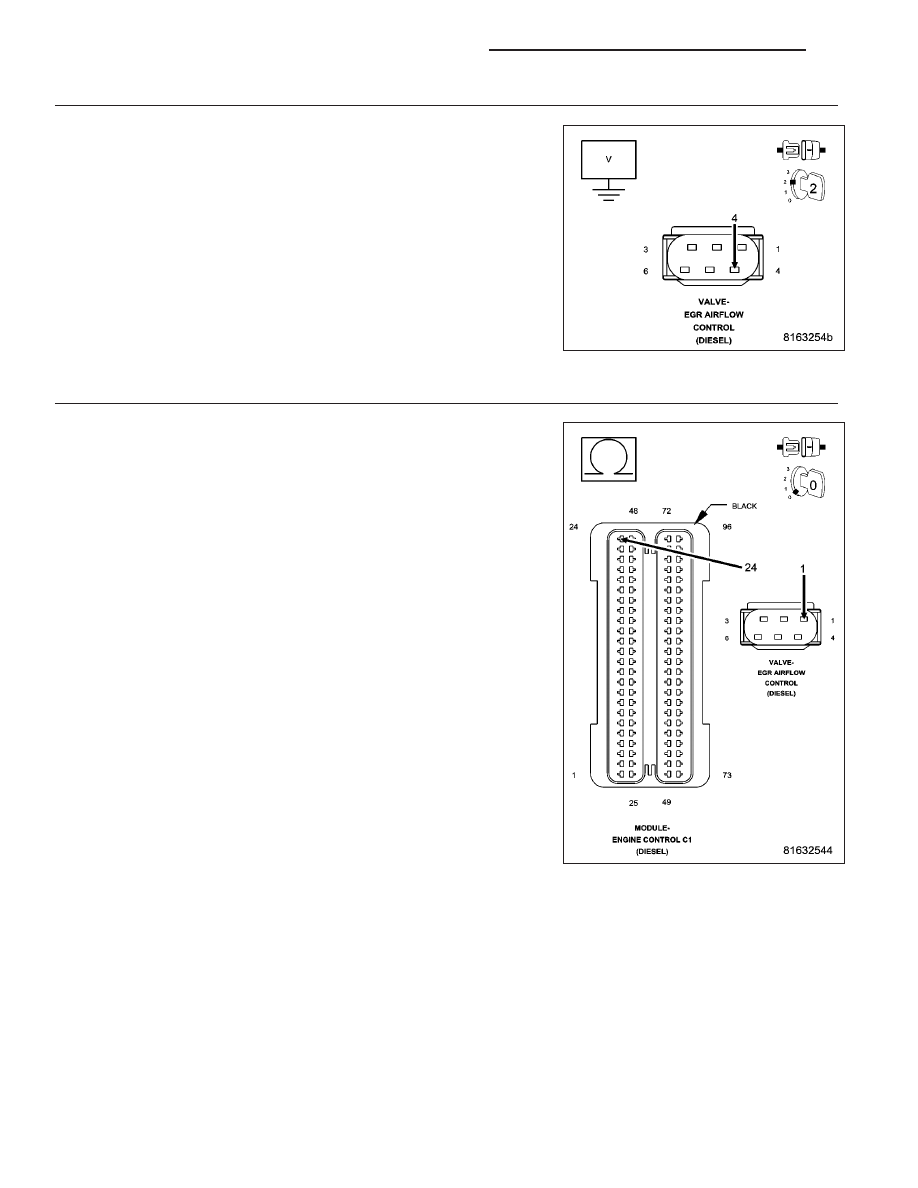

Measure the voltage of the (K314) EGR Airflow Control Valve Motor (+)
circuit in the EGR Airflow Control Valve connector.

Is there any voltage present?

Yes

>> Repair the (K314) EGR Airflow Control Valve Motor (+) cir-

cuit for a short to voltage.

Perform the ECM Verification Test Ver. 1. (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING)

No

>> Go to 4

4.

(K315) EGR AIRFLOW CONTROL VALVE MOTOR (-) OPEN OR HIGH RESISTANCE

Turn the ignition off.

Measure the resistance of the (K315) EGR Airflow Control Valve Motor
(-) circuit between the EGR Airflow Control Valve connector and the
Engine Control Module (ECM) connector.

Is the resistance below 10.0 ohms?

Yes

>> Go to 5

No

>> Repair the (K315) EGR Airflow Control Valve Motor (-) cir-

cuit for an open circuit or high resistance.

Perform the ECM Verification Test Ver. 1. (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING)

9 - 1710

ENGINE ELECTRICAL DIAGNOSTICS - DIESEL

LX

5.

(K314) EGR AIRFLOW CONTROL VALVE MOTOR (+) CIRCUIT OPEN OR HIGH RESISTANCE

Measure the resistance of the (K314) EGR Airflow Control Valve Motor
(+) circuit between the EGR Airflow Control Valve connector and the
Engine Control Module (ECM) connector.

Is the resistance below 10.0 ohms?

Yes

>> Go to 6

No

>> Repair the (K314) EGR Airflow Control Valve Motor (+) cir-

cuit for an open circuit or high resistance.

Perform the ECM Verification Test Ver. 1. (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING)

6.

EGR AIRFLOW CONTROL VALVE

Turn the ignition on.

Connect the Engine Control Module (ECM) connector.

Replace the EGR Airflow Control Valve in accordance with the Service Information.

Turn the ignition on.

With the scan tool, Clear DTCs in the Engine Control Module (ECM).

With the scan tool, actuate the EGR Airflow Control Valve.

Monitor the scan tool for at least two minutes.

With the scan tool, select View DTCs.

Is the status Active for this DTC?

Yes

>> Go to 7

No

>> Test complete.

Perform the ECM Verification Test Ver. 1. (Refer to 9 - ENGINE - DIAGNOSIS AND TESTING)
