P0489-EGR CONTROL CIRCUIT LOW

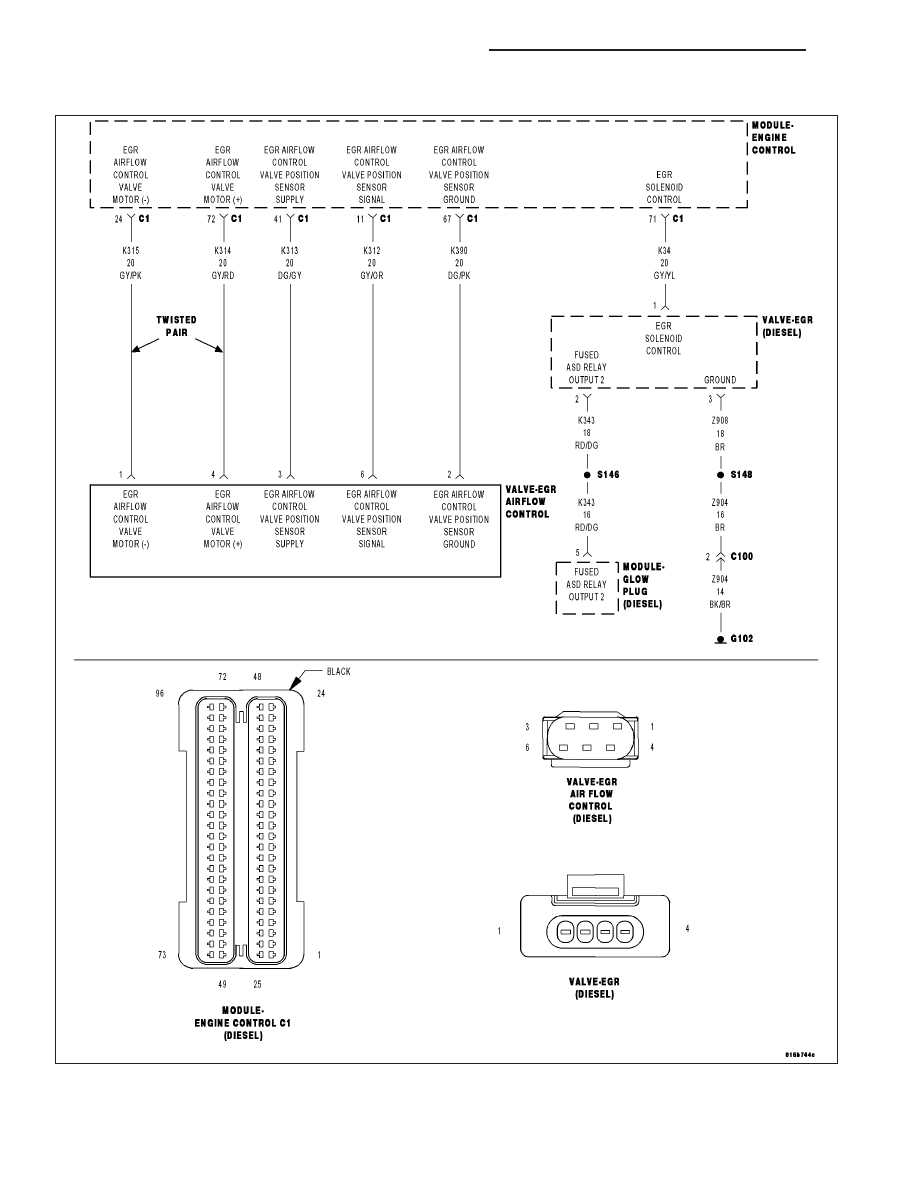

For a complete wiring diagram Refer to Section 8W

9 - 1440

ENGINE ELECTRICAL DIAGNOSTICS - DIESEL

LX

•

When Monitored:
With the ignition on and the EGR Solenoid command off.

•

Set Condition:
The ECM detects a short to ground on the (K34) EGR Solenoid Control circuit for 2.3 seconds.

Possible Causes

INTERMITTENT DTC

(K34) EGR SOLENOID CONTROL CIRCUIT SHORTED TO GROUND

(K34) EGR SOLENOID CONTROL CIRCUIT OPEN OR HIGH RESISTANCE

EGR VALVE

ENGINE CONTROL MODULE (ECM)

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding. (Refer to 9 - ENGINE -
DIAGNOSIS AND TESTING)

Diagnostic Test

1.

DTC IS ACTIVE

Ignition on, engine not running.

With the scan tool, Clear DTCs in the Engine Control Module (ECM).

With the scan tool, actuate the EGR Solenoid at 100%.

Monitor the scan tool for at least two minutes.

With the scan tool, select View DTCs.

Is the status Active for this DTC?

Yes

>> Go To 2

No

>> Refer to the *CHECKING FOR AN INTERMITTENT DTC Diagnostic Procedure. (Refer to 9 - ENGINE -

DIAGNOSIS AND TESTING)

2.

(K34) EGR SOLENOID CONTROL CIRCUIT SHORTED TO GROUND

Turn the ignition off.

Disconnect the EGR Solenoid connector.

Disconnect the Engine Control Module (ECM) connector.

Measure the resistance between ground and the (K34) EGR Solenoid
Control circuit in the EGR Solenoid connector.

Is the resistance below 1000.0 ohms?

Yes

>> Repair the (K34) EGR Solenoid Control circuit for a short to

ground.

Perform the ECM Verification Test Ver. 1. (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING)

No

>> Go to 3

LX

ENGINE ELECTRICAL DIAGNOSTICS - DIESEL

9 - 1441

3.

(K34) EGR SOLENOID CONTROL CIRCUIT OPEN OR HIGH RESISTANCE

Measure the resistance of the (K34) EGR Solenoid Control circuit
between the EGR Solenoid connector and the Engine Control Module
(ECM) connector.

Is the resistance below 10.0 ohms?

Yes

>> Go to 4

No

>> Repair the (K34) EGR Solenoid Control circuit for an open

circuit or high resistance.

Perform the ECM Verification Test Ver. 1. (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING)

4.

EGR VALVE

Connect the Engine Control Module (ECM) connector.

Turn the ignition on.

With the scan tool, actuate the Exhaust Gas Recirc Positioner to 100%.

Using a 12 volt test light connected to 12 volts, check the (K34) EGR Solenoid Control circuit in the EGR Valve
harness connector.

NOTE: The test light should be illuminated and bright. Compare the brightness to that of a direct connec-
tion to the battery.

NOTE: The circuit will remain actuated by the controller for 30 seconds. Be certain the actuation is active
when checking the circuit.
With the scan tool, actuate the Exhaust Gas Recirc Positioner to 0%.

Using a 12 volt test light connected to 12 volts, check the (K34) EGR Solenoid Control circuit in the EGR Valve
harness connector.

NOTE: The test light should not be illuminated.

NOTE: The circuit will remain actuated by the controller for 30 seconds. Be certain the actuation is active
when checking the circuit.

Is the test light illuminated and bright with the actuation at 100% and not illuminated with the actuation
at 0%?

Yes

>> Replace the EGR Valve in accordance with the Service Information.

Perform the ECM Verification Test Ver. 1 (Refer to 9 - ENGINE - DIAGNOSIS AND TESTING).

No

>> Go to 5

9 - 1442

ENGINE ELECTRICAL DIAGNOSTICS - DIESEL

LX

5.

ENGINE CONTROL MODULE (ECM)

Using the wiring diagram/schematic as a guide, inspect the wiring and connectors between the EGR Valve and the
Engine Control Module (ECM).

Look for any chafed, pierced, pinched, or partially broken wires.

Look for broken, bent, pushed out or corroded terminals.

Refer to any Technical Service Bulletins that may apply.

Were any problems found?

Yes

>> Repair as necessary.

Perform the ECM Verification Test Ver. 1. (Refer to 9 - ENGINE - DIAGNOSIS AND TESTING)

No

>> Replace the Engine Control Module (ECM) in accordance with the Service Information.

Perform the ECM Verification Test Ver. 1. (Refer to 9 - ENGINE - DIAGNOSIS AND TESTING)
