5.

(K343) FUSED ASD RELAY OUTPUT 2 CIRCUIT OPEN OR HIGH RESISTANCE

Measure the resistance of the (K343) Fused ASD Relay Output 2 circuit
between the Oxygen Sensor connector and the ASD Relay connector.

Is the resistance below 10.0 ohms?

Yes

>> Go to 6

No

>> Repair the (K343) Fused ASD Relay Output 2 circuit for an

open circuit or high resistance.

Perform the ECM Verification Test Ver. 1. (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING)

6.

OXYGEN SENSOR

Turn the ignition off.

Connect the Engine Control Module (ECM) connector.

Replace the Oxygen Sensor in accordance with the Service Information.

Start the engine.

Allow the engine to reach normal operating temperature.

Monitor the scan tool for at least two minutes.

With the scan tool, select View DTCs.

Is the status Active for this DTC?

Yes

>> Go to 7

No

>> Test Complete.

Perform the ECM Verification Test Ver. 1. (Refer to 9 - ENGINE - DIAGNOSIS AND TESTING)

7.

ENGINE CONTROL MODULE (ECM)

Using the wiring diagram/schematic as a guide, inspect the wiring and connectors between the Oxygen Sensor and
the Engine Control Module (ECM).

Look for any chafed, pierced, pinched, or partially broken wires.

Look for broken, bent, pushed out or corroded terminals.

Refer to any Technical Service Bulletins that may apply.

Were any problems found?

Yes

>> Repair as necessary.

Perform the ECM Verification Test Ver. 1. (Refer to 9 - ENGINE - DIAGNOSIS AND TESTING)

No

>> Replace the Engine Control Module (ECM) in accordance with the Service Information.

Perform the ECM Verification Test Ver. 1. (Refer to 9 - ENGINE - DIAGNOSIS AND TESTING)

9 - 1192

ENGINE ELECTRICAL DIAGNOSTICS - DIESEL

LX

P0182-FUEL TEMPERATURE SENSOR CIRCUIT LOW

For a complete wiring diagram Refer to Section 8W

LX

ENGINE ELECTRICAL DIAGNOSTICS - DIESEL

9 - 1193

•

When Monitored:
With the ignition on.

•

Set Condition:
The (K156) Fuel Temperature Sensor Signal circuit voltage is below 0.12 volt for 0.6 second.

Possible Causes

INTERMITTENT DTC

(K156) FUEL TEMPERATURE SENSOR SIGNAL CIRCUIT SHORTED TO GROUND

(K156) FUEL TEMPERATURE SENSOR SIGNAL CIRCUIT SHORTED TO (K914) FUEL TEMPERATURE
SENSOR GROUND

(K156) FUEL TEMPERATURE SENSOR SIGNAL CIRCUIT OPEN OR HIGH RESISTANCE

FUEL TEMPERATURE SENSOR

ENGINE CONTROL MODULE (ECM)

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding. (Refer to 9 - ENGINE -
DIAGNOSIS AND TESTING)

Diagnostic Test

1.

DTC IS ACTIVE

Ignition on, engine not running.

With the scan tool, Clear DTCs in the Engine Control Module (ECM).

Monitor the scan tool for at least two minutes.

Cycle the ignition key off and on several times, leaving the ignition on for at least 10 seconds at a time.

Start the engine.

Allow the engine to reach normal operating temperature.

With the scan tool, select View DTCs.

Is the status Active for this DTC?

Yes

>> Go To 2

No

>> Refer to the *CHECKING FOR AN INTERMITTENT DTC Diagnostic Procedure. (Refer to 9 - ENGINE -

DIAGNOSIS AND TESTING)

2.

FUEL TEMPERATURE SENSOR

Turn the ignition off.

Disconnect the Fuel Temperature Sensor connector.

Turn the ignition on.

With the scan tool, clear DTCs.

With the scan tool, select View DTCs.

NOTE: The scan tool should display a Fuel Temperature Sensor high voltage or open circuit DTC with the
Fuel Temperature Sensor connector disconnected.

Does the scan tool display the DTC(s) as described above?

Yes

>> Replace the Fuel Temperature Sensor in accordance with the service information.

Perform the ECM Verification Test Ver. 1. (Refer to 9 - ENGINE - DIAGNOSIS AND TESTING)

No

>> Go to 3

9 - 1194

ENGINE ELECTRICAL DIAGNOSTICS - DIESEL

LX

3.

(K156) FUEL TEMPERATURE SENSOR SIGNAL CIRCUIT SHORTED TO GROUND

Turn the ignition off.

Disconnect the Engine Control Module (ECM) connector.

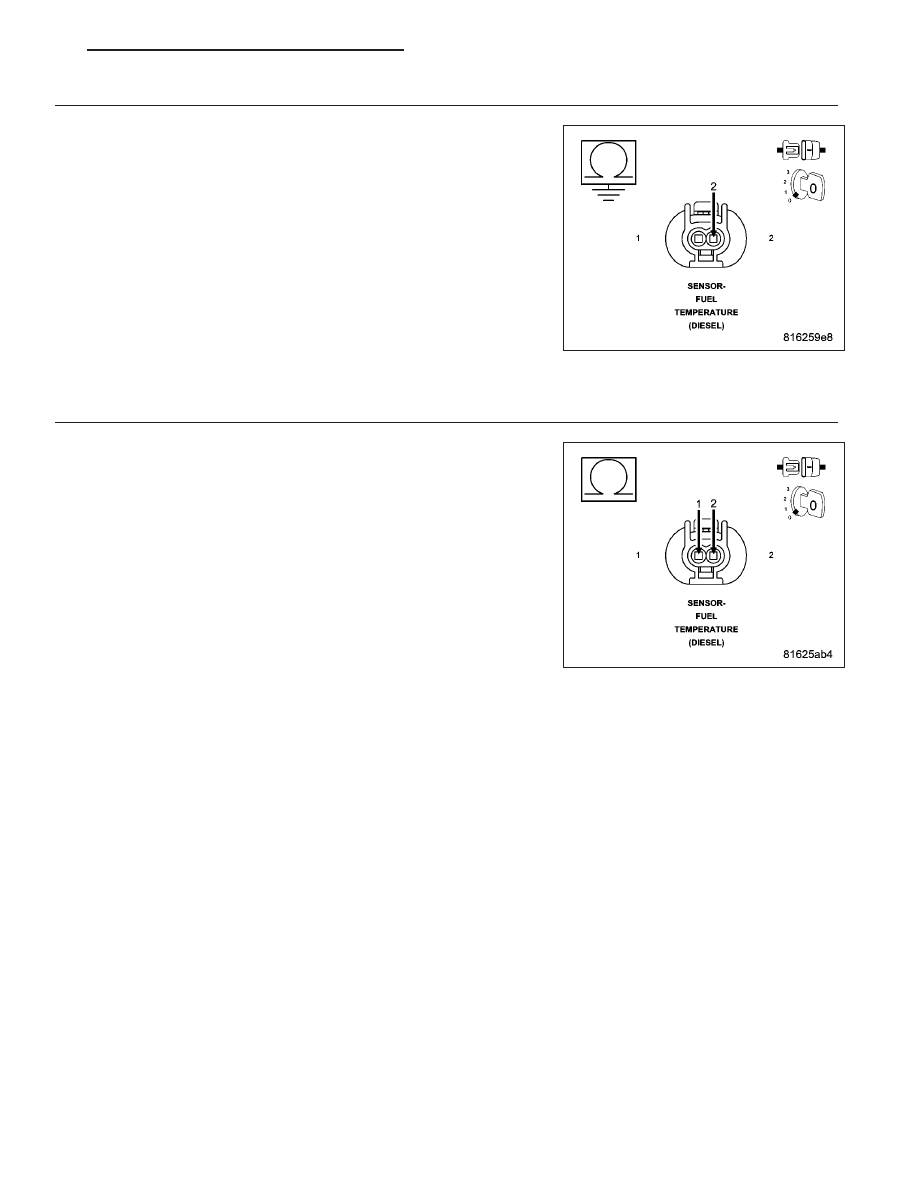

Measure the resistance between ground and the (K156) Fuel Tempera-
ture Sensor Signal circuit in the Fuel Temperature Sensor connector.

Is the resistance above 1000.0 ohms?

Yes

>> Go to 4

No

>> Repair the (K156) Fuel Temperature Sensor Signal circuit

for a short to ground.

Perform the ECM Verification Test Ver. 1. (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING)

4.

(K156) FUEL TEMPERATURE SENSOR SIGNAL CIRCUIT SHORTED TO (K914) FUEL TEMPERATURE
SENSOR GROUND CIRCUIT

Measure the resistance between the (K156) Fuel Temperature Sensor
Signal circuit and the (K914) Fuel Temperature Sensor Ground circuit in
the Fuel Temperature Sensor connector.

Is the resistance above 1000.0 ohms?

Yes

>> Go to 5

No

>> Repair the (K156) Fuel Temperature Sensor Signal circuit

for a short to the (K914) Fuel Temperature Sensor Ground
circuit.

Perform the ECM Verification Test Ver. 1. (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING)

LX

ENGINE ELECTRICAL DIAGNOSTICS - DIESEL
