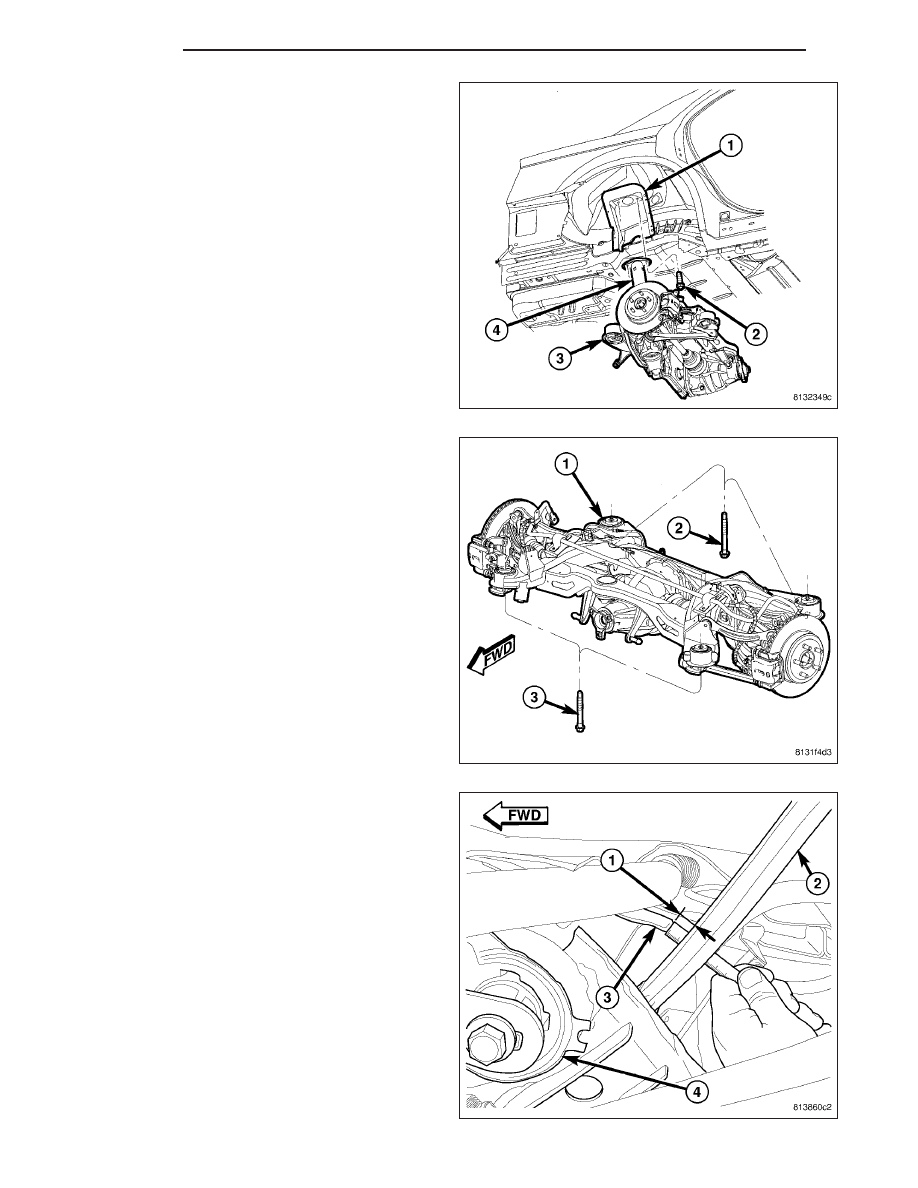

6. Carefully raise jack, guiding coil spring and upper

end of shock absorber (4) into mounted positions.

7. Install shock absorber upper mounting screws (2).

Tighten upper mounting screws to 52 N·m (38 ft.
lbs.) torque.

NOTE: Rear crossmember mounting bolts (2) are
longer than front mounting bolts (3). Do not inter-
change mounting bolts.

8. Install crossmember mounting bolts (2 and 3).

Snug, but do not fully tighten bolts at this time.

9. Measure distance (1) between from tension link (2)

to body weld flange (3) directly in front of it, just
outboard of front mount bushing (4). This distance
must be at least 12 mm to allow proper clear-
ance for suspension movement. If distance is
less than 12 mm, shift that side of rear crossmem-
ber directly rearward until distance is 12 mm or
greater. To do so, loosen 3 mounting bolts slightly,
leaving one on opposite side of shift snugged to
pivot off of. Shift crossmember rearward and snug
loosened bolts. Measure opposite side to be sure it
also maintains minimum 12 mm distance.

2 - 178

REAR

LX

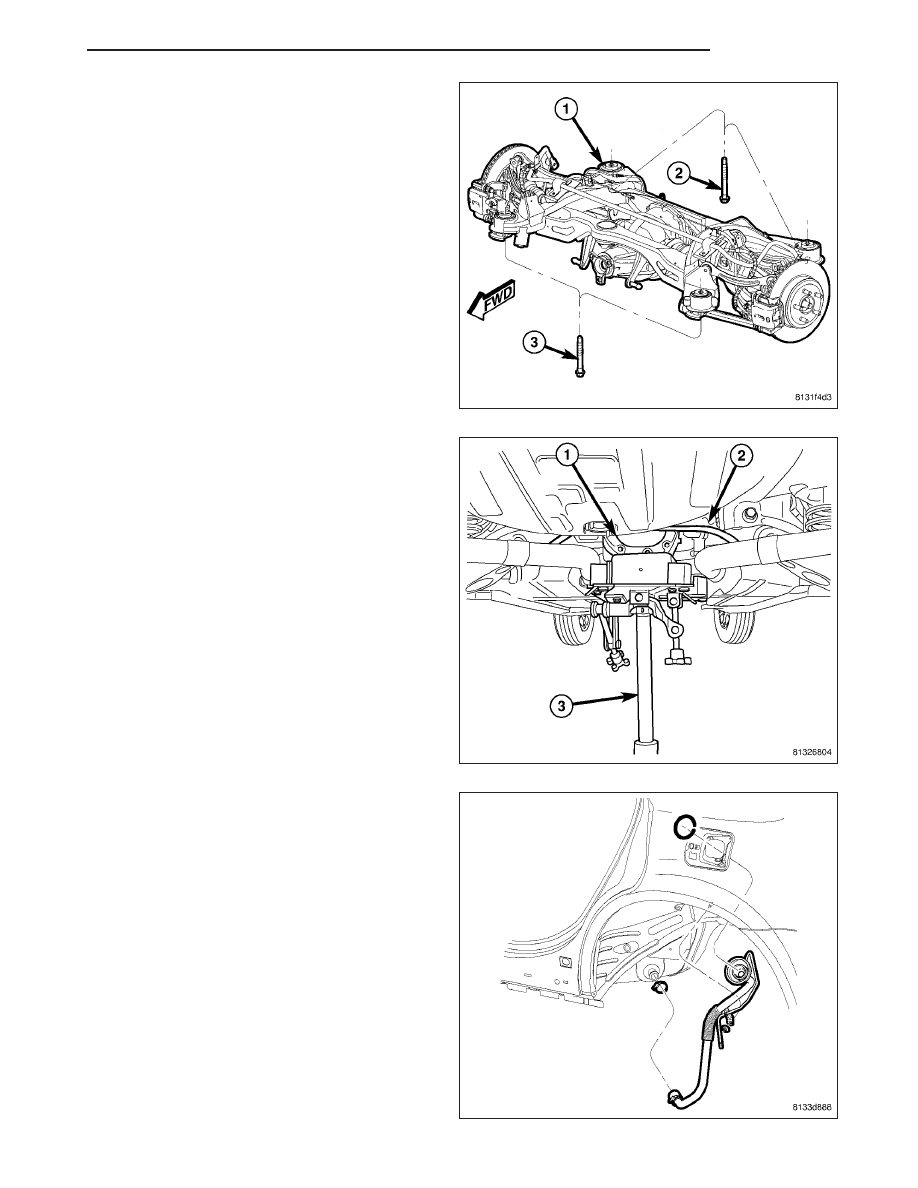

10. Tighten all crossmember mounting bolts (2 and 3)

to 180 N·m (133 ft. lbs.) torque.

11. Remove jack (3) from under rear axle differential.

12. If previously lowered, raise rear exhaust back to

mounted position and connect exhaust isolators at
muffler and resonators hangers. Remove jack or
stand below exhaust muffler.

13. Install fuel filler tube. (Refer to 14 - FUEL SYS-

TEM/FUEL DELIVERY/FUEL TANK FILLER TUBE
- INSTALLATION)

LX

REAR

2 - 179

14. Install tire and wheel assemblies (1). Tighten

wheel mounting nuts (3) to 150 N·m (110 ft. lbs.)
torque. (Refer to 22 - TIRES/WHEELS - INSTAL-
LATION)

15. Lower vehicle.

16. Position vehicle on alignment rack/drive-on lift.

Raise lift as necessary to access lower mounting
bolt.

17. Tighten shock absorber lower mounting bolt nut

(4) to 72 N·m (53 ft. lbs.) torque.

2 - 180

REAR

LX

BAR - STABILIZER

REMOVAL

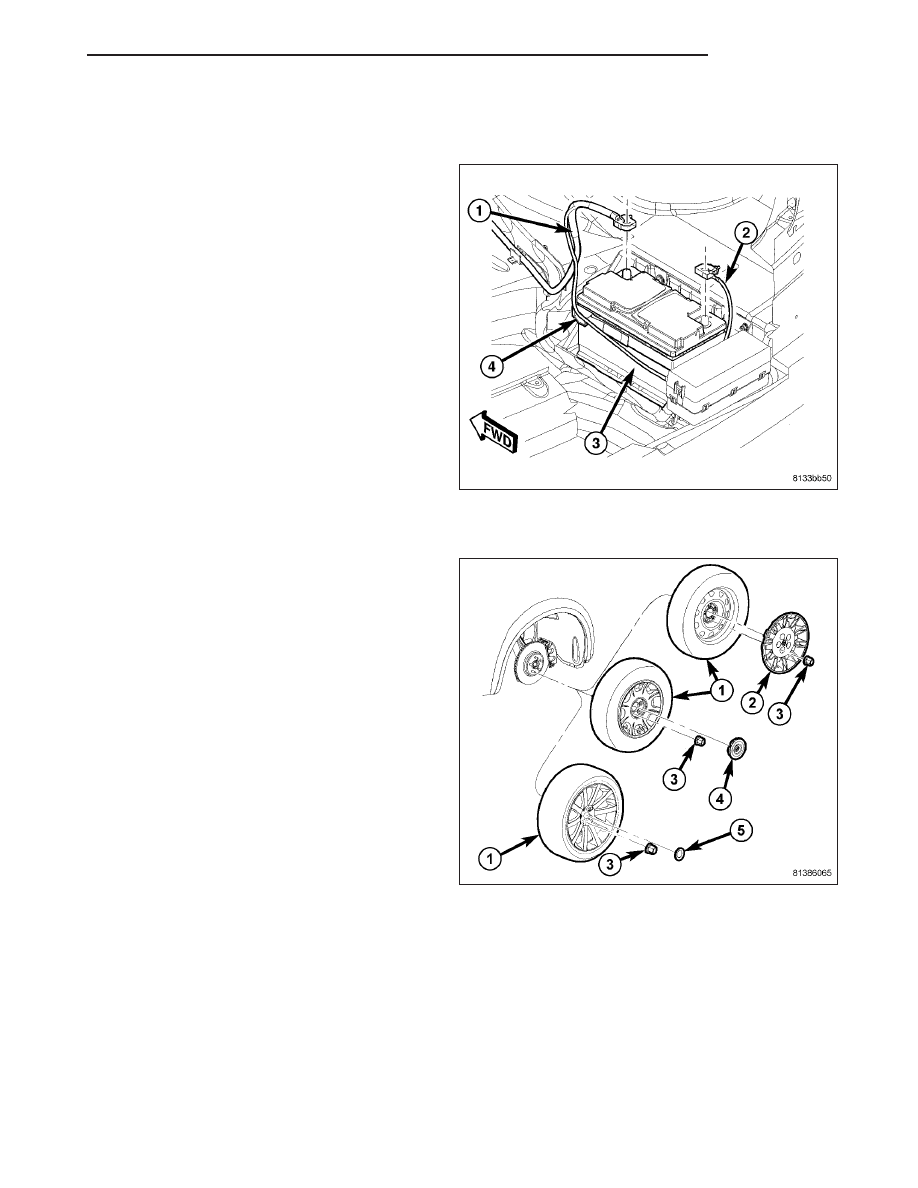

1. Disconnect and isolate battery negative cable (2)

from battery post.

2. Raise and support vehicle. (Refer to LUBRICATION & MAINTENANCE/HOISTING - STANDARD PROCEDURE)

3. On each side of vehicle rear, remove wheel mount-

ing nuts (3), then tire and wheel assembly (1).

LX

REAR
