12. Install fuel filler tube. (Refer to 14 - FUEL SYS-

TEM/FUEL DELIVERY/FUEL TANK FILLER TUBE
- INSTALLATION)

13. Install tire and wheel assemblies (1). Tighten

wheel mounting nuts (3) to 150 N·m (110 ft. lbs.)
torque. (Refer to 22 - TIRES/WHEELS - INSTAL-
LATION)

14. Lower vehicle.

15. Position vehicle on alignment rack/drive-on lift.

Raise vehicle as necessary to access mounting
bolts.

16. Tighten shock absorber lower mounting bolt nut

(4) to 72 N·m (53 ft. lbs.) torque.

2 - 158

REAR

LX

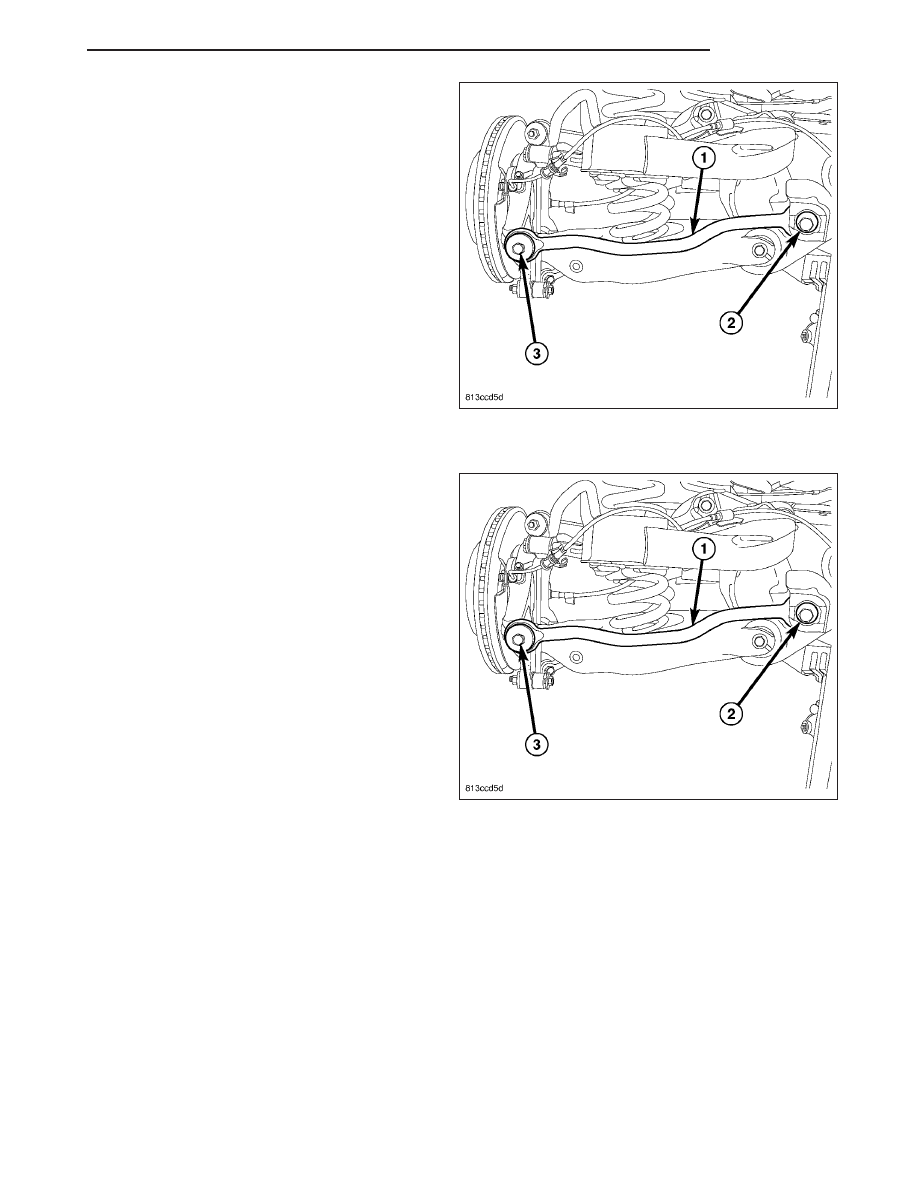

17. Tighten toe link (1) fasteners to:

•

Nut at crossmember – 108 N·m (80 ft. lbs.)
torque (This nut may be tightened after rear
wheel alignment toe is set. Do not tighten from
bolt head end.).

•

Bolt at knuckle – 81 N·m (60 ft. lbs.) torque.

18. Perform wheel alignment. (Refer to 2 - SUSPEN-

SION/WHEEL ALIGNMENT - STANDARD PRO-
CEDURE)

RIGHT LINK

1. Slide crossmember end of toe link (1) into box

bracket

on

crossmember.

Slide

cam

bolt

(2)

through bracket and link from rear of vehicle.

2. Install bolt (3) and nut securing link to knuckle. Do

not tighten bolt at this time.

LX

REAR

2 - 159

3. While holding toe adjustment cam bolt from rotating

(cam facing upward), Install cam washer (2) and
nut (3) securing toe link at crossmember (1). Do
not tighten nut at this time.

4. If equipped, Attach wheel speed sensor cable (2) to

toe link.

5. Raise rear exhaust back to mounted position and

connect exhaust isolators at muffler and resonators
hangers. Remove jack or stand below exhaust
muffler.

6. Install tire and wheel assembly (1). Tighten wheel

mounting nuts (3) to 150 N·m (110 ft. lbs.) torque.
(Refer to 22 - TIRES/WHEELS - INSTALLATION)

7. Lower vehicle.

8. Position vehicle on alignment rack/drive-on lift.

Raise vehicle as necessary to access mounting
bolts.

2 - 160

REAR

LX

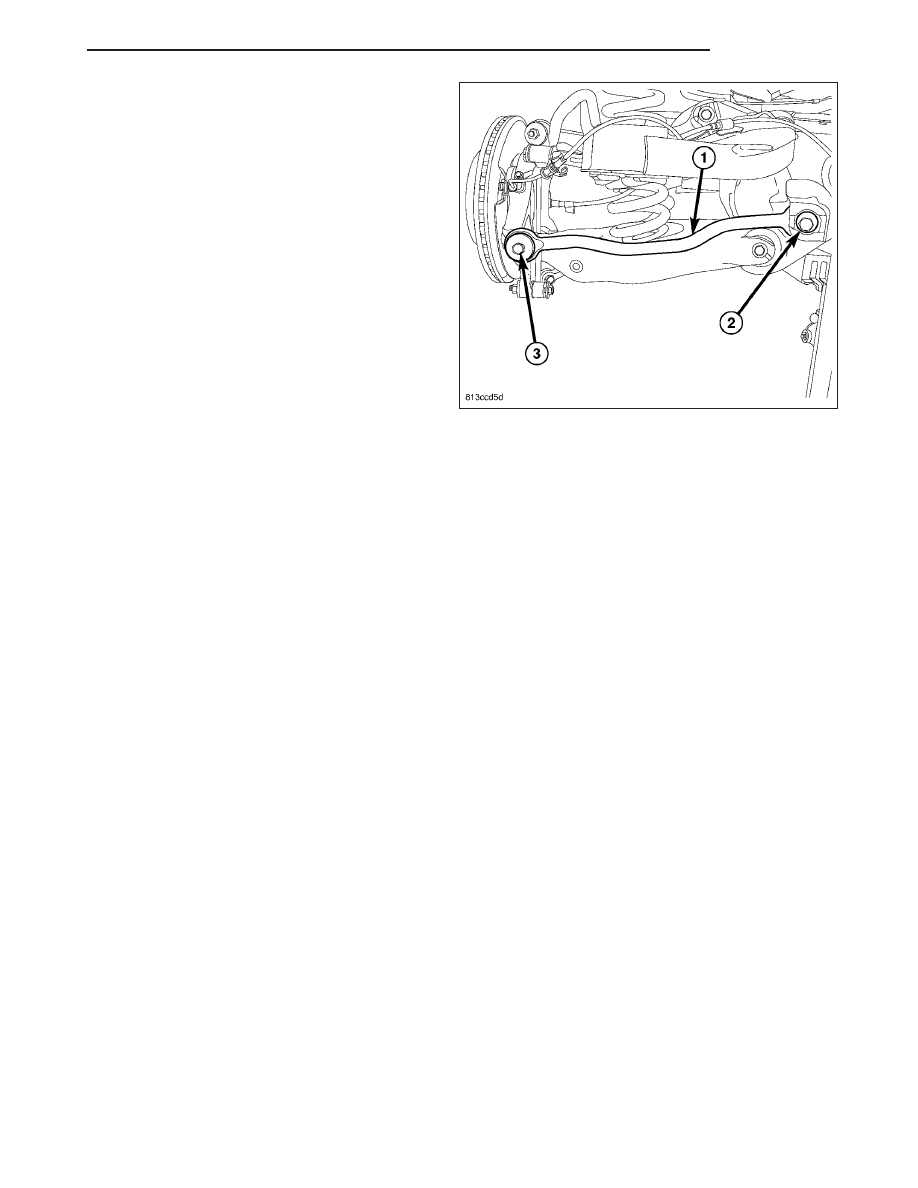

9. Tighten toe link (1) fasteners to:

•

Nut at crossmember – 108 N·m (80 ft. lbs.)
torque (This nut may be tightened after rear
wheel alignment toe is set. Do not tighten from
bolt head end.).

•

Bolt at knuckle – 81 N·m (60 ft. lbs.) torque.

10. Perform wheel alignment. (Refer to 2 - SUSPEN-

SION/WHEEL ALIGNMENT - STANDARD PRO-
CEDURE)

LX

REAR

2 - 161
