BODY CODE PLATE LOCATION AND DECODING
INFORMATION

The Body Code Plate is attached to the top of the

radiator closure panel in the engine compartment.

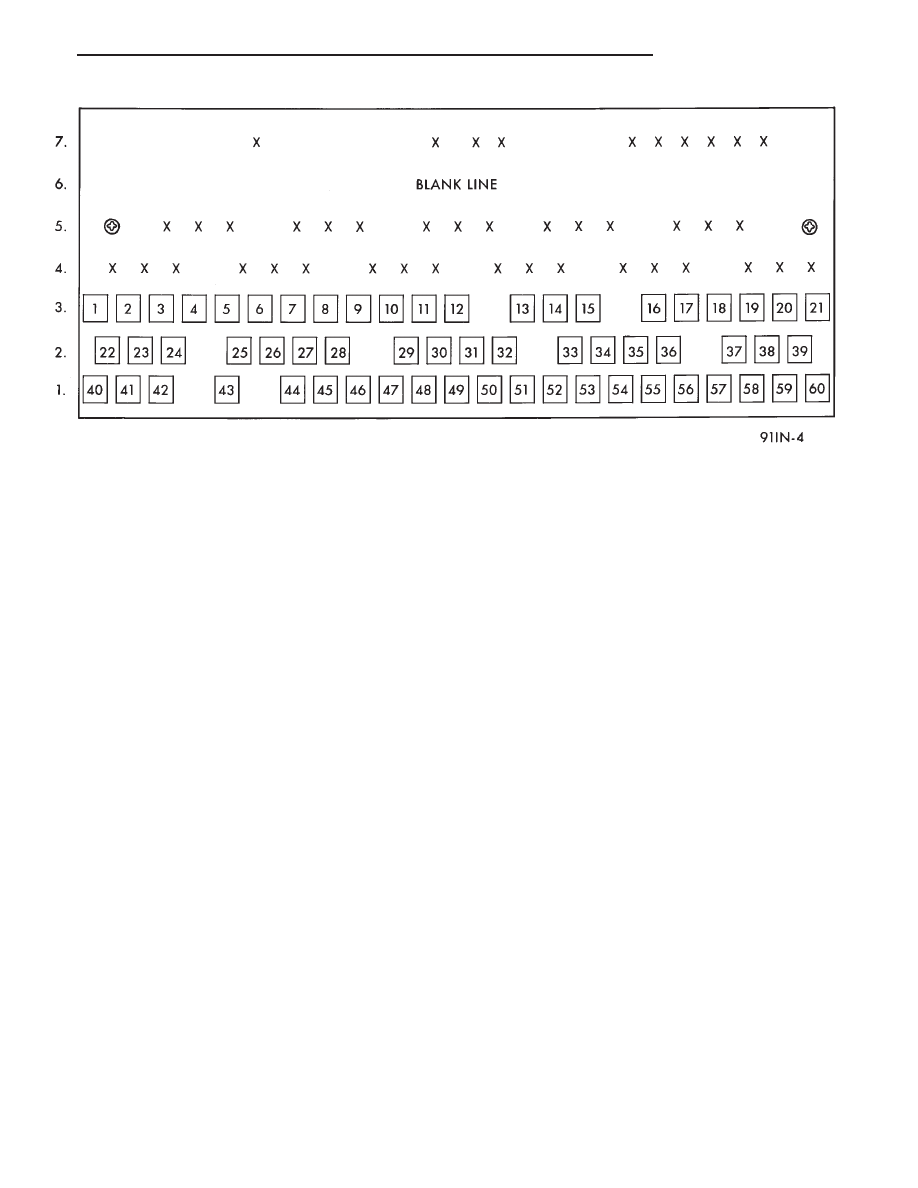

There are seven lines of information on the body code
plate. Lines 4, 5, 6, and 7 are not used to define service
information. Information reads from left to right, start-
ing with line 3 in the center of the plate to line 1 at the
bottom of the plate.

BODY CODE PLATE LINE 3

DIGIT BOXES 1 THROUGH 12—

Vehicle Order Number

DIGIT BOXES 13, 14, AND 15—

Vinyl Roof Code

DIGIT BOXES 16, 17, AND 18—

Vehicle Shell Car Line

• ASY = Town & Country

• ASK = 2x4-Caravan CV, Caravan, Caravan SE,
Grand Caravan SE,
• Caravan LE, Grand Caravan LE

• ASD = 4x4-Caravan CV, Caravan SE, Grand Cara-
van SE,
• Caravan LE, Grand Caravan LE

• ASH = 2x4-Voyager, Voyager SE, Grand Voyager SE,

• Voyager LE, Grand Voyager LE

• ASP = 4x4-Voyager SE, Grand Voyager SE, Voyager
LE, Grand Voyager LE

DIGIT BOX 19—

Price Class

• E = Economy

• H = High Line

• L = Low Line

• M = Maximum

• P = Premium

• S = Special/Sport

• X = Performance Image

DIGIT BOXES 20 AND 21—

Body Type

• 12 = Van/Short Wheel Base

• 13 = Van/Long Wheel Base

• 52 = Wagon/Short Wheel Base

• 53 = Wagon/Long Wheel Base

BODY CODE PLATE LINE 2

DIGIT BOXES 22,23, AND 24—

Paint Procedure

DIGIT BOXES 25 THROUGH 28—

Primary Paint

See Group 23, Body for color codes

DIGIT BOXES 29 THROUGH 32—

Secondary Paint

DIGIT BOXES 33 THROUGH 36—

Interior Trim Code

DIGIT BOXES 37, 38, AND 39—

Engine Code

• EDM = 2.5 L, 4 cylinder EFI Gas—Automatic or
Manual Transaxle
• EFA = 3.0 L, V6 Gas (EFI)—Automatic or Manual
Transaxle
• EGA = 3.3 L, V6 Gas (EFI)—Automatic Transaxle

BODY CODE PLATE LINE 1

DIGIT BOXES 40, 41, AND 42—

Transaxle Codes

• DGM = A670 3-speed Automatic Transaxle

• DGC = A413 3-speed Automatic Transaxle

• DGB = A604 4-speed Std. Duty Automatic Transaxle

• DGL = A604 4-speed Electronic Automatic Transaxle

BODY CODE PLATE

.

INTRODUCTION

3

DIGIT BOX 43—

Market Code

• U = United States

• C = Canada

• B = International

• M = Mexico

DIGIT BOXES 44 THROUGH 60—

Vehicle Identification

Number (VIN)

Refer to Vehicle Identification Number (VIN) para-

graph for proper breakdown of VIN code.

IF TWO BODY CODE PLATES ARE REQUIRED

The last code shown on either plate will be followed

by END. When two plates are required, the last code
space on the first plate will show CTD (for continued).

When a second plate is required, the first four spaces

of each line will not be used due to overlap of the plates.

TORQUE REFERENCES

Individual Torque Charts appear at the end of many

Groups. Refer to the Standard Torque Specifications
and Bolt Identification Chart in this Group for torques
not listed in the individual torque charts (Fig. 4).

Torque specifications on the Bolt Torque chart are

based on the use of clean and dry threads. Reduce the
torque by 10% when the threads are lubricated with
engine oil and by 20% if new plated bolts are used.

Various sizes of Torx head fasteners are used to

secure numerous components to assemblies. Due
to ever changing usage of fasteners, Torx head
fasteners may not be identified in art or text.

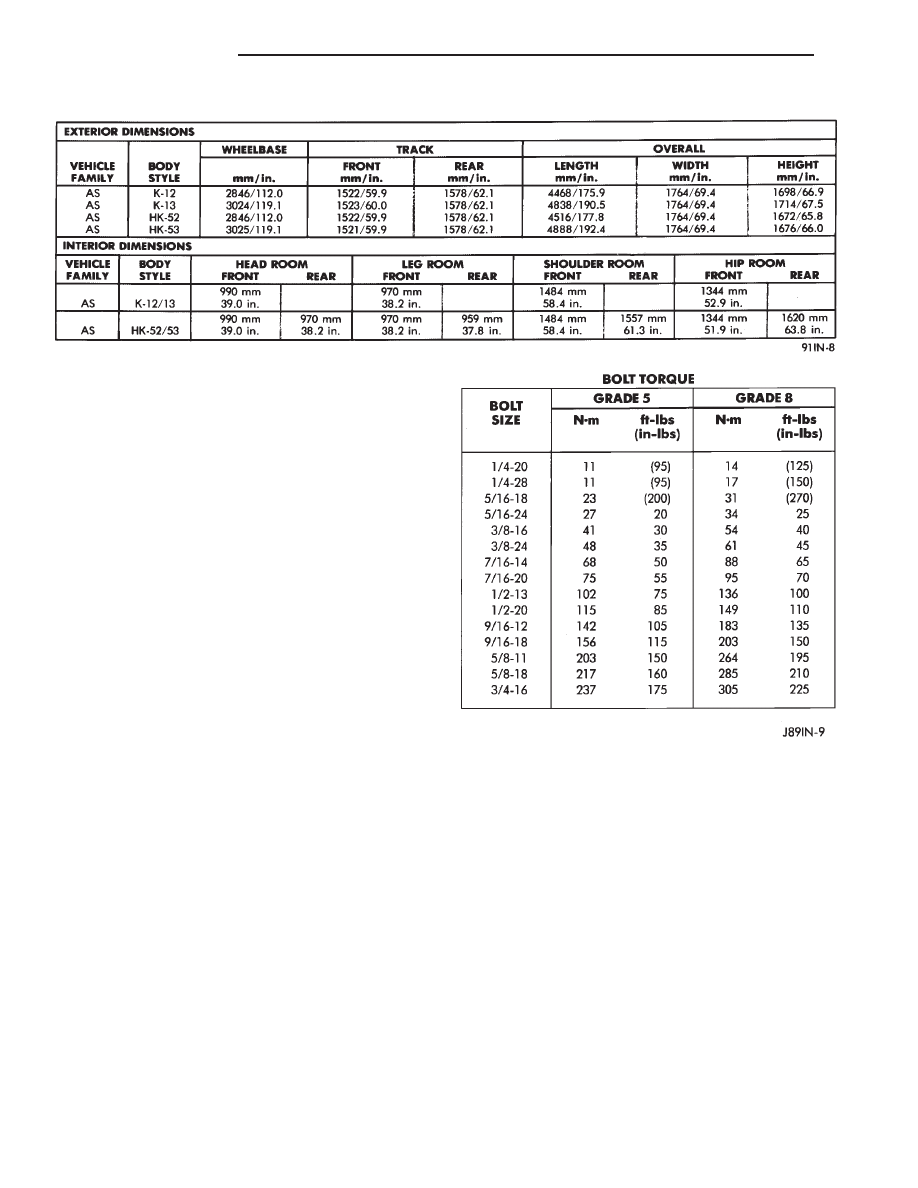

STANDARD BODY DIMENSIONS

Fig. 4 Grade 5 and 8 Standard Torque Specifica-

tions

4

INTRODUCTION

.

METRIC THREAD AND GRADE IDENTIFICATION

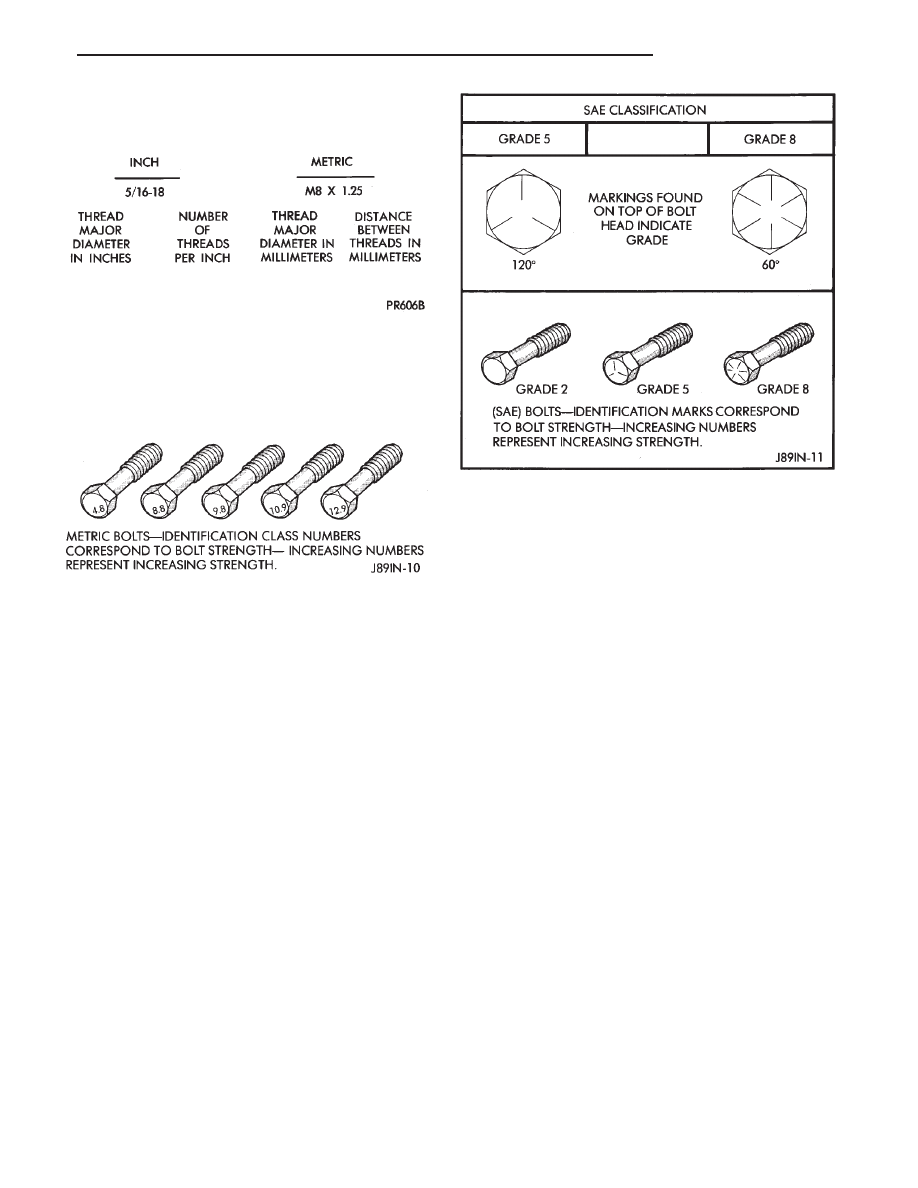

Metric and SAE thread notations differ slightly. The

difference is illustrated in Figure 5.

Common metric fastener strength classes are 9.8 and

12.9 with the class identification embossed on the head
of each bolt (Fig. 6). Some metric nuts will be marked
with a single digit strength number on the nut face.

SAE strength classes range from grade 2 to 8 with

line identification embossed on each bolt head. Mark-
ings corresponding to two lines less than the actual
grade (Fig. 7). For Example: Grade 7 bolt will have 5
embossed lines on the bolt head.

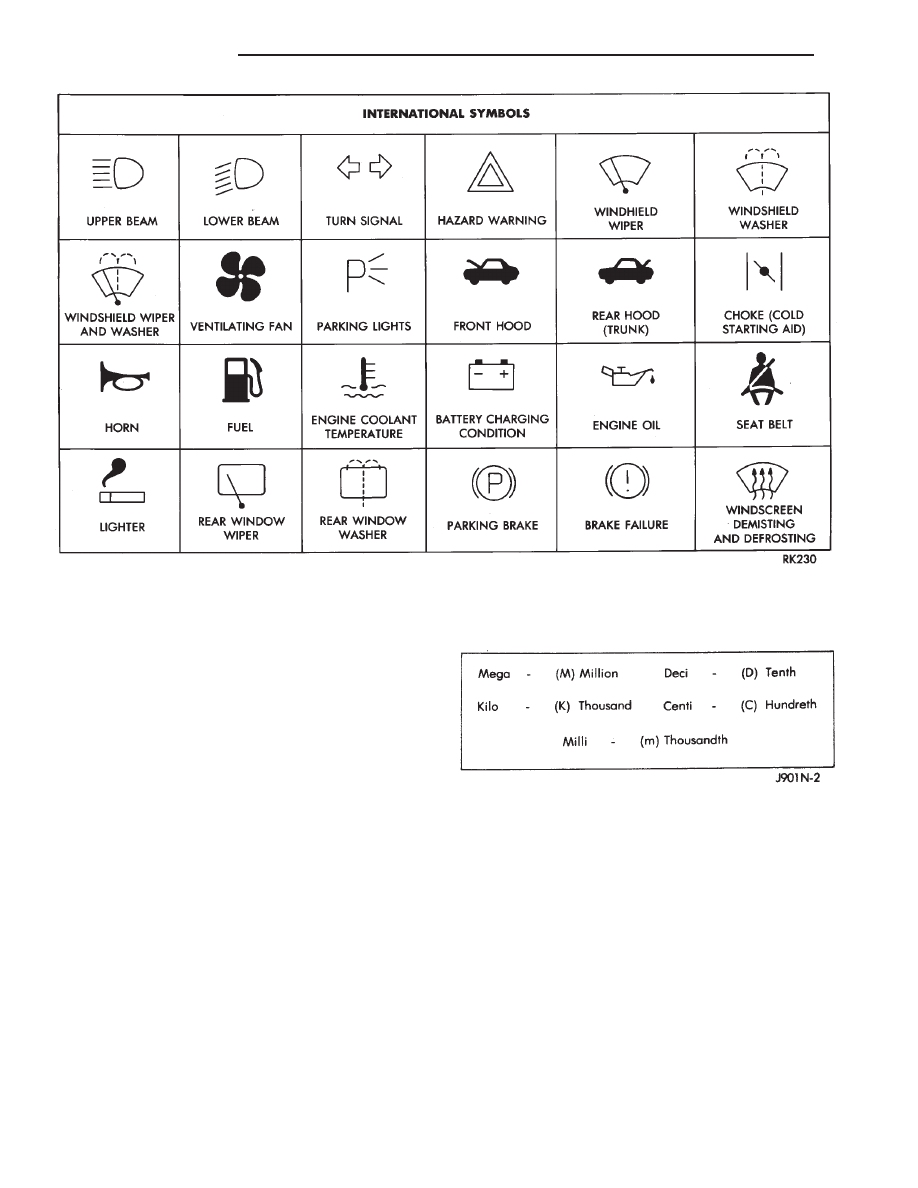

INTERNATIONAL SYMBOLS

Some International Symbols are used to identify

controls and displays in this vehicle. These symbols are
applicable to those controls which are displayed on the
instrument panel or in the immediate vicinity of the
driver (Fig. 8).

Fig. 7 SAE Bolt Identification

Fig. 5 Thread Notation (Metric and SAE)

Fig. 6 Metric Bolt Identification

.

INTRODUCTION

5

METRIC SYSTEM

Figure art, specifications, and tightening references

in this Service Manual are identified in the metric
system and in the SAE system.

During any maintenance or repair procedures, it is

important to salvage metric fasteners (nuts, bolts, etc.)
for reassembly. If the fastener is not salvageable, a
fastener of equivalent specification should be used.

WARNING: USE OF AN INCORRECT FASTENER MAY
RESULT IN COMPONENT DAMAGE OR PERSONAL
INJURY.

The metric system is based on quantities of one, ten,

one hundred, one thousand, and one million (Fig. 9).

The following Tables will assist you in conversion

procedures.

Fig. 8 International Symbols

Fig. 9 Metric Prefixes

6

INTRODUCTION

.
