EMISSION CONTROL SYSTEMS

CONTENTS

page

page

EVAPORATIVE EMISSION CONTROLS

. . . . . . . . 2

EXHAUST EMISSION CONTROLS . . . . . . . . . . . . 8

GENERAL INFORMATION

Throughout this group, references may be made to a

particular vehicle by letter or number designation. The
Introduction Section at the front of this manual con-
tains a chart showing the breakdown of the designa-
tions.

EMISSION MAINTENANCE REMINDER (EMR) SYS-
TEM

Some systems and components require periodic

maintenance. For example, the PCV valve, EGR sys-
tem, the heated oxygen sensor, and some vacuum
operated components require periodic service.

The engine controller operates the Emissions Main-

tenance Reminder (EMR) system. Every 8 miles, the
engine controller records vehicle mileage and stores it
into memory. When storing the milage into memory,
the engine controller checks for the 96,000 km (60,000
mile), 132,000 km (82,500 mile) and 192,000 km
(120,000 mile) intervals. When the current mileage
matches a specified interval, the controller turns the
EMR light on.

Replace the following parts at the indicated mileage,

or when the EMR light remains on continuously with
the key in the on position, whichever occurs first.

96,000 km (60,000 miles):

(a) Replace EGR Valve.

(b) Replace EGR Tube (if equipped).
(c) Clean EGR passage.
(d) Replace PCV Valve.

132,000 km (82,500 miles):

(a) Replace Oxygen Sensor.

192,000 km (120,000 miles):

(a) Replace EGR Valve.
(b) Replace EGR Tube (if equipped).
(c) Clean EGR passage.
(d) Replace PCV Valve.

After performing the required maintenance, the

EMR system must be reset to turn off the light.

Failure to perform the required maintenance and

only reset the EMR light may be a violation of federal
law. Reset the EMR light only after performing the
required maintenance.

RESETTING EMR LAMP

(1) Connect DRB II tool to the diagnostic connector.
(2) Turn the ignition switch to the run position,

access Select Systems on the DRB II.

(3) Select the applicable engine.
(4) Select with or without air conditioning.
(5) Select Fuel and Ignition.
(6) Select Adjustments
(7) Select Reset EMR Light.
(8) Reset the EMR Light.

.

EMISSION CONTROL SYSTEMS

25 - 1

EVAPORATIVE EMISSION CONTROLS

INDEX

page

page

Canister Purge Solenoid

. . . . . . . . . . . . . . . . . . . . 5

Evaporation Control System

. . . . . . . . . . . . . . . . . . 5

Vacuum Schematics . . . . . . . . . . . . . . . . . . . . . . . . 3
Vehicle Emission Control Information Label

. . . . . . . 2

VEHICLE EMISSION CONTROL INFORMATION LA-
BEL

All models have a Vehicle Control Information

(VECI) Label. Chrysler permanently attaches the label
to the middle of the hood (Fig. 1). It cannot be removed
without defacing information and destroying the label.

The label contains the vehicle’s emission specifica-

tions and vacuum hose routings. All hoses must be
connected and routed according to the label.

If any difference exists between the label and the

Service Manual, refer to the label. The labels shown
are examples.

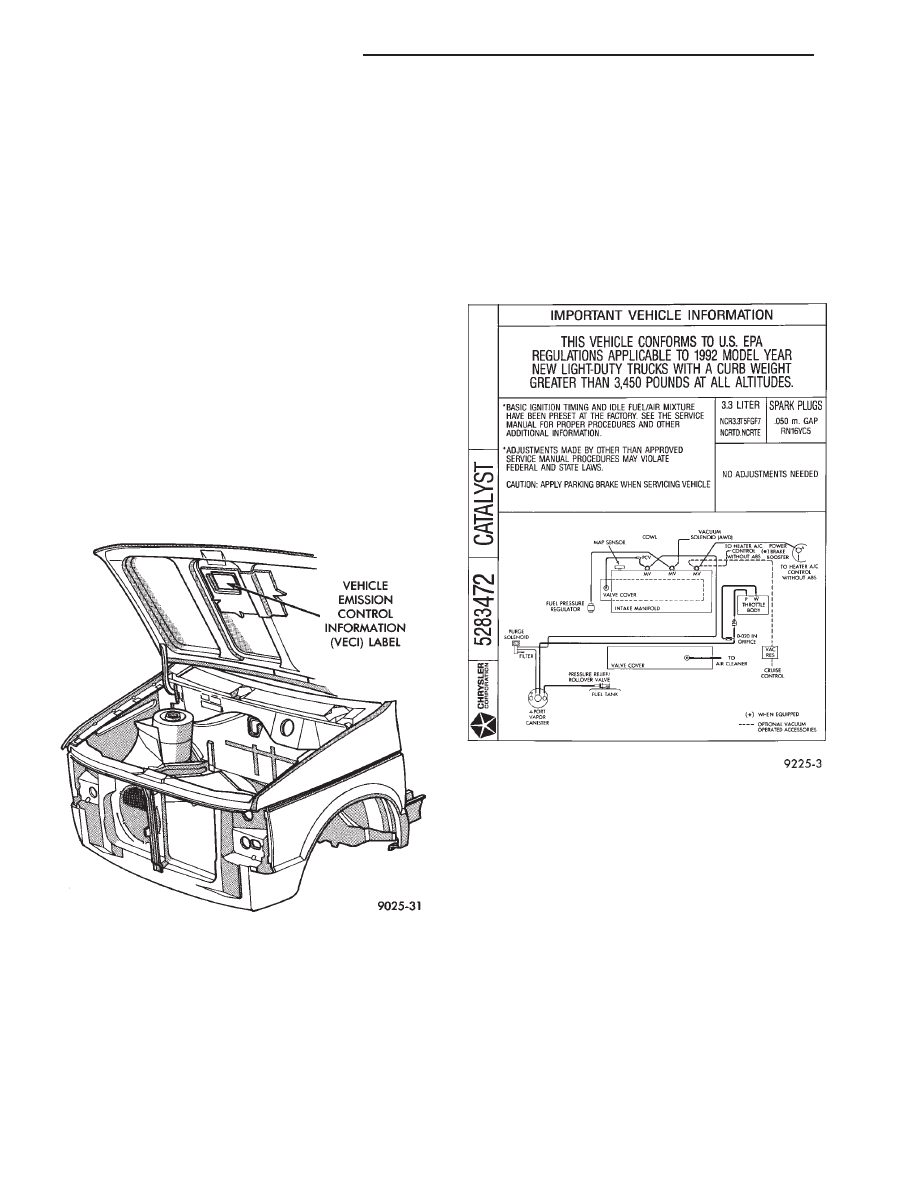

Fig. 1 Underhood Label Location

FEDERAL EMISSION CONTROL

INFORMATION LABEL—TYPICAL

25 - 2

EMISSION CONTROL SYSTEMS

.

VACUUM SCHEMATICS

If any difference exists between the label and the

schematics in the Service Manual, refer to the label.

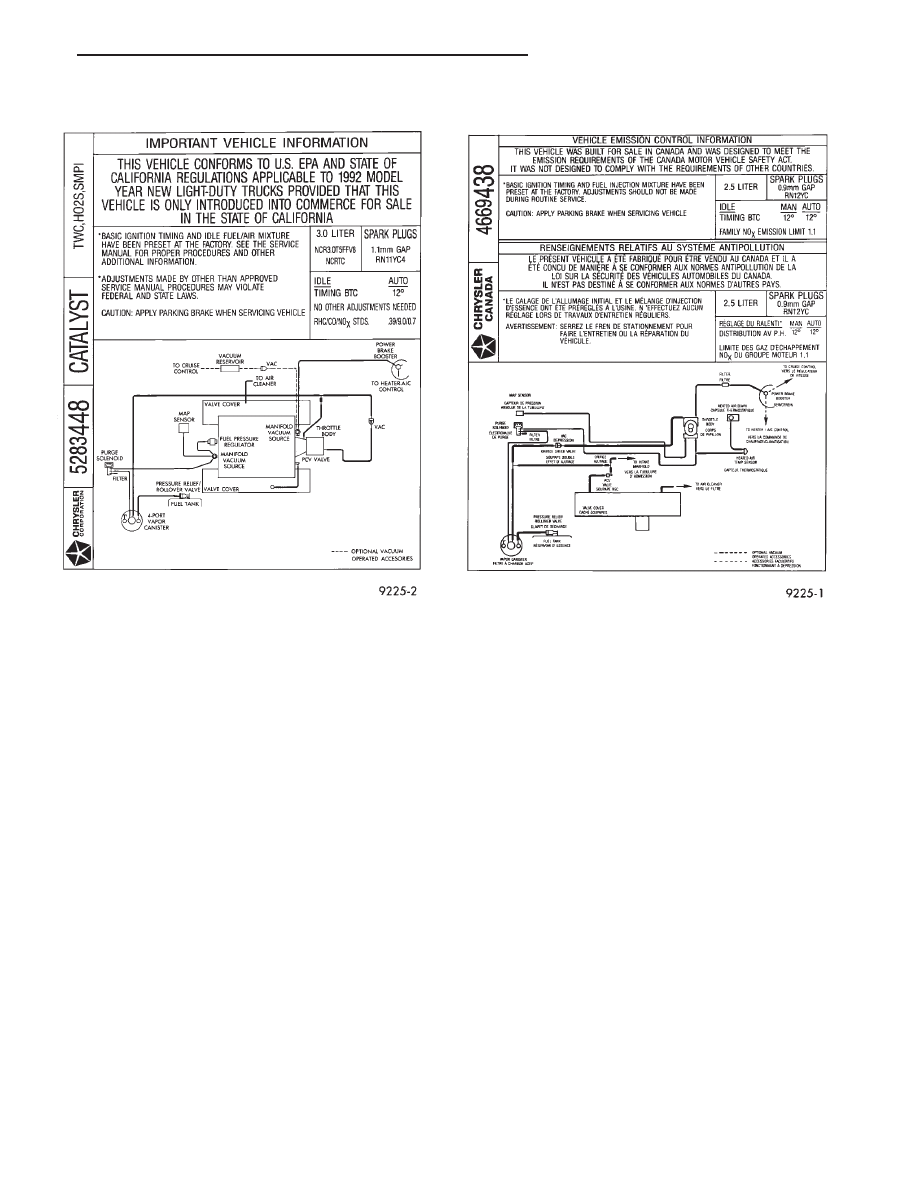

CALIFORNIA VEHICLE CONTROL

INFORMATION LABEL—TYPICAL

CANADA VEHICLE EMISSION CONTROL

INFORMATION LABEL—TYPICAL

.

EMISSION CONTROL SYSTEMS

25 - 3

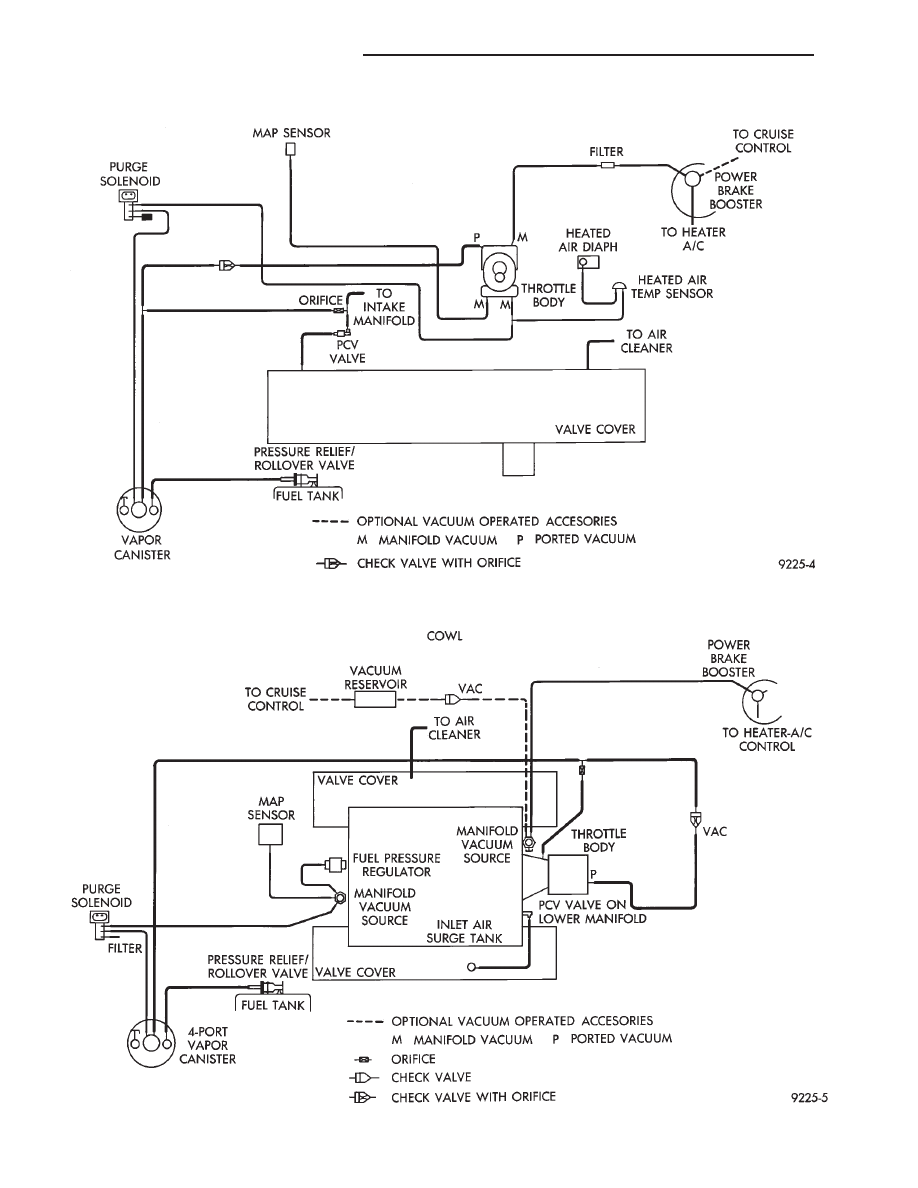

ENGINE VACUUM SCHEMATIC—2.5L ENGINE

ENGINE VACUUM SCHEMATIC—3.0L ENGINE

25 - 4

EMISSION CONTROL SYSTEMS

.
