Предохранители

Электрические цепи автомобиля

защищены от замыкания с

помощью плавких предохрани-

телей. Это значительно снижает

вероятность возникновения

повреждений из-за неисправ-

ностей в электрической системе.
Чтобы проверить предохранитель,

следует взглянуть на серебристый

ленточный проводник внутри

предохранителя. Если этот

ленточный проводок оборван или

расплавлен, замените предохра-

нитель. Обязательно замените

сгоревший предохранитель новым

аналогичного размера стеми же

номинальными параметрами.

Если предохранитель перегорел,

его можно заменить на предохра-

нитель стем же номинальным

током, вынув его из другой,

ненужной в данное время

электрической цепи. Замените

предохранитель как можно

скорее.
Чтобы проверить предохранители,

автоматические выключатели,

реле и их обозначения, следует

обратиться к разделам Блок

предохранителей в моторном

отсеке на стр. 9‑47. Блок

предохранителя в приборной

панели на стр. 9‑53.

Блок предохранителей

в моторном отсеке

В моторном отделении блок

предохранителей расположен со

стороны водителя рядом с аккуму-

ляторной батареей.
Примечание: Пролитая на

электрическую деталь автомо-

биля жидкость может вывести

ее из строя. Всегда следует

закрывать крышки любых

электрических деталей.

9-48

Уход за автомобилем

Уход за автомобилем

9-49

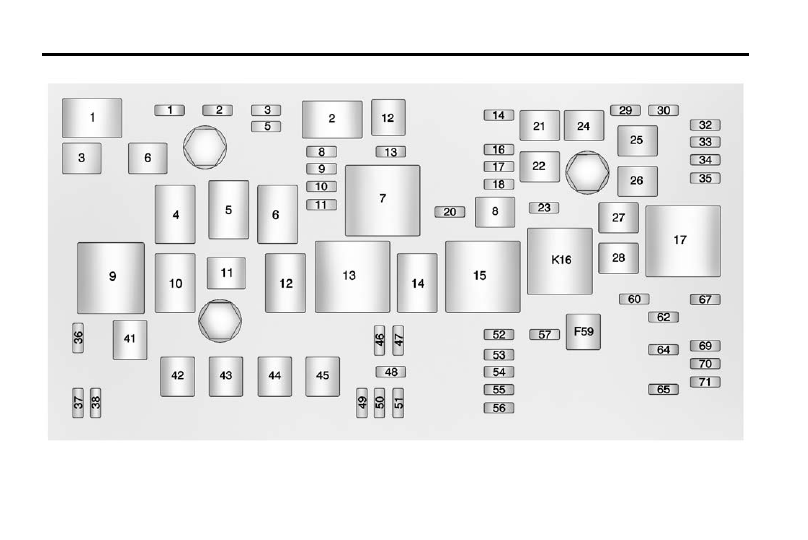

Автомобиль может быть обору-

дован не всеми показанными

предохранителями, реле и

функциями.

Мини-

предохр-

анители

Используется

1

Батарея питания

модуля управления

коробкой передач

2

Батарея питания

модуля управления

двигателем

3

Муфта компрессора

кондиционера

5

Цепь зажигания

блока управления

двигателем

8

Топливные

форсунки/катушки

зажигания четных

цилиндров

Мини-

предохр-

анители

Используется

9

Топливные

форсунки/катушки

зажигания нечетных

цилиндров

10

Модуль управления

двигателем

11

Выбросвредных

веществ

13

Цепь зажигания

блока управления

коробкой передач/

топливной системой

14

Ближний свет/

дневной свет фар,

правый

16

Цепь зажигания

положения "ВКЛ/

СТАРТЕР" замка

зажигания

Мини-

предохр-

анители

Используется

17

Цепь зажигания

блока управления

подушками

безопасности

18

Система очистки

воздуха

20

Топливный насос

23

Адаптивное рулевое

управление

29

Управление

электроприводом

поясничного упора

левого сиденья

30

Управление

электроприводом

поясничного упора

правого сиденья

32

Фонарь заднего

хода, потолочный

плафон

9-50

Уход за автомобилем

Мини-

предохр-

анители

Используется

33

Передние

подогреваемые

сиденья

34

Блок антиблокиро-

вочной тормозной

системы

35

Усилитель

36

Резерв

37

Дальний свет

правой фары

38

Дальний свет

левой фары

46

Вентиляторы

радиатора системы

охлаждения

47

Выбросвредных

веществ

48

Противотуманный

фонарь

Мини-

предохр-

анители

Используется

49

Ближний

свет правой

газоразрядной

лампы высокого

давления

50

Ближний свет левой

газоразрядной

лампы высокого

давления

51

Звуковой сигнал

52

Цепь зажигания

комбинации

приборов

53

Датчик качества

воздуха, электродви-

гатели привода ламп

блок-фар

Мини-

предохр-

анители

Используется

54

Панель приборов -
"

Вкл/Стартер",

органы управления

системой отопления,

вентиляции и

кондиционирования,

управление

положением

блок-фар

55

Электростеклопод-

ъемники передних

дверей, зеркала

56

Омыватель

ветрового стекла

57

Электромеханиче-

ский замок рулевой

колонки

60

Подогреваемое

зеркало
