Chevrolet Viva (2005 год). Руководство - часть 2

6

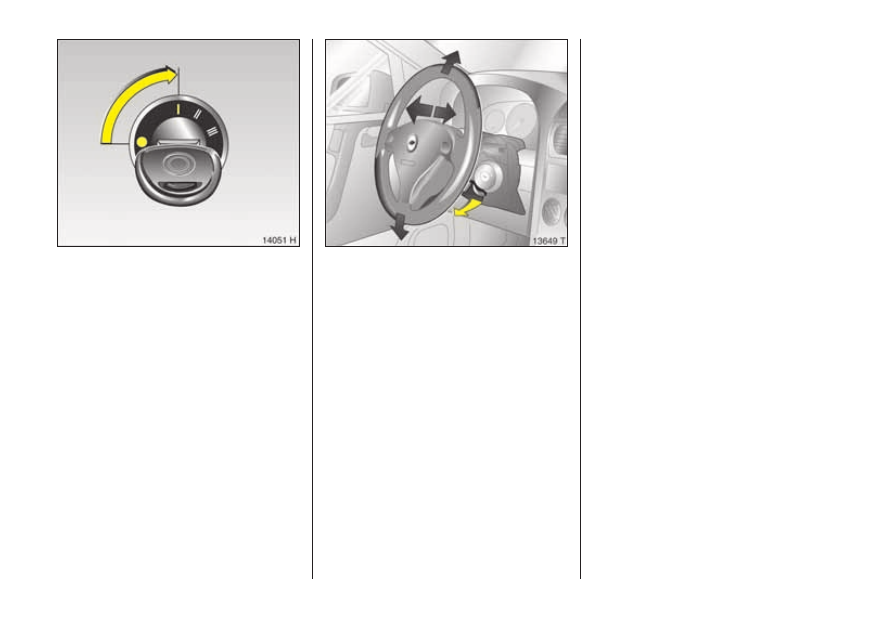

Снятие блокировки рулевого

колеса:

для разгрузки стопора

слегка покрутить рулевое колесо,

повернуть ключ в положение I

Положения ключа:

o

= зажигание выключено

I

= рулевая колонка освобождена,

зажигание выключено

II

= зажигание включено

III = пуск двигателя
6 Пуск двигателя – стр. 16,
электронная блокировка пуска
двигателя – стр. 31,
вынуть ключ и заблокировать рулевое
колесо – стр. 17.

Регулировка положения рулевого

колеса 3 :

повернуть рычаг вниз,

отрегулировать высоту и

расстояние,

повернуть рычаг вверх,

зафиксировать

Регулирование положения рулевого
колеса производить только при
стоящем автомобиле и снятой
блокировке рулевого колеса.
6 Системы воздушных подушек
безопасности 3 – стр. 54.

7

8

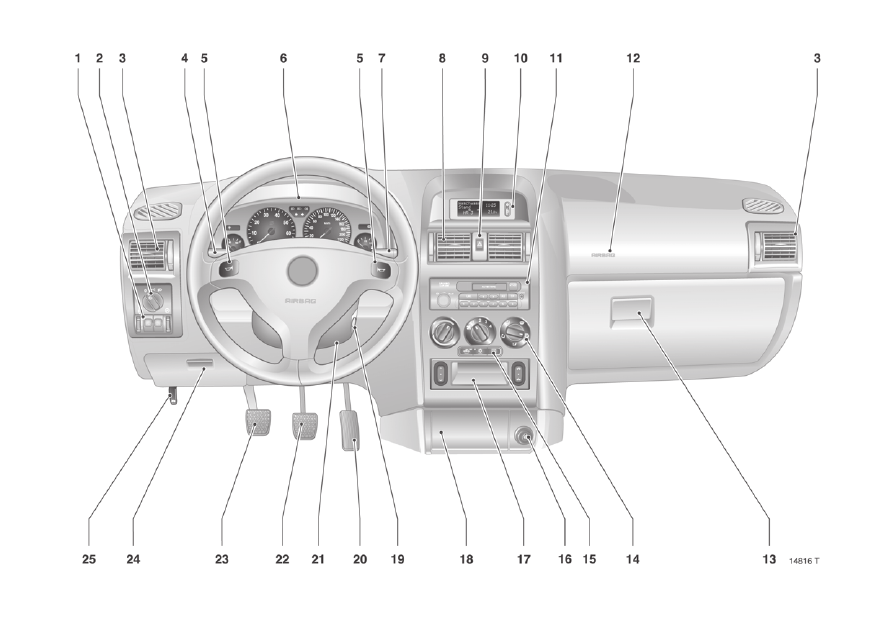

стр.

1

Освещение щитка приборов ........ 84
Задние противотуманные
фары ..................................................................... 83
Противотуманные фары 3 ............. 83
Регулировка угла наклона
фар 3..................................................................... 84

2

Выключатель света ........................ 11, 83

3

Боковые
сопла обдува ..................................... 91, 100

4

Указатели поворота,
световой сигнал,
ближний и дальний свет .................... 11

5

Звуковой сигнал ......................................... 12

6

Приборы ........................................................... 20

7

Стеклоочистители и устройство
промывки стекол, а также
устройство промывки фар .............. 13

8

Средние сопла обдува ............ 91, 100

9

Аварийный световой сигнал ......... 12

10 Дисплей 3 времени, даты,

наружной температуры ..................... 26

11 Радиоприемник 3 .................................... 28

стр.

12 Воздушная подушка

безопасности
переднего пассажира 3 ...................... 54

13 Передний вещевой ящик .................. 47
14 Обогрев, вентиляция ............................ 89

Электронный автоматический
кондиционер 3 .......................................... 98

15 Система циркуляции воздуха .... 90

Кондиционер 3.......................................... 94
Обогрев заднего стекла ..................... 14

16 Розетка для дополнительных

электроприборов
и прикуриватель ........................................ 45

17 Вещевой отсек
18 Пепельницы .................................................. 46
19 Замок зажигания

с блокировкой рулевого колеса .... 6

20 Педаль акселератора ............. 105, 106
21 Регулировка положения

рулевого колеса 3 ....................................... 6

22 Педаль тормоза ........................... 105, 118
23 Педаль сцепления ................................. 106
24 Вещевой ящик, коробка

предохранителей ................................. 148

25 Ручка отпирания капота ................... 41

9

Сигнализаторы

v

Системы воздушных подушек

безопасности 3,

стопоры ремней безопасности,
см. стр. 51, 56.

X

Ремень безопасности 3,
см. стр. 20.

R Тормозная система,

сцепление,
см. стр. 20.

@

Электронная регулировка

охлаждения двигателя 3,
см. стр. 21.

A Электронное оборудование

двигателя,

блокировка пуска двигателя 3,

неисправность,
см. стр. 21, 31, 113.

p Генератор,

см. стр. 21.

Z Отработавшие газы 3,

см. стр. 21, 112.

I Давление масла,

см. стр. 22.

> Противотуманные фары 3,

см. стр. 21, 83.

P Дальний свет,

см. стр. 11, 21.

r

Задние противотуманные фары,
см. стр. 21, 83.

O Указатели поворота,

см. стр. 12, 21.

v

Система управления тягой (TC) 3,

электронная программа

стабилизации (ESP) 3,
см. стр. 115, 116.

u Cистема АБС 3,

см. стр. 120.

Y

Запас топлива,
см. стр. 22, 25.

g Указатели поворота прицепа 3,

см. стр. 22.

Освещение

Выключатель света,

положения рычага,
см. стр. 11, 83,

7

свет выкл,

8 стояночный огонь,
9 ближний и дальний свет.
0 Освещение салона,
> Противотуманные фары 3,

см. стр. 83.

r

Задние противотуманные фары,
см. стр. 83.

k

Освещение щитка приборов,
см. стр. 84.

?

Регулирование угла наклона

фар,
см. стр. 84.

¨ Аварийный световой сигнал,

см. стр. 12.
