322       Уход за автомобилем

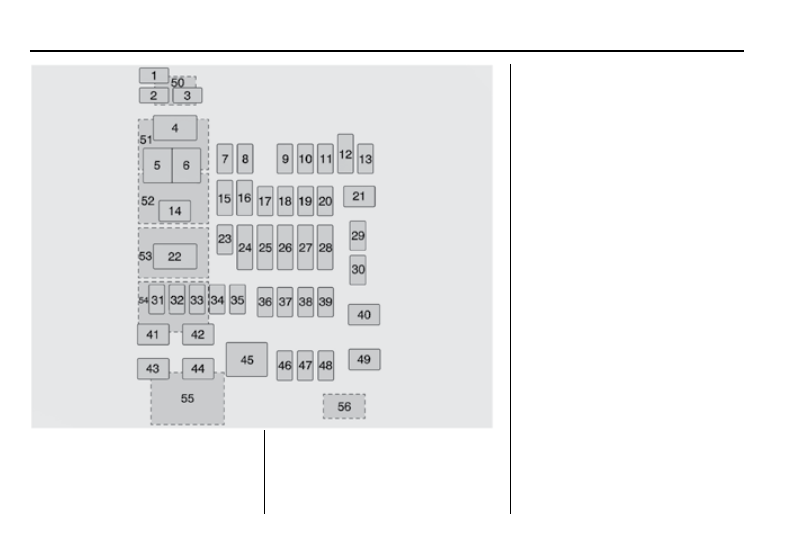

Данный автомобиль может быть не обору-

дован всеми указанными ниже предохра-

нителями, реле и электроприборами.

Предо-

храни-

тели

Назначение

1

-

2

-

Предо-

храни-

тели

Назначение

3

-

4

Розетка питания доп. оборудо-

вания 1

5

Система поддержания питания

6

Прикуриватель/розетка цен-

тральной консоли (передняя)

12 вольт

7

Программируемый пульт ДУ/

внутреннее зеркало заднего

вида

8

Доп. оборудование/система

поддержания питания

9

-

10

 Блок управления кузовным

оборудованием 3

11

Блок управления кузовным

оборудованием 5

12

Подсветка кнопок управления

на рулевом колесе

13

-

14

-

15

-

16

Замок зажигания (без BTM)

17

Блок управления кругового

обзора (UVH)

Уход за автомобилем       323

Предо-

храни-

тели

Назначение

18

Блок управления наружными

зеркалами заднего вида

19

Блок управления кузовным

оборудованием 1

20

Блок памяти сидений (при

соотв. комплектации)

21

-

22

-

23

-

24

Блок управления климатом,

линия зажигания

25

Приборная панель, индикато-

ры столкновения, выключатель

подушки AIRBAG (пассаж.)

26

Блок управления рулевой

колонкой, внешнее точечное

освещение

27

Блок памяти сидений (A45),

разъем DLC

28

Система бесключевого до-

ступа/бесключевого запуска

двигателя/блок управления

климатом (линия АКБ)

29

Система охраны и сигнали-

зации (датчики движения,

сирена)

30

-

Предо-

храни-

тели

Назначение

31

-

32

-

33

Доп. оборудование: система

автоматического регулирова-

ния положения кузова/обогрев

левого сиденья

34

Реле стояночного тормоза,

реле мотора регулировки педа-

лей (при соотв. комплектации)

35

-

36

«Режим зажигания (работа)»,

«Режим запуска (стартер)»

(запасной канал)

37

 Блок управления подогревом

руля

38

Блок управления блокировки

рулевой колонки 2 (при соотв.

комплектации)

39

Комбинация приборов, линия

АКБ

40

-

41

-

42

Прицеп 12 вольт (при соотв.

комплектации)

43

Пульт стеклоподъемника

(водителя)

Предо-

храни-

тели

Назначение

44

Электропривод сиденья

водителя

45

-

46

Обогрев или вентиляция

правого сиденья (при соотв.

комплектации)

47

Обогрев или вентиляция

левого сиденья (при соотв.

комплектации)

48

-

49

-

50

Розетка питания доп. оборудо-

вания 2

51

-

52

Реле системы поддержания

питания

54

-

55

-

56

-

324       Уход за автомобилем

Реле

Назначение

52

Система поддержания пита-

ния

53

 Реле питания «Режим зажига-

ния (работа)», «Режим запуска

(стартер)»

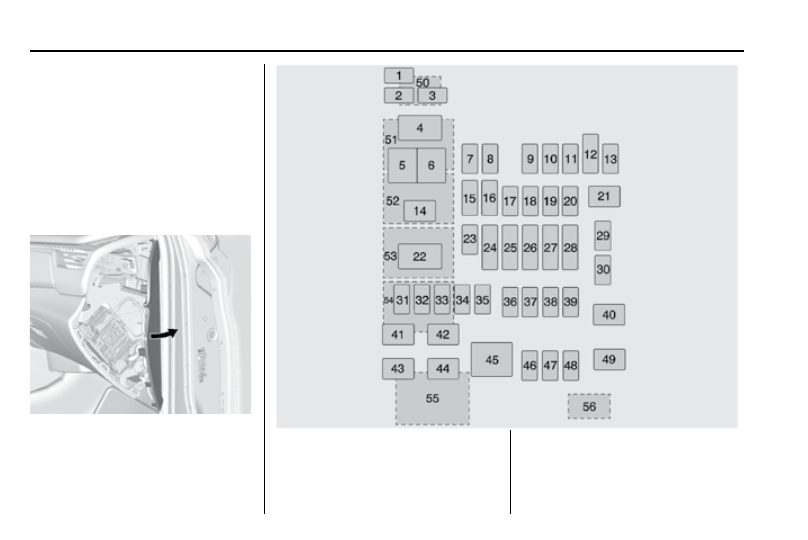

Блок предохранителей,

расположенный в приборной

панели (справа)

Крышка блока предохранителей в при-

борной панели расположена в торцевой

части приборной панели со стороны

пассажира.
Для получения доступа к блоку предохра-

нителей снимите крышку.

Данный автомобиль может быть не обору-

дован всеми указанными ниже предохра-

нителями, реле и электроприборами.

Предо-

храни-

тели

Назначение

1

-

2

-

Уход за автомобилем       325

Предо-

храни-

тели

Назначение

3

-

4

Розетка питания доп. обору-

дования 4

5

-

6

-

7

-

8

Перчаточный ящик

9

-

10

-

11

-

12

Кнопки управления на руле-

вом колесе

13

Блок управления кузовным

оборудованием 8

14

-

15

-

16

-

17

-

18

-

19

Блок управления кузовным

оборудованием 4

20

Развлекательная система

задней части салона

21

Вентиляционный люк в крыше

22

-

Предо-

храни-

тели

Назначение

23

-

24

-

25

-

26

Информационно-развлека-

тельная система/подушки

безопасности

27

-/стеклоподъемник пассаж./

датчик дождя

28

Определение препятствий/

USB

29

Аудиосистема

30

-

31

-

32

-

33

-

34

-

35

-

36

Доп. спец. оборудование B2

37

Доп. спец. оборудование

38

Блок управления кузовным

оборудованием 2

39

Инвертор компрессора конди-

ционера

40

-

41

-

Предо-

храни-

тели

Назначение

42

-

43

-

44

Привод стекла правой двери

45

Вентилятор отопителя (пе-

редний)

46

Блок управления кузовным

оборудованием 6

47

Блок управления кузовным

оборудованием 7

48

Усилитель

49

Пульт управления пассажир-

ским сиденьем (без ULT)

50

Розетка питания доп. обору-

дования 3

51

-

53

-

54

-

55

-

56

-

Реле

Назначение

52

Система поддержания пита-

ния
