Chevrolet Captiva (2007 год). Руководство - часть 65

6–42 СЕРВИСНЫЕ РАБОТЫ И УХОД ЗА АВТОМОБИЛЕМ

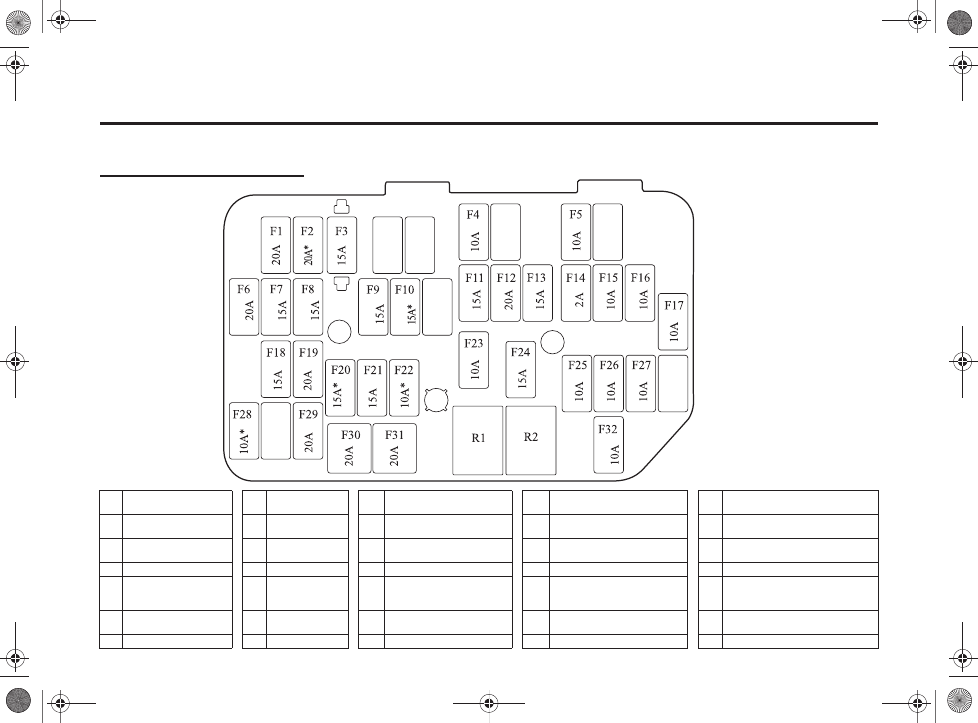

Внутренний блок предохранителей

F1 AP01

F8 BCM (VB3)

F15 Задний противотуманный

фонарь

F22 XBCM*

F29 Прикуриватель

F2 Нагревательный коврик*

F9 BCM (VB4)

F16 ПОДУШКА БЕЗОПАСНОСТИ

(AIR BAG)

F23 Стеклоподъемник

F30 Электрический стеклоподъемник

со стороны пассажира

F3 Аудиосистема

F10 BCM (VB5)*

F17 Передний омыватель

F24 Нагреватель наружных зеркал

F31 Электрический стеклоподъемник

со стороны водителя

F4 Кондиционер воздуха

F11 AIRCOND

F18 Замок передних дверей

F25 Панель приборов

F32 Часы

F5 BCM (VB1)

F12 BCM (VB2)

F19 AP02

F26 Зажигание1

Компонент реле кондиционера

воздуха/Несъемная вспомогательная

электрическая розетка

F6 Дверной замок

F13 BCM (VB7)

F20 TCM*

F27 ПОДУШКА БЕЗОПАСНОСТИ

(AIR BAG)

R2 Зажигание: ON/START

F7 BCM (VB6)

F14 Зажигание: S/W

F21 Двигатель

F28 Складное зеркало*

ПРИМЕЧАНИЕ: ИСПОЛЬЗОВ

АТЬ ТОЛЬКО ПЛАВКИЙ

ПРЕДОХРАНИТЕЛЬ ЗАВОДА-ИЗГОТОВИТЕЛЯ

* : АКСЕССУАРЫ

СЕРВИСНЫЕ РАБОТЫ И УХОД ЗА АВТОМОБИЛЕМ 6–43

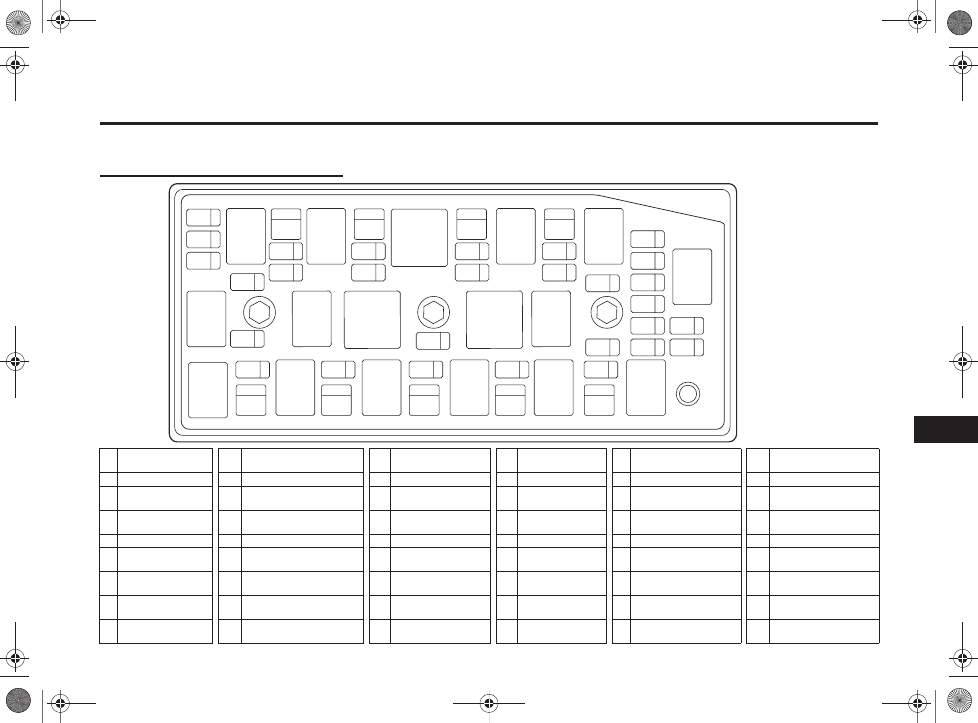

Блок предохранителей в моторном отсеке

F1 Двигатель1

F10 Люк*

F19 Правосторонние

стояночные фонари

F28 Стартер

R1 Вспомогательное реле

вентилятора

R10 Реле вентилятора

F2 Двигатель2

F11 Противоугонная система

F20 Резервный

F29 ABS

R2 Реле топливной системы

R11 Реле стояночных фонарей

F3 ЭЛЕКТРОННЫЙ БЛОК

УПРАВЛЕНИЯ

F12 Система очистки запотевших

окон

F21 Резервный

F30 ABS

R3 Реле частоты вращения

стеклоочистителей

R12 Реле стартера

F4 ОСНОВНОЙ

ВЕНТИЛЯТОР

F13 Левая фара ближнего света

F22 Резервный

F31 Стеклоочиститель

R4 Реле системы очистки

запотевших окон

R13 Реле кондиционера

воздуха

F5 ТОПЛИВО

F14 Правая фара ближнего света

F23 Резервный

F32 Запуск

R5 Реле дальнего/ближнего света R14 Реле звукового сигнала

F6 Полный привод*

F15 Двигатель3

F24 Компонент

кондиционера воздуха

F33 Сиденье

с электроприводом

R6 Реле омывателя фар

R15 Реле стеклоочистителей

F7 Вспомогательное реле

F16 Левосторонние стояночные

фонари

F25 Звуковой сигнал

F34 Аккумуляторная

батарея

R7 Основное реле

R16 Реле противотуманных

фар

F8 Стоп

F17 Омыватель фар

F26 Передние

противотуманные фары F35 Фары дальнего света R8

Основное реле

вентилятора

R17 Реле фар дальнего света

F9 Кондиционер воздуха

Компонент/Зажигание1 F18 TCM

F27 Основной

F36 Задний очиститель

R9 Управляющее реле

вентилятора

15A

20A

15A

30A

15A

40A

20A

15A

30A

10A

20A

15A

20A

B+

20A

40A

25A

40A

30A

60A

20A

25A

10A

15A

10A

15A

20A

15A

10A

R12

R13

R15

R10

R14

R16

R17

R11

F2
F3

F10
F11

F12

F13

F14

F15

F16

F22

F17
F18
F19
F20
F21

F24

F27

F28

F29

F31

F33

F35

F32

F34

F36

F30

F25

F26

F23

ПРИМЕЧАНИЕ: ИСПО

ЛЬЗОВАТЬ ТОЛЬКО

ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ ЗАВОДА-ИЗГОТОВИТЕЛЯ

* : АКСЕССУАРЫ

6–44 СЕРВИСНЫЕ РАБОТЫ И УХОД ЗА АВТОМОБИЛЕМ

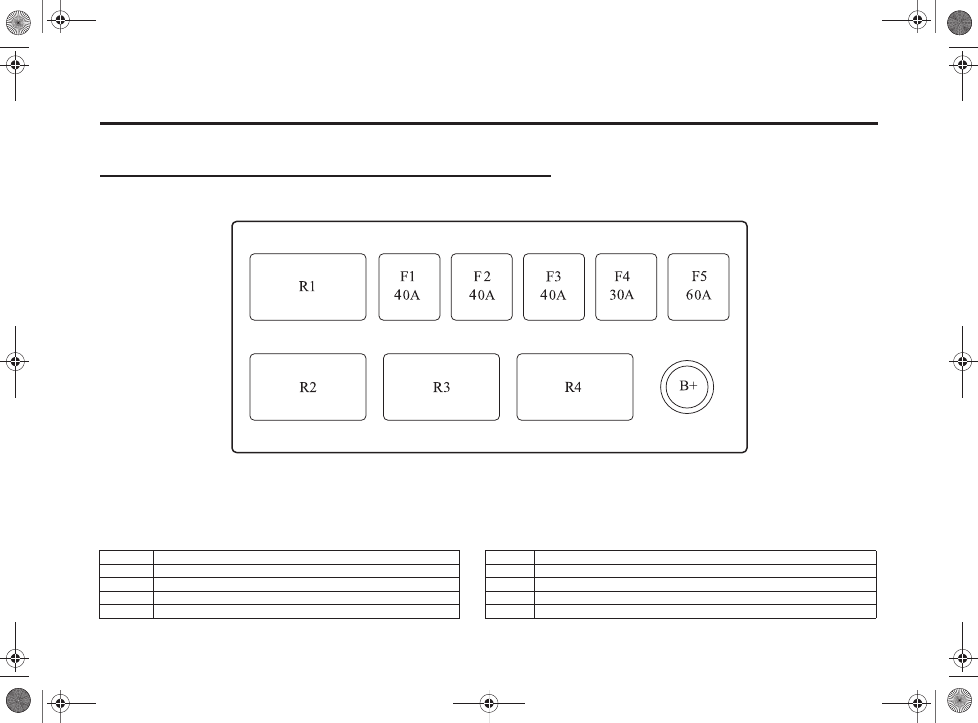

Вспомогательный блок предохранителей в моторном отсеке (только дизель)*

PTC 3

RELAY PTC 3

PTC 2

RELAY PTC 2

PTC 1

RELAY PTC 1

F/F HTR

RELAY F/F HTR

GPCU

ПРИМЕЧАНИЕ: ИСПОЛЬЗОВАТЬ ТОЛЬКО ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ ЗАВОДА-ИЗГОТОВИТЕЛЯ

СЕРВИСНЫЕ РАБОТЫ И УХОД ЗА АВТОМОБИЛЕМ 6–45

ПРИБОРЫ ОСВЕЩЕНИЯ

ПРЕДУПРЕЖДЕНИЕ

Галогенные лампы содержат

газ под давлением. При обращении

с галогенными лампами и их демонтаже

необходимы специальные меры

предосторожности.
• Берегите глаза.
• Не допускайте трения поверхности

лампы и появления царапин.

• Не допускайте попадания жидкости

на горящую лампу.

• Включать лампу следует только

после ее установки.

• Неисправные лампы подлежат

замене.

• При замене галогенной лампы

НЕ ПРИКАСАЙТЕСЬ к стеклянным

деталям лампы незащищенными

руками.

• Хранить вне досягаемости детей.
• Утилизируйте лампы

с особой осторожностью.

Лампы взрывоопасны.

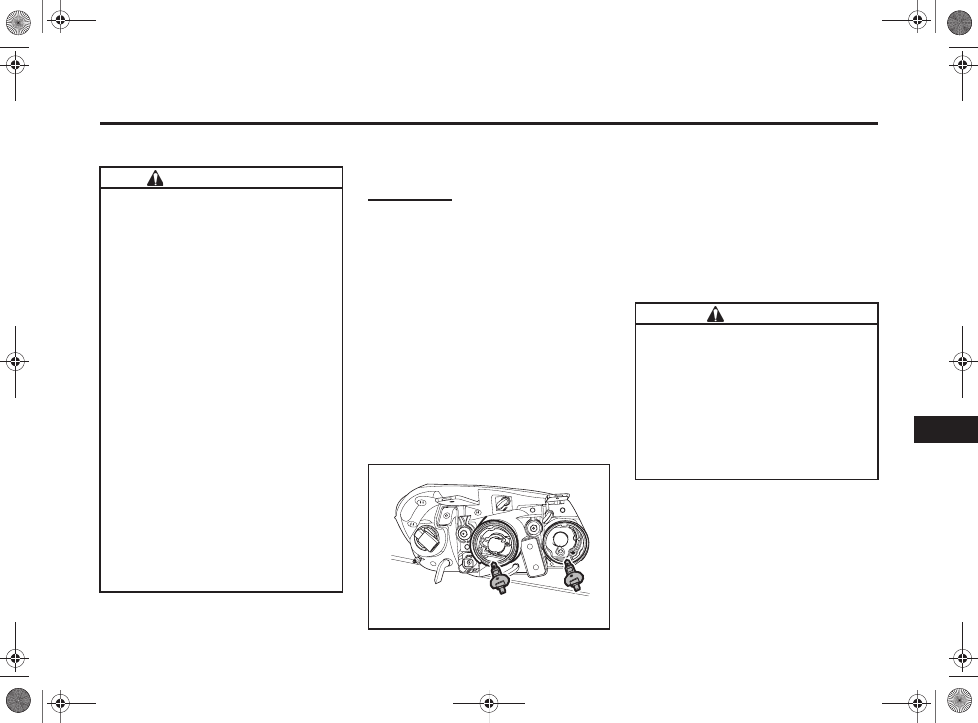

ФАРЫ

Замена лампы
1. Откройте капот.
2. Извлеките крепежные пробки,

удерживающие верхнюю крышку

радиатора.

3. Снимите верхнюю крышку радиатора.
4. Удалите три болта и весь блок фары.
5. Снимите крышку фары.
6. Отсоедините пружину, на которой

держится лампа.

7. Выньте лампу.

C7E6030B

8. Установите исправную лампу

надлежащего типа. См. раздел

„ХАРАКТЕРИСТИКИ ЛАМП”.

9. Установите на новую лампу пружину.
10. Установите крышку фары.
11. Подсоедините штепсельный

разъем провода.

ВНИМАНИЕ

• При необходимости очистки

галогенных ламп используйте ткань

без ворса, пропитанную спиртом или

спиртосодержащими минеральными

средствами. Не прикасайтесь к лампе

незащищенными руками.

Отпечатки пальцев могут значительно

сократить срок службы галогенных

ламп.
