ДВЕРИ 9Р-41

ОБЩЕЕ ОПИСАНИЕ И

РАБОТА СИСТЕМЫ

ФИКСАТОРЫ ДВЕРЕЙ

Фиксаторы передних и задних дверей зак­

реплены двумя винтами, завинченными в
пластину на стойках. Дверь остается зак­
рытой тогда, когда вилка дверного замка за­
щелкивается и входит в зацепление с фик­
сатором.

БЛОКИРОВКА ЗАДНЕЙ ДВЕРИ

Недоступные для детей блокировки задней

двери не дают возможности пассажирам,

особенно детям, открывать задние двери
автомобиля изнутри.
Для приведения этих блокировок в дейст­

вие передвиньте рычаги обоих задних две­
рей в блокирующее положение. Затем, зак­
ройте обе двери. Пассажиры, едущие на
задних сиденьях, не смогут отрыть двери
изнутри автомобиля.

Для того чтобы отключить блокировку зад­

ней двери, разблокируйте дверь изнутри и
откройте ее снаружи автомобиля. Перемес­

тите рычаг в положение "разблокировать".
Теперь задняя дверь будет работать нор­

мально.

ЗАМОК ДВЕРИ

Для закрывания двери используется соле­

ноид, содержащийся в узле каждого замка.

Дверные замки приводятся в действие си­
ловым приводом, расположенным на

внутренней ручке двери, или блокирующим
цилиндром, расположенным только на две­
ри водителя. Когда дверь водителя закры­
вается или открывается силовым приводом,
или цилиндром замка, все двери соответст­
венно могут закрываться или открываться.

ОПУСКНЫЕ СТЕКЛА

Опускные стекла перемещаются (при
наличии электропривода) при помощи эл.

двигателей, включаемых специальными пе­

реключателями. При нажатии переключате­

ля стекло опускается, а если потянуть вык­
лючатель - поднимаются. Окно остановит­

ся, если отпустить выключатель, или тогда,
когда оно будет полностью открыто или зак­
рыто.

Р А З Д Е Л 9 Q

КРЫША

СОДЕРЖАНИЕ

Моменты затяжки резьбовых соединений 9Q-1
Схематические и маршрутные диаграммы 9Q-2

Люк в крыше 9Q-2

Диагностика 9Q-3

Люк в крыше 9Q-3
Техническое обслуживание и ремонт 9Q-5
Люк в крыше 9Q-5
Лампа внутреннего освещения/выключатель люка в крыше 9Q-8
Обивка передней части потолка 9Q-9
Солнцезащитные козырьки 9Q-13

Вспомогательные поручни, предназначенные для пассажиров 9Q-14
Облицовочная панель 9Q-15

Общее описание и работа системы 9Q-16

Крыша 9Q-16

Люк крыши 9Q-16

Выключатель эл. двигателя люка 9Q-16
Солнцезащитные козырьки 9Q-16
Вспомогательные поручни, предназначенные для пассажиров 9Q-16

Облицовочная панель 9Q-16

МОМЕНТЫ ЗАТЯЖКИ РЕЗЬБОВЫХ СОЕДИНЕНИЙ

Применение

Н•м

Фунт/фут

Фунт/дюйм

Болты ремня безопасности, крепящегося на
стойке

35

26

-

Винт облицовочной панели

3,5

-

31

Винты лампы внутреннего
освещения/переключателя люка

4

-

35

Винты вспомогательного поручня,
предназначенного для пассажиров

3,5

-

31

Винты для крепления стекла люка

7

-

62

Болты корпуса люка

7

-

62

Винты двигателя люка

5

-

44

Винты для крепления солнцезащитного козырька

1,5

-

13

Винты кронштейна солнцезащитного козырька

1,5

-

13

9Q - 2 КРЫША

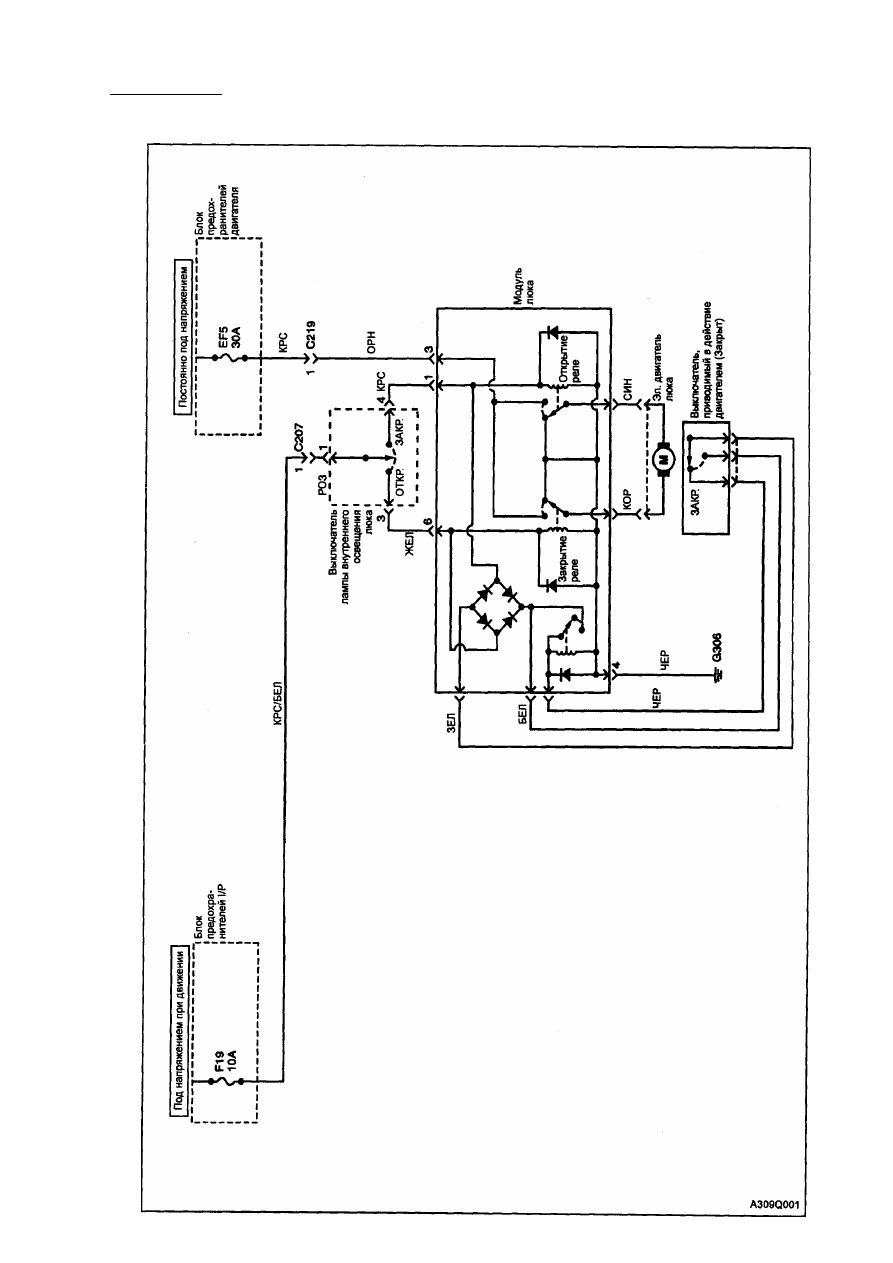

СХЕМАТИЧЕСКИЕ И МАРШРУТНЫЕ ДИАГРАММЫ

ЛЮ

К

 В

 КРЫШ

Е

КРЫША 9Q - 3

Д И А Г Н О С Т И К А

Люк в крыше не работает

Пункт

Действие

Величина

Да

Нет

1

Проверьте предохранители F19 и EF5.
Не перегорел ли какой-нибудь из них?

-

Перейти

к п. 2

Перейти

к п. 3

2

1. Проверьте, не разомкнулась ли цепь, и, если нуж­

но, восстановите ее.
2. Замените перегоревший предохранитель.
Ремонт завершен?

-

Система в

порядке

-

3

1. Включите зажигание.

2. Проверьте напряжение на предохранителях F19 и
EF5. Равны ли обе величины напряжения установлен­
ной величине?

11 - 14 В

Перейти

к п. 5

Перейти

к п. 4

4

Восстановите питание в цепи при включенном зажига­
нии. Восстановление окончено?

-

Система в

порядке

-

5

1. Отключите разъем выключателя лампы внутренне­

го освещения/разъем выключателя люка.

2. Включите зажигание.
3. Проверьте напряжение на 1 клемме выключателя
лампы внутреннего освещения/люка.

Равно ли напряжение установленной величине?

11 - 14 В

Перейти

к п. 7

Перейти

к п. 6

6

Восстановите разомкнутую цепь между предохрани­

телем F19 и выключателем лампы внутреннего осве­

щения/люка.
Восстановление окончено?

-

Система в

порядке

-

7

1. Повторно подключите выключатель разъема лампы

внутреннего освещения/люка.
2. Когда выключатель люка находится в разомкнутом
состоянии, проверьте напряжение на 3 клемме разъе­
ма выключателя лампы внутреннего освещения/люка.
3. Когда выключатель люка находится в закрытом по­
ложении, проверьте напряжение на 4 клемме разъема
выключателя лампы внутреннего освещения/люка.

Равны ли обе величины напряжения установленной
величине?

11 - 14 В

Перейти

к п. 9

Перейти

к п. 8

8

Установите в прежнем положении выключатель лам­

пы внутреннего освещения/люка.
Установка завершена?

-

Система в

порядке

-

9

1. Отключите шестиштыревой разъем люка.

2. Проверьте напряжение на 4 клемме разъема люка,

когда выключатель разомкнут.

3. Проверьте напряжение на клемме 6 разъема люка,
когда выключатель замкнут.
Равно ли напряжение установленному значению?

11 - 14В

Перейти

к п. 11

Перейти

к п. 10

10

Восстановите разомкнутую цепь между выключате­

лем лампы внутреннего освещения/люком и разъе­

мом люка.
Восстановление окончено?

-

Система в
