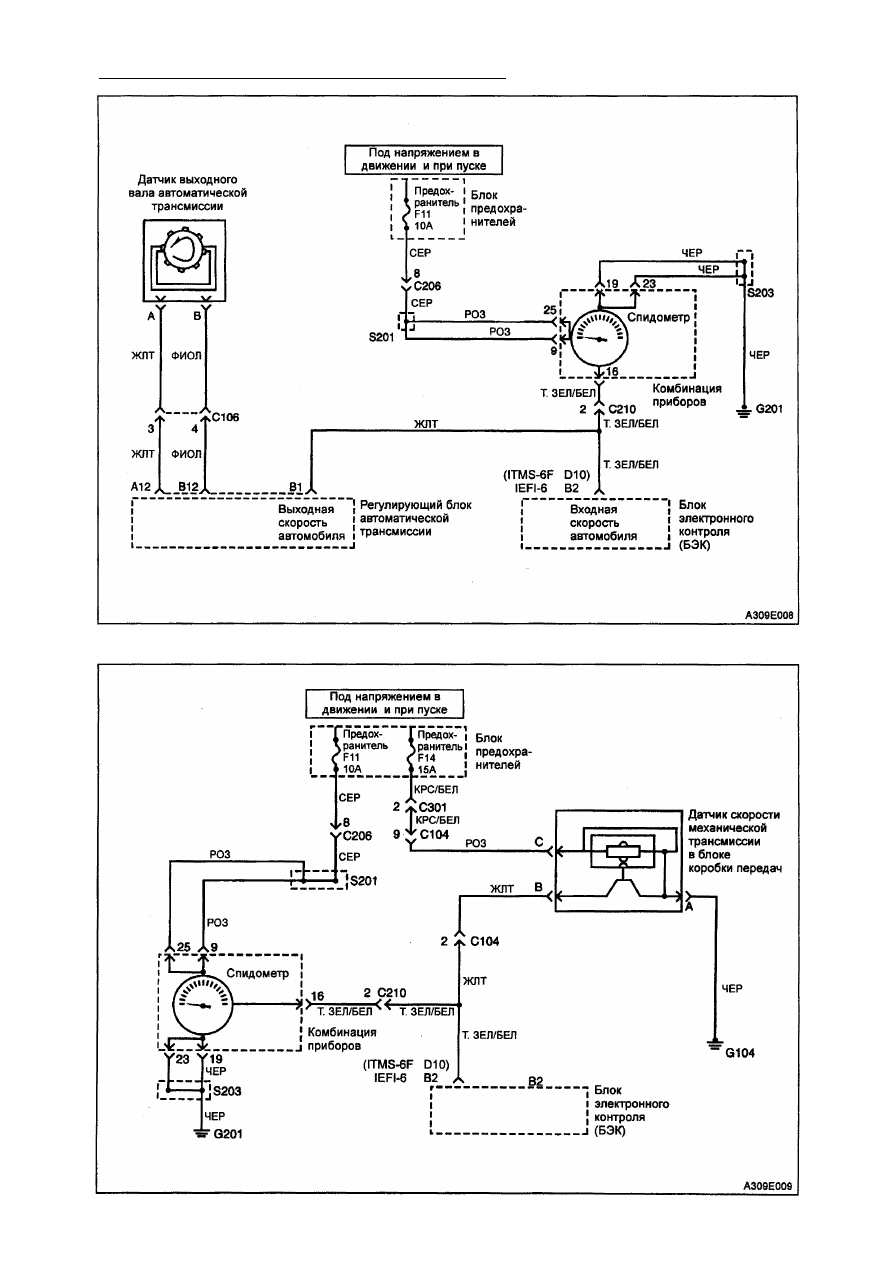

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ 9Е-7

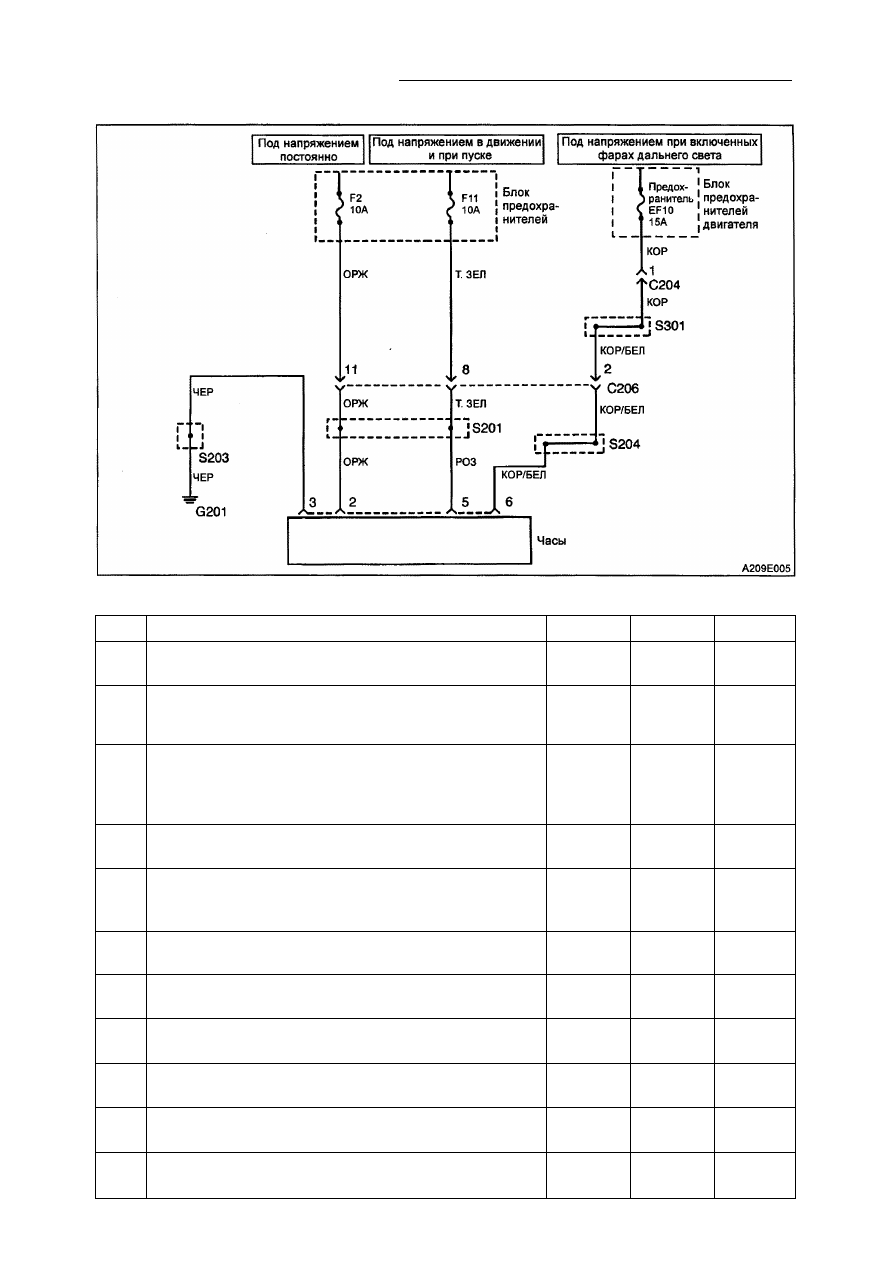

ЧАСЫ

Часы не работают

Пункт

Действие

Величина

Да

Нет

1

1. Проверить предохранители F2 и F11. Один из них

может быть разомкнут.

-

Перейти

к п. 2

Перейти

к п. 3

2

1. Проверить замыкание в цепи. Устранить его, если
нужно.

2. Заменить предохранители. Ремонт завершен?

-

Система в

порядке

-

3

1. Включить зажигание.

2. Проверить напряжение на предохранителях F2 и F11
с помощью вольтметра. Величина напряжения может

не соответствовать указанной в таблице.

11 -14 В

Перейти

к п. 5

Перейти

к п. 4

4

Замкнуть цепь подачи напряжения к предохранителю.
Ремонт завершен?

-

Система в

порядке

-

5

Проверить напряжение на зажиме 2 колодки часов с
помощью вольтметра. Величина напряжения может не

соответствовать указанной в таблице.

11 - 14 В

Перейти

к п. 7

Перейти

к п. 6

6

Замкнуть цепь между предохранителем F2 и клеммой 2
разъема часов. Ремонт завершен?

-

Система в

порядке

-

7

Включить зажигание. На клемме 5 разъема часов
может не быть напряжения.

-

Перейти

к п. 9

Перейти

к п. 8

8

Замкнуть цепь между предохранителем F11 и клеммой
5 разъема часов. Ремонт завершен?

-

Система в

порядке

-

9

Проверить цепь между клеммой 5 разъема часов и

"массой".

~0 Ом

Перейти

к п. 10

Перейти

к п. 11

10  Заменить часы. Ремонт завершен?

-

Система в

порядке

-

11

Замкнуть цепь между клеммой 5 разъема часов и
"массой" G201. Ремонт завершен?

-

Система в

порядке

-

9Е - 8 КОНТРОЛЬНО - ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

ПОДСВЕТКА КОМБИНАЦИИ ПРИБОРОВ

Лампы подсветки комбинации приборов не горят

Пункт

Действие

Величина

Да

Нет

1

1. Проверить предохранитель EF13.

Он может быть разомкнут.

-

Перейти

к п. 2

Перейти

к п. 3

2

1. Проверить наличие короткого замыкания на "массу".

Устраните неисправность.

2. Заменить предохранитель. Ремонт завершен?

-

Система в

порядке

-

3

1. Включить выключатель лампы.

2. Проверить напряжение на предохранителе EF13 с

помощью вольтметра. Величина напряжения может не

соответствовать указанной в таблице.

11  - 1 4 В

Перейти

к п. 5

Перейти

к п. 4

4

Замкнуть цепь подачи напряжения к предохранителю

EF13. Ремонт завершен?

-

Система в

порядке

-

5

С помощью омметра проверить сопротивление между
"массой" и черным проводом разъема выключателя
регулятора света. Величина сопротивления может не
соответствовать указанной в таблице.

0

Перейти

к п. 7

Перейти

к п. 6

6

Замкнуть цепь на "массу".

Ремонт завершен?

-

Система в

порядке

-

7

1. Включить выключатель лампы.

2. Проверить напряжение на коричнево-белом проводе
разъема выключателя регулятора света с помощью
вольтметра. Величина напряжения может не соответ­
ствовать указанной в таблице.

11  - 1 4 В

Перейти

к п. 9

Перейти

к п. 8

8

Замкнуть цепь между предохранителем EF13 и
коричнево-белым проводом разъема выключателя
регулятора света. Ремонт завершен?

-

Система в

порядке

-

9

1. Отсоединить выключатель регулятора света.

2. Включить выключатель лампы.
3. Проверить напряжение на темно-зеленом проводе
разъема выключателя регулятора света с помощью

вольтметра. Величина напряжения может не соответ­

ствовать указанной в таблице.

11 - 14В

Перейти

к п. 11

Перейти

к п. 10

10

Замкнуть цепь между темно-зеленым проводом разъе­
ма выключателя регулятора света и колодкой S204.
Ремонт завершен?

-

Система в

порядке

-

11  Заменить выключатель регулятора света.

-

Система в

порядке

-
