7В - 58 УПРАВЛЕНИЕ СИСТЕМАМИ ОВК
Процедура сборки
Примечание: Во время установки под
шипника не подпирайте ротор путем уста
новки обода шкива на плоскую поверх
ность, иначе лицевая сторона ротора
может быть повреждена.
1. Переверните ротор шкива и установите
его на опорные блоки, чтобы пол
ностью подпереть втулку ротора во
время установки подшипника.

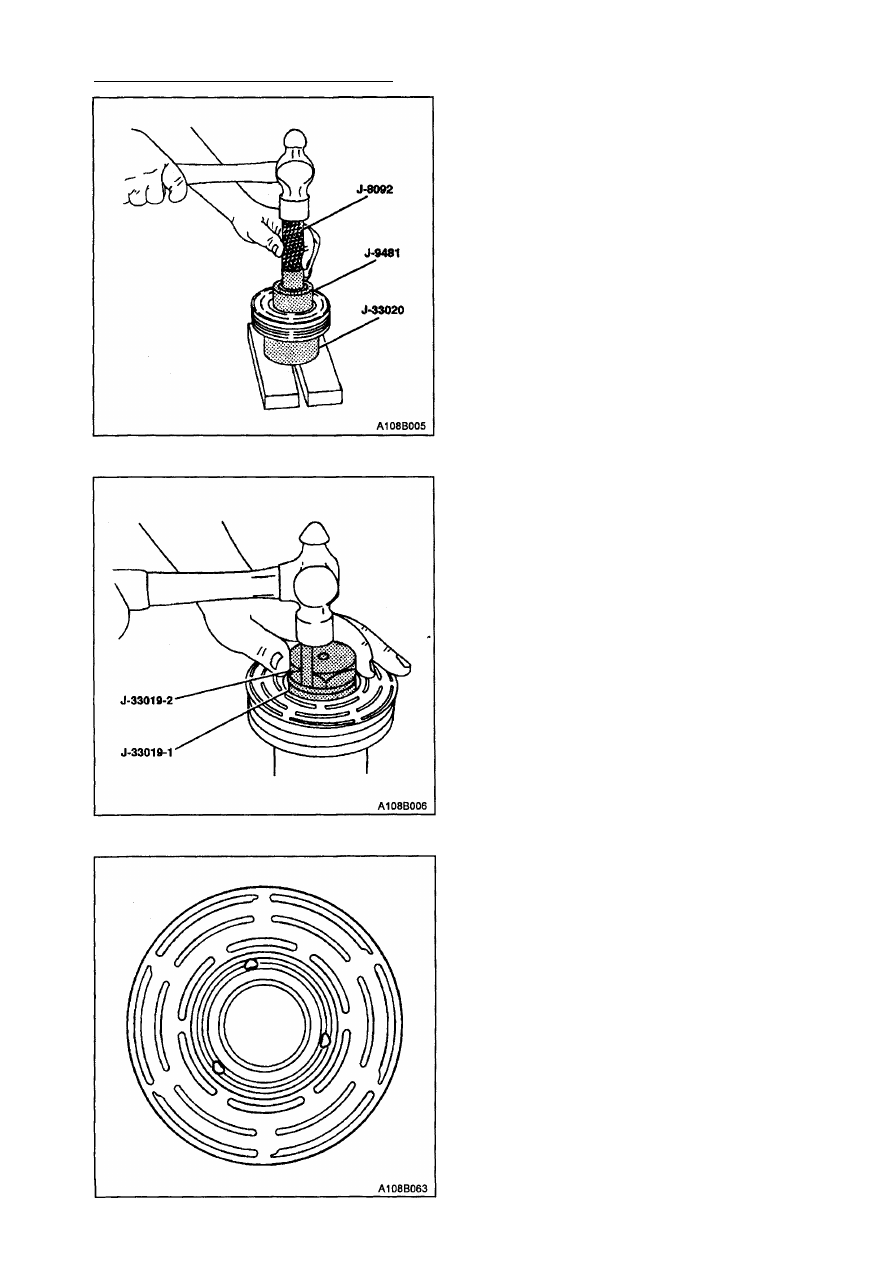

2. Отцентрируйте новый подшипник пря
мо в осевом отверстии шкива. Ис
пользуйте приспособление для уста
новки подшипника J-9481 и ручку во
ротка J-8092; вгоните подшипник пол
ностью в отверстие шкива.
3. Установите направляющую установки
подшипника J-33019-1 и установочный
штифт подшипника J-33019-2 в сере
дину втулки ротора. Сдвиньте узел ро
тора и подшипника на блоке, чтобы
обеспечить полный упор для втулки
под установкой штифта для кернения.
Может быть использована износостой
кая резиновая полоска для удержания
керновочного штифта в направляю
щей. Штифт должен быть правильно
установлен в направляющие после
каждого удара по нему.
Внимание: При ударах по штифту
молотком будьте осторожны, что
бы не получить травму.
Примечание: Проверьте, чтобы "вмяти
на" металла не касалась наружной дорож
ки качения подшипника. Иначе наружная
дорожка качения может быть деформи
рована.

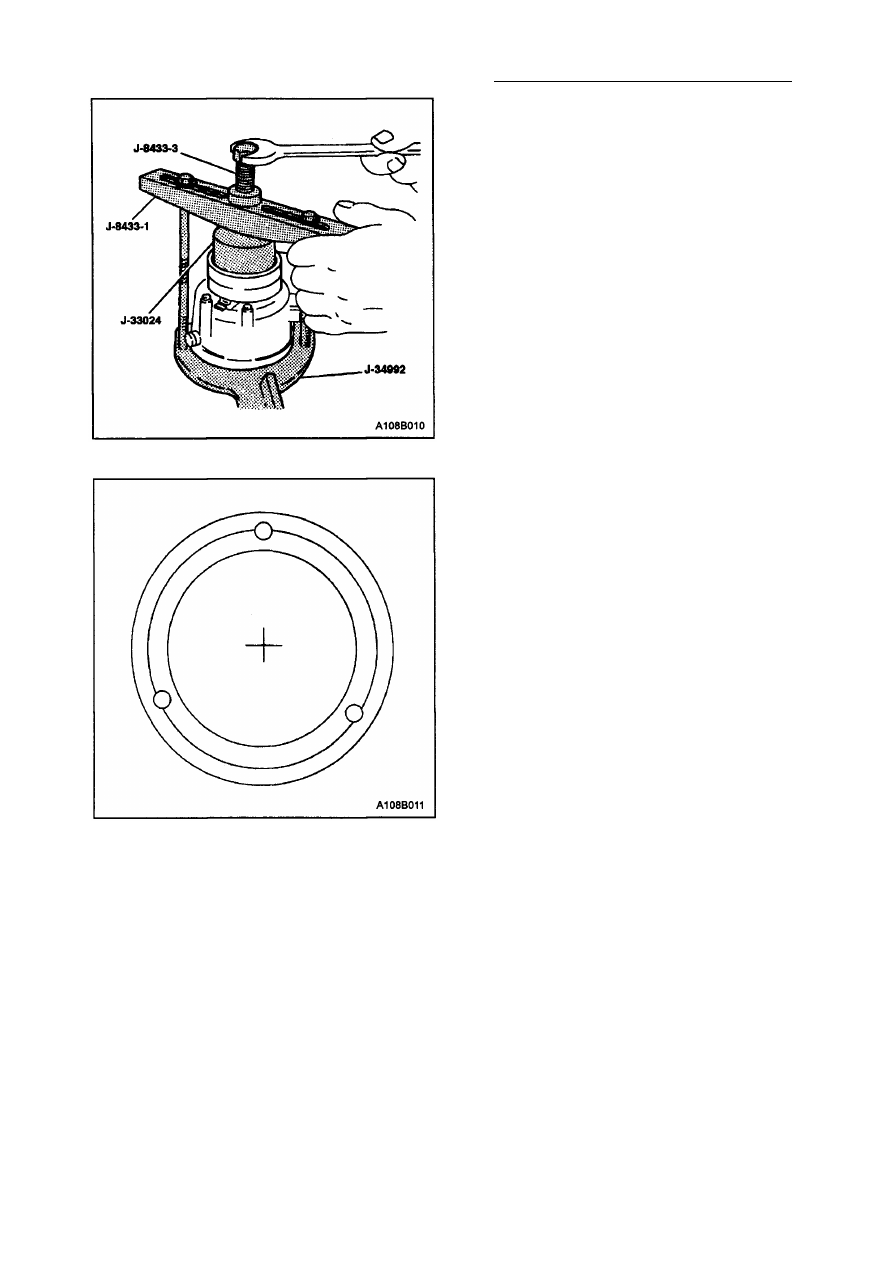

4. Бейте по штифту молотком, пока вмя
тина в металле не приблизится к под
шипнику, но не касаясь его. Вмятина в
металле не должна касаться наружной
дорожки качения. Зафиксируйте в трех
местах с промежутком 120.
