СИСТЕМА ОТОПЛЕНИЯ И ВЕНТИЛЯЦИИ 7А -15

ОРГАНЫ УПРАВЛЕНИЯ

Пункт

Действие

Величина

Да

Нет

1

Проверьте жалобы потребителя. Жалобы потребите­

ля оправданы?

-

Перейти

к п. 2

Система в

порядке

2

Требуется чрезмерное усилие, чтобы вращать регу­
лятор?

-

Перейти

к п. 5

Перейти

к п. 3

3

Двигается ли очень легко дверца при настройке на

интенсивный обдув?

-

Перейти

к п. 4

Система в

порядке

4

1. Замените гибкий трос на трос большей длины.

2. Добавьте петлю в трассу троса с целью увеличе­
ния усилия, необходимого для вращения регулятора.
3. Проверьте на предмет неправильного зацепления
приборной панели с новой трассой троса.

Регулятор работает нормально?

-

Система в

порядке

Перейти

к п. 5

5

Проверьте троса на предмет неправильной трасси­
ровки, перекручивания, зацепления с проводкой или

других зацеплений с приборной панелью.

Обнаружена какая-либо проблема с тросами?

-

Перейти

к п. 6

Перейти

к п. 7

6

Отремонтируйте по необходимости.
Ремонт завершен?

-

Система в

порядке

-

7

1. Снимите трос с заслонки.

2. Перемещайте заслонку циклически вручную.
3. Проверьте надежность соединения заслонки. На­

дежно ли соединение?

-

Перейти

к п. 8

Перейти

к п. 11

8

Проверьте уплотнение заслонки на предмет пра­
вильной установки. Уплотнение дверцы нормаль-ное?

-

Перейти

к п. 9

Перейти

к п. 10

9

1. Проверьте защемленную дверцу на предмет цент­

ровки оси, искривленной оси или дверцы, или короб­

леного корпуса.
2. Отремонтируйте при необходимости.

Ремонт завершен?

-

Система в

порядке

-

10

Отремонтируйте уплотнение заслонки при необходи­
мости. Ремонт завершен?

-

Система в

порядке

-

11

Проверьте на предмет защемления регулятора.
Регулятор защемлен?

-

Перейти

к п. 13

Перейти

к п. 12

12

1. Переустановите трос на заслонку.

2. Проверьте зазоры между компонентами трос / пе­
редний щиток.
3. Устраните любые зацепления.
Ремонт завершен?

-

Система в

порядке

-

13

1. Снимите трос с регулятора.

2. Проверьте регулятор на предмет защемления.

Регулятор защемлен?

-

Перейти

к п. 14

Перейти

к п. 15

14

Замените регулятор.
Ремонт завершен?

-

Система в

порядке

-

15

Замените трос.
Ремонт завершен?

-

Система в

порядке

-

7А -16 СИСТЕМА ОТОПЛЕНИЯ И ВЕНТИЛЯЦИИ

Шум вентилятора

Пункт

Действие

Величина

Да

Нет

1

Проверьте жалобы потребителя.

Жалобы потребителя оправданы?

-

Перейти

к п. 2

Система в

порядке

2

1. Садитесь в машину.

2. Закройте двери и окна.
3. Включите зажигание.
4. Установите скорость вращения вентилятора "4".
5. Установите регулятор температуры на "полный
холод".
6. Переключайте циклически скорости вращения
вентилятора, режимы и температурные режимы,
чтобы определить источник шума.
Является ли шум вентилятора постоянным при высо­

ких скоростях вращения или определенных режимах,
но отсутствует при низких скоростях вращения или на

других режимах?

-

Перейти

к п. 11

Перейти

к п. 3

3

Проверьте вибрации от электродвигателя вентиля­

тора и узла вентилятора на каждой скорости враще­

ния на ощупь на корпусе электродвигателя вентиля­

тора. Чувствуете чрезмерные вибрации?

-

Перейти

к п. 6

Перейти

к п. 4

4

1. Снимите электродвигатель вентилятора и венти­

ляторный узел. См. главу "Электродвигатель вен­
тилятора" в этом разделе.
2. Проверьте на наличие посторонних предметов в
отверстии входного устройства вентилятора.
Обнаружены посторонние предметы на входе венти­
лятора?

-

Перейти

к п. 5

Перейти

к п. 6

5

Удалите посторонние предметы.

Ремонт завершен?

-

Система в

порядке

Переходите

к п. 6

6

1. Обследуйте дутьевой вентилятор на наличие из­

ношенных участков, потрескавшихся лопаток и сту­
пицы, ослабленной пайки крепления вентилятора или
плохой центровки.
2. Обследуйте корпус вентилятора на наличие изно­
шенных участков.
Обнаружены какие-либо проблемы?

-

Перейти

к п. 7

Перейти

к п. 9

7

Смажьте электродвигатель.
Ремонт завершен?

-

Система в

порядке

Перейти

к п. 8

8

Замените электродвигатель и вентиляторный узел.

Ремонт завершен?

-

Система в

порядке

Перейти

к п. 9

9

Если слышен шум типа щелчков, тиканья или воя,

замените электродвигатель. Ремонт завершен?

-

Система в

порядке

Перейти

к п. 10

10

Снова установите первоначальный электродвига­

тель. Проблема все еще остается?

-

Перейти

к п. 11

Перейти

к п. 13

11

1. Установите скорость вращения вентилятора "4".

2. Проверьте регулятор температуры в положениях от
"полный горячий" до "полный холодный" в режимах
"стеклообдув", "пол", и"вентиляция".
Шум возникает только в режиме стеклообдува?

-

Перейти

к п. 12

Перейти

к п. 13

СИСТЕМА ОТОПЛЕНИЯ И ВЕНТИЛЯЦИИ 7А - 17

Шум вентилятора (окончание)

Пункт

Действие

Величина

Да

Нет

12

1. Проверьте воздухопроводы на наличие препятст­

вий или посторонних предметов.
2. Удалите все препятствия или посторонние пред­
меты.
3. Проверьте дверные уплотнения пол / обдув стек­
ла.
4. Отремонтируйте или замените воздухопроводы и

дверные уплотнения.

Ремонт завершен?

-

Система в

порядке

-

13

Шум возникает только в режиме "пол"?

-

Перейти

к п. 12

Перейти

к п. 14

14

Шум возникает только в режиме "вентиляция"?

-

Перейти

к п. 15

Перейти

к п. 16

15

1. Проверьте воздухопроводы на наличие препятст­

вий или посторонних предметов.
2. Удалите все препятствия и посторонние предметы.
3. Проверьте вентиляционные дверные уплотнения.

4. Отремонтируйте или замените вентиляционные
дверные уплотнения.

Ремонт завершен?

-

Система в

порядке

-

16

Шум присутствует на всех режимах, но не при всех
положениях регулятора температуры?

-

Перейти

к п. 17

Перейти

к п. 18

17

1. Проверьте температурные дверные уплотнения.

2. Отремонтируйте или замените температурные
уплотнения.

Ремонт завершен?

-

Система в

порядке

-

18

1. Проверьте систему на наличие препятствий или

посторонних предметов между вентилятором и зас­

лонкой регулирования температуры.
2. Отремонтируйте или замените любые детали по

необходимости.
Ремонт завершен?

-

Система в

порядке

Перейти

к п. 2

7А -18 СИСТЕМА ОТОПЛЕНИЯ И ВЕНТИЛЯЦИИ

ТЕХНИЧЕСКОЕ

ОБСЛУЖИВАНИЕ И

РЕМОНТ

ОБСЛУЖИВАНИЕ НА

АВТОМОБИЛЕ

НАКЛАДКА ТРОСА УПРАВЛЕНИЯ

Из-за того, что трос и оправы троса имеют
фиксированные длины, невозможно осу­
ществить наладку троса.
Нельзя также отрегулировать соединение
корпуса нагреватель / распределение
воздуха.
Если есть подозрение на плохую работу,
проверьте правильность работы регуля­

тора и механических створок корпусного
узла нагреватель / распределитель воз­
духа.

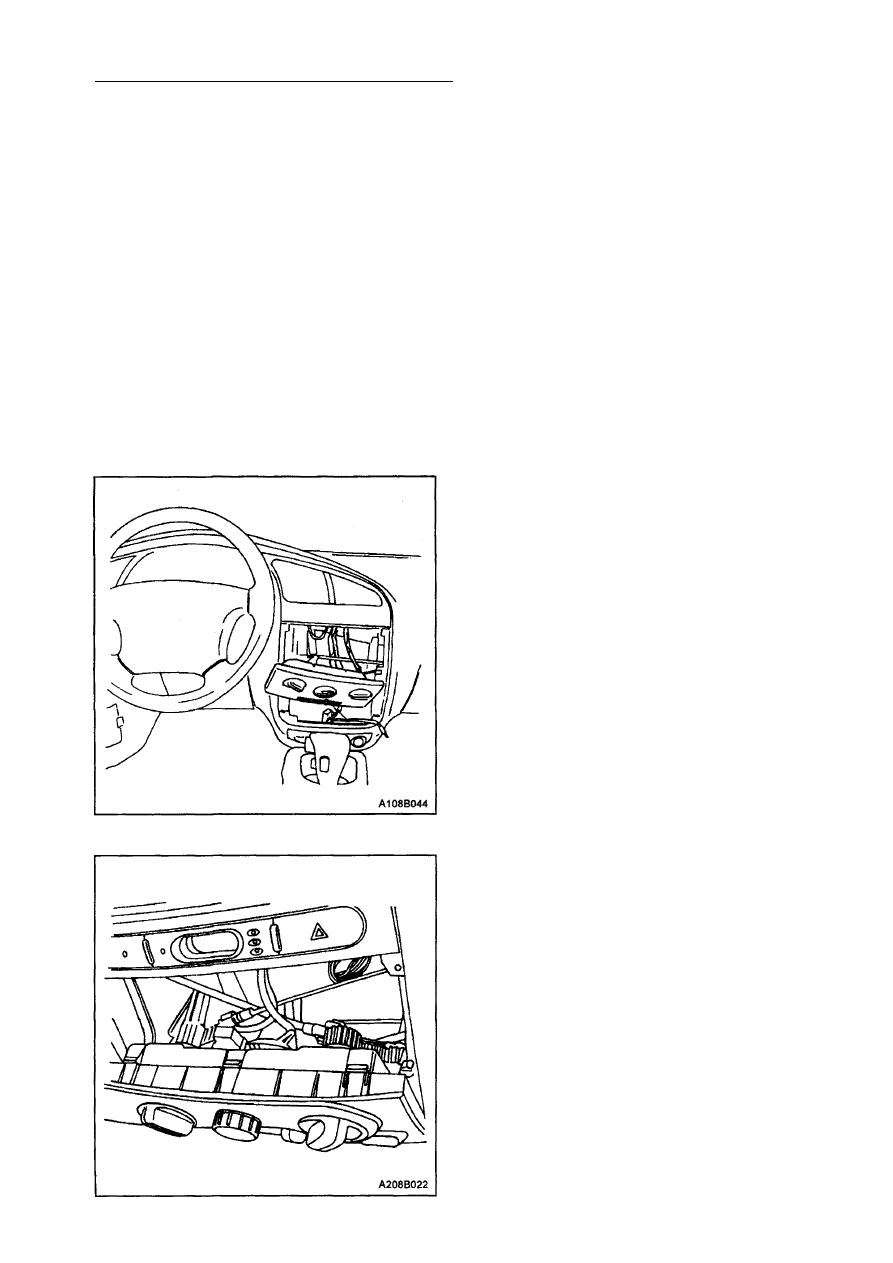

УЗЕЛ УПРАВЛЕНИЯ

(Показан вариант левостороннего

управления, для правостороннего -
аналогичен)

Процедура снятия
1. Отсоедините отрицательный провод

батареи.

2. Снимите аудиосистему, см. раздел 9F

"Аудиосистема".

3. Снимите нижние левые и нижние пра­

вые винты, скрепляющие ручку управ­

ления системой обогрева, вентиляции

и кондиционирования (ОВК).

4. Снимите ручку управления, выдерги­

вая наружу, чтобы обеспечить зазор

для снятия троса.

5. Отсоедините троса механического уп­

равления, осторожно приподнимая
монтажную петельку троса и отцепляя
оболочку троса от механического пол­

зуна.

Внимание: Отметьте расположение тро­
сов и их оболочек, чтобы облегчить их об­
ратную установку.

6. Отсоедините колодку.
