4G - 8 РУЧНОЙ ТОРМОЗ

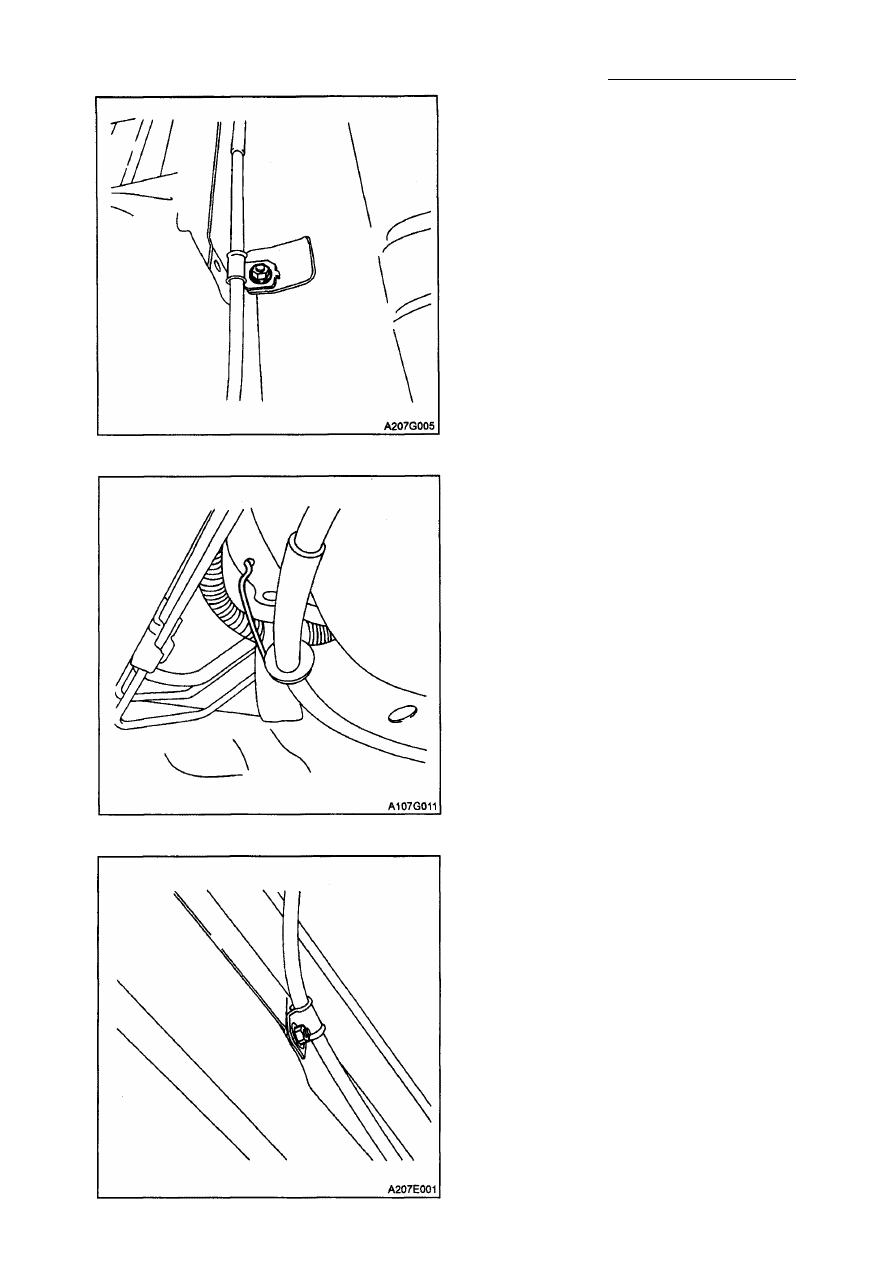

10. Вытащите тормозной трос с зажима

проводов (только со стороны пасса­
жира).

11. Захватите и вытащите тормозной трос

с удерживающего кронштейна, нахо­

дящегося рядом с зажимом проводов.

12. Удалите гайку, прикрепляющую трос

тормоза к кронштейну топливного

бака. Снимите трос.

13. Отсоедините тормозные тросы с урав­

нителя.

14. Снимите уравнитель.

РУЧНОЙ ТОРМОЗ 4 G - 9

Монтаж

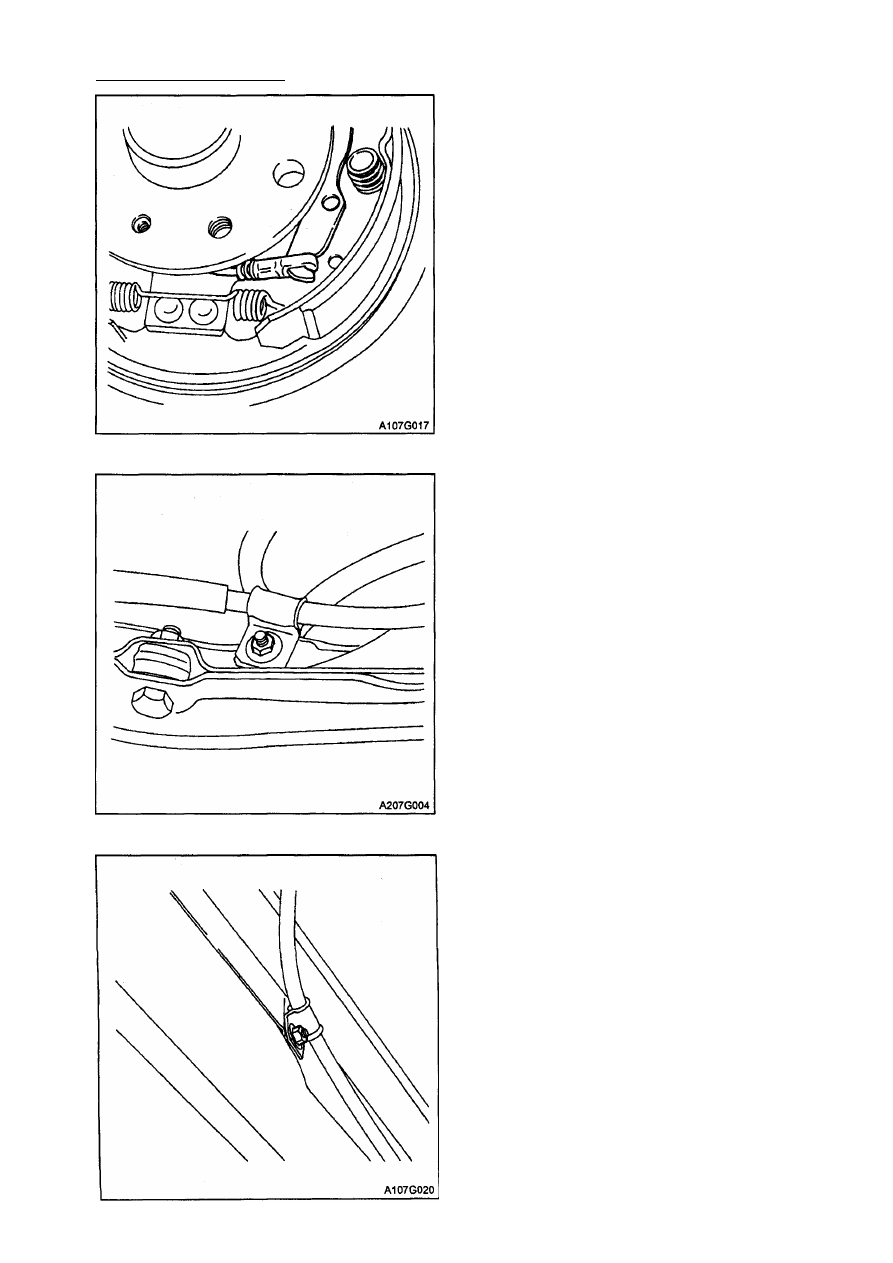

1. Протяните новый трос ручного тормо­

за через опорный щит тормозного

механизма. Используйте новый трос,
если первоначальный протерт или
поврежден. Присоедините трос к рыча­
гу ручного привода колодок.

2. Вставьте пластмассовую втулку в

опорный щит тормозного механизма и
вдавите стопорное кольцо. Удосто­
верьтесь, что трос ручного тормоза
правильно проложен.

3. Для автомобилей с АБС (показано на

рисунке), установите тормозные ба­
рабаны и стопорный винт. Для авто­
мобилей без АБС, установите тор­
мозной барабан и закрепите его вин­

том и новым шплинтом.

Затяжка

Затяните винт крепления заднего тормоз­
ного барабана (АБС) до величины 4 Н•м.
Затяните гайку заднего тормозного ба­
рабана (без АБС) до величины 20 Н•м,
минус 180°, плюс 1 Н•м.

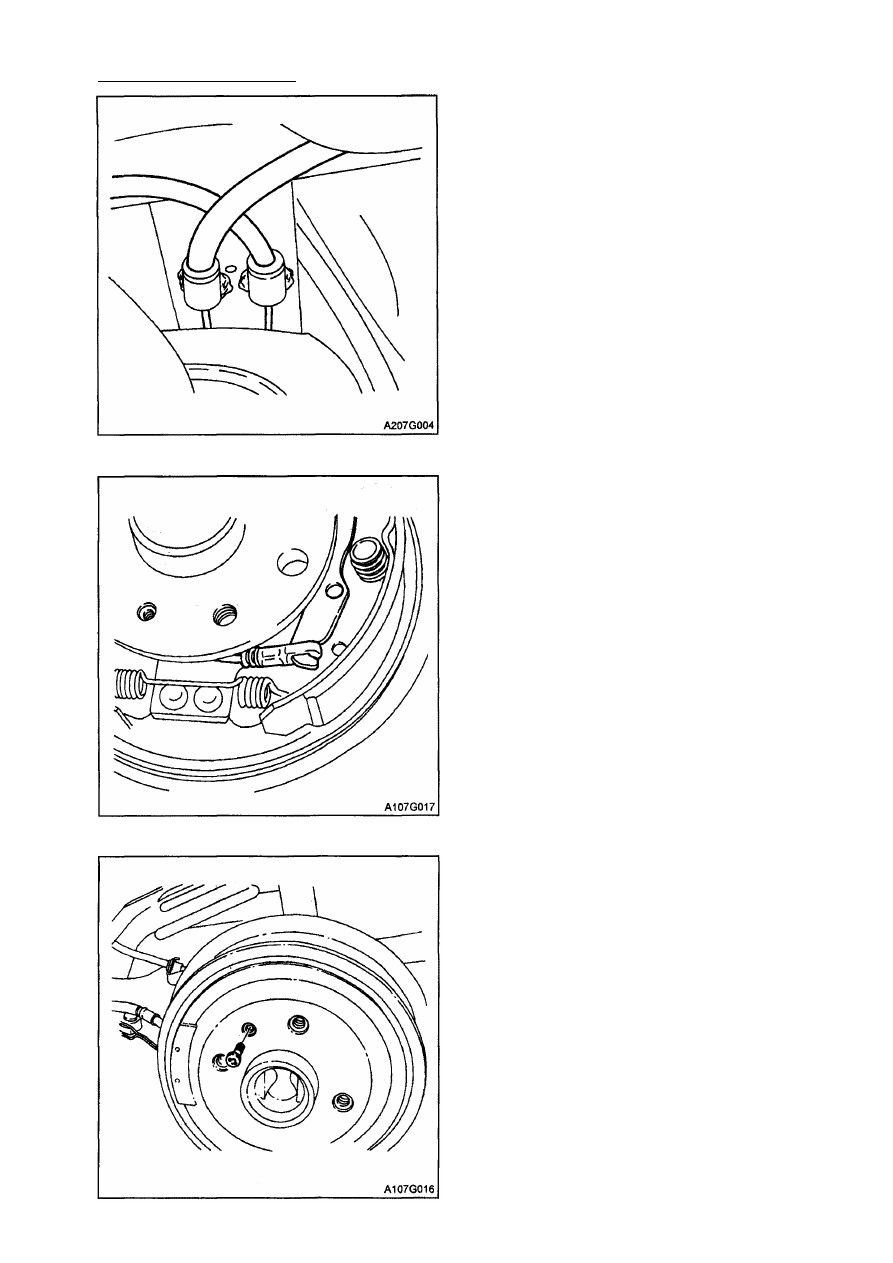

15. Снимите тросы ручного тормоза с

кронштейна, приваренного к кузову.

4G-10 РУЧНОЙ ТОРМОЗ

4. Поставьте задние колеса. Обратитесь

к разделу 2Е "Шины и колеса".

5. Установите трос ручного тормоза на

кронштейне топливного бака.

Затяжка
Затяните гайку крепления троса ручного

тормоза к кронштейну топливного бака до

величины 12 Н•м.

6. Установите трос ручного тормоза на

зажим проводов (только со стороны

пассажира).

7. Вставьте трос ручного тормоза в удер­

живающий кронштейн, находящийся

рядом с зажимом проводов.

8. Установите трос ручного тормоза на

боковые кронштейны днища кузова на

каждой стороне автомобиля, и на

кронштейн, находящийся рядом с

боковым кронштейном днища кузова

(только со стороны водителя).

Затяжка
Затяните гайки крепления троса ручного

тормоза к боковым кронштейнам днища

кузова и к рядом находящемуся кронш­

тейну до величины 12 Н•м.

РУЧНОЙ ТОРМОЗ 4G-11

9. Установите трос ручного тормоза на

кронштейны задней оси на каждой
стороне автомобиля.

Затяжка

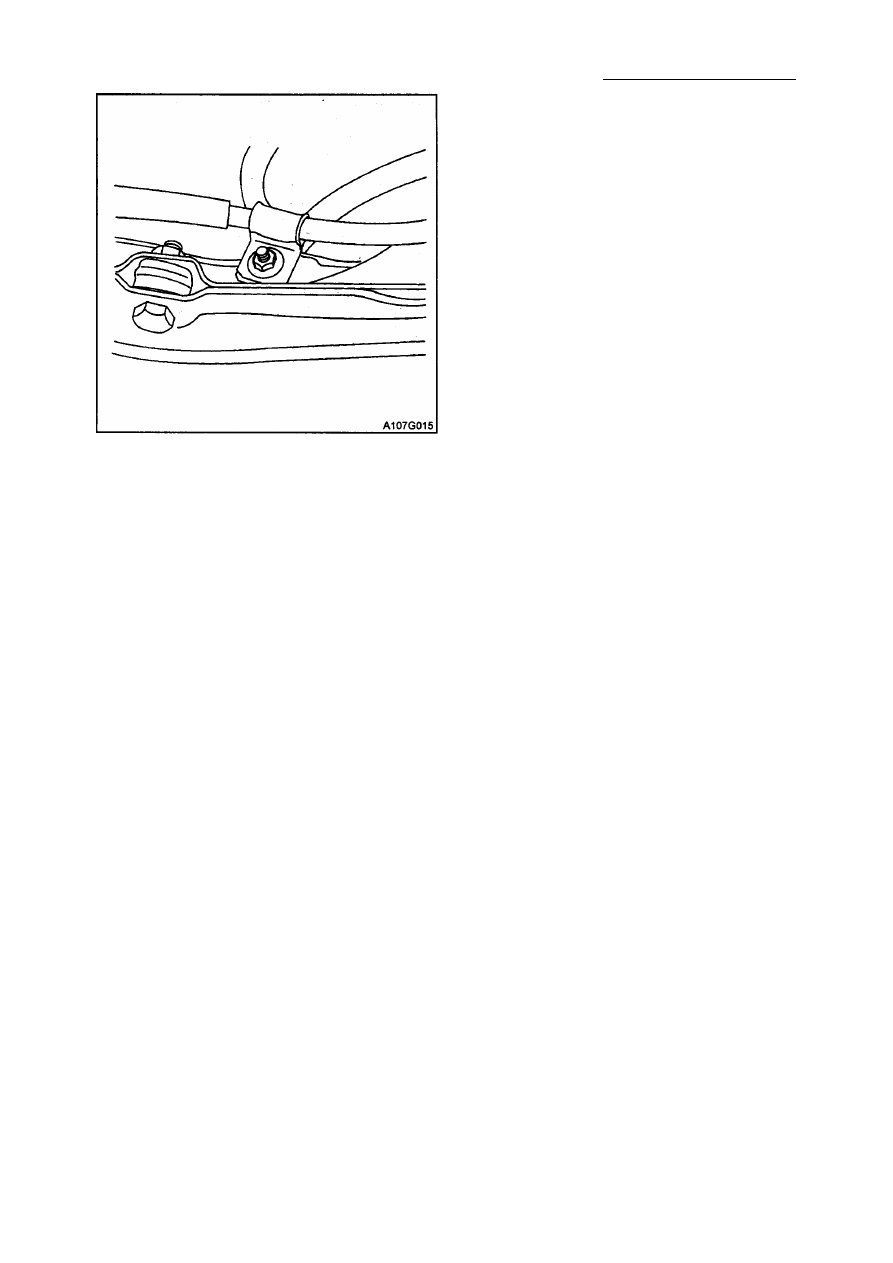

Затяните гайку крепления троса ручного
тормоза к кронштейнам задней оси до
величины 12 Н•м.

10. Пропустите тросы ручного тормоза че­

рез кронштейн, приваренный к кузову.

11. Для того, чтобы установить уравнитель

троса, передний глушитель и тепловой

экран, обратитесь к подразделу "Ры­
чаг привода ручного тормоза" дан­
ного раздела.

12. Если рычаг ручного привода колодок

был оттянут назад перед демонтажом

тормозного барабана, нажмите этот

рычаг вперед и произведите регули­
ровку ручного тормоза. Обратитесь к
подразделу "Рычаг привода ручного
тормоза" данного раздела.
