АНТИБЛОКИРОВОЧНАЯ СИСТЕМА 4F - 91

Код А034 - Цепь левого заднего датчика скорости разомкнута

или короткозамкнута на массу или аккумуляторную батарею (продолжение)

Пункт

Действие

Величина

Да

Нет

13

1. Отсоедините проводку от датчика скорости левого

заднего колеса.
2. Воспользуйтесь цифровым омметром для измере­
ния сопротивления между клеммой A3 проводки ко­
лодки J1 ЭМУТ и клеммой А проводки колодки датчи­

ка скорости левого заднего колеса.
Цифровой омметр показывает сопротивление опре­

деленной величины?

J 2 Ом

Перейти

к п. 15

Перейти

к п. 14

14

1. Устраните высокое сопротивление в цепи проводов

черного цвета.
2. Если проводка датчика скорости колеса поврежде­
на, замените ее. Ремонт завершен?

-

Система в

порядке

-

15

Воспользуйтесь цифровым омметром для измерения

сопротивления между клеммой В2 проводки колодки
J1 ЭМУТ и клеммой В проводки колодки датчика ско­
рости левого заднего колеса.
Цифровой омметр показывает сопротивление опре­

деленной величины?

J 2 Ом

Перейти

к п. 17

Перейти

к п. 16

16

1. Устраните высокое сопротивление в цепи проводов

красного цвета.
2. Если проводка датчика скорости колеса поврежде­
на, замените ее. Ремонт завершен?

-

Система в

порядке

-

17

Воспользуйтесь цифровым омметром для измерения

сопротивления между клеммой А и клеммой В датчи­
ка скорости левого заднего колеса.
Находится ли величина сопротивления в установлен­
ных пределах тогда, когда температура датчика равна
5-43Т?

1502-

2103 Ом

Перейти

к п. 18

Перейти

к п. 19

18

1. Это периодически возникающая неисправность.

2. Проверьте все колодки и проводки на наличие пов­
реждения, могущего вызвать короткое замыкание тог­

да, когда подключены все элементы.

3. Устраните все обнаруженные повреждения.
Ремонт завершен?

-

Система в

порядке

-

19

Замените датчик скорости колеса.

Ремонт завершен?

-

Система в

порядке

-

20

1. Отсоедините проводку датчика скорости заднего

колеса от электропроводки пола на колодке С902. Это
четырехштыревая колодка, расположенная справа
под машиной, над задним мостом.
2. Воспользуйтесь цифровым омметром для измере­
ния сопротивления между массой и клеммой В2 про­
водки колодки J1 ЭМУТ. Цифровой омметр показыва­

ет сопротивление определенной величины?

Перейти

к п. 22

Перейти

к п. 21

21

Устраните короткое замыкание на массу в цепи прово­

дов красного цвета между ЭМУТ и колодкой С902.

Ремонт завершен?

-

Система в

порядке

-

22

Воспользуйтесь цифровым омметром для измерения

сопротивления между массой и клеммой A3 колодки
J1 ЭМУТ. Цифровой омметр показывает сопротивле­
ние определенной величины?

Перейти

к п. 24

Перейти

к п. 23

4F - 92 АНТИБЛОКИРОВОЧНАЯ СИСТЕМА

Код А034 - Цепь левого заднего датчика скорости разомкнута

или короткозамкнута на массу или аккумуляторную батарею (окончание)

Пункт

Действие

Величина

Да

Нет

23

Устраните короткое замыкание на массу в цепи про­

водов черного цвета. Ремонт завершен?

-

Система в

порядке

-

24

1. Тщательно повторно обрызгайте соляным водным

раствором проводку датчика скорости левого заднего
колеса.
2. Отсоедините от датчика проводку датчика скорости

левого заднего колеса.
3. Воспользуйтесь цифровым омметром для измере­

ния сопротивления между массой и клеммой А, затем
клеммой В проводки датчика скорости левого заднего
колеса. Цифровой омметр показывает сопротивление
определенной величины?

Перейти

к п. 26

Перейти

к п. 25

25

Замените датчик скорости левого заднего колеса. Эта
проводка служит для обоих задних колес.
Ремонт завершен?

-

Система в

порядке

-

26

Воспользуйтесь цифровым омметром для измерения

сопротивления между массой и клеммой А датчика
скорости левого заднего колеса.

Цифровой омметр показывает сопротивление опреде­

ленной величины?

Перейти

к п. 27

Перейти

к п. 28

27

1. Это периодически возникающая неисправность.

2. Проверьте все колодки и проводки на наличие пов­
реждения, могущего вызвать короткое замыкание на
напряжение тогда, когда подключены все элементы.
3. Устраните все обнаруженные повреждения.

Ремонт завершен?

-

Система в

порядке

-

28

Замените датчик скорости колеса.

Ремонт завершен?

-

Система в

порядке

-

АНТИБЛОКИРОВОЧНАЯ СИСТЕМА 4F • 93

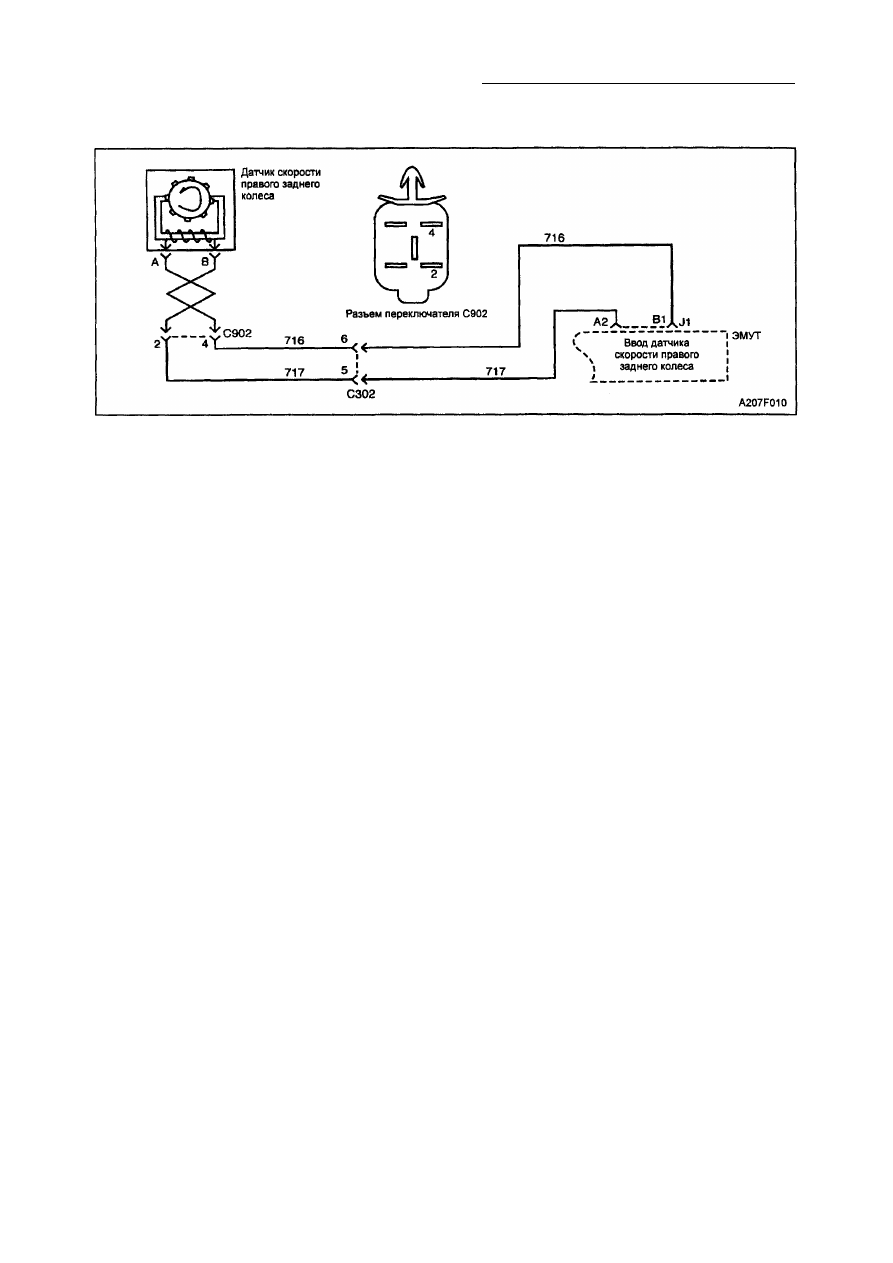

КОД А035 ЦЕПЬ ПРАВОГО ЗАДНЕГО ДАТЧИКА СКОРОСТИ РАЗОМКНУТА

ИЛИ КОРОТКОЗАМКНУТА НА МАССУ ИЛИ АККУМУЛЯТОРНУЮ БАТАРЕЮ

Описание схемы
Поскольку зубчатый венец обходит датчик
скорости колеса, происходящие в электро­
магнитном поле изменения приводят к тому,
что датчик скорости колеса вырабатывает
синусоидальное напряжение (переменного

тока), сигнал которого пропорционален ско­

рости колеса. Величина сигнала непос­
редственно связана со скоростью колеса, и
расстоянием отдатчика колеса к зубчатому
венцу (упоминается как воздушный зазор).

Диагностика

На основании данного теста обнаруживают
короткое замыкание на аккумуляторную ба­

тарею, на массу или разомкнутый контур в

цепи датчика скорости правого заднего ко­

леса.

Причины

• Цепь датчика скорости колеса коротко-

замкнута на аккумуляторную батарею
или массу.

• Неплотное соединение в цепи скорости

колеса.

• Очень высокое сопротивление датчика

скорости колеса.

• Неисправность ЭМУТ.

Отказ в действии
Это нормируемое операционное поврежде­
ние. АБС отключена, загорается ее сигналь­
ная лампочка. Рекомендуется переустано­
вить приводы тормозов для приведения их в
исходное положение.
Описание тестов
Приведенные ниже цифры относятся к ста­

диям, указанным в диагностической таб­
лице.

2. Этим тестом проверяется наличие ко­

роткого замыкания на массу в проводке

датчика скорости колеса.

3. Этим тестом проверяется наличие ко­

роткого замыкания в проводке датчика
скорости колеса.

4. Проведение этого теста гарантирует, что

неисправность не была вызвана пов­
реждением электросхемы.

8. Этим тестом проверяется наличие ко­

роткого замыкания в цепи проводов ко­
ричневого цвета.

10. Этим тестом проверяется наличие ко­

роткого замыкания в цепи проводов бе­

лого цвета.

13. Этим тестом проверяется наличие высо­

кого сопротивления в цепи проводов ко­
ричневого цвета.

15. Этим тестом проверяется наличие высо­

кого сопротивления в цепи проводов бе­

лого цвета.

17. Этим тестом проверяется точное сопро­

тивление датчика скорости колеса

20. Этим тестом проверяется наличие ко­

роткого замыкания на массу в цепи про­
водов белого цвета

22. Этим тестом проверяется наличие ко­

роткого замыкания на массу в цепи про­
водов коричневого цвета.

Внимание: не допускайте попадания влаги
ни на какую колодку датчика скорости ко­

леса.

24. Этим тестом проверяется наличие ко­

роткого замыкания на массу в проводке

датчика скорости заднего колеса.

26. При проведении этого теста подтверж­

дается, что на датчике скорости колеса

нет короткого замыкания на массу.

1. Этим тестом проверяется точное сопро­

тивление катушки датчика скорости ко­
леса.

4F-94 АНТИБЛОКИРОВОЧНАЯ СИСТЕМА

Виды диагностической помощи
"Периодически" возникающая неисправ­
ность может быть вызвана слабым соеди­
нением, протершейся изоляции проводов
или наличием внутри изоляции сломанного
проводка.
Используя возможности сканера, определи­

те частоту возникновения неисправности,

как описано в "Диагностике с помощью ска­
нера".
Если в отзывах клиента отмечается, что сиг­
нальная лампочка АБС загорается только
при изменении влажности окружающей сре­

ды (дождь, снег, мойка машины), тщательно

проверьте все электросхемы датчика ско­
рости колеса на предмет признаков корро­
зии или попадания влаги. Если в настоящий
момент код не установлен, сотрите коды и,
проделайте следующее:

1. Обрызгайте место, предположительно

подверженное коррозии или проникнове­
нию влаги, 5 % соляным водным раство­
ром (10 мл [2 чайные ложки] соли на
355 мл воды).

2. Проверьте приводы тормозов автомоби­

ля при езде по дорогам с различными

поверхностями (ухабы, повороты и т.п.)
со скоростью свыше 24 км/ч в течение, по
крайней мере, 30 сек.

3. Если код возвращается, замените пред­

положительно поврежденную проводку.

Следует тщательно проверить каждую
электрическую схему, которая, предполо­
жительно, может периодически способст­
вовать возникновению неисправности, на
предмет наличия отвинченных клемм, не­
правильного соединения, сломанных бло­
кировок, неправильно собранных или пов­
режденных клемм, неправильного соеди­
нения проводки клемм или повреждения
электропроводки.
Сопротивление датчика скорости колеса
будет расти по мере увеличения темпера­
туры.
Меняя датчик скорости колеса, проверьте,
нет ли коррозии и/или признаков проникно­

вения влаги на клеммы датчика и проводку
колодки. Замените проводку датчика ско­
рости колеса при наличии признаков корро­

зии или попадания влаги. Меняя проводку
датчика скорости колеса, проверьте клем­

мы датчика. Обнаружив признаки попада­
ния влаги, замените датчик скорости коле­
са. См. подраздел "Датчик скорости зад­

него колеса".

Внимание: бывает трудно обнаружить мес­

то периодически возникающих неисправ­

ностей датчика скорости колеса. Позаботь­

тесь о том, чтобы не повредить никаких

электросоединений перед тем, как присту­

пить к выполнению указаний определенной

стадии диагностической таблицы. Этим Вы
обеспечите то, что периодически возникаю­
щее замыкание не будет устранено до об­

наружения источника возникновения неисп­
равности.

Код А035 - Цепь правого заднего датчика скорости разомкнута

или короткозамкнута на массу или аккумуляторную батарею

Пункт

Действие

Величина

Да

Нет

1

1. Поверните выключатель зажигания в положение
LOCK,

2. Тщательно обрызгайте проводку датчика скорости
на правом заднем колесе 5 % соляным водным раст­
вором.
3. Отключите колодку J1.
4. Воспользуйтесь цифровым омметром для измере­
ния сопротивления между клеммами А2 и В1 колодки
J1 на проводке ЭМУТ.
Величина сопротивления находится в установленных
пределах тогда, когда температура датчика 5 - 43°С?

969-

1185 Ом

Перейти

к п. 2

Перейти

к п . 13

2

Измерьте сопротивление между массой и клеммой В1
проводки колодки J1 ЭМУТ.
Цифровой омметр показывает сопротивление опреде­

ленной величины?

Перейти

к п. 3

Перейти

к п. 20
