АНТИБЛОКИРОВОЧНАЯ СИСТЕМА 4F - 23

Код А014 - Разомкнут контакт цепи реле

состояния АБС (продолжение)

Пункт

Действие

Величина

Да

Нет

12

1. Подсоединить заново все колодки.

2. Установить выключатель зажигания в положение
ON.
Код А014 вновь появляется?

-

Перейти

к п. 13

Перейти

к "Видам

диагности­

ческой

помощи"

13

Заменить ЭМУТ.

Ремонт завершен?

-

Система в

порядке

-

14

1. Установить выключатель зажигания в положение

LOCK.
2. Отсоединить колодку С302 проводки I/P.
3. Используя цифровой омметр измерить сопротивле­
ние между выводом 1 колодки С302 и выводом А11
колодки J1 проводки ЭМУТ.
Сопротивление ниже заданной величины при темпе­
ратуре приблизительно 24°С?

95 Ом

Перейти

к п. 15

Перейти

к п. 27

15

Используя цифровой вольтметр измерить напряже­
ние между положительным и отрицательным вывода­
ми аккумуляторной батареи.
Напряжение выше заданной величины?

10 В

Перейти

к п. 16

Перейти

к п. 20

16

1. Вынуть реле состояния АБС из колодки проводки.

2. Используя цифровой вольтметр измерить напря­
жение между выводом 2 колодки проводки реле сос­
тояния АБС и массой.

Напряжение выше заданной величины?

10 В

Перейти

к п. 17

Перейти

к п. 21

17

Используя цифровой омметр измерить сопротивле­
ние между выводом 8 колодки реле состояния АБС и
выводом С7 колодки J2 проводки ЭМУТ.

Сопротивление ниже заданной величины?

2 Ом

Перейти

к п. 18

Перейти

к п. 23

18

1. Используя проволочную перемычку соединить

вывод 86 реле состояния АБС с массой.
2. Используя перемычку соединить вывод 85 реле
состояния АБС с В+.
3. Используя цифровой омметр измерить сопротив­

ление между выводами 30 и 87 реле состояния АБС.
Сопротивление ниже заданной величины?

2 Ом

Перейти

к п. 24

Перейти

к п. 19

19

Заменить реле состояния АБС.

Ремонт завершен?

-

Система в

порядке

-

20

Устранить причины появления низкого напряжения.

Ремонт завершен?

-

Система в

порядке

-

21

Проверить предохранитель EF6 системы в моторном

отсеке.

Предохранитель в хорошем состоянии?

Перейти

к п. 22

Перейти

к п. 34

22

Починить обрыв в цепи проводов красного - красно-

черного цветов между выводом 2 гнезда реле состоя­
ния АБС и предохранителем EF6 системы.

Ремонт завершен?

-

Система в

порядке

-

23

Починить обрыв в цепи провода красного цвета меж­

ду выводом 8 гнезда реле состояния АБС и выводом

С7 колодки J2 ЭМУТ. Ремонт завершен?

-

Система в

порядке

-

4F - 24 АНТИБЛОКИРОВОЧНАЯ СИСТЕМА

Код А014 - Разомкнут контакт цепи реле

состояния АБС (продолжение)

Пункт

Действие

Величина

Да

Нет

24

1. Отсоединить колодку проводки выключателя зажи­

гания.
2. Используя цифровой омметр измерить сопротив­

ление между выводом 1 (IG2), оранжевого разъема

проводки выключателя зажигания и выводом 1 колод­
ки С302.
Сопротивление ниже заданной величины?

2 Ом

Перейти

к п. 25

Перейти

к п. 26

25

1. Неисправность вследствие плохого соединения.

2. Проверить контакты :
а)между реле состояния АБС и колодкой проводки.
б) у вывода 1 колодки С302.
в) между колодкой выключателя зажигания и выклю­
чателем зажигания.
3. Заменить выводы с плохим контактом.

Ремонт завершен?

-

Система в

порядке

-

26

1. Проверить сопротивление контура питания вклю­

чения зажигания
а) от вывода 1 (IG2) оранжевого разъема выключате­
ля зажигания до вывода 15 колодки С206.
б) от вывода 15 колодки С206 оранжевого цвета до

предохранителя F19.

в) от предохранителя F19, красно-белого цвета до вы­
вода 1 колодки С302.
2. Устранить любой найденный источник высокого
сопротивления.

Ремонт завершен?

-

Система в

порядке

-

27

1. Отсоединить реле состояния АБС от разъема.

2. Используя цифровой омметр измерить сопротив­
ление между выводами 85 и 86 реле состояния АБС.
Сопротивление ниже заданной величины при темпе­

ратуре приблизительно 24°С?

95 Ом

Перейти

к п. 28

Перейти

к п. 31

28

Используя цифровой омметр измерить сопротивле­
ние между выводом 4 колодки реле состояния АБС и
выводом А11 колодки J1 ЭМУТ.

Сопротивление ниже заданной величины?

2 Ом

Перейти

к п. 29

Перейти

к п. 32

29

Используя цифровой омметр измерить сопротивле­
ние между выводом 6 колодки реле состояния АБС и
выводом 1 колодки С 302.
Сопротивление ниже заданной величины?

2 Ом

Перейти

к п. 30

Перейти

к п. 33

30

1. Проверить контакт между реле состояния АБС и
колодкой проводки.

2. Заменить выводы с плохим контактом.

Ремонт завершен?

-

Система в

порядке

-

31

Заменить реле состояния АБС.
Ремонт завершен?

-

Система в

порядке

-

АНТИБЛОКИРОВОЧНАЯ СИСТЕМА 4F - 25

Код А014 - Разомкнут контакт цепи реле

состояния АБС (окончание)

Пункт

Действие

Величина

Да

Нет

32

Устранить высокое напряжение в цепи проводов ро­
зового цвета между выводом 4 колодки реле состоя­

ния АБС и выводом А11 колодки J1 ЭМУТ.
Ремонт завершен?

-

Система в

порядке

-

33

Устранить высокое напряжение в цепи проводов крас­

но-белого цвета между выводом 6 колодки реле сос­

тояния АБС и выводом 1 колодки С 302.

Ремонт завершен?

-

Система в

порядке

-

34

Заменить предохранитель EF6 системы АБС.

Ремонт завершен?

-

Система в

порядке

-

4F - 26 АНТИБЛОКИРОВОЧНАЯ СИСТЕМА

КОД НЕИСПРАВНОСТЕЙ А015

ЦЕПЬ РЕЛЕ АБС ЗАМКНУЛАСЬ НА БАТАРЕЮ

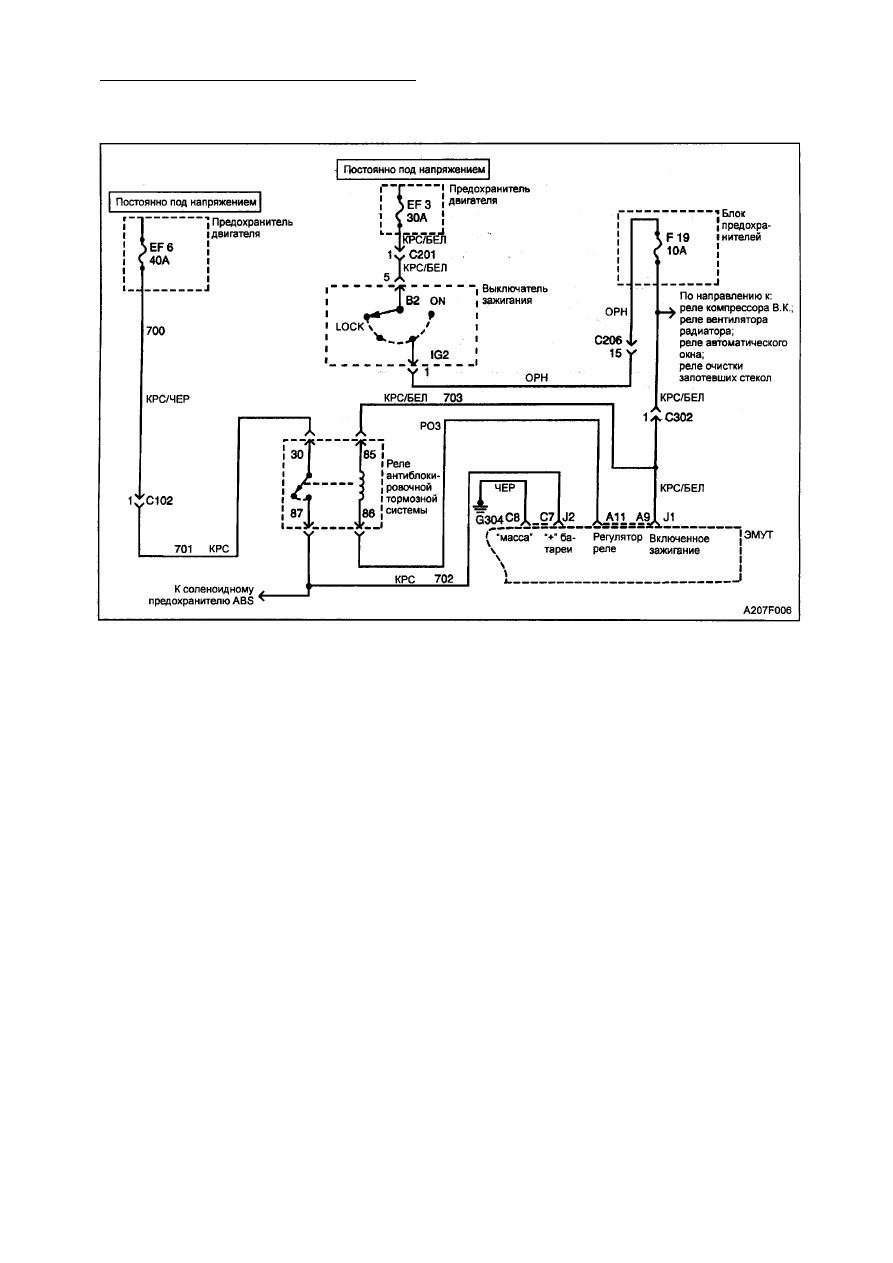

Описание электрической схемы
Напряжение подается через зажим 6 гнезда
реле АБС. Затем ЭМУТ снабжает энергией
катушку, замыкая цепь "масса" в А11 ЭМУТ.
Созданное магнитное поле замыкает кон­

такты реле АБС и обеспечивает напря­
жение и ток в ЭМУТ, откуда энергия посту­

пает в приводы.

Диагностика
Этот тест определяет ситуацию, при кото­

рой энергия от включенной батареи при­
сутствует в ЭМУТ, в то время, как реле
обесточено из-за неисправной АБС.
Неисправность существует, если в течение

4 секунд напряжение включенной батареи

превышает 4,5 В. Этот код может быть об­
наружен со следующими кодами:

A058 LF Привод, замыкание на батарею.
A063 RF Привод, замыкание на батарею.
A064 RA Привод, замыкание на батарею.
А077 LF Соленоид - замыкание на батарею.
А081 RF Соленоид - замыкание на батарею.

Это происходит из-за подачи напряжения к
реле. Если код А015 обнаружен вместе с

другими кодами, сначала следует заняться
другими кодами.

Причины

• Нарушения в контактах реле (контакты

замкнуты постоянно).

• В соленоиде или цепи привода замыка­

ние на батарею.

• Замыкание на батарею присутствует в

цепи включенной батареи.

• Нарушения в ЭМУТ.

Неверные действия

Об этом говорит продолжительность кода
по времени.
Код А015 сохранился. АБС не нарушена, но
индикатор системы вспыхивает, показывая,
что неисправность существует.
Описание теста
Цифры внизу соответствуют этапам на ис­
пытательном стенде:

1. Этот этап показывает, что ЭМУТ может

контролировать реле АБС по команде.

2. Этот этап проверяет напряжение на зажи­

ме С7 колодки J2 электропроводки ЭМУТ.
Если напряжение есть, то нарушения - в
реле АБС и/или в ее электросхеме.
