4F-196 АНТИБЛОКИРОВОЧНАЯ СИСТЕМА

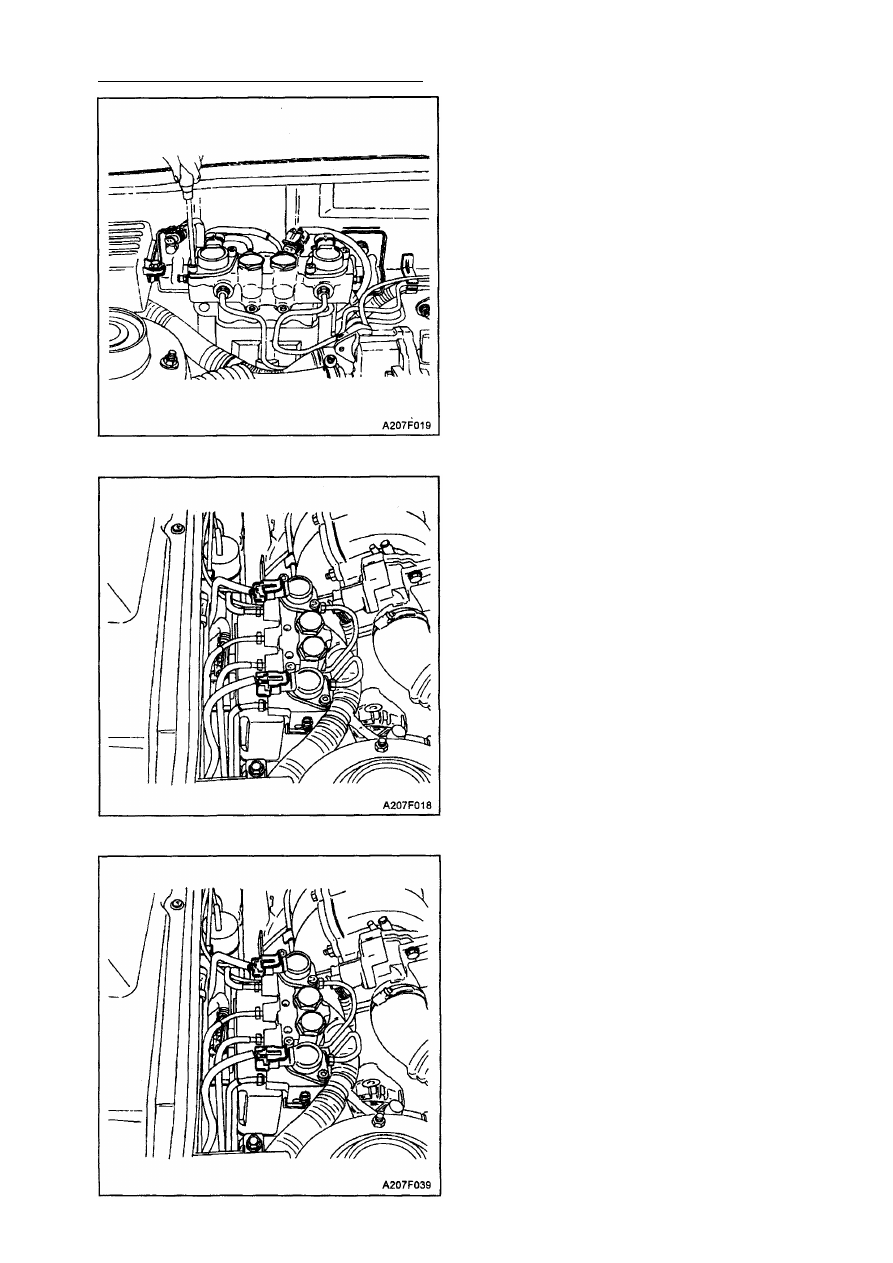

Порядок установки
Внимание: Перед установкой соленоида
в гидравлический модулятор проверить
правильность установки уплотнительного
О-образного кольца.

1. Смазать уплотнение на соленоиде чи­

стой тормозной жидкостью.

2. Установить соленоид в гидравлический

модулятор.

3. Ввернуть болты с головкой марки Тогх®

для закрепления соленоида.
Затяжка

Затянуть болты с головкой марки Тогх
соленоида АБС до 4,5 Н•м.

4. Подсоединить электрический соедини­

тель соленоида.

Внимание: убедиться, что электрические

соединители соленоида установлены

правильно.
5. Подсоединить отрицательный провод

аккумуляторной батареи.

6. Выпустить тормозную жидкость из тор­

мозной системы. См. гл. "Система вы­
пуска тормозной жидкости" этого

раздела.

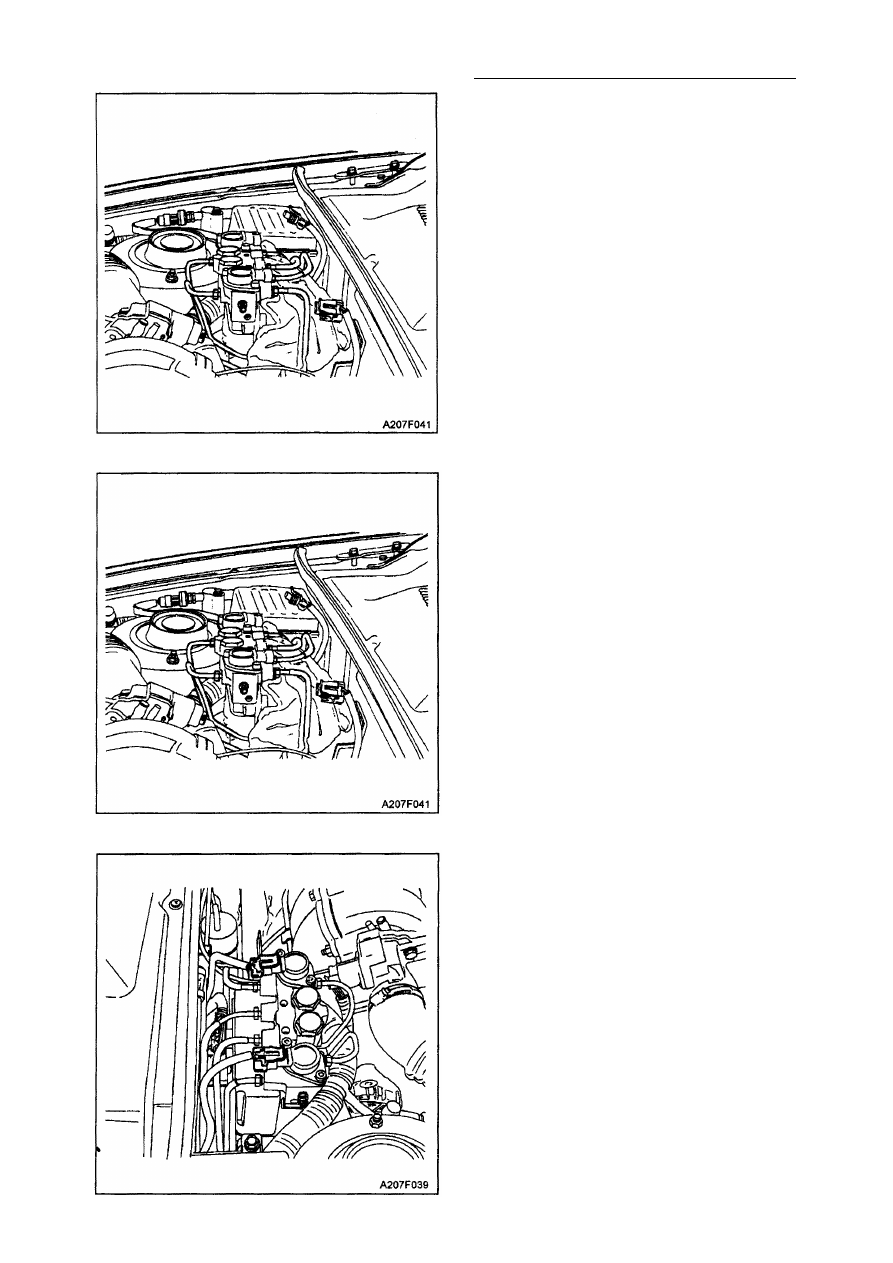

ПРИВОД В СБОРЕ
С ГИДРАВЛИЧЕСКИМ
МОДУЛЯТОРОМ

(Показана для левостороннего управ­

ления, для правостороннего - анало­

гичная)
Предупреждение: чтобы не получить

травму вследствие задержки загрузки на

приводе в сборе с гидравлическим моду­

лятором, выполнить прибором для ска­

нирования функцию ослабления натяже­
ния зубчатой передачи перед снятием уз­

ла привода в сборе с гидравлическим мо­

дулятором.

Порядок снятия
1. С помощью прибора для сканирования

выполнить последовательное отклю­
чение натяжения зубчатой передачи.
См. гл. "Последовательность ослаб­

ления натяжения зубчатой переда­

чи" этого раздела.

2. Отсоединить отрицательный провод ак­

кумуляторной батареи.

3. Отсоединить колодки соленоида АБС и

привода в сборе.

АНТИБЛОКИРОВОЧНАЯ СИСТЕМА 4F -197

Примечание: поместить техническую

ткань под трубы тормозов гидравличес­

кого модулятора, чтобы предотвратить
загрязнение привода и колодок тормоз­
ной жидкостью. Закрыть пробками трубы

тормозов для предотвращения потери

или загрязнения тормозной жидкости.

4. Отсоединить трубы тормозов от гид­

равлического модулятора.

5. Вывернуть гайки крепления узла при­

вода с гидравлическим модулятором к
монтажной опоре.

6. Снять узел привода с гидравлическим

модулятором с автомобиля.

Порядок установки

1. Установить узел привода с гидравли­

ческим модулятором на автомобиль.

Навернуть гайки.

Затяжка

Затянуть гайки узла привода с гидрав­

лическим модулятором до 5 Н•м.

2. Удалить пробки из труб тормозов и под­

соединить трубы к гидравлическому

модулятору. Закрепить каждую трубу
гайкой.

Затяжка

Затянуть гайки труб тормозов до 16 Н•м.

3. Установить привод в сборе и подсое­

динить колодки соленоида.

Внимание: убедиться, что колодки соле­
ноида установлены правильно.

4. Подсоединить снова отрицательный

провод аккумуляторной батареи.

5. Выпустить тормозную жидкость из тор­

мозной системы. См. главу "Система
выпуска тормозной жидкости" этого

раздела.

4F -198 АНТИБЛОКИРОВОЧНАЯ СИСТЕМА

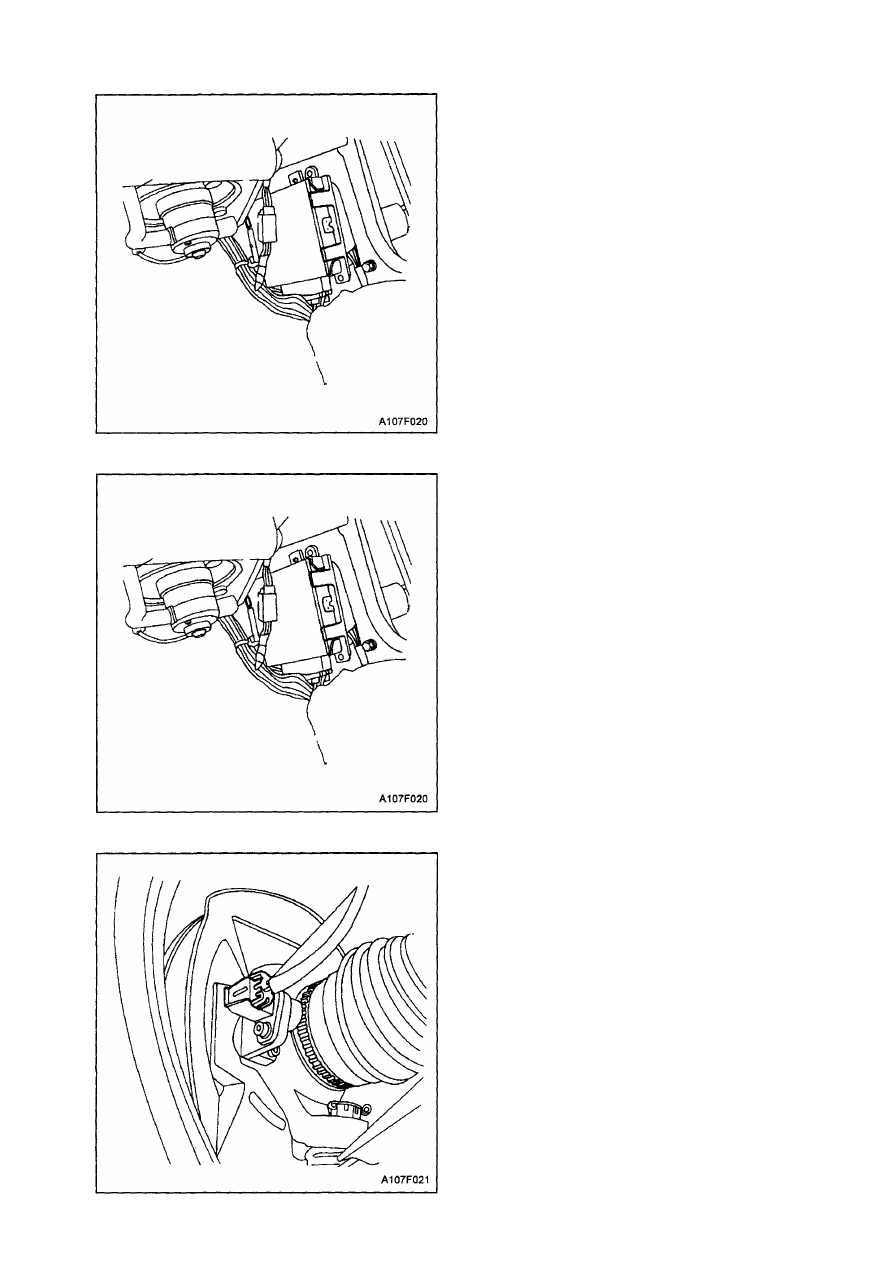

ЭЛЕКТРОННЫЙ МОДУЛЬ
УПРАВЛЕНИЯ ТОРМОЗОМ (ЭМУТ)

ЭМУТ расположен позади противоудар­
ной панели на правой стороне машины.
Порядок снятия

1. Отсоединить отрицательный провод

аккумуляторной батареи.

2. Снять правостороннюю противоудар­

ную панель. См. раздел 9G, "Внутрен­
няя отделка".

3. Оттянуть назад крепежные скобы и

снять ЭМУТ с удерживающего его
крепления.

4. Отсоединить колодки ЭМУТ и снять

ЭМУТ с автомобиля.

Порядок установки

1. Подсоединить ЭМУТ к автомобилю с

помощью колодок.

2. Установить ЭМУТ в автомобиле. Зак­

репить ЭМУТ под скобы.

3. Установить правостороннюю противо­

ударную панель. См. раздел 9G, "Вну­
тренняя отделка".

4. Подсоединить отрицательный провод

аккумуляторной батареи.

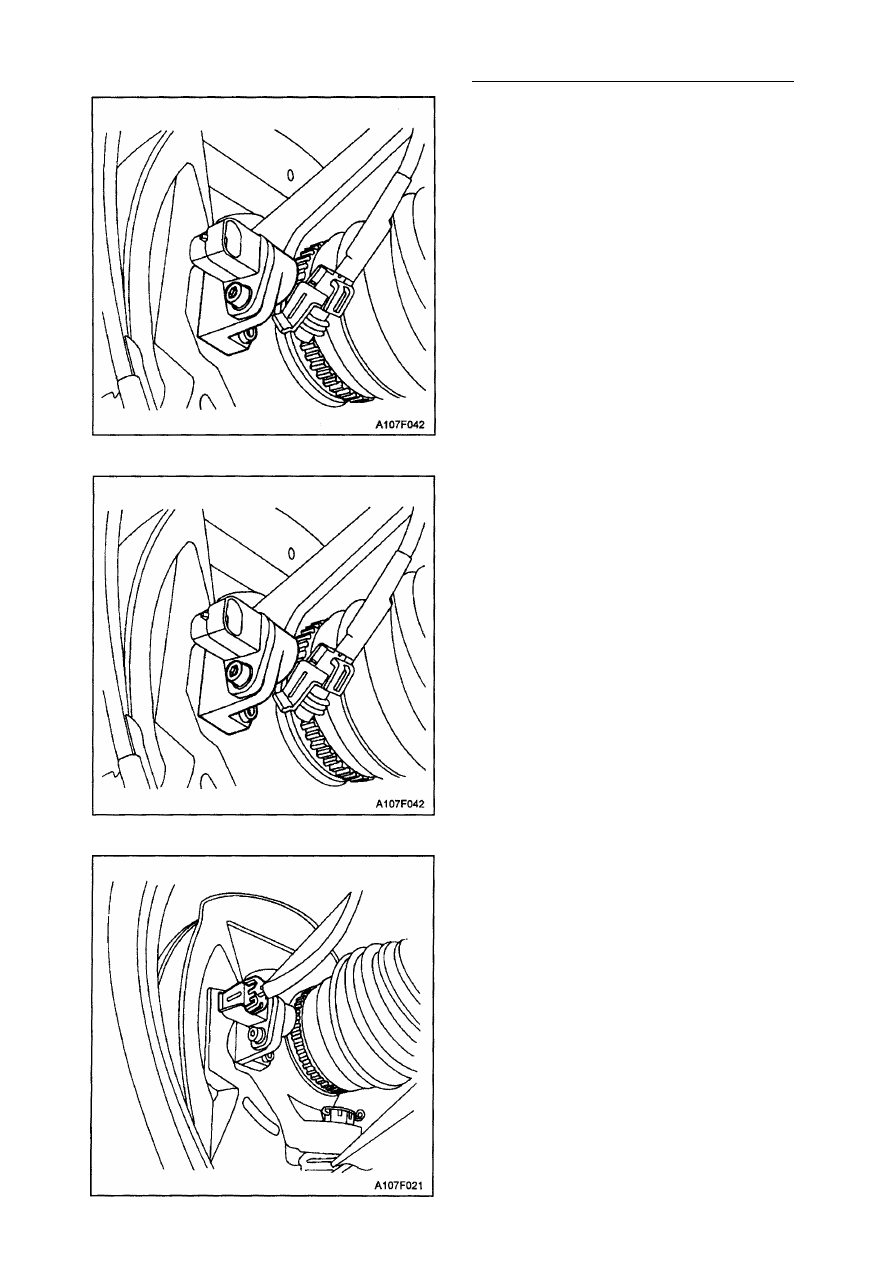

ДАТЧИК СКОРОСТИ ПЕРЕДНЕГО

КОЛЕСА

Порядок снятия
1. Отсоединить отрицательный провод

аккумуляторной батареи.

2. Поднять автомобиль на опору.
3. Отсоединить колодку датчика скорости

переднего колеса.

АНТИБЛОКИРОВОЧНАЯ СИСТЕМА 4F -199

Порядок установки

1. Установить датчик скорости переднего

колеса на поворотный кулак. Закре­
пить его болтом.
Затяжка
Затянуть болт датчика скорости перед­
него колеса до 7,8 Н•м.

2. Подсоединить колодку датчика скорос­

ти переднего колеса.

3. Опустить автомобиль.

4. Подсоединить отрицательный провод

аккумуляторной батареи.

4. Вывернуть болт и снять датчик ско­

рости переднего колеса с поворотного
кулака.
