АНТИБЛОКИРОВОЧНАЯ СИСТЕМА 4F-101
КОД А037 ВЫСОКОЕ НАПРЯЖЕНИЕ

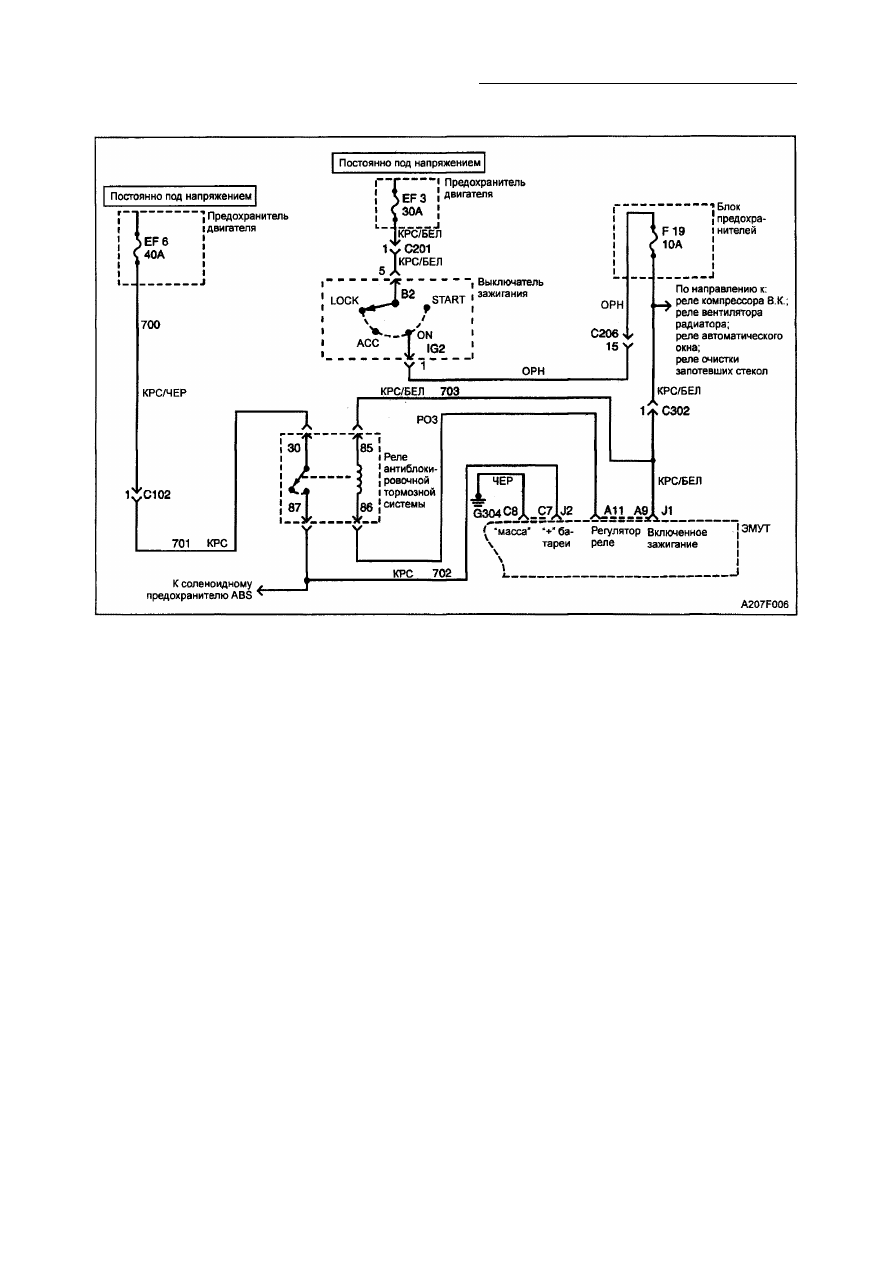

Описание схемы
Данный код предназначен для обнаруже
ния повышенного напряжения в автомо
биле перед тем, как производить какое-ли
бо необходимое перемещение привода тор
моза (запуск или работу АБС). При наличии
высокого напряжения может произойти раз
магничивание магнитов привода, что, мо
жет, в конечном счете, повлиять на работу
АБС или полностью исключить ее.
Диагностика
Система проверяет, не превышает ли уро
вень напряжения включенной аккумулятор
ной батареи 17 В в течение 720 мсек.
Причина
• Система зарядки автомобиля не рабо
тает должным образом.
Отказ в действие
Во избежание повреждения цепи привода
ЭМУТ АБС отключается. Загорается сиг
нальная лампочка АБС.
Описание тестов
Цифры, приведенные ниже, относятся к
стадиям, указанным в диагностической таб
лице.
1. На этой стадии проверяется уровень нап
ряжения на ЭМУТ.
2. На этой стадии определяется, вызвано ли
возникновение высокого напряжения
неисправностью системы зарядки или
ЭМУТ.
Диагностическая помощь
"Периодически" возникающая неисправ
ность может быть вызвана слабым соеди
нением, протершейся изоляции проводов
или наличием внутри изоляции сломанного
провода.
Используя возможности сканера, опреде
лите частоту возникновения неисправнос
ти, как описано в "Диагностике с помощью
сканера".
Следует тщательно проверить каждую
цепь, которая, предположительно, может
вызывать периодически возникающие не
исправности: отвинченные клеммы, непра
вильное соединение, сломанные клеммы,
неправильно собранные или поврежден
ные клеммы, неправильное соединение
проводки или повреждения электропровод
ки.
