ПЯТИСКОРОСТНАЯ МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5В - 89

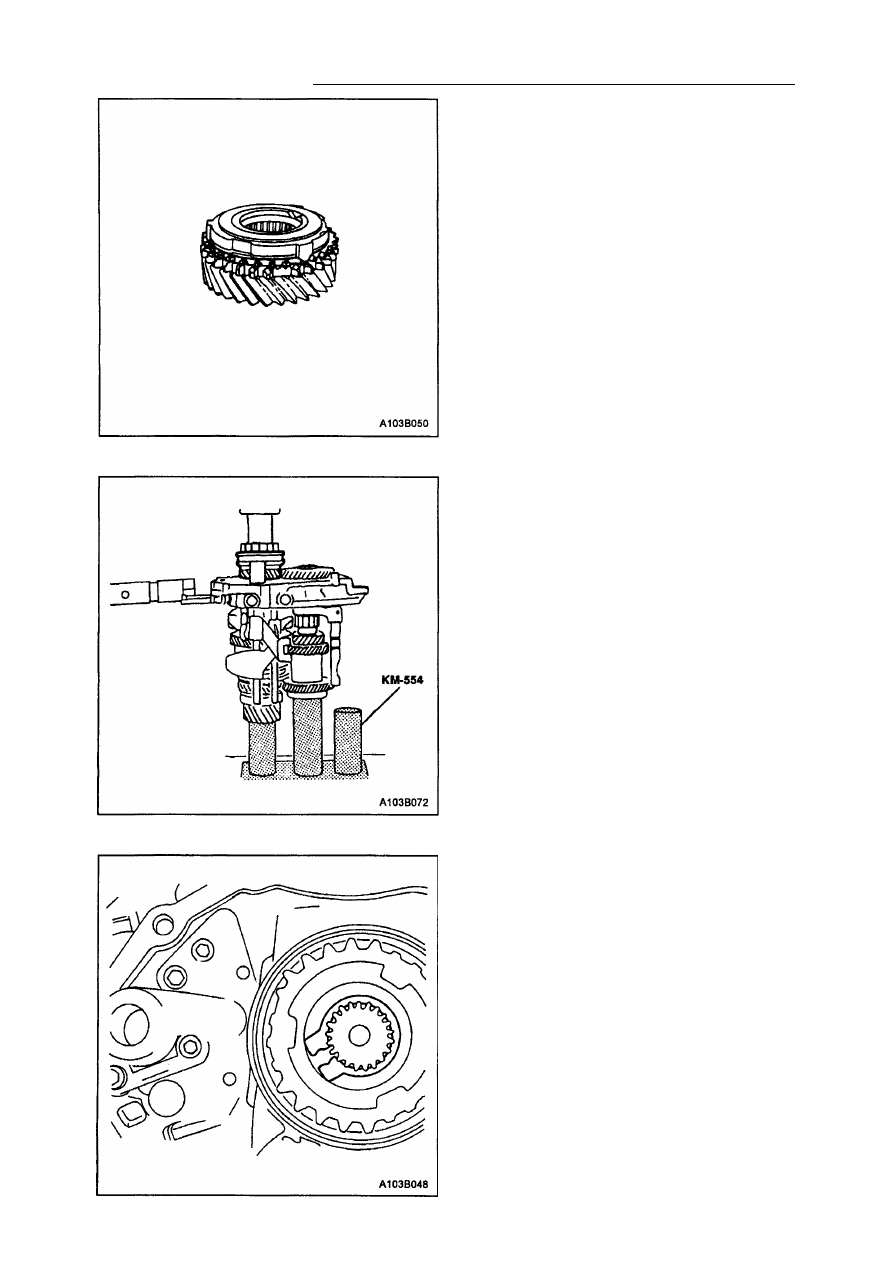

2 1 . Установите блокирующее кольцо синх

ронизатора на узел шестерни 5-й пере

дачи ведомого вала.

22. Установите узел шестерни 5-й передачи

ведомого вала.

23. Установите ступицу муфты синхрониза

тора 5-й передачи, используя монтаж

ное приспособление КМ-554.

24. Установите стопорное кольцо, удержи

вающее узел 5-й передачи.

5В - 90 ПЯТИСКОРОСТНАЯ МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

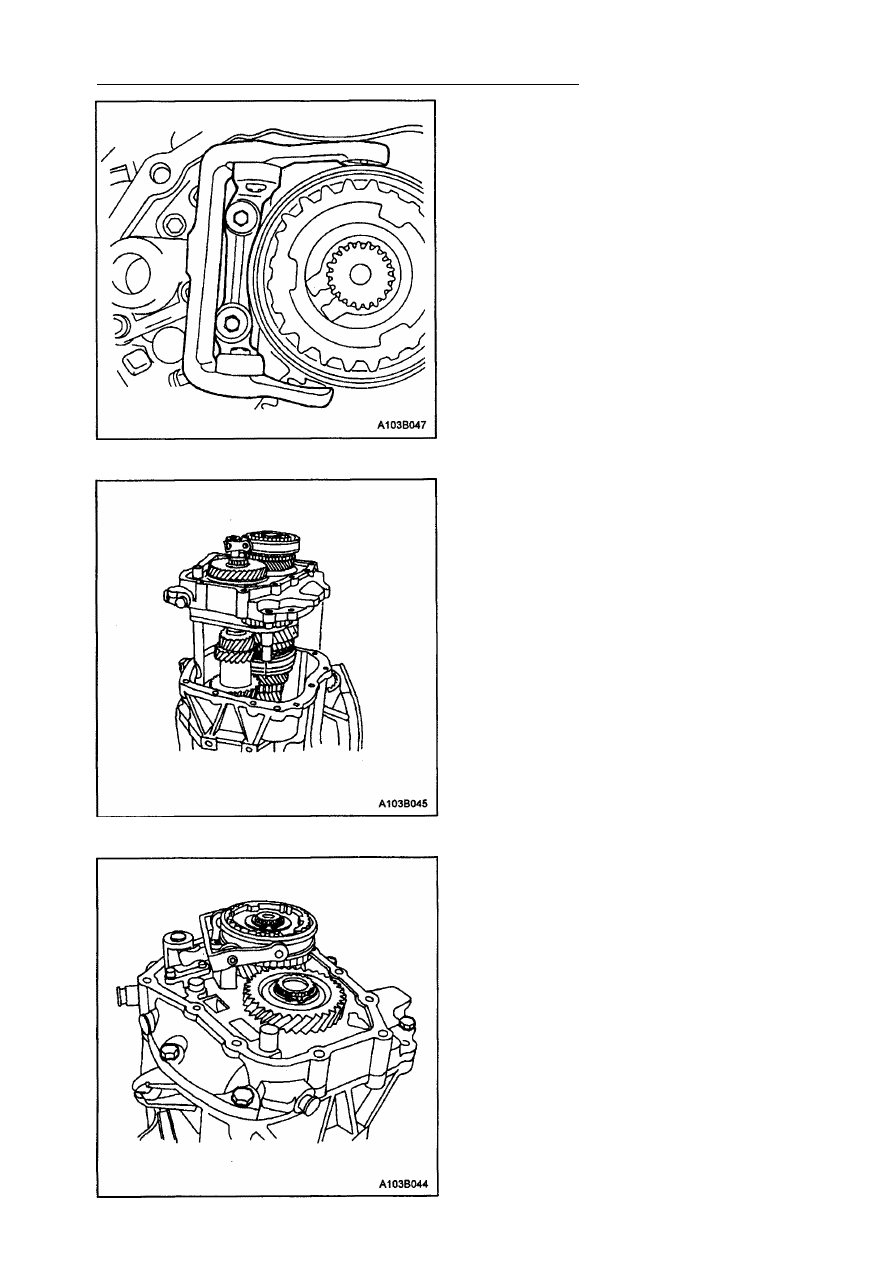

25. Установите болты и вилку шестерни 5-й

передачи на опору подшипников.
Затяжка
Затяните болты вилки шестерни 5-й пе
редачи с усилием 22 Н•м.

26. Выньте опору подшипников из приспо

собления КМ-552.

27. Переключите коробку на 2-ю передачу.
28. Установите опору подшипников с присо

единенными к ней валами в картер ко
робки передач.

29. Установите болты опоры подшипников.

Затяжка
Затяните болты опоры подшипников с
усилием 22 Н•м.

ПЯТИСКОРОСТНАЯ МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5В - 91

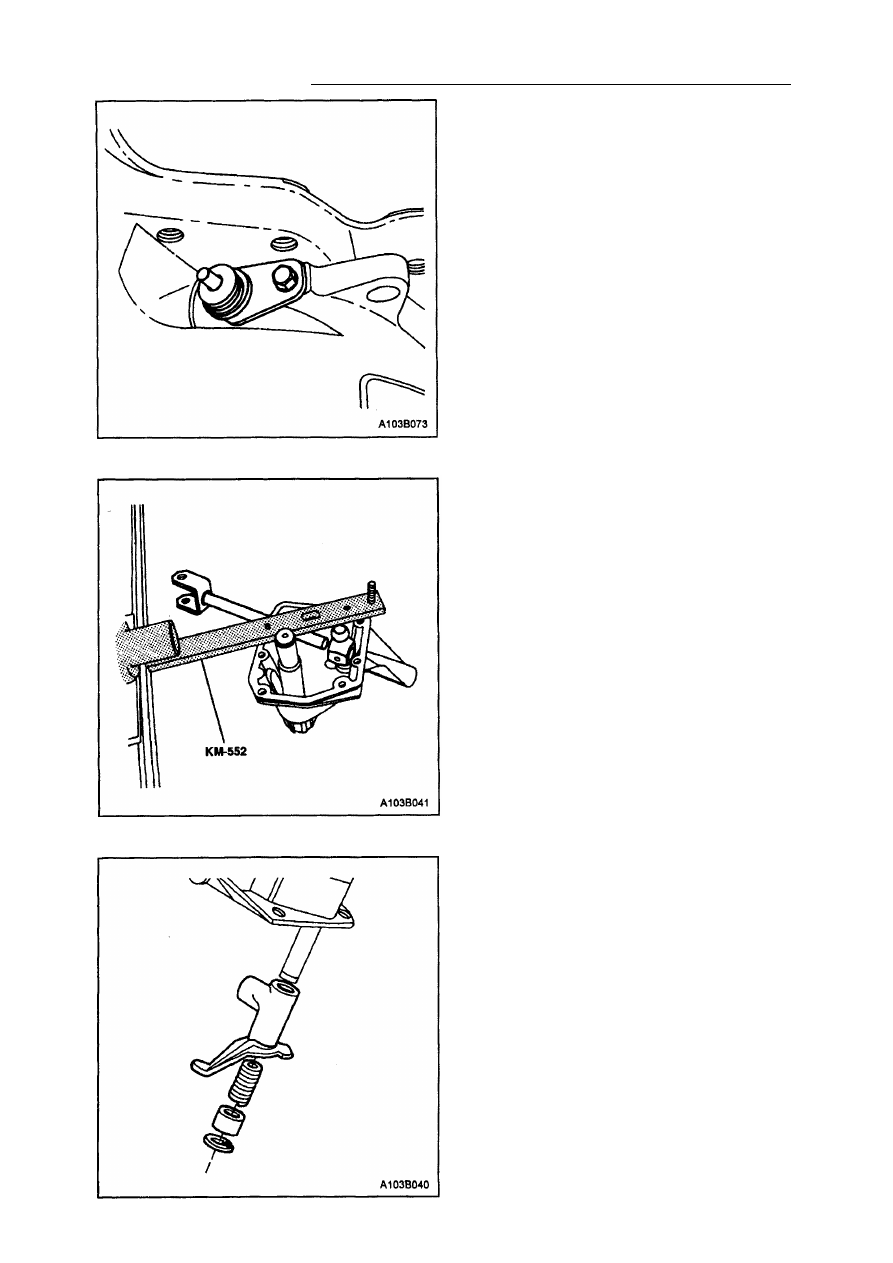

3 1 . Прикрепите болтами крышку рычага пе

реключения к приспособлению КМ-552.

32. Разместите приспособление на основа

нии КМ-113-2.

33. Установите шток переключения, паль

цевой переключающий рычаг и штифт
рычага переключения.

34. Установите стопорное кольцо, втулку,

пружину и промежуточный рычаг.

35. Снимите крышку рычага переключения

с основания КМ-113-2 и приспособления
КМ-552.

36. Переключите коробку на нейтральную

передачу.

30. Установите шестерню спидометра и

болты в корпус спидометра.
Затяжка
Затяните болты крепления корпуса спи

дометра с усилием 4 Н•м.

5В - 92 ПЯТИСКОРОСТНАЯ МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

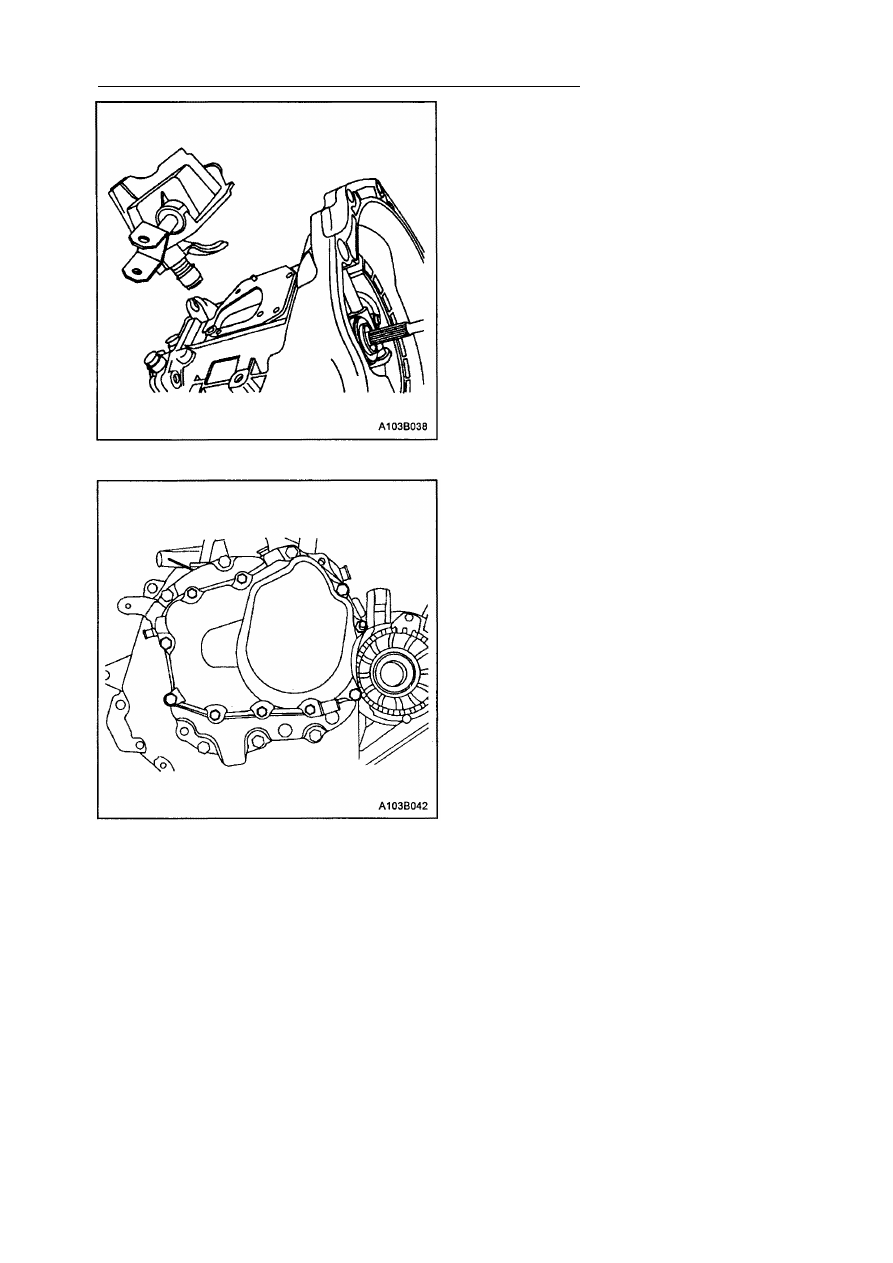

37. Установите крышку рычага переключе

ния и закрепите ее болтами.
Затяжка
Затяните болты крышки рычага пере
ключения с усилием 22 Н•м.

38. Установите крышку коробки передач и

закрепите ее болтами.
Затяжка
Затяните болты крепления крышки ко
робки передач с усилием 18 Н•м.

39. Установите коробку передач на автомо

биль. См. "Узел коробки передач" в этом

разделе.
