АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А - 263

УСТАНОВКА ВОЗВРАТНЫХ ПРУЖИН

ПОРШНЕЙ ДЕМПФЕРОВ

ПЕРЕКЛЮЧЕНИЙ

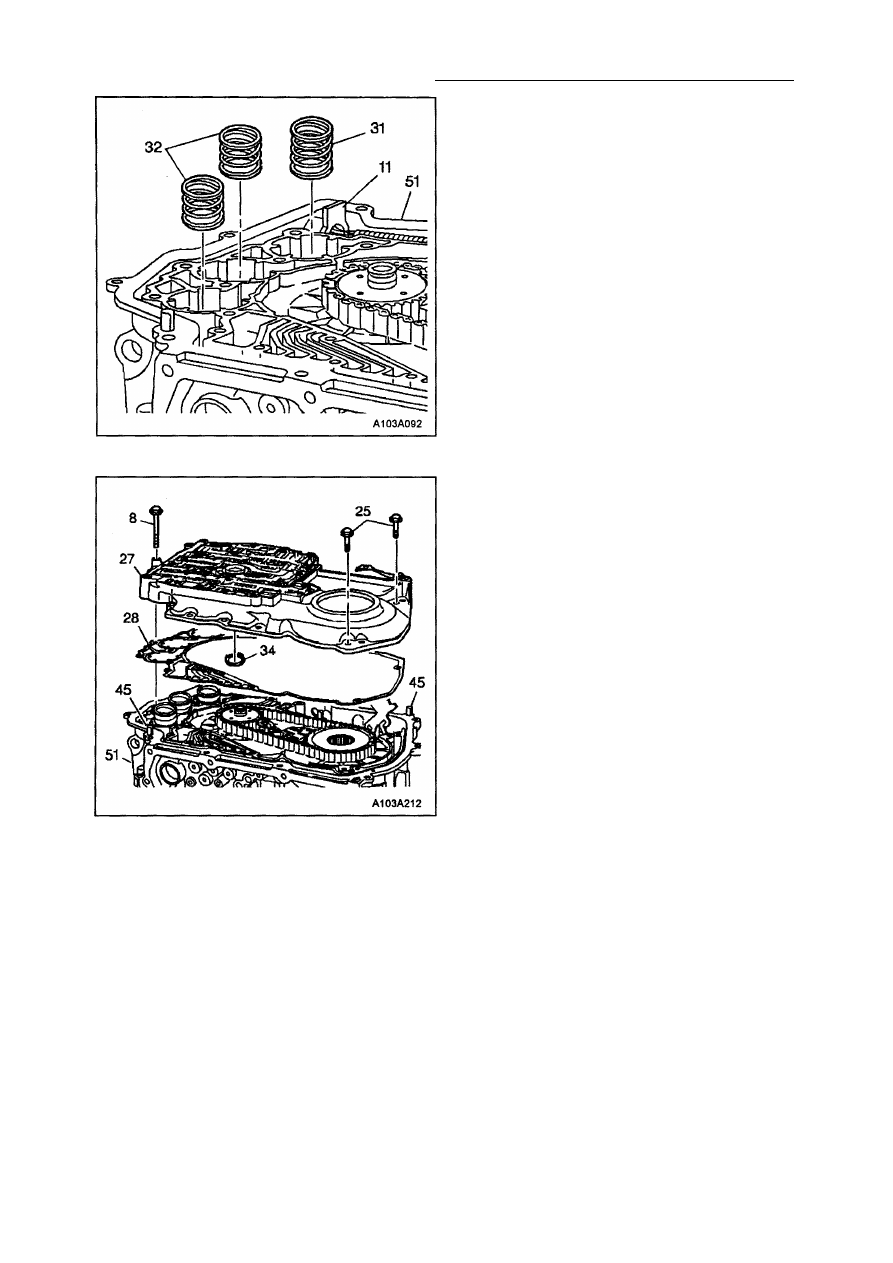

Внимание: Возвратная пружина (31) порш­
ня демпфера переключений 1-2 немного

длиннее двух других возвратных пружин

(32). Поэтому устанавливайте ее (31) в са­
мое ближнее к проходному электрическому
разъему (11) гнездо.
Установите две оставшиеся возвратные
пружины в гнезда картера трансмиссии.

УСТАНОВКА РАСПРЕДЕЛИТЕЛЬНОЙ

ПАНЕЛИ

Необходимые инструменты:
Смазка для сборки марки TRANSJEL™

J 36850

1. Установите на распределительную па­

нель (27) упорную шайбу (34), распола­
гаемую между ведущей звездочкой и
распределительной панелью.

2. Зафиксируйте упорную шайбу (34) с по­

мощью состава TRANSJEL™ J 36850 или

эквивалентного заменителя.

3. Установите на картер трансмиссии (51)

новую прокладку (28), располагаемую
между картером и распределительной
панелью.

4. Произведите монтаж распределительной

панели в сборе на картер трансмиссии
(51). Распределительная панель должна
плотно садиться на установочные штиф­

ты (45), расположенные в картере (51).

Внимание: Затягивайте два болта (25)
крепления распределительной панели с
усилием 14Н«м.
5. Наживите 8 болтов (8 и 25) крепления

распределительной панели к картеру и 2
болта (25) крепления распределительной
панели к опоре ведомой звездочки. За­
тем затяните болты с усилием соответст­

венно 12 Н«м и 14 Н«м.

5А - 264 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

УСТАНОВКА КЛАПАНА РУЧНОГО

ПЕРЕКЛЮЧАТЕЛЯ ПЕРЕДАЧ

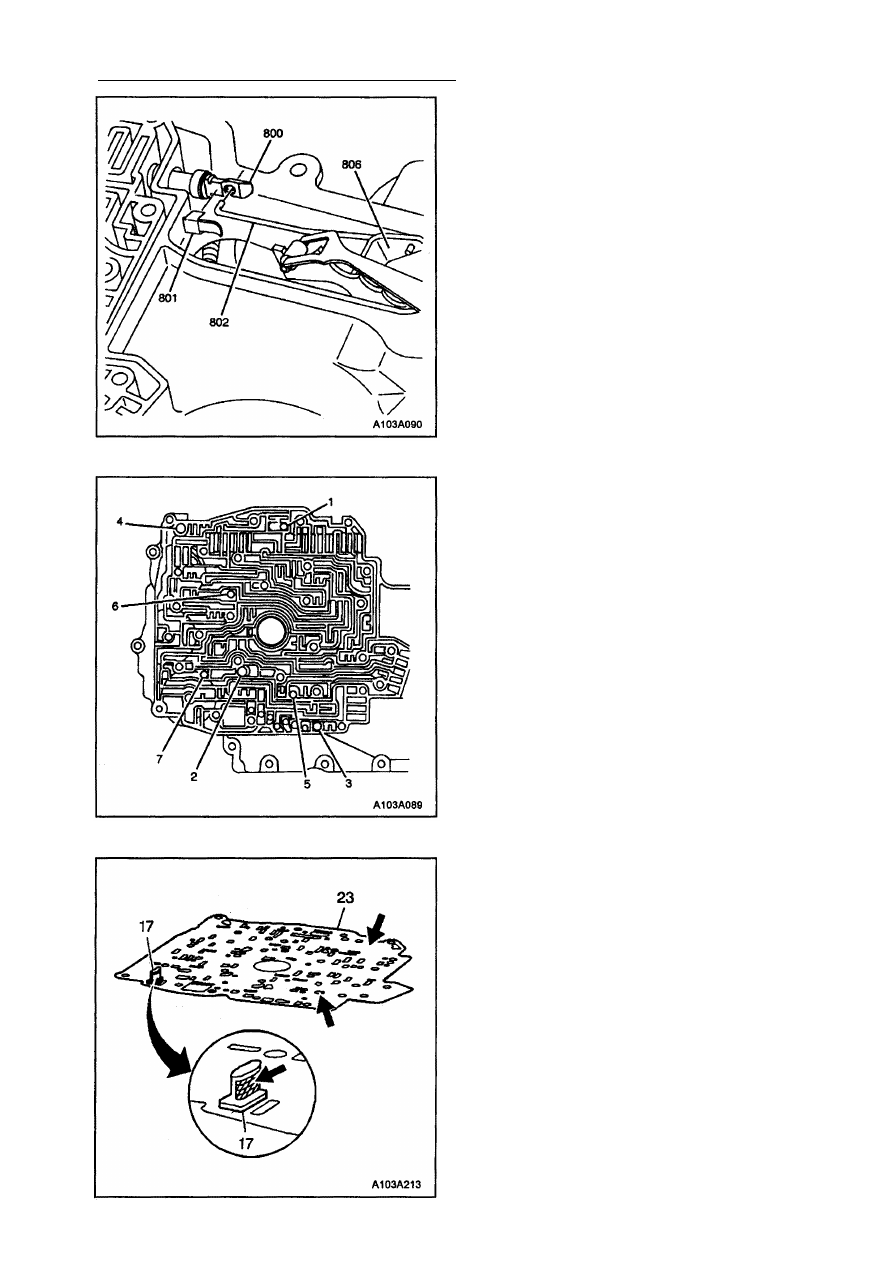

1. Вставьте клапан (800) ручного переклю­

чателя передач в распределительную па­

нель.

2. Присоедините тягу (802) к клапану руч­

ного переключателя передач и к стопор­
ному рычагу.

3. Установите пружинный фиксатор (801) на

клапан ручного переключателя передач.

УСТАНОВКА ОБРАТНЫХ

ШАРИКОВЫХ КЛАПАНОВ

Установите 7 обратных шариковых клапа­
нов в соответствующие места на распре­

делительной панели.

1. Осмотрите распределительную пластину

и ее фильтр на возможность поврежде­
ния.

2. При выявлении повреждения замени­

те распределительную пластину и ее

фильтр.

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А - 265

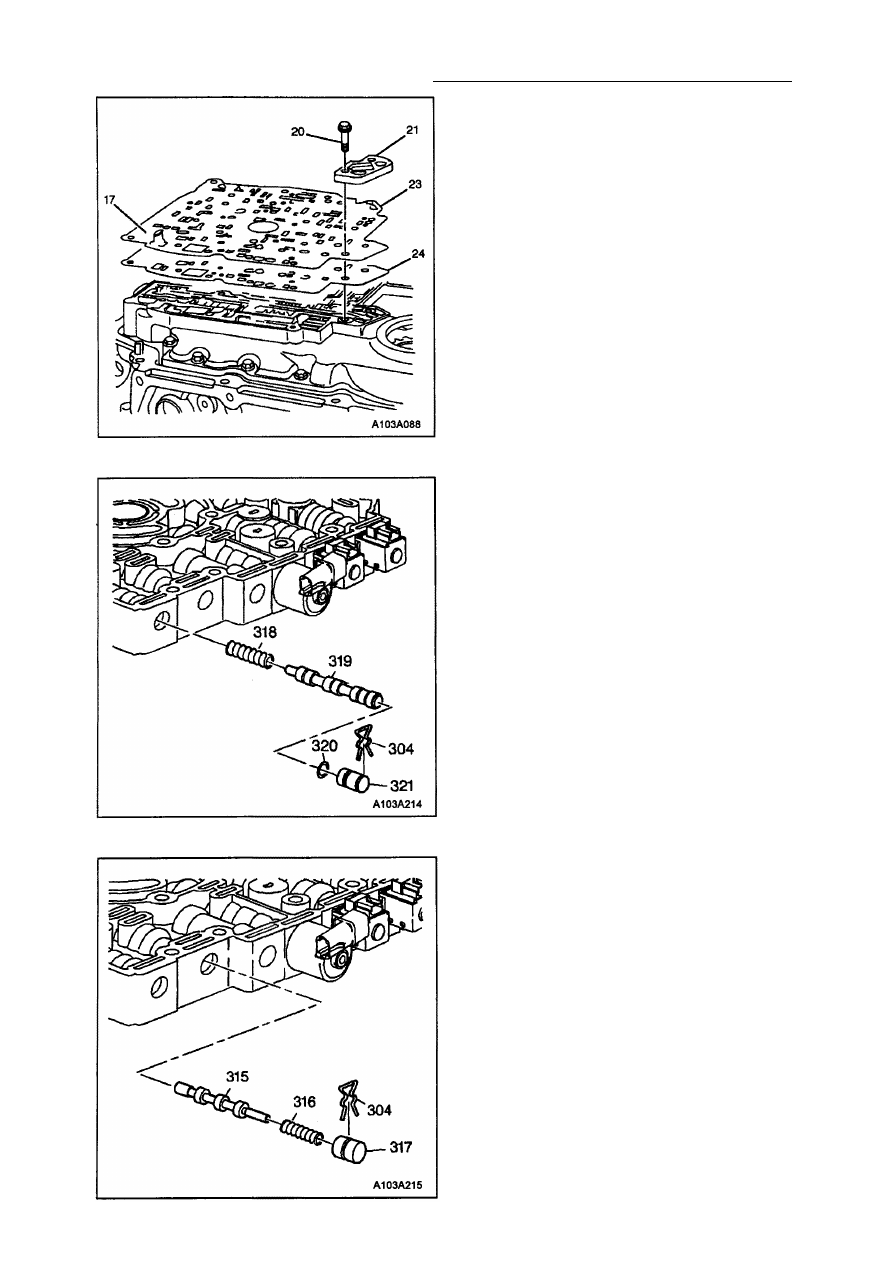

3. Установите на распределительную па­

нель новую прокладку (24), располагае­
мую между распределительной панелью
и распределительной пластиной.

4. Установите распределительную пластину

(23) сверху прокладки и распределитель­
ной панели.

5. Установите опору (21) распределитель­

ной пластины на распределительную
пластину, и наживите 2 болта (20). Затем
затяните болты с усилием 14 Н•м.

РАЗБОРКА ГИДРАВЛИЧЕСКОЙ

ПАНЕЛИ УПРАВЛЕНИЯ

Внимание: Детали каждого отверстия гид­
равлической панели управления фиксиру­
ются пружинными хомутами. Для демонтажа
пружинного хомута воспользуйтесь отверт­
кой. При этом постарайтесь не поцарапать
гидравлическую панель управления. Перед

демонтажем клапанов из каждого отверстия

проверьте, чтобы они свободно перемеща­

лись в отверстиях.

1. Снимите пружинный хомут (304) клапана

распределителя переключения 3-4, проб­
ку (321) распределителя с уплотнитель­
ным кольцом (320), клапан (319) распре­

делителя переключения 3-4 и пружину

(318) клапана распределителя.

2. Снимите пружинный хомут (304) клапана

ограничителя давления в гидравличес­
ком контуре ЭМК, пробку (317), пружину
клапана (316) и сам клапан (315) ограни­
чителя давления в гидравлическом кон­
туре ЭМК.

5А - 266 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

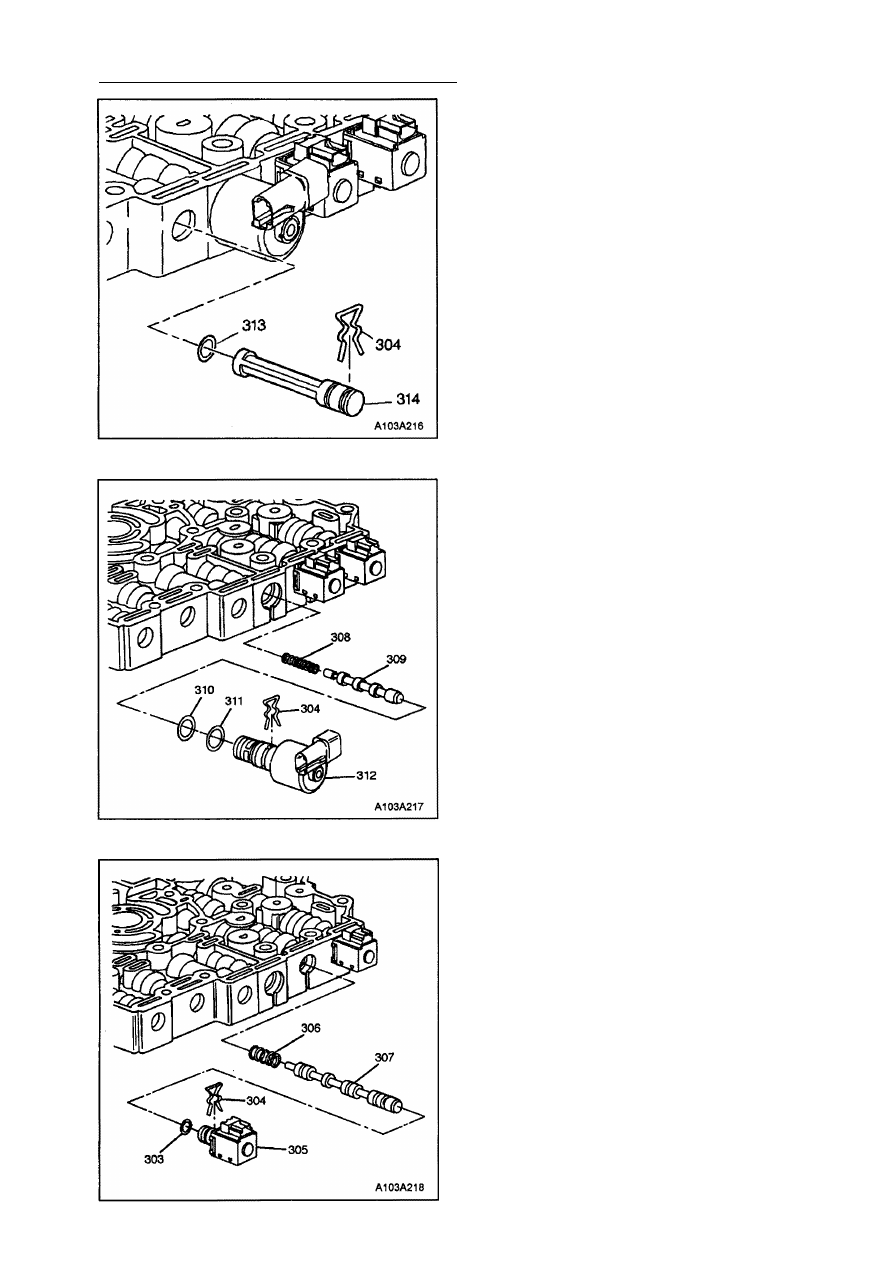

3. Снимите пружинный хомут (304) фильтра

и фильтр (314) гидравлического контура
ЭМК с уплотнительным кольцом (313).

4. Снимите пружинный хомут (304) ЭМК ре­

гулятора давления, ЭМК регулятора дав­

ления с двумя уплотнительными кольца­

ми (312, 311 и 310) и сетчатым фильтром,
клапан регулятора давления по нагрузке
(309) и пружину клапана (308).

5. Снимите пружинный хомут (304) ЭМК пе­

реключения передач 2-3, ЭМК переклю­

чения передач 2-3 (305) с уплотнитель­

ным кольцом (303), клапан (307) распре­

делителя переключения 2-3 и пружину

(306) клапана.
