АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А -151

Код Р1810 - Неисправность выключателя контроля диапазонов

(блока реле давления) (окончание)

Пункт

Действие

Величина

Да

Нет

28

1. После завершения ремонта переключите

сканер в режим «Clear lnfo» (стереть инфор­
мацию) и сотрите код из памяти БУТ. Затем

произведите проверку автомобиля на до­
роге.

2. Переключите сканер в режим «DTC lnfo»

(информация о кодах) и просмотрите на­

личие кодов.

Оказалась ли последняя проверка неудачной или
на дисплее появился текущий код?

-

Начните

диагности­

ческую

процедуру

сначала

Ремонт

выполнен,

выход из

таблицы

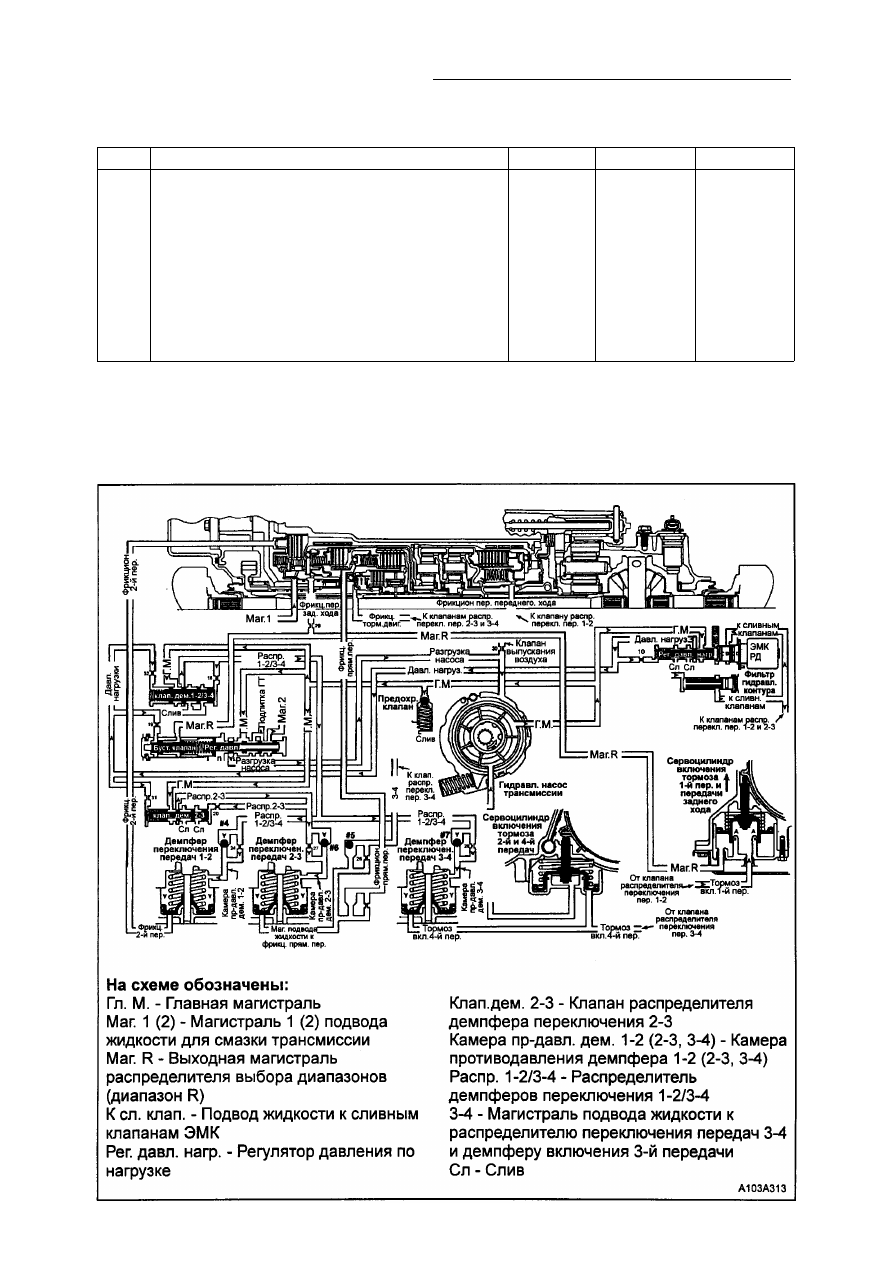

КОД Р1811

БОЛЬШАЯ ДЛИТЕЛЬНОСТЬ ПРОЦЕССА ПЕРЕКЛЮЧЕНИЯ ПРИ ПОЛНОМ

ИСПОЛЬЗОВАНИИ ВОЗМОЖНОСТЕЙ РЕЖИМА АДАПТАЦИИ

5А -152 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Пояснения к схеме
БУТ посредством ЭМК РД устанавливает

давление рабочей жидкости в главной ма­

гистрали трансмиссии, обеспечивающее

требуемое время и соответствующую после­
довательность выполнения переключений

передач. БУТ также контролирует различ­
ные входные сигналы, и формирует сигнал

управления ЭМК РД для изменения процес­
сов переключений и времени на их осу­
ществление. БУТ корректирует процессы пе­
реключения передач в зависимости от стиля
управления автомобилем, нагрузки и внут­
реннего состояния трансмиссии.
При обнаружении блоком управления транс­
миссией (БУТ) большой длительности про­
цесса переключений передач, которая не
может быть скомпенсирована за счет адап­
тивных резервов системы управления ко­
робкой передач в пределах этого же цикла
зажигания, устанавливается код Р1811.

Условия для установки кода
• При полном использовании адаптивных

возможностей системы управления, время
переключения передач для пяти случаев
на каждый цикл зажигания должно быть
более 1 с.

Реакция на установку кода

• БУТ команду на включение сигнальной

лампы не подает.

• БУТ дает команду на максимальное дав­

ление в главной магистрали.

• Блокируется обновление параметров ре­

жима адаптации.

• Код Р1811 заносится в память БУТ.
Условия стирания кода из памяти БУТ
• После завершения каждого цикла вклю­

чения зажигания, в котором отсутствуют

признаки неисправности, идентифицируе­
мые данным кодом.

• Для отмены действия данного кода, не

должна присутствовать данная неисправ­

ность и зажигание должно быть выключено
в течение 5 с.

• Код можно удалить из памяти с помощью

сканера.

Рекомендации по диагностике

• Выясните у владельца автомобиля, быва­

ли ли случаи эксплуатации автомобиля с

перегрузкой, использовался ли автомо­
биль для буксировки прицепа с нагрузкой,
превышающей предельную, или осуществ­

лялась ли буксировка прицепа на диапазо­

не D коробки передач.

• Если после нескольких попыток не удается

получить точные значения длительности
процессов переключения передач при
работе системы управления коробкой пе­
редач в адаптивном режиме, необходимо
"сбросить" значения параметров адаптив­
ного режима и произвести проверку авто­
мобиля на ходу для обеспечения правиль­
ного переключения передач.

Описание процедуры проверки
Нижеследующие цифры соответствуют но­
мерам пунктов на диагностической таблице.

1.В данном пункте проверяется возмож­

ность низкого уровня рабочей жидкости,
в результате чего происходит задержка
переключения передач.

4. В данном пункте проверяется возмож­

ность низкого давления рабочей жидкос­

ти в магистрали, в результате чего проис­
ходит задержка переключения передач.

Код Р1811 - Большая длительность процесса переключения при полном

использовании возможностей режима адаптации

Пункт

Действие

Величина

Да

Нет

1

Произведена ли проверка рабочей жидкости

трансмиссии?

-

Перейти

к п.2

Перейти к

процедурам

проверки

рабочей

жидкости

трансмиссии

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А -153

Код Р1811 - Большая длительность процесса переключения при полном

использовании возможностей режима адаптации (продолжение)

Пункт

Действие

Величина

Да

Нет

2

1. Установите сканер.

2. Включите зажигание, не запуская двигатель.
3. Запишите, затем сотрите код из памяти БУТ.
4. Испытайте автомобиль пробегом на диапазо­

не D, достигая переключения передач вверх

1-2, 2-3 и 3-4.

5. С помощью сканера зафиксируйте длитель­

ность процесса переключения передач 1-2,

2-3 и 3-4.

Превышает ли длительность процесса переклю­

чения всех передач указанное значение?

> 1 с

Перейти

к п.З

Перейти

к п.5

3

Выполните проверку давления рабочей жидкости
в главной магистрали.
Находится ли величина давления в пределах
спецификации?

-

Перейти к

рекоменда­

циям по

диагностике

Перейти

к п.4

4

Произведите проверку трансмиссии на возмож­
ность наличия следующих неисправностей:
• Низкого уровня рабочей жидкости, вызванного

внешними утечками.

• Забивания масляного фильтра.
• Смещения фильтра рабочей жидкости из нор­

мального положения.

• Внутренних утечек рабочей жидкости между

каналами гидросистемы управления.

• Пористости или повреждения стенок.
• Повреждений прокладки или распределитель­

ной пластины.

• Смещения прокладки или распределительной

пластины из нормального положения.

• Загрязнения ЭМК РД.
• Повреждения ЭМК РД.
• Заедания ЭМК РД.
• Заедания системы рычагов клапана регулятора

давления.

• Утечек в системе рычагов клапана регулятора

давления.

• Заедания системы рычагов клапана регулятора

давления по нагрузке.

• Утечек в системе рычагов клапана регулятора

давления по нагрузке.

• Утечек масляного гидравлического насоса.
• Неадекватного всасывания масляного гидрав­

лического насоса.

Обнаружена и устранена ли неисправность?

-

Перейти

к п.10

-

5

Превышает ли длительность процесса переклю­

чения передачи 1-2 указанное значение?

> 1 с

Перейти

к п.8

Перейти

к п.6

6

Превышает ли длительность процесса переклю­

чения передачи 2-3 указанное значение?

> 1 с

Перейти

к п.9

Перейти

к п.7

7

Превышает ли длительность процесса переклю­

чения передачи 3-4 указанное значение?

> 1 с

Перейти

к п.10

-

5А -154 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Код Р1811 - Большая длительность процесса переключения при полном

использовании возможностей режима адаптации (продолжение)

Пункт

Действие

Величина

Да

Нет

8

Произведите проверку контура переключения пе­
редач 1-2 на возможность наличия следующих
неисправностей:

• Утечек в уплотнителях поршня демпфера пере­

ключения передач 1-2.

• Скручиваний уплотнителей поршня демпфера

переключения передач 1-2.

• Порезов уплотнителей поршня демпфера пере­

ключения передач 1-2.

• Утечек в уплотнителях поршня муфты 2-й пе­

редачи.

• Скручиваний уплотнителей поршня муфты 2-й

передачи.

• Порезов уплотнителей поршня муфты 2-й пе­

редачи.

• Подгорания дисков муфты 2-й передачи.
• Повреждений дисков муфты 2-й передачи.
• Поломок пружин муфты 2-й передачи.
• Смещения из нормального положения пружин

муфты 2-й передачи.

• Повреждения поршня муфты 2-й передачи.
• Утечек в уплотнителях опоры ведомой звез­

дочки.

• Повреждения уплотнителей опоры ведомой

звездочки.

• Внутренних утечек рабочей жидкости между ка­

налами гидросистемы управления.

• Пористости или повреждения стенок.
• Повреждений прокладки или распределитель­

ной пластины.

• Смещения прокладки или распределительной

пластины из нормального положения.

• Проскальзывания муфты передач переднего

хода.

• Наличия трещин или повреждений опоры ведо­

мой звездочки.

• Повреждения муфты свободного хода торможе­

ния двигателем (не держит).

• Повреждения муфты свободного хода 2-й пере­

дачи (не держит).

Обнаружена и устранена ли неисправность?

-

Перейти

к П.11

-
