ЗВ - 8 ПРИВОД КОЛЕС С МЕХАНИЧЕСКОЙ КОРОБКОЙ ПЕРЕДАЧ

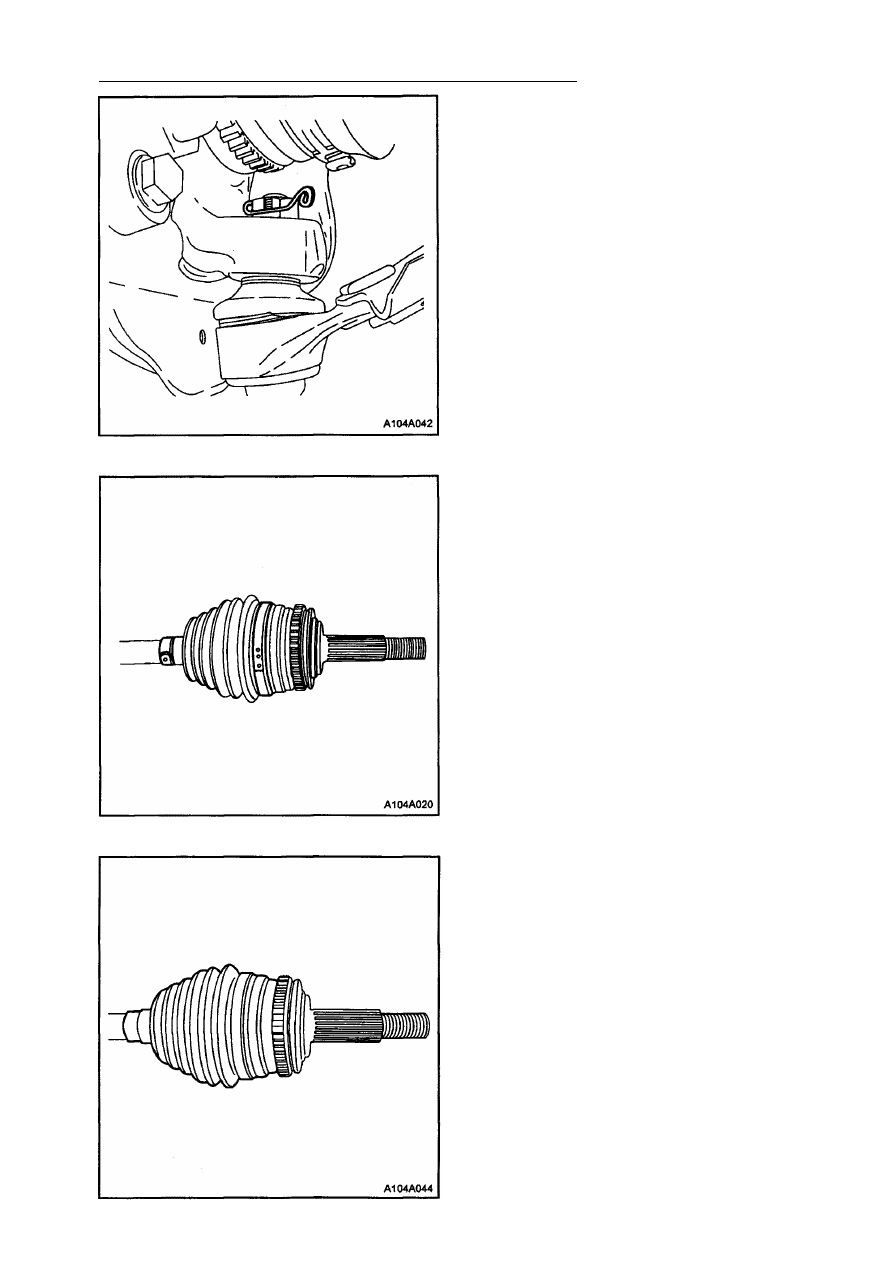

11. Установите удерживающий хомут на

нижний шаровой шарнир.

12. Поставьте нижние крышки двигателя.

Обратитесь к разделу 9N "Корпус
кузова".

13. Залейте до требуемого уровня жид­

кость в картер коробки передач.
Обратитесь к разделу 5В" Пяти-
скоростная механическая коробка
передач ".

РЕМОНТ ПОЛУОСЕЙ

З А Щ И Т Н Ы Й ЧЕХОЛ

Н А Р У Ж Н О Г О ШАРНИРА

Н е о б х о д и м ы е инструменты

Круглогубцы для хомутов J-8059

Плоскогубцы для защитного чехла

J-35566

Д е м о н т а ж

1. Снимите защитный чехол шарнира с

поперечными пазами. Обратитесь к
подразделу "Защитный чехол шарни­

ра с поперечными пазами" данного

раздела.

2. Удалите большой удерживающий хо­

мут защитного чехла. Замените этот
хомут.

3. Удалите малый удерживающий хомут

защитного чехла. Замените этот хо­
мут.

4. Удалите смазку с шарнира.

Предупреждение: Не отсоединяйте
ведущую полуось от наружного шар­
нира, а также не разбирайте наруж­
ный шарнир. Его составные части

хорошо подогнаны и не могут обслу­
живаться отдельно. Неправильная

сборка будет неблагоприятно вли­

ять и на его эксплуатационные ка­

чества, и на безопасность.

5. Снимите защитный чехол с шарнира.

ПРИВОД КОЛЕС С МЕХАНИЧЕСКОЙ КОРОБКОЙ ПЕРЕДАЧ ЗВ - 9

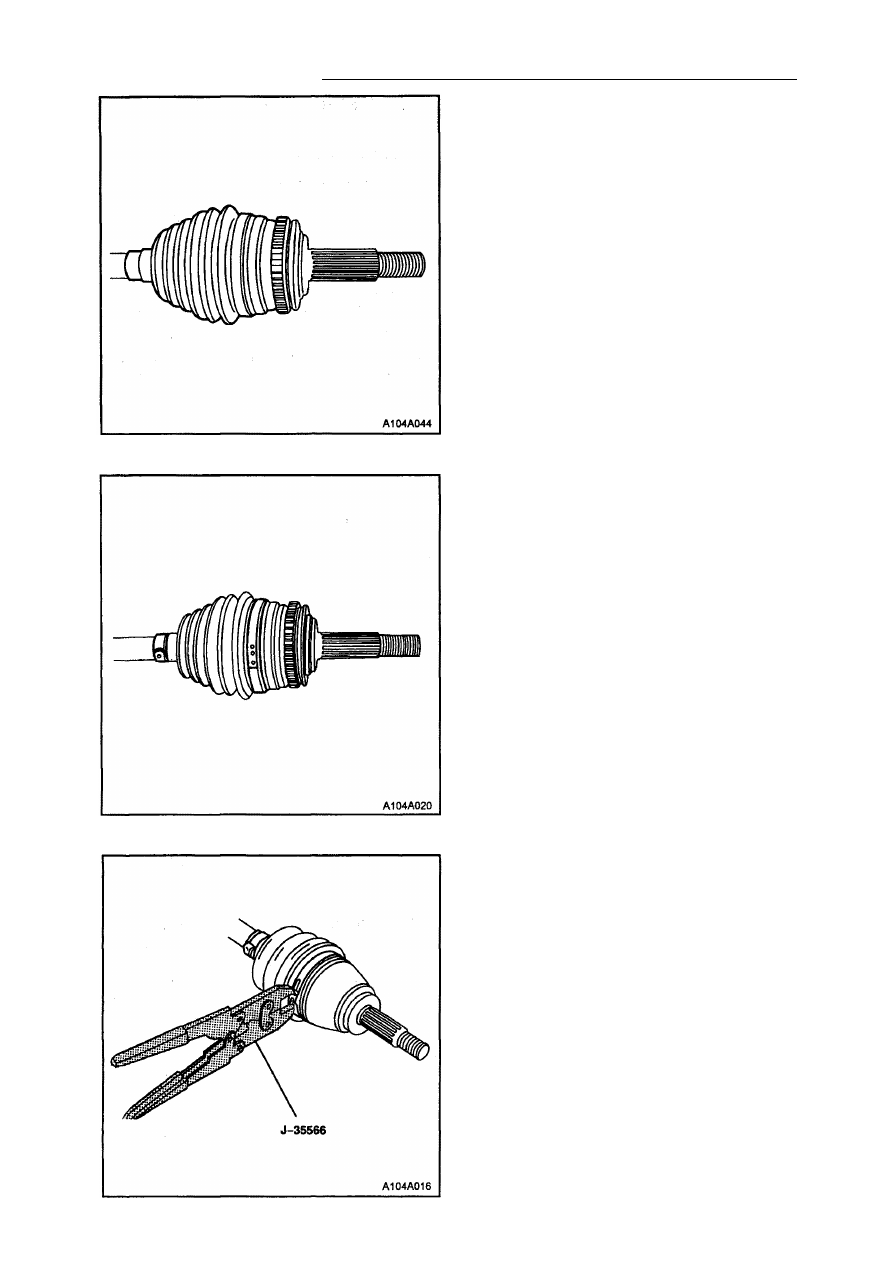

Монтаж

1. Установите защитный чехол на веду­

щую полуось.

2. Заполните защитный чехол шарнира

рекомендованной смазкой в количес­

тве 175-195г.

3. Поставьте новый большой удержива­

ющий хомут защитного чехла.

4. Защелкните новый малый удержива­

ющий хомут защитного чехла и новый
большой удерживающий хомут защит­
ного чехла с помощью плоскогубцев

для защитного чехла J-35566.

5. Установите защитный чехол шарнира

с поперечными пазами. Обратитесь к
подразделу "Защитный чехол шарни­

ра с поперечными пазами" данного

раздела.

ЗВ -10 ПРИВОД КОЛЕС С МЕХАНИЧЕСКОЙ КОРОБКОЙ ПЕРЕДАЧ

З А Щ И Т Н Ы Й ЧЕХОЛ ШАРНИРА

Н е о б х о д и м ы е инструменты
Плоскогубцы для защитного чехла

J-26610

Круглогубцы для хомутов J-8059

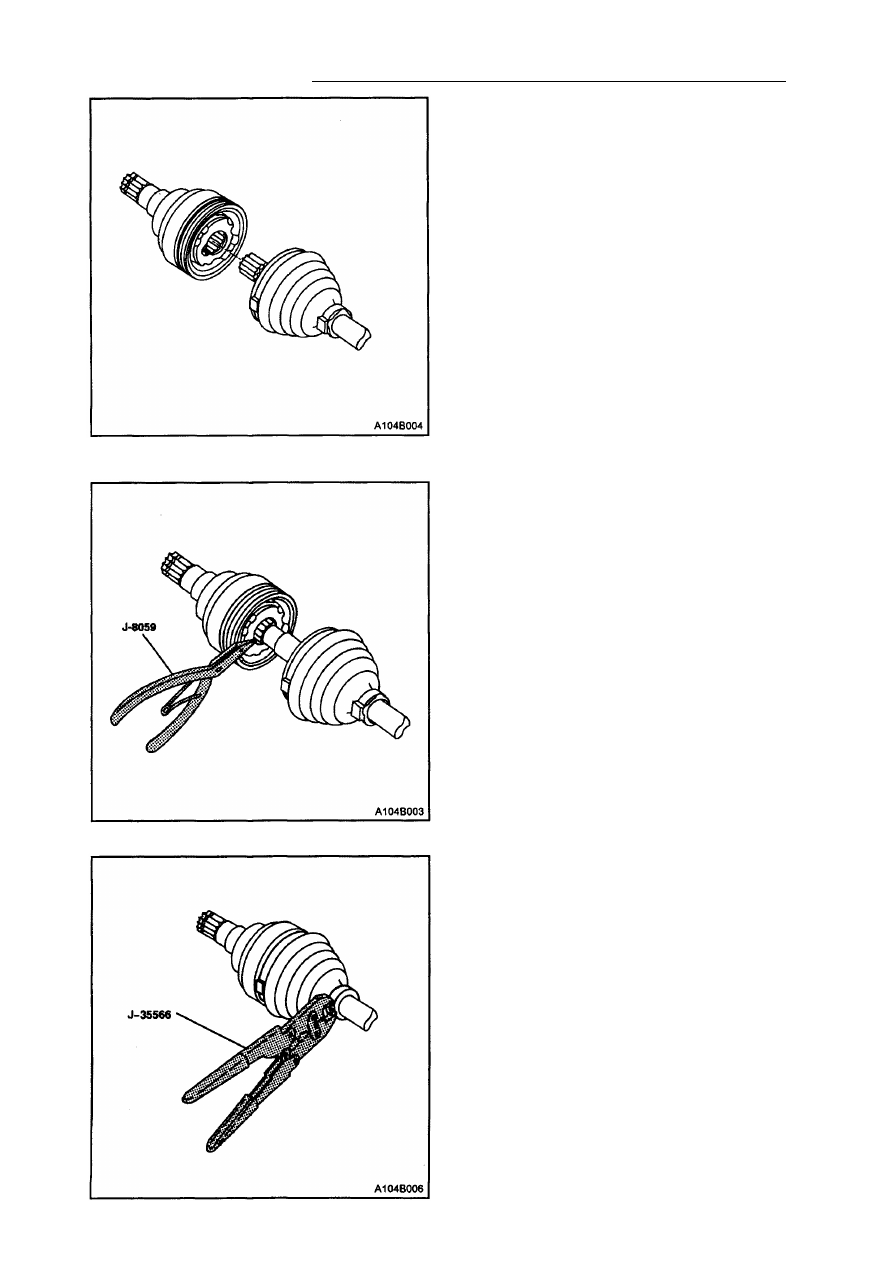

Демонтаж

1. Удалите большой удерживающий хо­

мут защитного чехла. Замените этот
хомут.

2. Удалите малый удерживающий хомут

защитного чехла. Замените этот хо­

мут.

3. Удалите смазку с шарнира.

4. Снимите стопорное кольцо полуоси с

помощью круглогубцев для хомутов

J-8059.

5. Отсоедините ведущую полуось от шар­

нирной сборки.

Предупреждение: Опора шарнира зак­

реплена в определенном положении и

не должна подлежать разборке. Внут­

ренние части шарнира с поперечными

пазами хорошо подогнаны и не могут
обслуживаться отдельно. Непра­
вильная сборка будет неблаго­
приятно влиять и на его эксплуа­
тационные качества, и на безопас­
ность.

6. Снимите защитный чехол с шарнира.

ПРИВОД КОЛЕС С МЕХАНИЧЕСКОЙ КОРОБКОЙ ПЕРЕДАЧ ЗВ -11

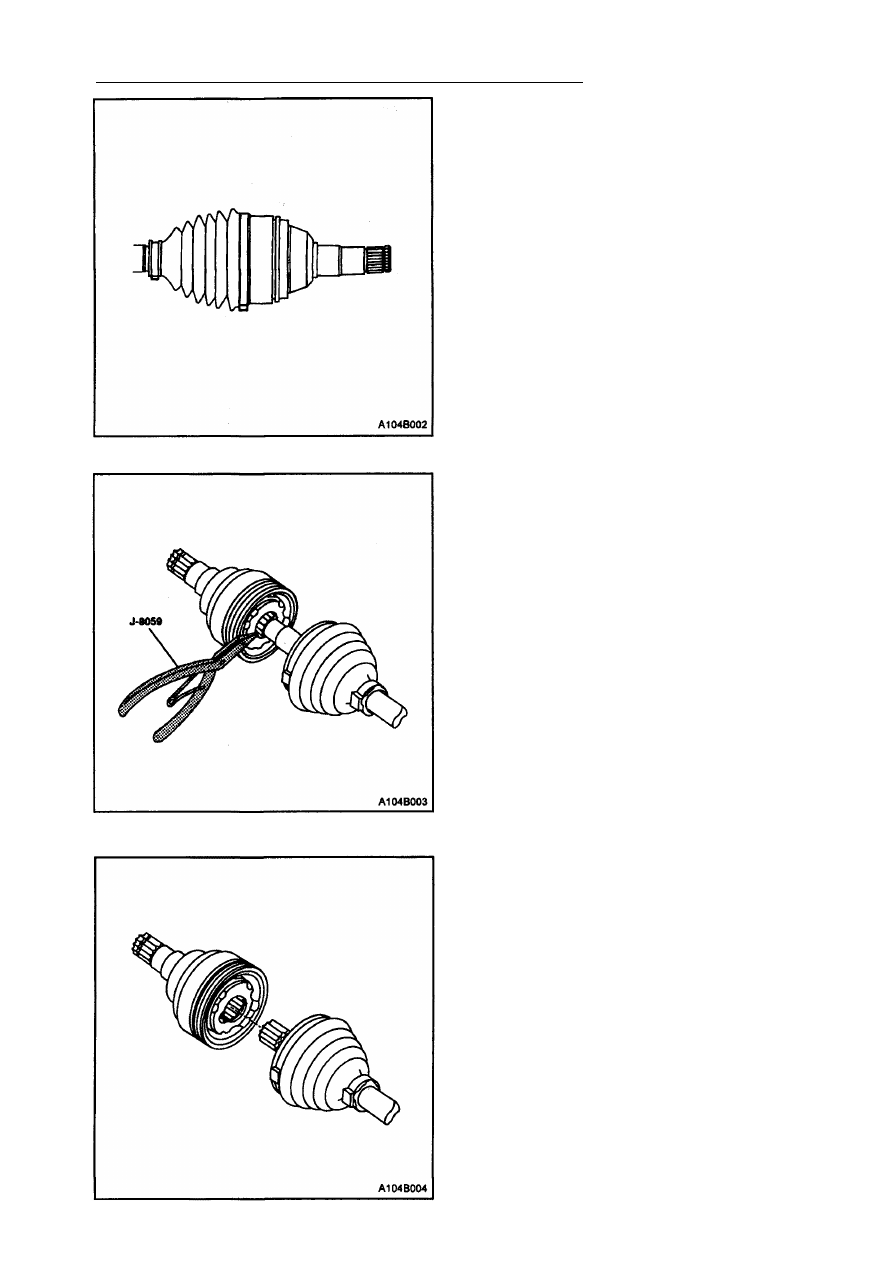

Монтаж

1. Установите на защитный чехол новый

малый удерживающий хомут. Не за­
щелкивайте его.

2. Установите защитный чехол на веду­

щую полуось.

3. Вставьте ведущую полуось в шарнир.

4. Установите стопорное кольцо полуоси

с помощью круглогубцев для хомутов
J-8059.

5. Заполните шарнир 120-140 г рекомен­

дованной смазкой.

6. Установите новый большой удержи­

вающий хомут защитного чехла.

7. Защелкните новый большой удержи­

вающий хомут защитного чехла с по­
мощью плоскогубцев для защитного
чехла J-35566.

8. Защелкните новый малый удержи­

вающий хомут защитного чехла с по­
мощью плоскогубцев для защитного

чехла J-35566.
