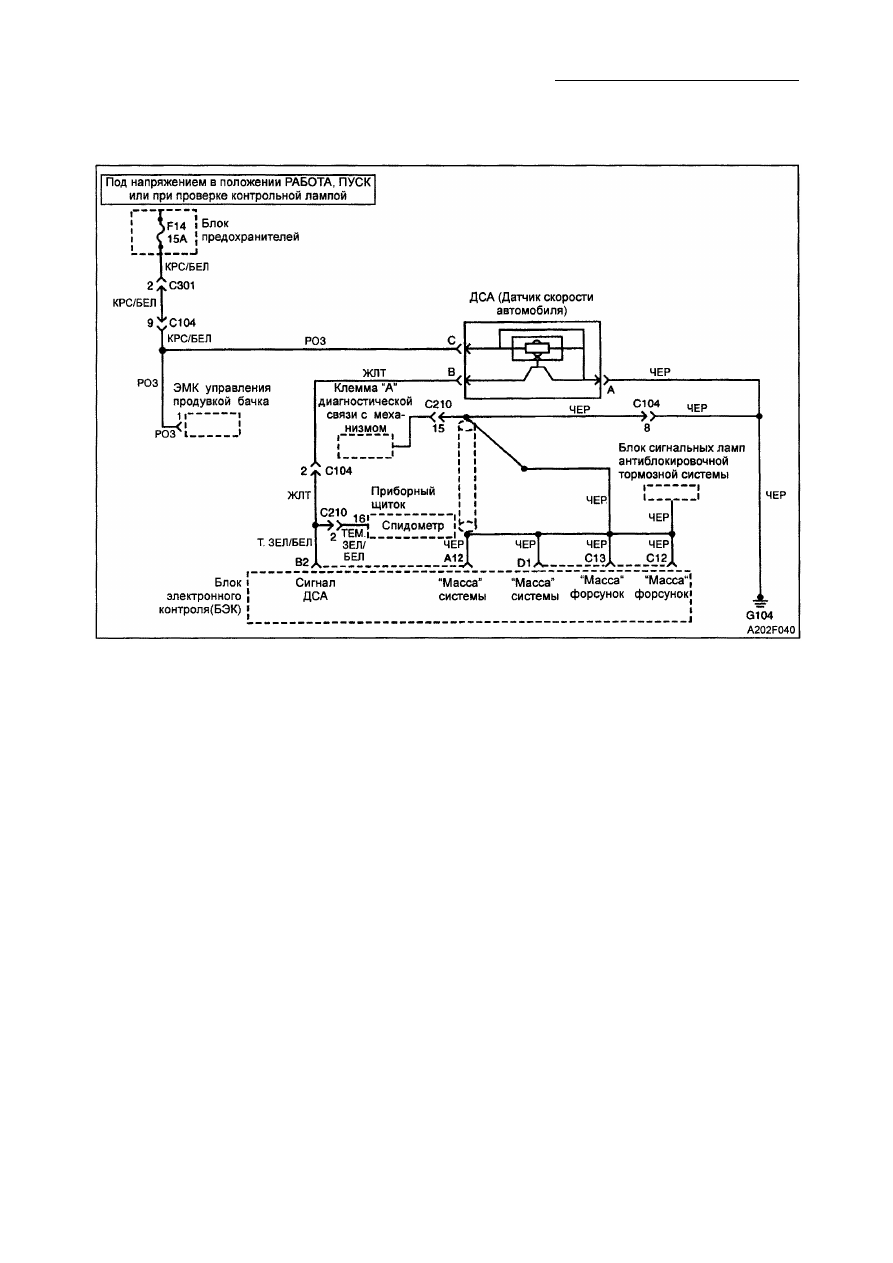

КОНТРОЛЬ ДВИГАТЕЛЯ 1F-171

КОД НЕИСПРАВНОСТЕЙ (ДКН) 24

ОШИБКА ДАТЧИКА СКОРОСТИ АВТОМОБИЛЯ

(МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ) (1.3L И 1.5L SOHC IEFI-6)

Пояснения к схеме
Блок электронного контроля (БЭК) подает и
контролирует напряжение 12 В в сигналь­
ной цепи, расположенной между датчиком

скорости автомобиля (ДСА) и БЭК. Сиг­
нальная цепь соединена с ДСА. При враще­
нии колес автомобиля, ДСА поочередно
замыкает сигнальный контакт на "массу".
Количество таких импульсов (замыканий
на "массу") равняется 2289 на каждый ки­

лометр. На основе интервала между им­

пульсами, БЭК вычисляет скорость авто­
мобиля. Данная информация также отоб­
ражается на спидометре автомобиля.

Условия  д л я установки кода  2 4
• Отсутствие кода 34.
• Частота вращения двигателя находится

в пределах 1600-4300 об/мин.

• ДСА указывает на скорость автомобиля

менее 8 км/час.

• Сигнал датчика АДК указывает на давле­

ние менее 23 кПа.

• Все указанные состояния имеют место в

течение 10 секунд.

Р е к о м е н д а ц и и по диагностике

• Всегда при вращении приводных колес,

диагностирующий прибор должен пока­
зывать скорость автомобиля более

5 км/час.

О п и с а н и е  п р о ц е д у р ы проверки
Нумерация пунктов соответствует номерам
в диагностической таблице.
4. Быстро касаясь, с частотой несколько

раз в секунду, клеммы В2 разъема ДСА,
можно сгенерировать сигнал ДСА. Если
на ДСА присутствуют напряжение и
"масса", то ДСА неисправен.

1F-172 КОНТРОЛЬ ДВИГАТЕЛЯ

Код 24 - Ошибка датчика скорости автомобиля (механическая коробка

передач) (1.3L и 1.5L SOHC IEFI-6)

Пункт

Действие

Величина

Да

Нет

1

Была ли выполнена диагностическая проверка
системы?

-

Перейти

к п. 2

Перейти к
«Диагнос­

тической
проверке

системы»

2

1. Подсоедините сканер к диагностическому разъему
(ДР)

2. Произведите проверку автомобиля на дороге.

Показывает ли сканер скорость автомобиля?

-

Перейти к

«Рекомен­

дациям по

диагнос­

тике»

Перейти

к п. 3

3

1. Выключите зажигание.

2. Отсоедините разъем датчика скорости автомо­

биля (ДСА).

3. Включите зажигание.

4. Подсоедините контрольную лампу между клем­

мой В разъема ДСА и «массой».

Горит ли контрольная лампа?

-

Перейти

к п. 9

Перейти

к п. 4

4

Подсоедините один конец контрольной лампы к
«массе», а другим концом быстро коснитесь, с

частотой несколько раз в секунду, клеммы В2

разъема ДСА.
Показывает ли сканер скорость автомобиля?

-

Перейти

к п. 5

Перейти

к п. 11

5

Подсоедините контрольную лампу между клеммой С
разъема ДСА и «массой».
Горит ли контрольная лампа?

-

Перейти

к п. 6

Перейти

к п. 7

6

1. Выключите зажигание.

2. Подсоедините контрольную лампу между клем­

мой А разъема ДСА и положительным полюсом
аккумуляторной батареи.

Горит ли контрольная лампа?

-

Перейти

к п. 10

Перейти

к п. 8

7

Устраните обрыв на участке цепи между клеммой С

разъема ДСА и выключателем зажигания.
Завершен ли ремонт?

-

Система в

порядке

-

8

Устраните обрыв на участке цепи между клеммой А
разъема ДСА и «массой».
Завершен ли ремонт?

-

Система в

порядке

-

9

Устраните замыкание на участке цепи между клем­

мой В разъема ДСА и клеммой В2 разъема БЭК.
Завершен ли ремонт?

-

Система в

порядке

-

10

Замените ДСА.
Завершен ли ремонт?

-

Система в

порядке

-

11

1. Выключите зажигание.

2. Произведите проверку возможности обрыва на

участке цепи между клеммой В разъема ДСА и
клеммой В2 разъема БЭК.

Обнаружена ли неисправность?

-

Перейти

к п. 12

Перейти

к п. 13

12

Устраните обрыв на участке цепи между клеммой В
разъема ДСА и клеммой В2 разъема БЭК.
Завершен ли ремонт?

-

Система в

порядке

-

13

Замените БЭК.
Завершен ли ремонт?

-

Система в

порядке

-

КОНТРОЛЬ ДВИГАТЕЛЯ 1F -173

КОД НЕИСПРАВНОСТЕЙ 24

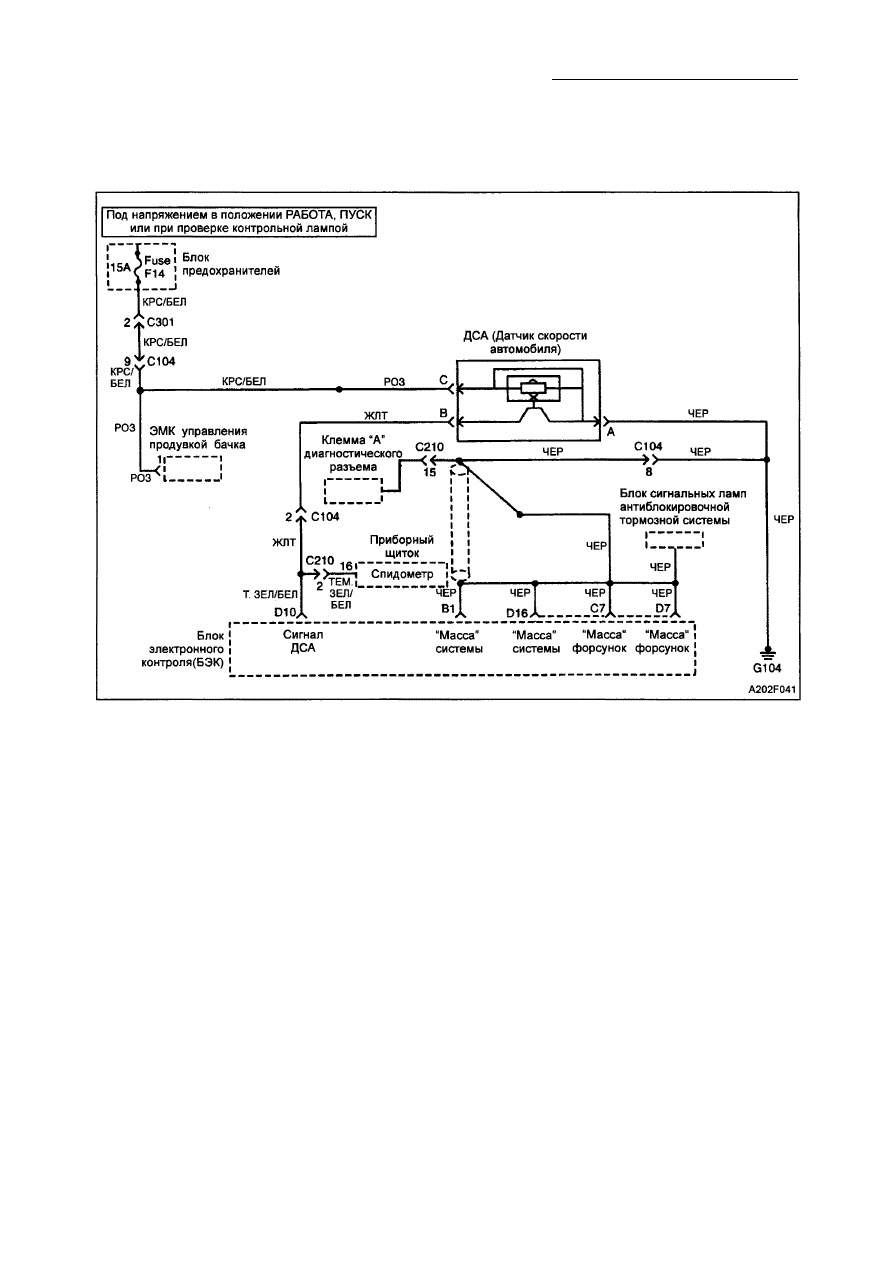

ОШИБКА ДАТЧИКА СКОРОСТИ АВТОМОБИЛЯ

(МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ)

(1.3L SOHC И 1.6L DOHC ITMS-6F)

Пояснения к схеме
Блок электронного контроля (БЭК) подает и
контролирует напряжение 12 В в сигналь­
ной цепи, расположенной между датчиком

скорости автомобиля (ДСА) и БЭК. Сигналь­
ная цепь соединена с ДСА. При вращении
колес автомобиля, ДСА поочередно за­
мыкает сигнальный контакт на "массу". Ко­
личество таких импульсов (замыканий на
"массу") равняется 2289 на каждый ки­
лометр. На основе интервала между им­
пульсами, БЭК вычисляет скорость авто­
мобиля. Данная информация также отоб­
ражается на спидометре автомобиля.

Условия  д л я  у с т а н о в к и кода  2 4
• Отсутствие кодов 21,22, 33 и 34.
• Частота вращения двигателя находится

в пределах 2000 -5000 об/мин.

• ДСА указывает на скорость автомобиля

менее 6 км/час.

• Сигнал датчика  А Д К указывает на

давление менее 24 кПа в течение
4 секунд.

• Все указанные состояния имеют место

в течение 4 секунд.

Р е к о м е н д а ц и и по  д и а г н о с т и к е

• Всегда при вращении приводных колес,

диагностирующий прибор должен

показывать скорость автомобиля более
5 км/час.

О п и с а н и е  п р о ц е д у р ы проверки

Нумерация пунктов соответствует номерам
в диагностической таблице.

4. Быстро касаясь, с частотой несколько

раз в секунду, клеммы D10 разъема ДСА,
можно сгенерировать сигнал ДСА. Если
на ДСА присутствуют напряжение и

"масса", то ДСА неисправен.

1F-174 КОНТРОЛЬ ДВИГАТЕЛЯ

Код 24 - Ошибка датчика скорости автомобиля механическая коробка

передач (1.3L SOHC и 1.6L DOHC ITMS-6F)

Пункт

Действие

Величина

Да

Нет

1

Была ли выполнена диагностическая проверка
системы?

-

Перейти

к п. 2

Перейти к
«Диагнос­

тической
проверке

системы»

2

1. Подсоедините сканер к диагностическому разъему.

2. Произведите проверку автомобиля на дороге.

Показывает ли сканер скорость автомобиля?

-

Перейти к

«Рекомен­

дациям по

диагнос­

тике»

Перейти

к п. 3

3

1. Выключите зажигание.

2. Отсоедините разъем датчика скорости автомо­

биля (ДСА).

3. Включите зажигание.
4. Подсоедините контрольную лампу между клем­

мой В разъема ДСА и «массой».

Горит ли контрольная лампа?

-

Перейти

к п. 9

Перейти

к п. 4

4

Подсоедините один конец контрольной лампы к
«массе», а другим концом быстро коснитесь, с

частотой несколько раз в секунду, клеммы D10

разъема ДСА.
Показывает ли сканер скорость автомобиля?

-

Перейти

к п. 5

Перейти

к п. 11

5

Подсоедините контрольную лампу между клеммой С
разъема ДСА и «массой».
Горит ли контрольная лампа?

-

Перейти

к п. 6

Перейти

к п. 7

6

1. Выключите зажигание.

2. Подсоедините контрольную лампу между клем­

мой А разъема ДСА и положительным полюсом
аккумуляторной батареи.

Горит ли контрольная лампа?

-

Перейти

к п. 10

Перейти

к п. 8

7

Устраните обрыв на участке цепи между клеммой С

разъема ДСА и выключателем зажигания.
Завершен ли ремонт?

-

Система в

порядке

-

8

Устраните обрыв на участке цепи между клеммой А

разъема ДСА и «массой».
Завершен ли ремонт?

-

Система в

порядке

-

9

Устраните замыкание на участке цепи между клем­
мой В разъема ДСА и клеммой D10 разъема БЭК.
Завершен ли ремонт?

-

Система в

порядке

-

10

Замените ДСА.
Завершен ли ремонт?

-

Система в

порядке

-

11

1. Выключите зажигание.

2. Произведите проверку возможности обрыва на

участке цепи между клеммой В разъема ДСА и

клеммой D10 разъема БЭК.

Обнаружена ли неисправность?

-

Перейти

к п. 12

Перейти

к п. 13

12

Устраните обрыв на участке цепи между клеммой В

разъема ДСА и клеммой D10 разъема БЭК.

Завершен ли ремонт?

-

Система в

порядке

-

13

Замените БЭК.
Завершен ли ремонт?

-

Система в

порядке

-
