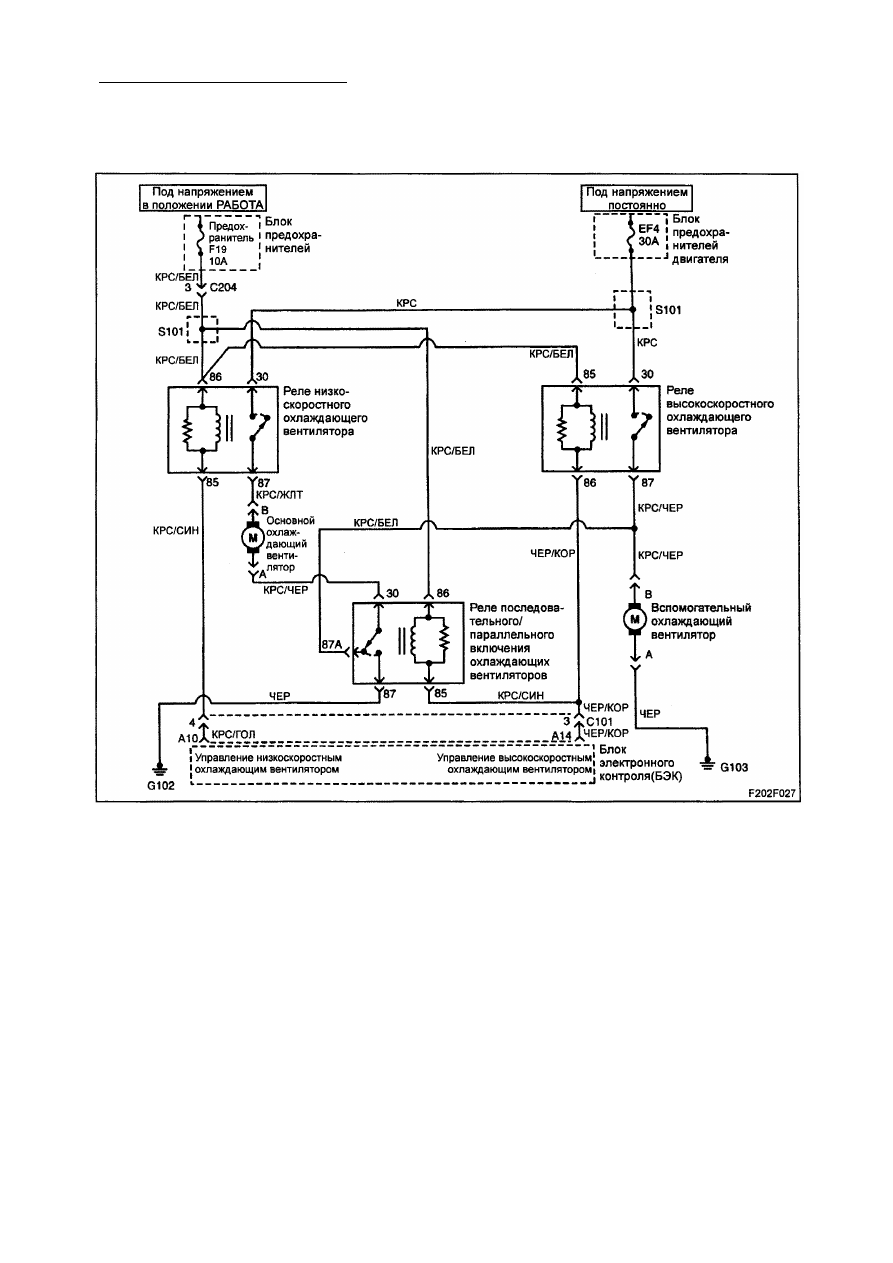

КОНТРОЛЬ ДВИГАТЕЛЯ 1F - 119 Код 4 - Высокие обороты второго вентилятора (1.3L SOHC и 1.6L DOHC ITMS-6F) Пункт Действие Величина Да Нет 1 Была ли проведена диагностическая проверка системы ? - Перейти к п. 2 Перейти к "Диагности ческой проверке системы" 2 1. Отсоедините красный разъем блока электронного контроля (БЭК). 2. Отсоедините реле высокоскоростного охлаждаю щего вентилятора и реле последовательного/парал лельного включения охлаждающих вентиляторов. 3. Измерьте напряжение между клеммой А14 0 В Перейти к п. 4 Перейти к п. 3 3 1. Устраните замыкание на аккумулятор между клеммой 85 разъема реле высокоскоростного охлаж дающего вентилятора или реле последовательного / параллельного включения охлаждающих вентиля торов, и клеммой А14 разъема БЭК. 2. Сотрите все коды из памяти БЭК. - Система в порядке - 4 Измерьте сопротивление между клеммами 85 и 86 Соответствует ли величина сопротивления ~0 Ом Перейти к п. 5 Перейти к п. 6 5 1. Замените реле высокоскоростного охлаждающего вентилятора. - Система в порядке - 6 Измерьте сопротивление между клеммами 85 и 86 ления указанному значению? ~0 Ом Перейти к п. 7 Перейти к п. 8 7 1. Замените реле последовательного / параллель ного включения охлаждающих вентиляторов. - Система в порядке - 8 Произведите проверку на возможность плохого - Перейти к п. 9 Перейти к п. 10 9 1. Отремонтируйте или замените клемму разъема, при необходимости. 2. Сотрите все коды из памяти БЭК. Завершен ли ремонт? - Система в порядке - 10 1. Замените БЭК. 2. Выполните диагностическую проверку системы. - Система в порядке - |
