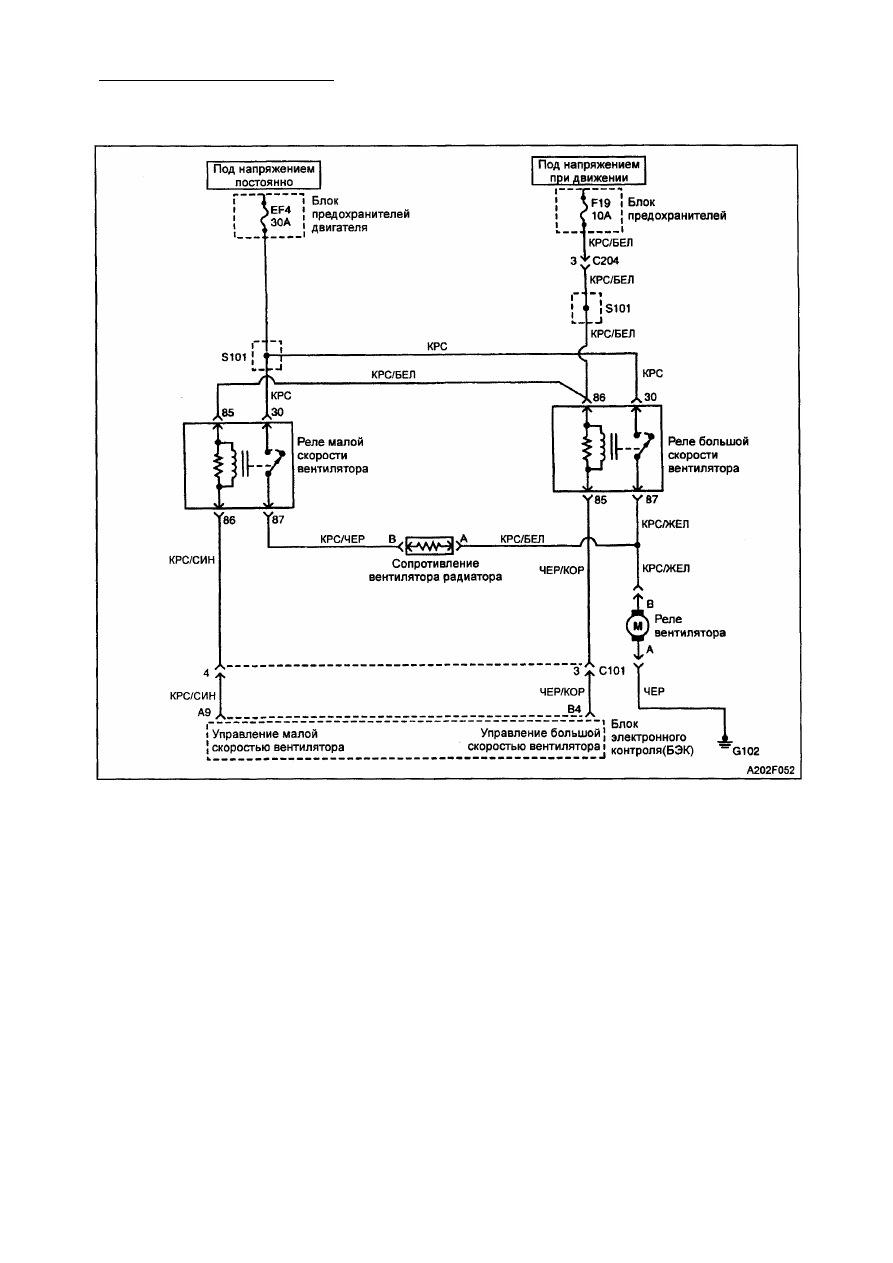

КОНТРОЛЬ ДВИГАТЕЛЯ 1F-87 Проверка цепи вентилятора радиатора (без кондиционера) (1,31_ и1,51_ SOHC IEFI-6) (продолжение) Пункт Действие Величина Да Нет 6 1. Выключите зажигание. 2. Отсоедините 24-х штыревой разъем блока элект ронного контроля (БЭК). 4. Включите зажигание. Вентилятор радиатора включается на малой скорости? - Перейти к п. 21 Перейти к п. 7 7 1. Выключите зажигание. 2. Вставьте перемычку с предохранителем между клеммой А9 БЭК и "массой". 4. Присоедините контрольную лампу между клеммой В разъема вентилятора радиатора и "массой". - Перейти к п. 8 Перейти к п. 9 8 1. Выключите зажигание. 2. Присоедините контрольную лампу между клеммой А разъема вентилятора радиатора и клеммой «+» - Перейти к п. 18 Перейти к п. 17 9 1. Выключите зажигание. 2. Отсоедините реле малой скорости вентилятора радиатора. 4. Включите зажигание. Контрольная лампа горит? - Перейти к п. 10 Перейти к п. 13 10 1. Выключите зажигание. 2. Присоедините контрольную лампу между клеммой 30 разъема реле малой скорости вентилятора радиатора и - Перейти к п. 11 Перейти к п. 14 11 Присоедините контрольную лампу между клеммой 87 - Перейти к п. 12 Перейти к п. 16 12 1. Вставьте перемычку с предохранителем между клеммой А9 БЭК и "массой". - Перейти к п . 19 Перейти к п. 15 13 Устраните оголение провода между клеммой 85 разъема реле малой скорости вентилятора радиатора и замком зажигания. Ремонт окончен? - Система в порядке - 14 Устраните оголение провода между клеммой 30 - Система в порядке - |
