Chevrolet Lanos / Daewoo Lanos. Руководство - часть 37

6С -14 РУЛЕВОЙ МЕХАНИЗМ С УСИЛИТЕЛЕМ

9. Установите на место консоль топлив­

ного фильтра. Установите топливный
фильтр на консоли.

10. Установите трубку на выходной сторо­

не топливного фильтра.

11. Вставьте трубку рулевого механизма в

распорные зажимы.

12. Закрепите входную и выходную трубки

рулевого механизма на клапане руле­
вого механизма.

Затяните гайки входной и выходной тру­
бок моментом 27 Н•м.

13. Установите концы правой и левой на­

ружной тяги и колеса на место.

14. Рулевой механизм должен оставать­

ся в положении прямо вперед.

15. Проверьте, нет ли утечки. Если есть,

устраните причину и прокачайте сис­
тему. См. раздел 6А, "Рулевое управ­

ление с усилителем".

16. Опустите машину и присоедините от­

рицательный провод аккумуляторной
батареи.

8. Наживите гайку входной трубки руле­

вой передачи на клапан рулевого ме­
ханизма, но не затягивайте.

РУЛЕВОЙ МЕХАНИЗМ С УСИЛИТЕЛЕМ 6С -15

2. Снимите шестигранную гайку наруж­

ной тяги.

3. Отсоедините наружную тягу от шарни­

ра с помощью съемника КМ-507-В.

4. Снимите наружную тягу.

НАРУЖНАЯ ТЯГА

Необходимые инструменты
Съемник для подшипников КМ-507-В.

Процедура снятия

1. Ослабьте стяжной болт наружной тяги.

6С-16 РУЛЕВОЙ МЕХАНИЗМ С УСИЛИТЕЛЕМ

4. Отрегулируйте схождение, вращени­

ем регулятора тяги. См. раздел 2В, "Ре­
гулировка колес".

5. Наживите стяжной болт наружной

тяги.

Затяните стяжной болт наружной тяги мо­
ментом 22 Н•м.

Процедура установки
1. Установите наружную тягу.

2. Присоедините наружную тягу к шар­

ниру.

3. Наденьте шестигранную гайку наруж­

ной тяги.

Затяните шестигранную гайку моментом
60 Н•м.

ВНУТРЕННЯЯ ТЯГА

Процедура снятия
1. Ослабьте стяжной болт внутренней

тяги.

РУЛЕВОЙ МЕХАНИЗМ С УСИЛИТЕЛЕМ 6С -17

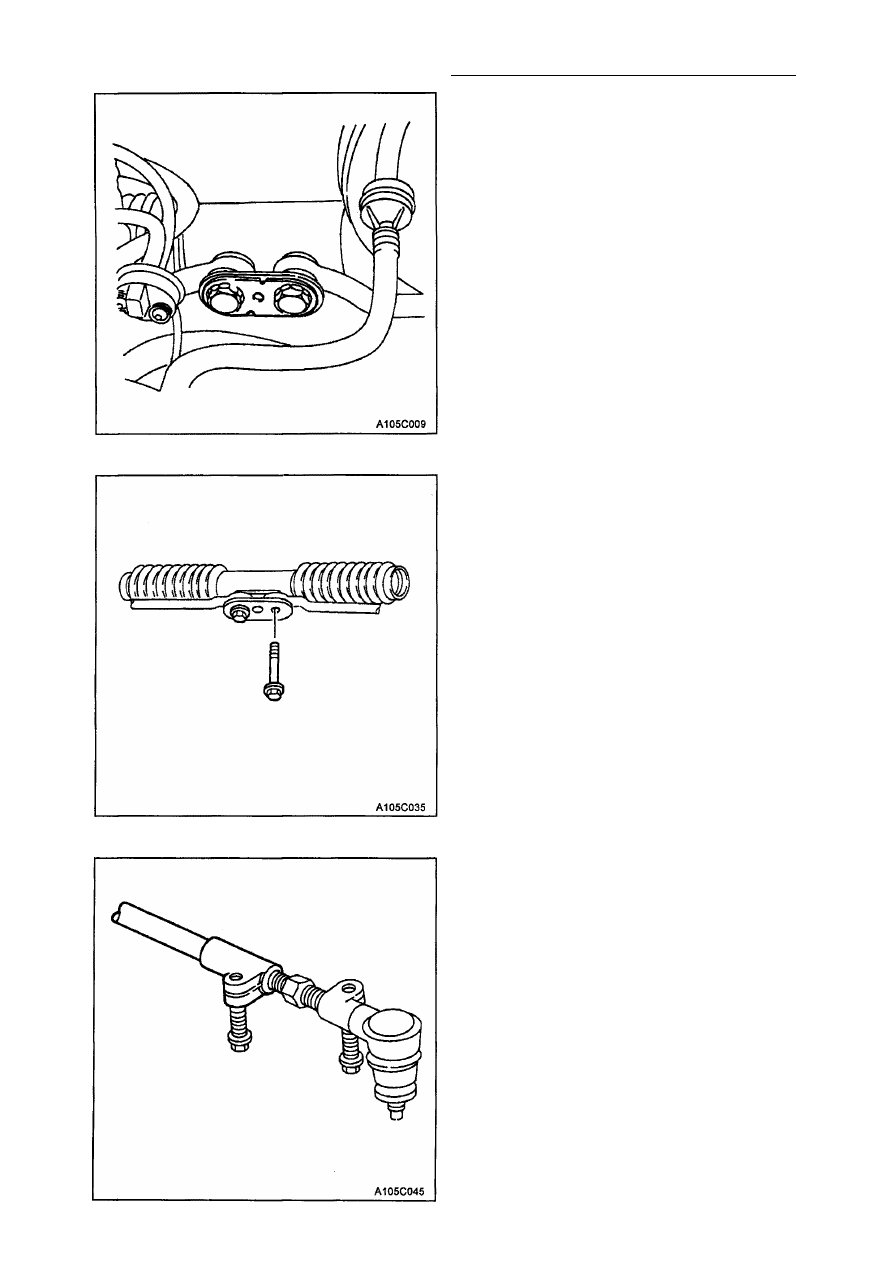

2. Снимите запорную пластину. Не ис­

пользуйте ее повторно.

3. Снимите болт внутренней тяги с руле­

вого механизма.

Примечание: Если нужно снять обе внут­
ренние тяги, поставьте на место болт
после съемки первой тяги, чтобы удер­

жать на месте чехол рулевого механизма

и чтобы не сместились другие детали.

4. Снимите внутреннюю тягу скользящим

движением между опорной пластиной

болта и чехлом рулевого механизма,
отвинтив винт регулятора тяги.
