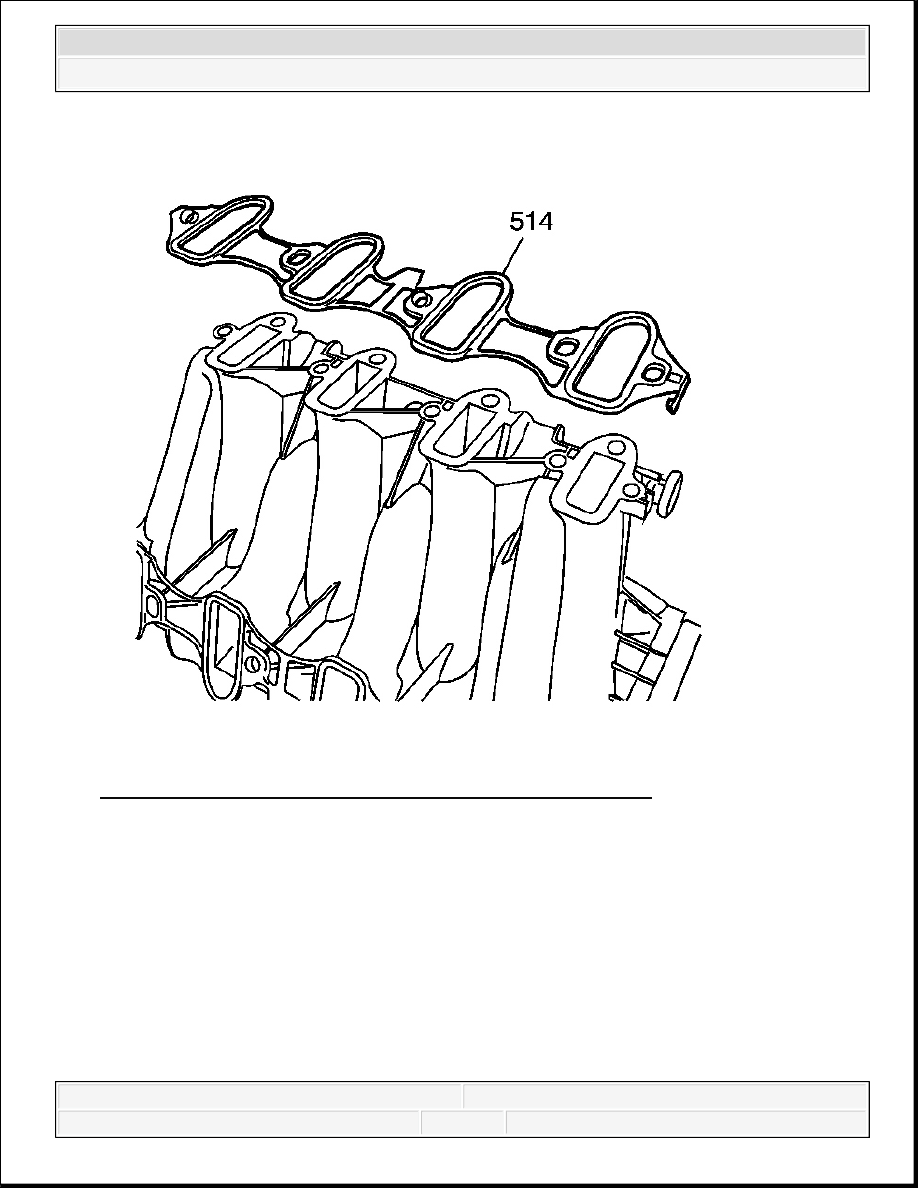

Fig. 318: View Of Intake Manifold-To-Cylinder Head Gasket
Courtesy of GENERAL MOTORS CORP.

6. Remove the intake manifold gaskets (514).

7. Discard the intake manifold gaskets.

ENGINE COOLANT AIR BLEED PIPE AND HOLE COVER REMOVAL

2008 Hummer H2

2008 ENGINE Engine Mechanical - 6.2L - H2

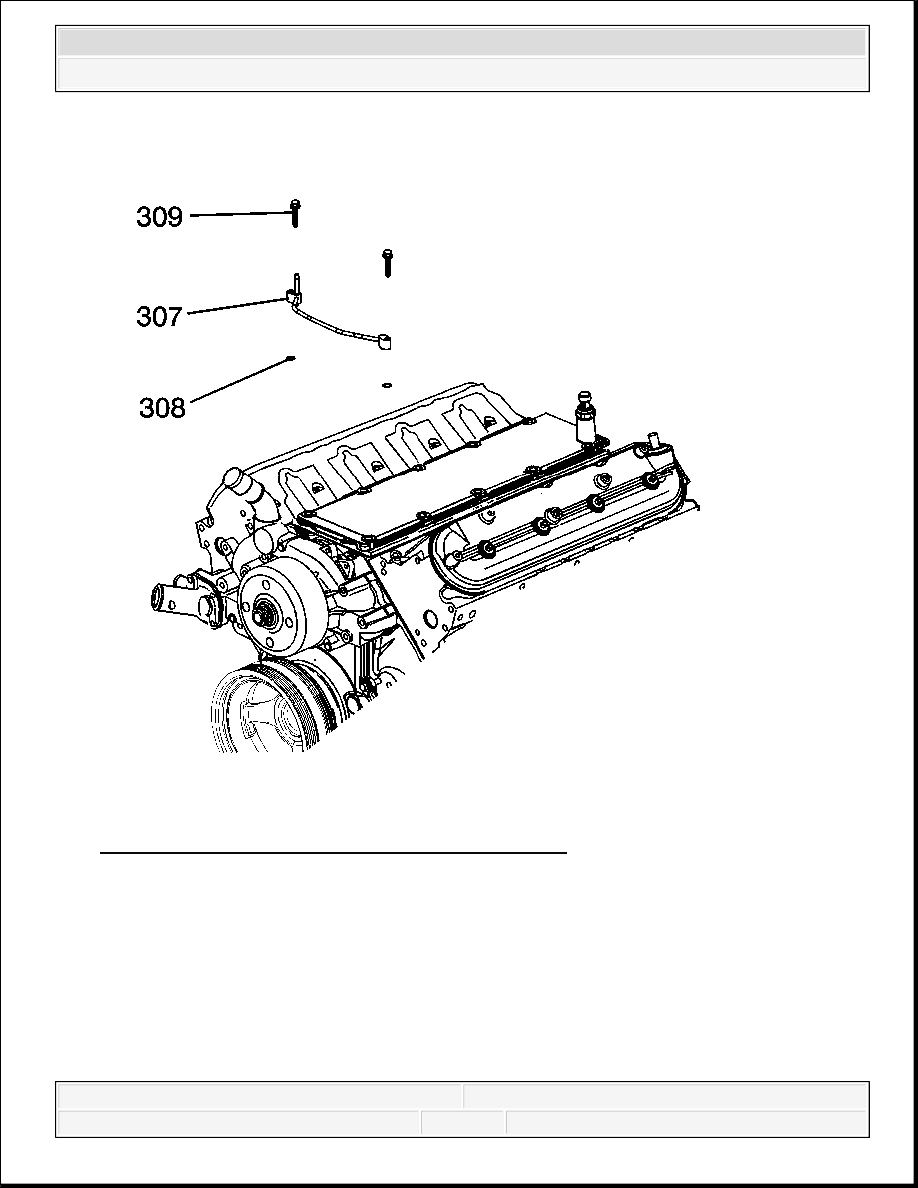

Fig. 319: Identifying Engine Coolant Air Bleed Pipe
Courtesy of GENERAL MOTORS CORP.

1. Remove the engine coolant air bleed pipe bolts (309).

2. Remove the pipe (307) with seals (308).



2008 Hummer H2

2008 ENGINE Engine Mechanical - 6.2L - H2

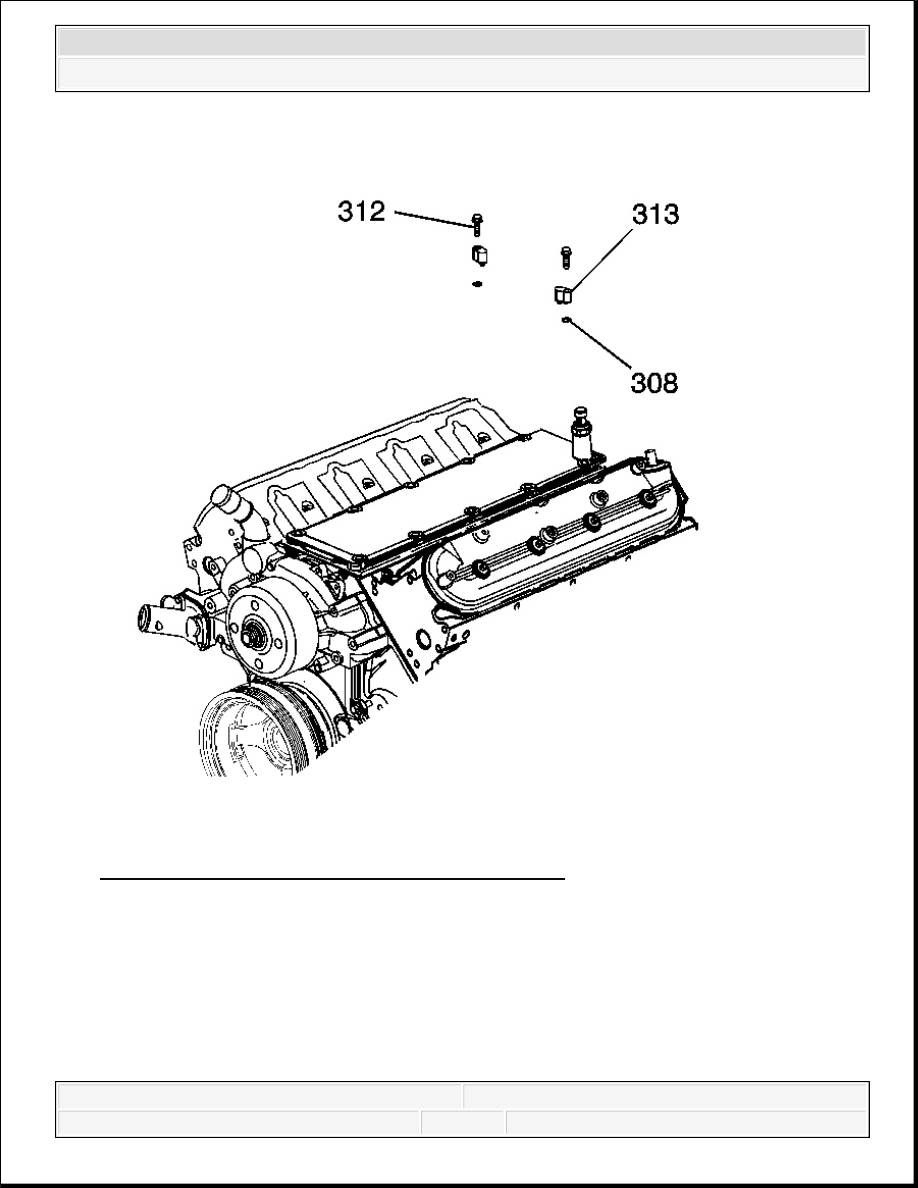

Fig. 320: Identifying Coolant Air Bleed Cover Bolts
Courtesy of GENERAL MOTORS CORP.

3. Remove the engine coolant air bleed cover bolts (312).

4. Remove the covers (313) with seals (308).



2008 Hummer H2

2008 ENGINE Engine Mechanical - 6.2L - H2
