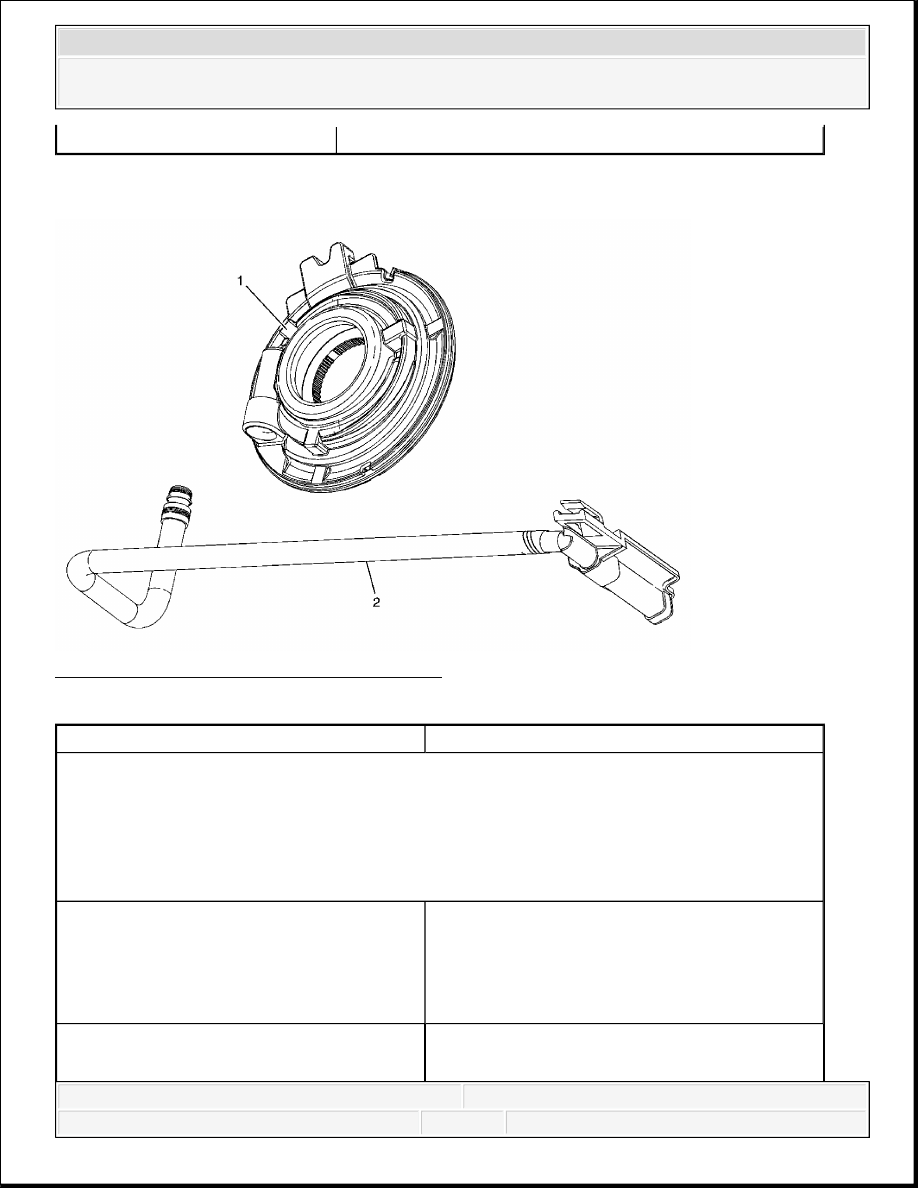

OIL PUMP CLEANING AND INSPECTION

Fig. 30: Oil Pump Cleaning and Inspection
Courtesy of GENERAL MOTORS CORP.

assembly if the bushing has spun.

Callout

Component Name

Preliminary Procedure



Inspect all components or sub-components and perform any repair procedure
necessary to fix the damage. If the damage cannot be repaired, replace the component
or sub-component as indicated.



Clean all components in cleaning solvent and air dry.

1

Transfer Case Oil Pump Assembly
Tip: Replace the oil pump assembly if end play
is evident, or if there is any sign of binding. Do
not disassemble the oil pump. The oil pump is
serviced as an assembly.

2

Transfer Case Oil Pump Suction Pipe
Tip: Replace the oil pump suction pipe if the



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Transfer Case - MP 1625/1626-NQF - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra &

Silverado



REAR OUTPUT SHAFT CLEANING AND INSPECTION

Fig. 31: Rear Output Shaft Cleaning and Inspection
Courtesy of GENERAL MOTORS CORP.

screen is embedded with debris.

Callout

Component Name

Preliminary Procedure



Inspect all components or sub-components and perform any repair procedure
necessary to fix the damage. If the damage cannot be repaired, replace the component
or sub-component as indicated.



Clean all components in cleaning solvent and air dry.

1

Transfer Case Rear Output Shaft Splines
Tip: Witness marks at the location of the yoke
are normal.

2

Transfer Case Oil Pump and Rear Output Shaft
Speed Reluctor Wheel Engagement Splines
Tip: Witness marks at the location of the
components are normal.



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Transfer Case - MP 1625/1626-NQF - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra &

Silverado



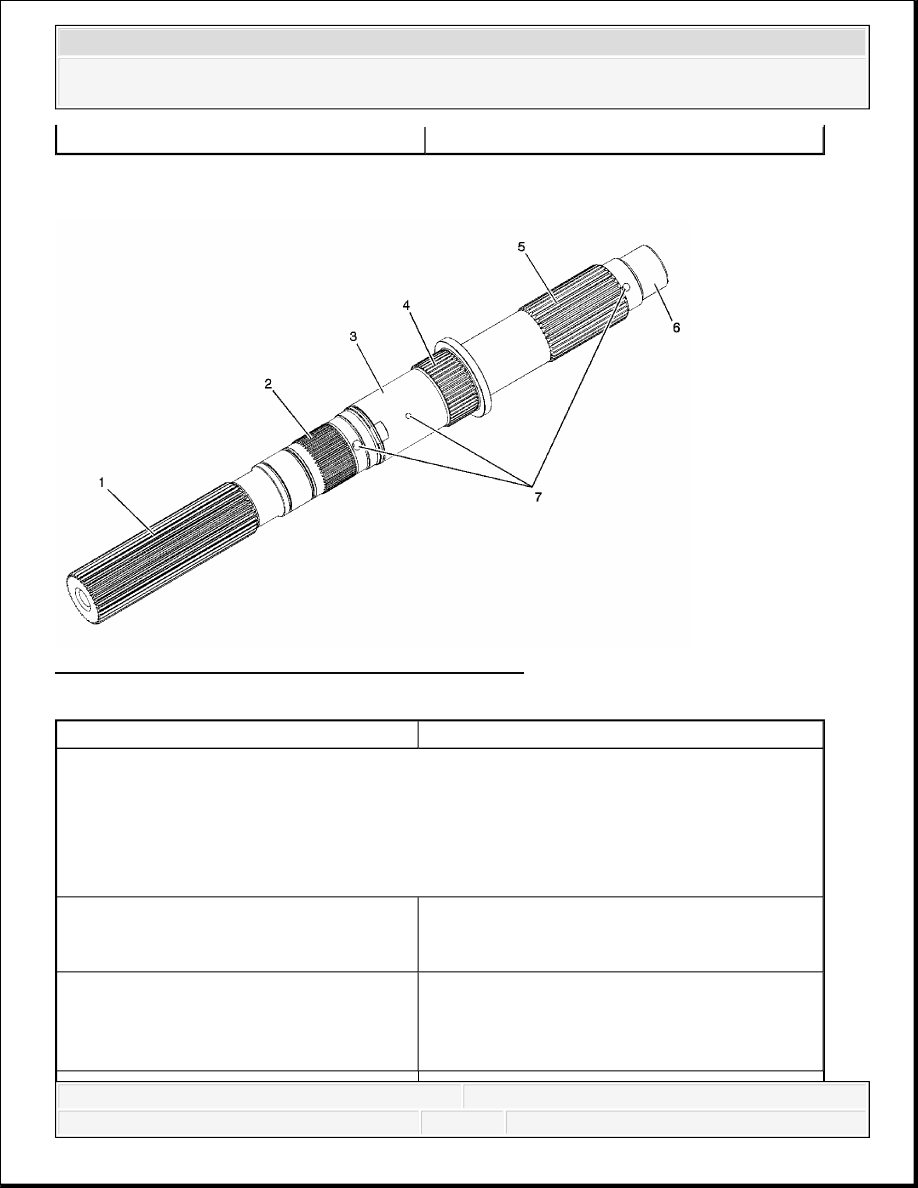

FRONT OUTPUT SHAFT AND INPUT SHAFT CLEANING AND INSPECTION

3

Transfer Case Front Output Shaft Drive
Sprocket Bearing Surface
Tip: Inspect for scoring, brinelling, pitting, or
excessive wear.

4

Transfer Case Two/Four Wheel Drive
Synchronizer Hub Engagement Splines
Tip: Witness marks at the location of the hub is
normal.

5

Transfer Case High/Low Clutch Engagement
Splines
Tip: Witness marks at the location of the
high/low clutch is normal.

6

Transfer Case Input Shaft Pilot Bearing Surface
Tip: Inspect for scoring, brinelling, pitting, or
excessive wear.

7

Oil Galleries
Tip: Compressed air may be necessary to clean
the oil galleries.



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Transfer Case - MP 1625/1626-NQF - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra &

Silverado



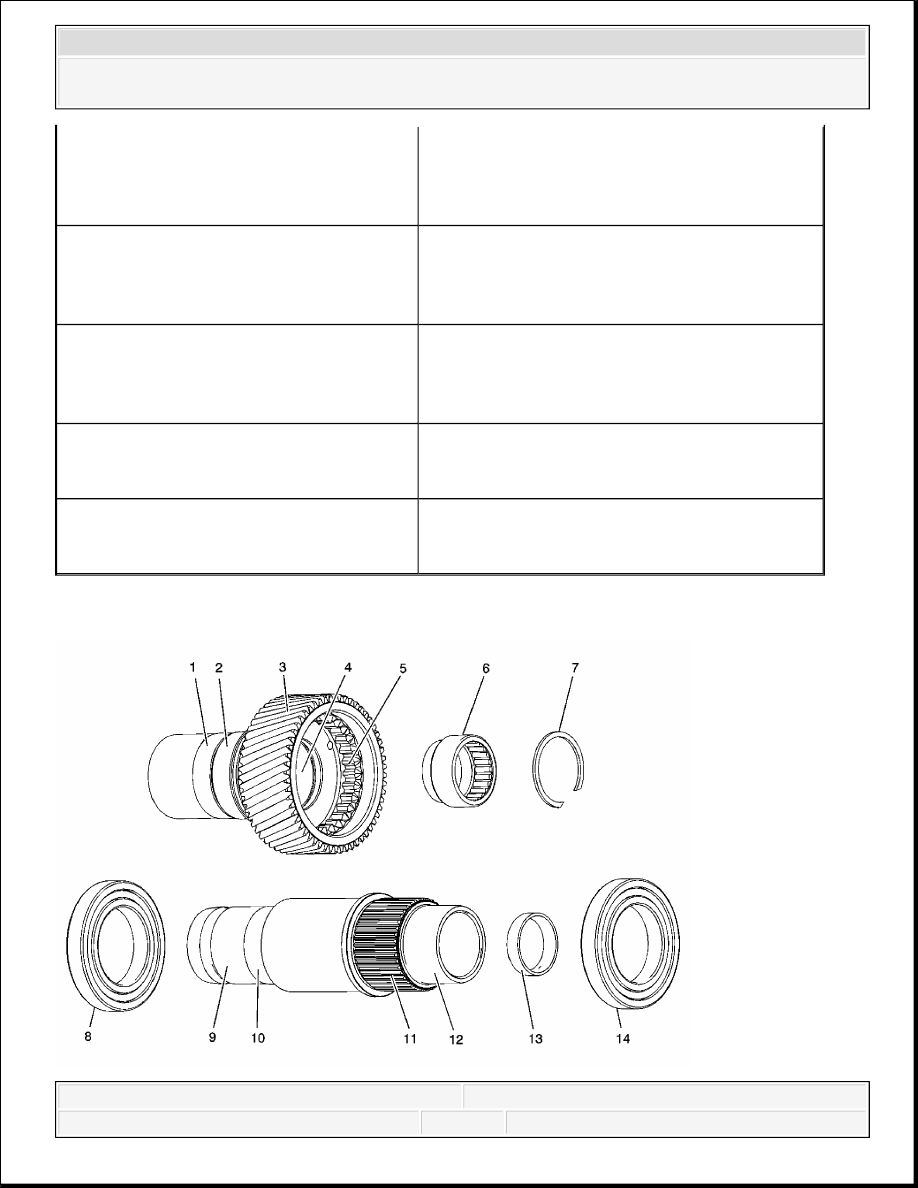

Fig. 32: Front Output Shaft and Input Shaft Cleaning and Inspection
Courtesy of GENERAL MOTORS CORP.

Callout

Component Name

Preliminary Procedure



Inspect all components or sub-components and perform any repair procedure
necessary to fix the damage. If the damage cannot be repaired, replace the component
or sub-component as indicated.



Clean all components in cleaning solvent and air dry.

1

Transfer Case Input Shaft Seal Surface
Tip: Inspect for pitting, excessive wear, or
damage.

2

Transfer Case Input Shaft Bearing Surface
Tip: Inspect for excessive wear, damage, or if the
bearing has spun on the shaft.

3

Transfer Case Input Shaft Planetary Teeth
Tip: Inspect for broken, damaged, or debris
embedded in the root of the teeth.

4

Transfer Case Input Shaft Pilot Bearing Surface
Tip: If the bearing is removed, inspect for
excessive wear, damage, or if the bearing has spun
in the bore.

5

Transfer Case High/Low Clutch Engagement
Teeth
Tip: Inspect the engagement teeth for chips or
excessive wear.

6

Transfer Case Input Shaft Pilot Bearing Assembly
Tip: Replace the bearing if roughness, brinelling,
or pitting is detected. Refer to Input Shaft Pilot
Bearing Replacement (Heavy Duty and Super
Heavy Duty) .

7

Transfer Case Input Shaft Pilot Bearing Assembly
Retaining Ring (Heavy Duty and Super Heavy
Duty only)

8

Transfer Case Front Output Shaft Front Bearing
Assembly
Tip: Replace the bearing if roughness, brinelling,



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Transfer Case - MP 1625/1626-NQF - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra &

Silverado
