7. Remove the steering gear pitman shaft washer (3) from the steering gear housing (1).

8. Pry the steering gear pitman shaft seal (2) from the steering gear housing (1) using a

screwdriver.

9. Inspect the housing for burrs and replace if necessary.

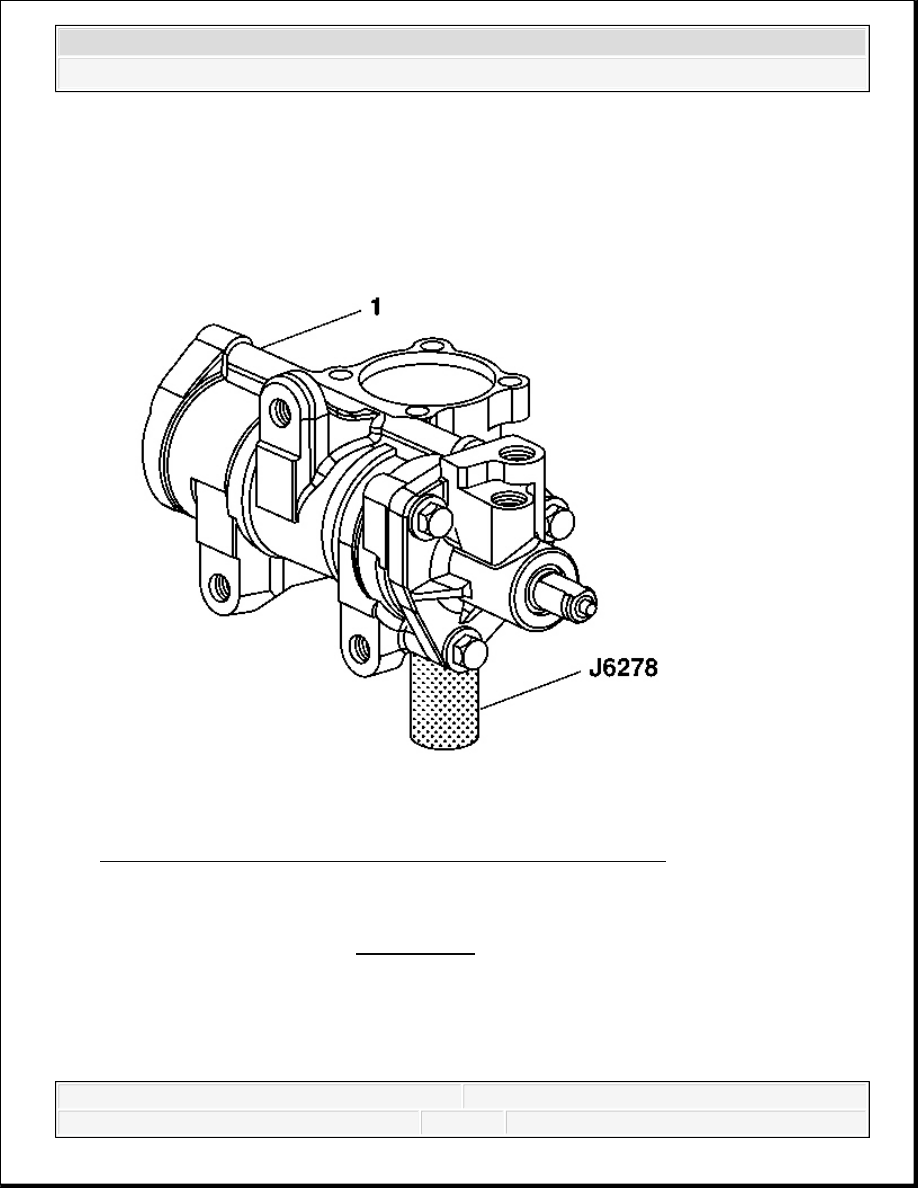

Fig. 107: Driving Out Needle Bearing From Steering Gear Housing
Courtesy of GENERAL MOTORS CORP.

10. Insert remover/installer J 6278 through the hole in the top of the steering gear housing (1).

See Special Tools.



2008 Chevrolet Silverado 1500

2008 STEERING Power Steering - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado



11. Drive out the steering gear pitman shaft bearing (2) from the steering gear housing (1).

Assembly Procedure

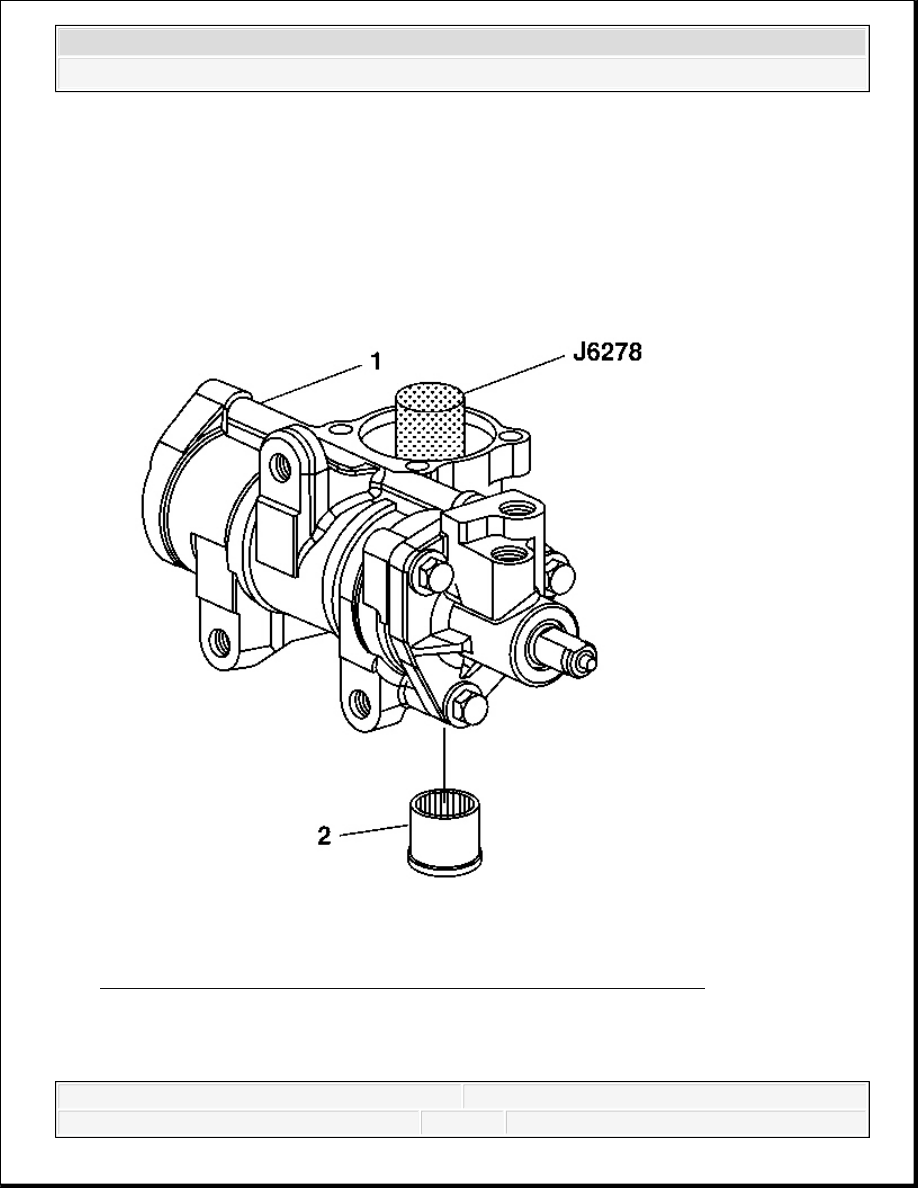

Fig. 108: Installing Needle Bearing Into Steering Gear Housing
Courtesy of GENERAL MOTORS CORP.

1. Install the steering gear pitman shaft bearing into the steering gear housing (1) using

remover/installer J 6278 . See Special Tools.

2. Drive the steering gear pitman shaft bearing into the steering gear housing until the shoulder

seats properly.



2008 Chevrolet Silverado 1500

2008 STEERING Power Steering - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado

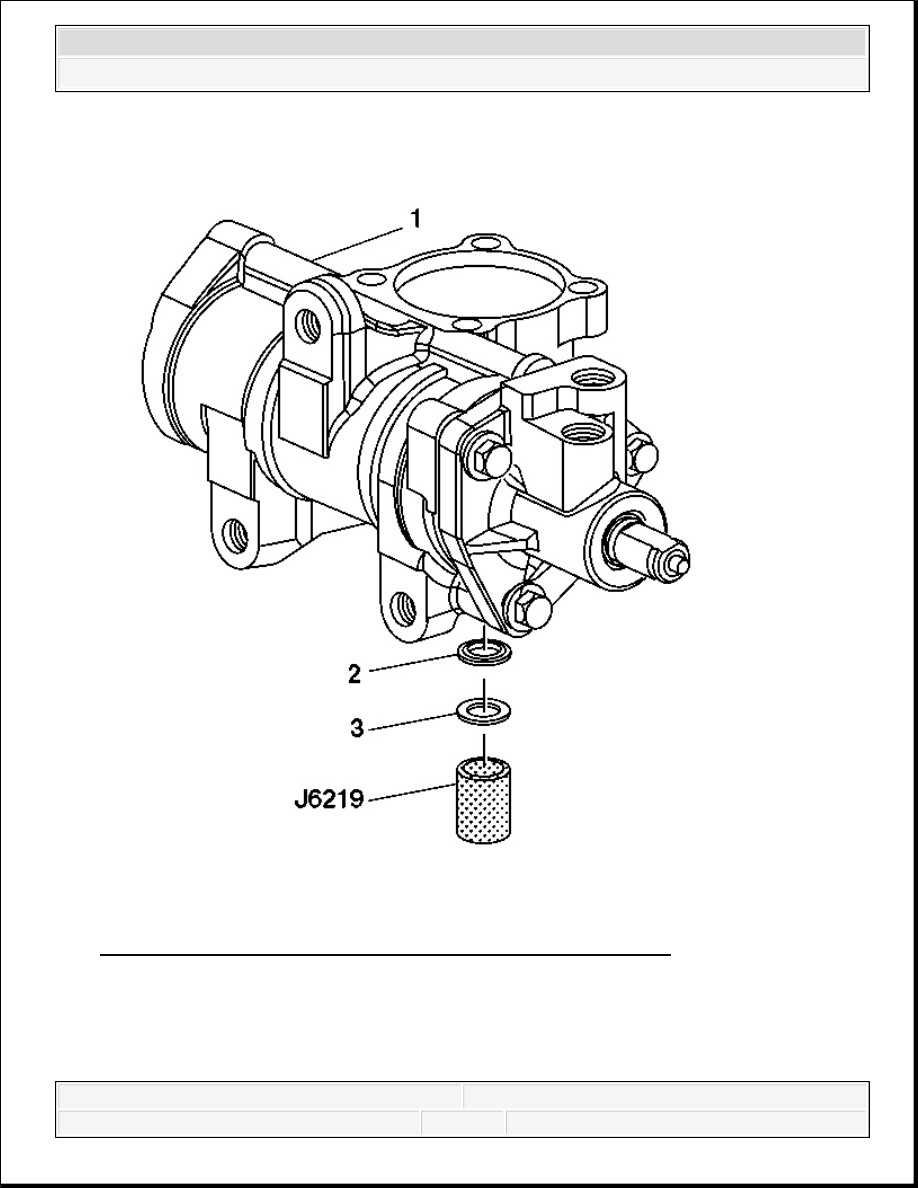

Fig. 109: View Of Backup Washer, Pitman Shaft Seal & J 6219
Courtesy of GENERAL MOTORS CORP.

3. Coat the steering gear pitman shaft seal (2) and steering gear pitman shaft washer (3) with

grease.

4. Install the steering gear pitman shaft seal (2) into the steering gear housing (1) using installer



2008 Chevrolet Silverado 1500

2008 STEERING Power Steering - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado



J 6219 . See Special Tools.

5. Install the steering gear pitman shaft washer (3) onto the steering gear housing (1).

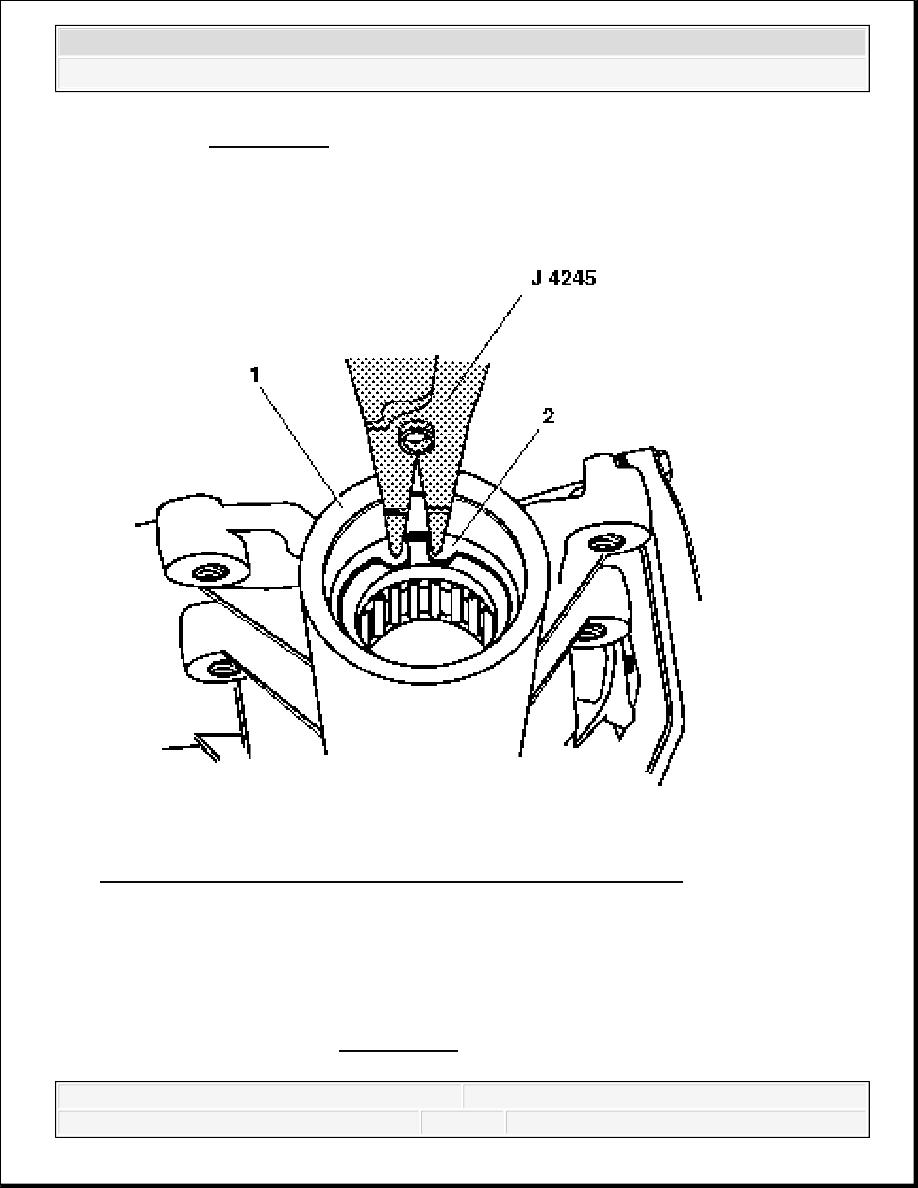

Fig. 110: Pitman Shaft Retaining Ring & Steering Gear Housing
Courtesy of GENERAL MOTORS CORP.

6. Install the steering gear pitman shaft seal retaining ring (2) into the steering gearing housing

(1) using pliers J 4245 . See Special Tools.

IMPORTANT: The steering gear pitman shaft seal must not contact the

steering gear pitman shaft bearing.



2008 Chevrolet Silverado 1500

2008 STEERING Power Steering - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado
