DIAGNOSTIC STARTING POINT - LIGHTING

Begin the system diagnosis with the Diagnostic System Check - Vehicle . The Diagnostic
System Check - Vehicle will provide the following information:

The identification of the control modules which command the system

The ability of the control modules to communicate through the serial data circuit

The identification of any stored diagnostic trouble codes (DTCs) and their status

The Use of the Diagnostic System Check - Vehicle will identify the correct procedure for
diagnosing the system and where the procedure is located.

DTC B1395

DTC B2580

B2580 00: Headlamp High Beam Control Circuit

DTC B2585

B2585 00: Park Lamp Control Circuit

DTC B2600

B2600 00: Daytime Running Lamp Control Circuit

DTC B2610

B2610 00: Passenger Compartment Dimming 1 Circuit

B2610 01: Passenger Compartment Dimming 1 Circuit Short to

Battery

B2610 02: Passenger Compartment Dimming 1 Circuit Short to

Ground

B2610 04: Passenger Compartment Dimming 1 Circuit Open

DTC B2615

B2615 00: Passenger Compartment Dimming 2 Circuit

B2615 01: Passenger Compartment Dimming 2 Circuit Short to

Battery

B2615 02: Passenger Compartment Dimming 2 Circuit Short to

Ground

B2615 04: Passenger Compartment Dimming 2 Circuit Open

DTC B2625

B2625 00: Display Dimming Pulse Width Modulation (PWM)

Output Circuit

DTC B2645

B2645 03: Ambient Light Sensor Circuit Below Threshold
B2645 07: Ambient Light Sensor Circuit Above Threshold

DTC B2652

B2652 00: Passenger Compartment Dimming 3

DTC B3445

B3445 00: Stop Lamp Circuit

DTC B3600

B3600 03: Voltage Below Threshold
B3600 07: Voltage Above Threshold

DTC B3884

B3884 00: Center High Mounted Stop Lamp (CHMSL) Circuit

2008 Chevrolet Silverado 1500

2008 ACCESSORIES & EQUIPMENT Lighting - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado

Diagnostic Instructions

Perform the Diagnostic System Check - Vehicle prior to using this diagnostic procedure.

Review Strategy Based Diagnosis for an overview of the diagnostic approach.

Diagnostic Procedure Instructions provides an overview of each diagnostic category.

DTC Descriptors

DTC B1395 03

Voltage Below Threshold

DTC B1395 07

Voltage Above Threshold

Diagnostic Fault Information

Circuit/System Description

Voltage for the interior backlighting components and stop lamp switch activation signal is
supplied from the body control module (BCM). The BCM applies a voltage reference through the
instrument panel (I/P) dimming voltage reference circuit to the interior lamp dimming switch,
which is part of the headlamp switch. When the dimming switch is placed in the desired position,
the dimmed voltage setting is applied from the interior lamp dimming switch through the I/P
dimming control circuit to the BCM. The BCM then applies the dimmed voltage to the I/P lamps
supply voltage circuit and they dim to the correct level.

The stop lamp switch is also supplied voltage on the same circuit for a stop lamp OFF signal to
the BCM. When the stop lamp switch is activated the voltage signal circuit to the BCM is opened
prompting the BCM to illuminate the stop lamps.

Circuit

Short to

Ground

Open/High

Resistance

Short to

Voltage

Signal

Performance

I/P Dimming Voltage
Reference

B1395 03

and B3600

03

B1395 03,

B2652 00, and

B3600 03

B1395 07

B1395 03,

B1395 07

Stop Lamp Signal

B1395 03

and B3600

03

-

-

-



2008 Chevrolet Silverado 1500

2008 ACCESSORIES & EQUIPMENT Lighting - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado



Conditions for Running the DTC

The ignition is ON.

Conditions for Setting the DTC

B1395 03

The BCM detects a voltage that is lower than 0.33 volt on the I/P dimming voltage reference
circuit.

B1395 07

The BCM detects a voltage that is greater than 4.97 volts on I/P dimming voltage reference
circuit.

B3600 03

The BCM detects a voltage that is lower than 0.10 volt on the I/P dimming control circuit.

Action Taken When the DTC Sets

The I/P lamps are dim or not illuminated.

The I/P lamps will not dim.

The stop lamps are always ON.

Conditions for Clearing the DTC

The conditions for setting the DTC are no longer present.

A history DTC clears after 100 malfunction-free ignition cycles.

Reference Information

Schematic Reference

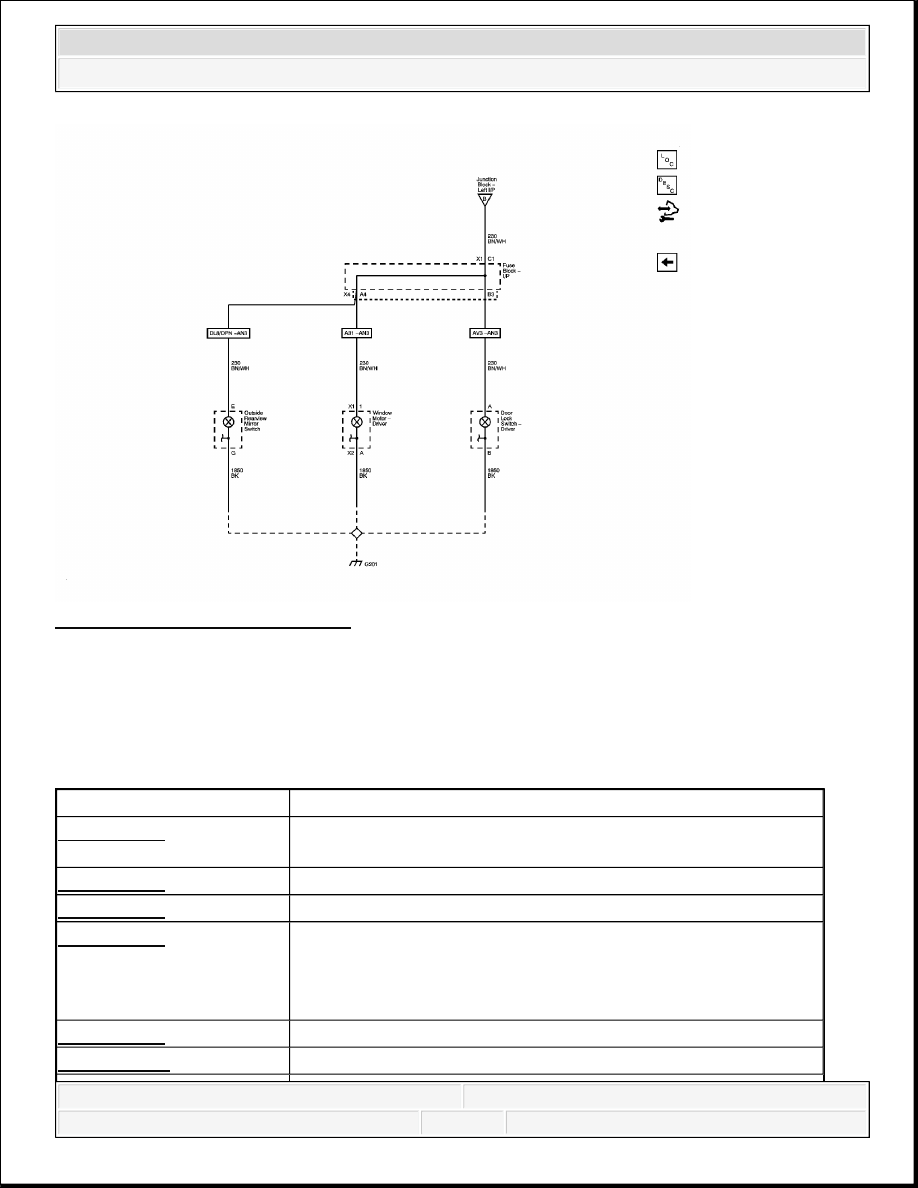

Interior Lights Dimming Schematics

Exterior Lights Schematics

Connector End View Reference

Component Connector End Views

Description and Operation
