Tighten: Tighten nuts to 110 N.m (81 lb ft).

9. Install the shock module. Refer to Shock Absorber Replacement (2500 Series).

10. Remove the support for the knuckle and upper control arm.

11. Install the stabilizer shaft links to the lower control arm. Refer to Stabilizer Shaft

Replacement (2500, 3500) or Stabilizer Shaft Replacement (1500).

12. Install the tire and wheel. Refer to Tire and Wheel Removal and Installation .

13. Remove the supports and lower the vehicle.

14. Align the front end. Refer to Wheel Alignment Measurement .

SPRING JOUNCE BUMPER REPLACEMENT (2500 SERIES)

Removal Procedure

1. Raise and support the vehicle. Refer to Lifting and Jacking the Vehicle .

2. Remove the tire and wheel. Refer to Tire and Wheel Removal and Installation .

IMPORTANT: The following service procedure is for 2500 series vehicles.

2008 Chevrolet Silverado 1500

2008 SUSPENSION Front Suspension - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado

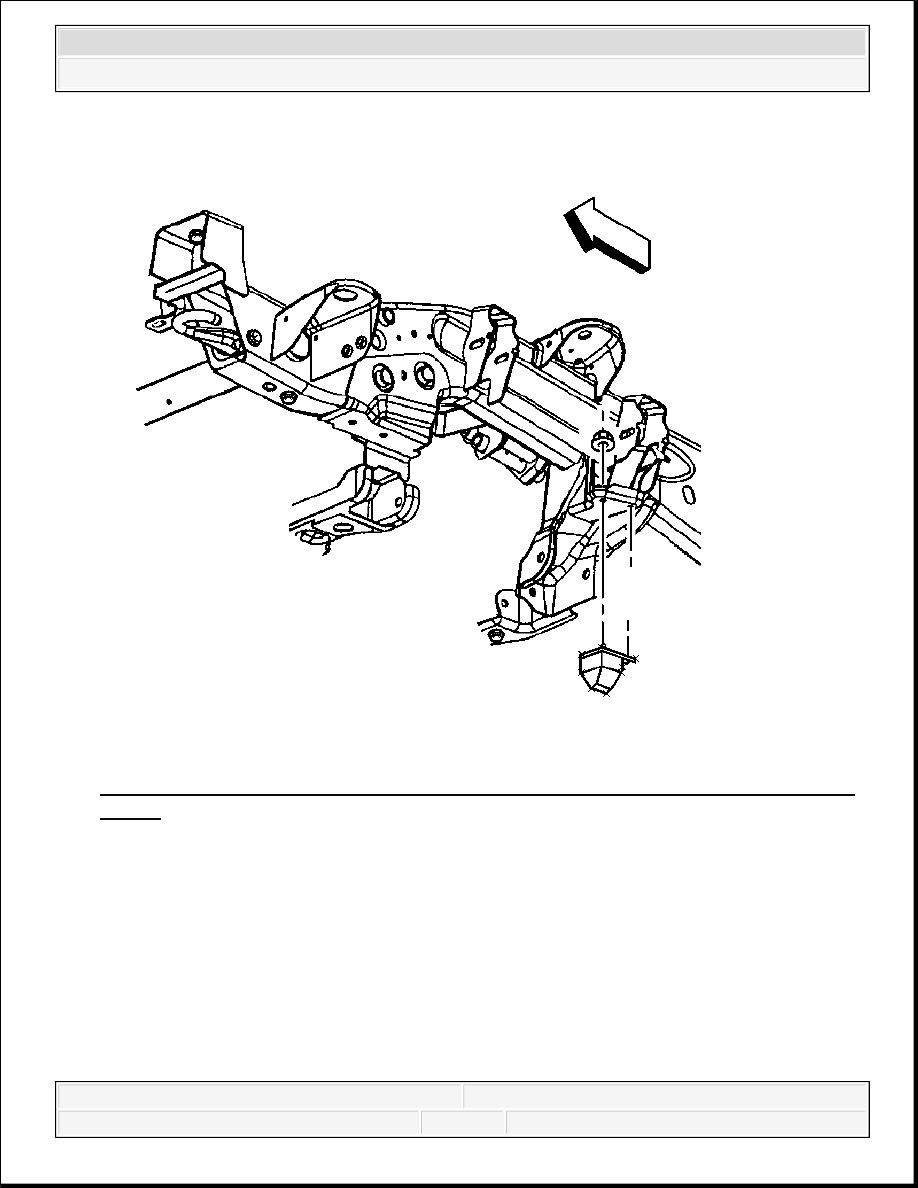

Fig. 29: Removing Nut From Spring Bumper Stud (4WD 15-Series and 2WD 25/35-
Series)
Courtesy of GENERAL MOTORS CORP.

3. Remove the nut from the jounce bumper stud.

4. Remove the jounce bumper.

Installation Procedure



2008 Chevrolet Silverado 1500

2008 SUSPENSION Front Suspension - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado



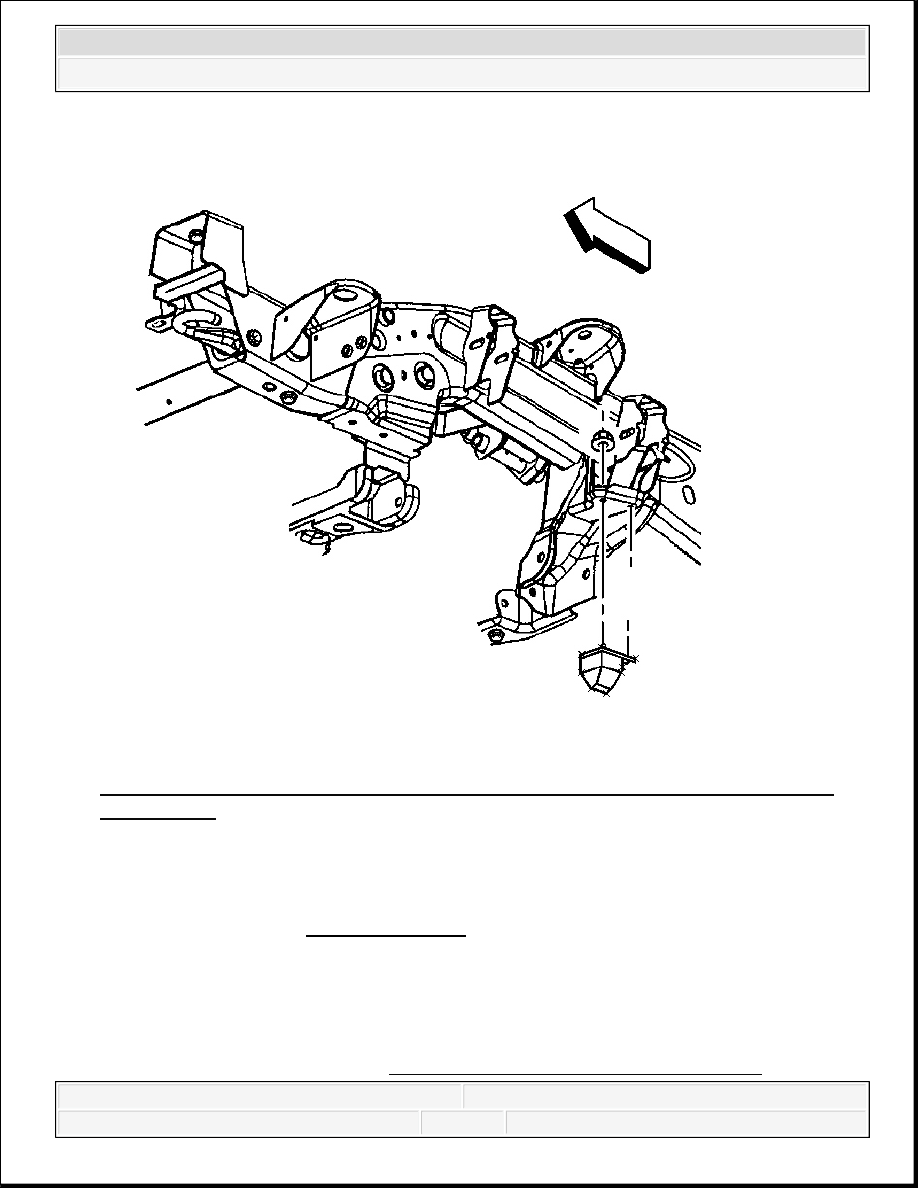

Fig. 30: Removing Nut From The Spring Bumper Stud (4WD 15-Series and 2WD
25/35-Series)
Courtesy of GENERAL MOTORS CORP.

1. Install the jounce bumper.

2. Install the nut to the jounce bumper stud.

Tighten: Tighten the nut to 30 N.m (22 lb ft).

3. Install the tire and wheel. Refer to Tire and Wheel Removal and Installation .

NOTE:

Refer to Fastener Notice .



2008 Chevrolet Silverado 1500

2008 SUSPENSION Front Suspension - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado



4. Lower the vehicle.

WHEEL STUD REPLACEMENT

Tools Required

J 43631 Ball Joint Remover. See Special Tools.

Removal Procedure

1. Raise and support the vehicle. Refer to Lifting and Jacking the Vehicle .

2. Remove the tire and wheel. Refer to Tire and Wheel Removal and Installation .

3. Remove the brake rotor. Refer to Front Brake Rotor Replacement (JH6, JH7) or Front

Brake Rotor Replacement (JD9, JF3, JF7) .



2008 Chevrolet Silverado 1500

2008 SUSPENSION Front Suspension - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado
