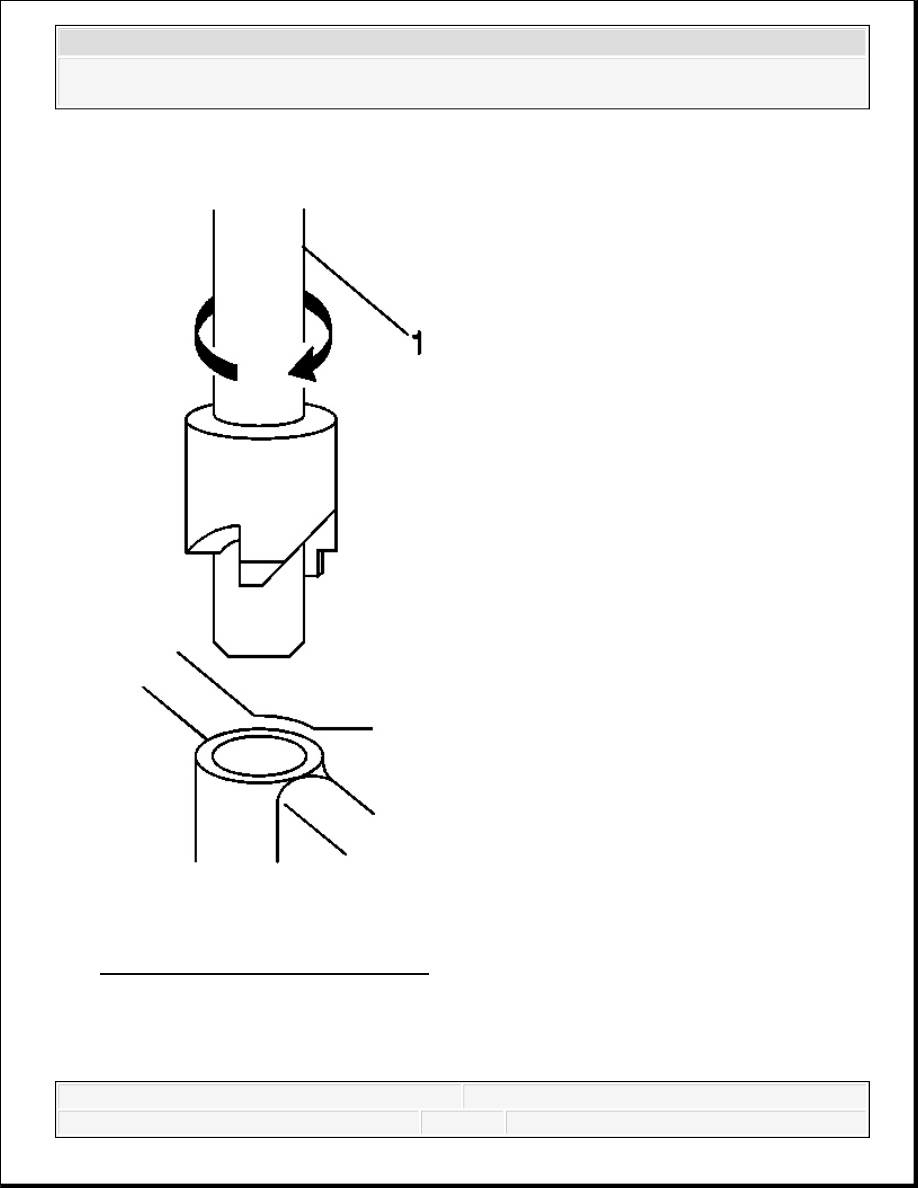

Fig. 138: Drilling & Tapping Threads
Courtesy of GENERAL MOTORS CORP.

5. Using a tap wrench (2), tap the threads of the drilled hole.

M6 inserts require a minimum tap depth of 15 mm (0.59 in).

M8 inserts require a minimum tap depth of 20 mm (0.79 in).

M10 inserts require a minimum tap depth of 23.5 mm (0.93 in).

6. Using compressed air, clean out any chips.

7. Spray cleaner GM P/N 12346139, GM P/N 12377981 (Canadian P/N 10953463), or

2008 Chevrolet Silverado 1500

2008 ENGINE Engine Mechanical - 4.8L, 5.3L, 6.0L, 6.2L, or 7.0L - Cab & Chassis Sierra, Cab & Chassis Silverado,

Sierra & Silverado

equivalent, into the hole.

8. Using compressed air, clean any cutting oil and chips out of the hole.

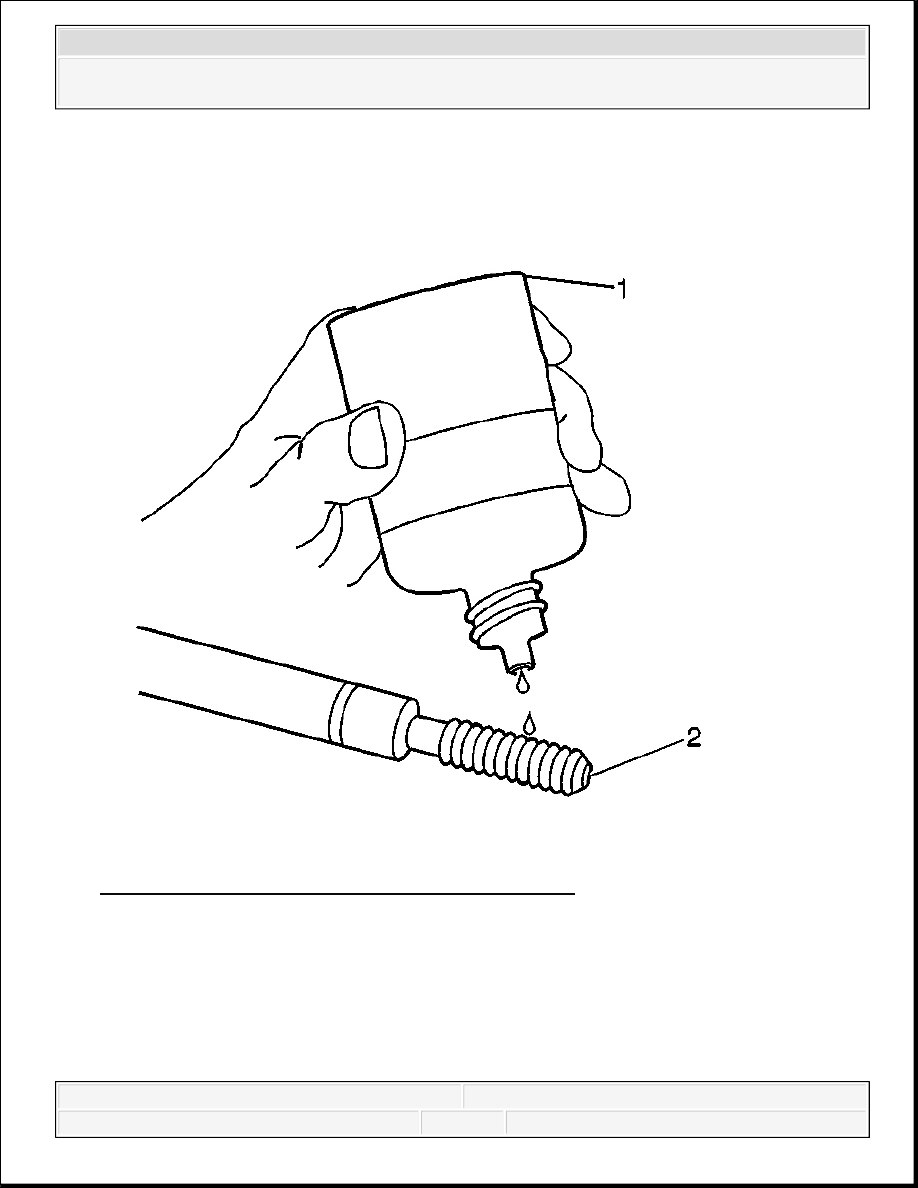

Fig. 139: Lubricating Installer Tool Using Driver Oil
Courtesy of GENERAL MOTORS CORP.

9. Lubricate the threads of the installer tool (2) with the driver oil (1).

IMPORTANT: Do not allow oil or other foreign material to contact the

outside diameter (OD) of the insert.



2008 Chevrolet Silverado 1500

2008 ENGINE Engine Mechanical - 4.8L, 5.3L, 6.0L, 6.2L, or 7.0L - Cab & Chassis Sierra, Cab & Chassis Silverado,

Sierra & Silverado



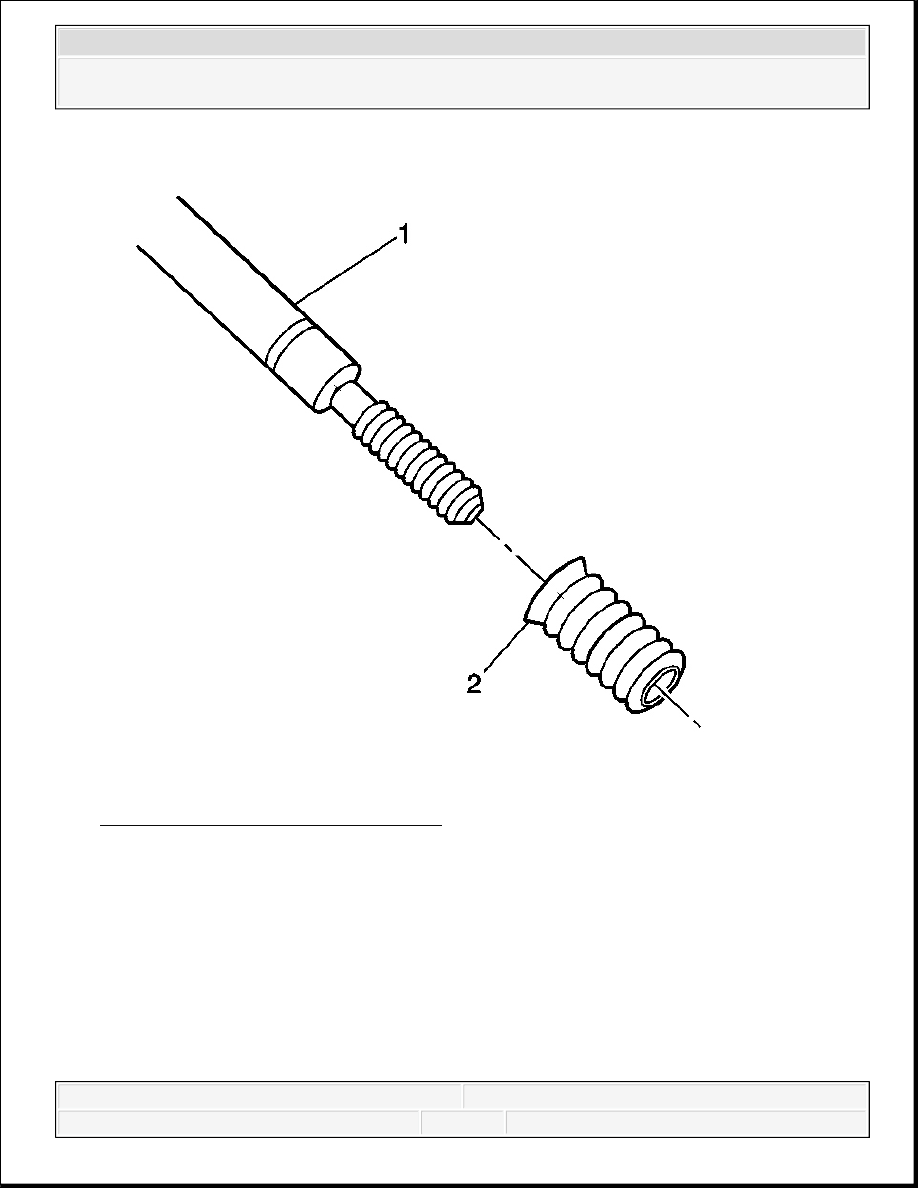

Fig. 140: View of Bushing Type Insert
Courtesy of GENERAL MOTORS CORP.

10. Install the insert (2) onto the driver tool (1).



2008 Chevrolet Silverado 1500

2008 ENGINE Engine Mechanical - 4.8L, 5.3L, 6.0L, 6.2L, or 7.0L - Cab & Chassis Sierra, Cab & Chassis Silverado,

Sierra & Silverado
