Chevrolet Silverado / GMC Sierra. Manual - part 1416





2. On axles without a locking differential, place the C-lock on the button end of the axle shaft.

3. On axles with a locking differential, keep the pinion shaft partially withdrawn.

4. Install the brake drum

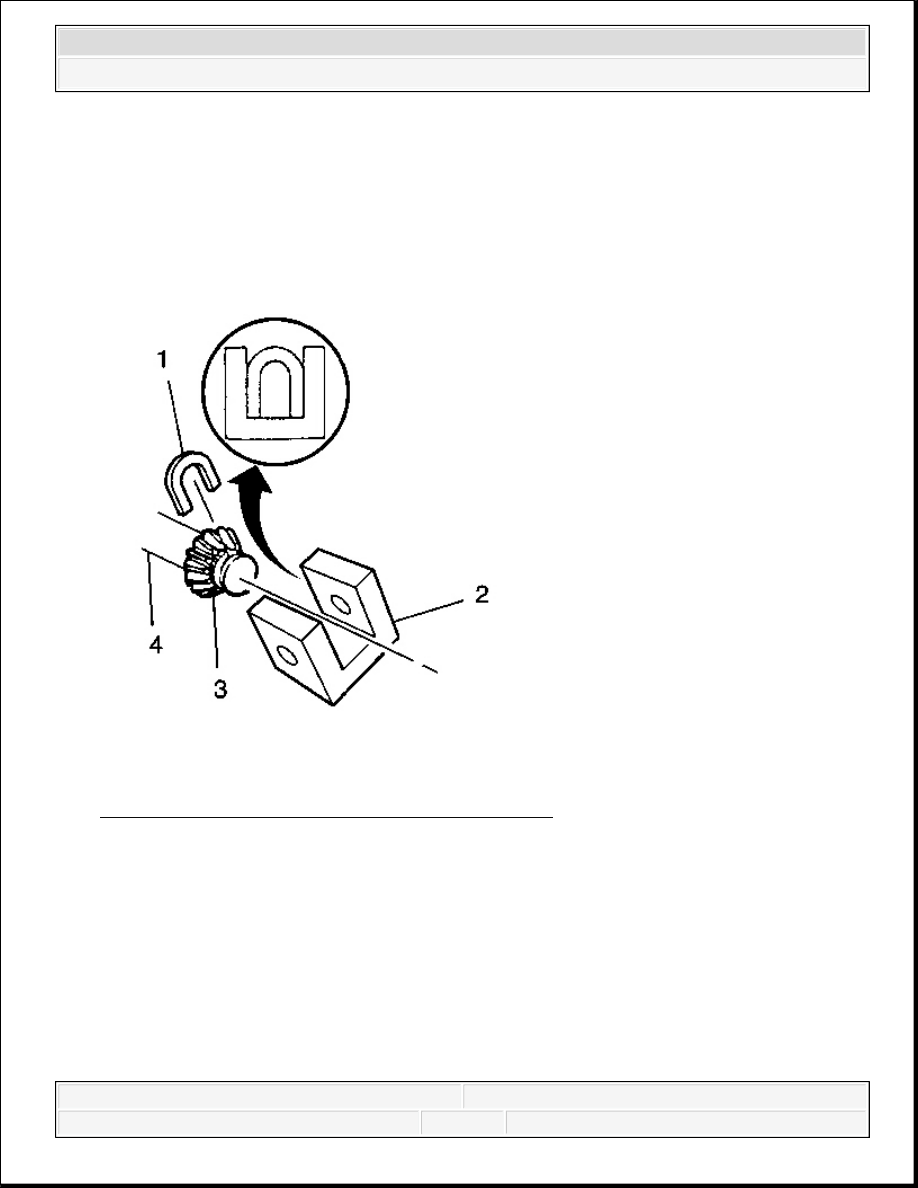

Fig. 59: View Of Axle Shaft, Lock & Thrust Block
Courtesy of GENERAL MOTORS CORP.

5. On axles with a locking differential, place the C-lock (1) on the axle shaft (3) so that the

ends are flush with the thrust block (2).



2008 Chevrolet Silverado 1500

2008 Driveline/Axle Rear Drive Axle - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado



Fig. 60: C-Lock From Button End Of Axle Shaft
Courtesy of GENERAL MOTORS CORP.

6. On axles with a non-locking differential, place the C-lock on the button of the of axle shaft.

7. Pull the axle shaft outward in order to seat the lock in the differential gear.



2008 Chevrolet Silverado 1500

2008 Driveline/Axle Rear Drive Axle - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado



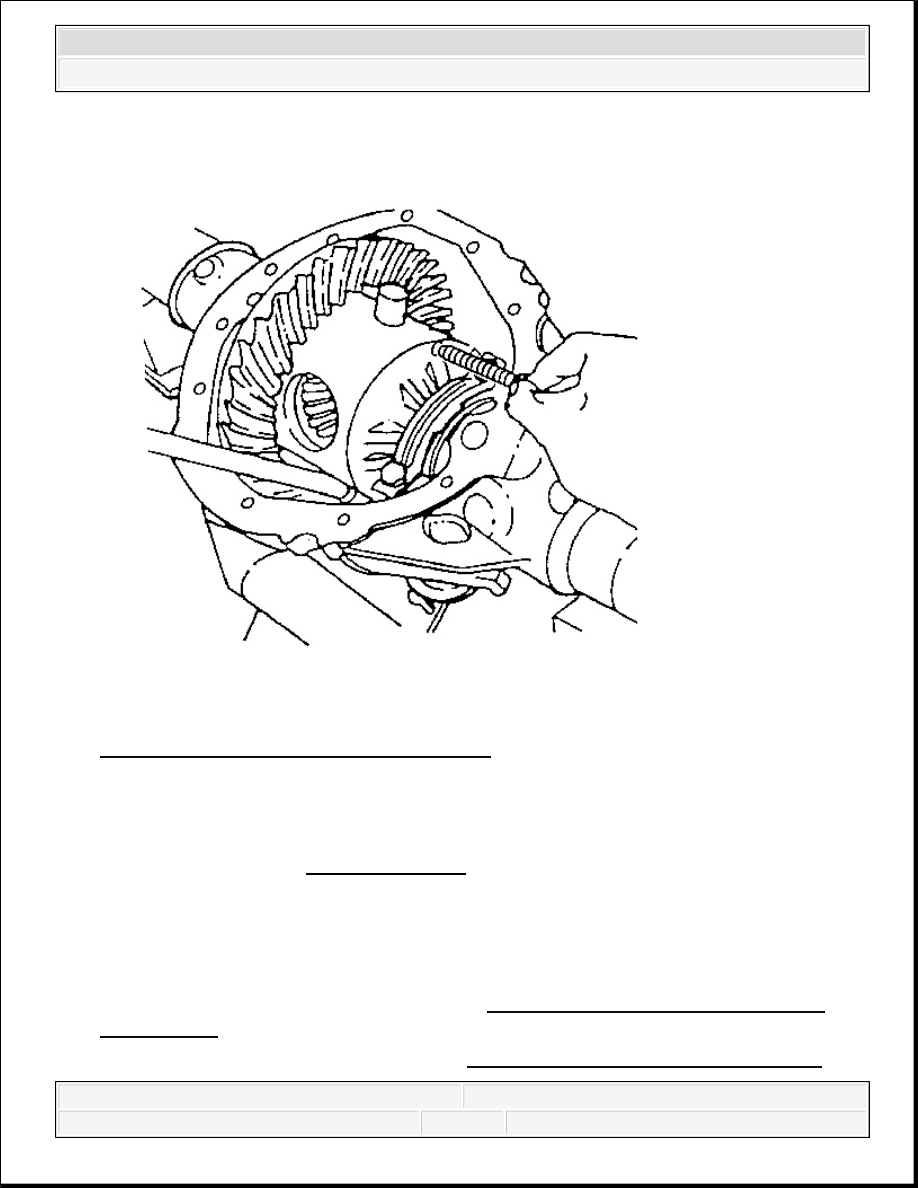

Fig. 61: View Of Pinion Shaft Locking Bolt
Courtesy of GENERAL MOTORS CORP.

8. Align the hole in the pinion shaft with the bolt hole in the differential case.

9. Install the new pinion shaft locking bolt.

Tighten: Tighten the bolt to 34 N.m (25 lb ft).

10. Install the rear axle cover and gasket. Refer to Rear Axle Housing Cover and Gasket

Replacement.

11. Install the rear wheel speed sensor. Refer to Rear Wheel Speed Sensor Replacement .

NOTE:

Refer to Fastener Notice .



2008 Chevrolet Silverado 1500

2008 Driveline/Axle Rear Drive Axle - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado



12. Install the tire and wheel assembly. Refer to Tire and Wheel Removal and Installation .

13. Fill the rear axle with fluid. Refer to Rear Axle Lubricant Level Inspection (11.5 Inch

Axle) or Rear Axle Lubricant Level Inspection (8.6, 9.5 LD Axle) or Rear Axle
Lubricant Level Inspection (10.5 Inch Axle).

14. Remove the support and lower the vehicle.

REAR AXLE SHAFT REPLACEMENT (8.6 INCH AXLE W/DRUM BRAKES W/O VSES)

Removal Procedure

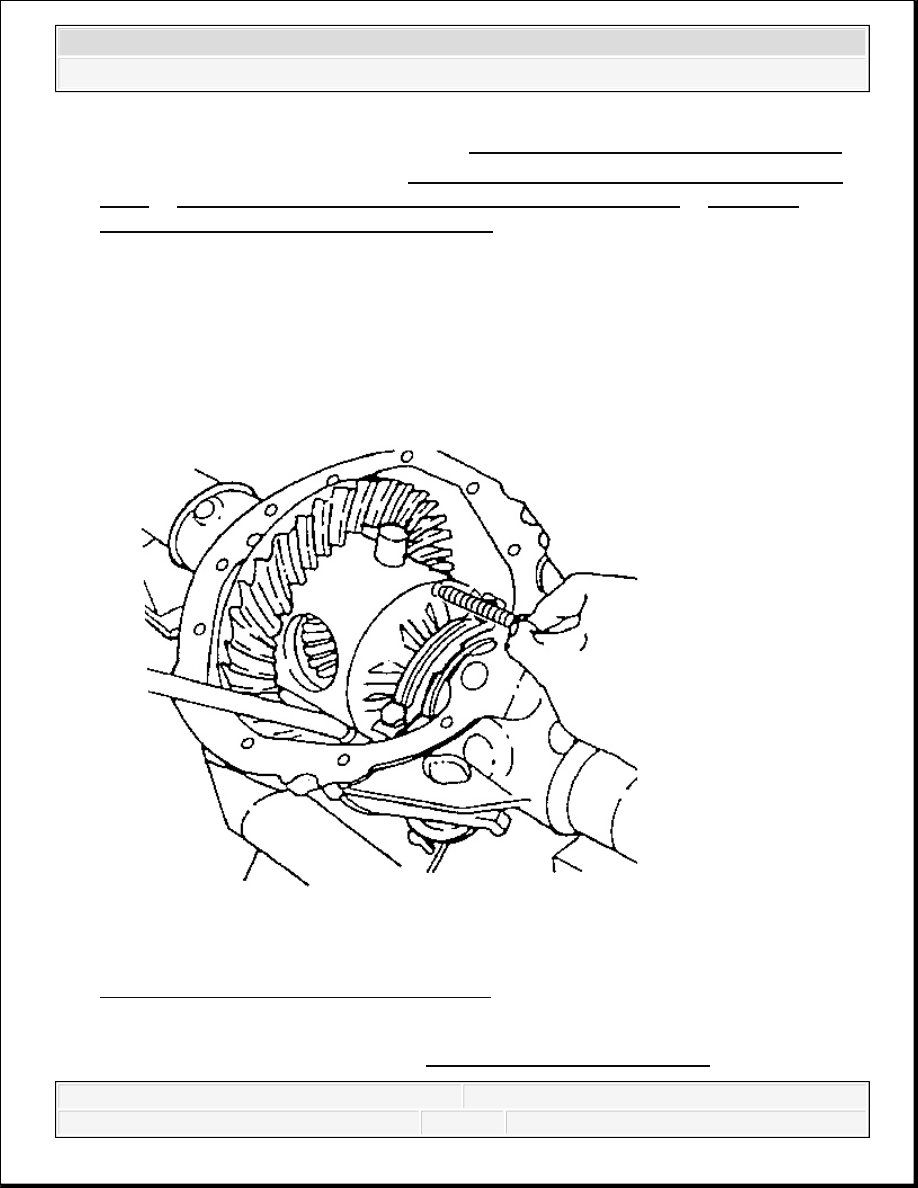

Fig. 62: View Of Pinion Shaft Locking Bolt
Courtesy of GENERAL MOTORS CORP.

1. Raise and support the vehicle. Refer to Lifting and Jacking the Vehicle .



2008 Chevrolet Silverado 1500

2008 Driveline/Axle Rear Drive Axle - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado
