FRONT DRIVE AXLE DISASSEMBLED VIEWS (8.25 INCH (AWD))

Bolt

51

Front Differential Drive Pinion Gear Yoke Nut

52

Front Differential Drive Pinion Gear Thrust Washer

53

Front Differential Drive Pinion Gear Yoke

54

Front Differential Drive Pinion Gear Bearing Dirt Deflector

55

Front Differential Drive Pinion Gear Seal

56

Front Differential Drive Pinion Gear Outer Bearing Cup

57

Front Differential Drive Pinion Gear Outer Bearing

58

Front Differential Carrier Bushing

59

Differential Bearing

60

Front Differential Bearing Adjuster O-Ring Seal

61

Front Differential Bearing Adjuster

62

Front Drive Axle Inner Shaft Seal

63

Front Drive Axle Inner Shaft Retaining Ring

64

Front Drive Axle Inner Shaft

65

Front Differential Carrier Vent

66

Fuel and Oil Resistant Hose

67

Clamp

68

Front Differential Carrier Vent Hose Connector

69

Front Differential Carrier Oil Drain Plug

70

Front Differential Carrier Oil Drain Plug Washer

71

Front Differential Carrier Oil Fill Plug

72

Front Differential Carrier Oil Fill Plug Washer

2008 Chevrolet Silverado 1500

2008 Driveline/Axle Front Drive Axle - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado

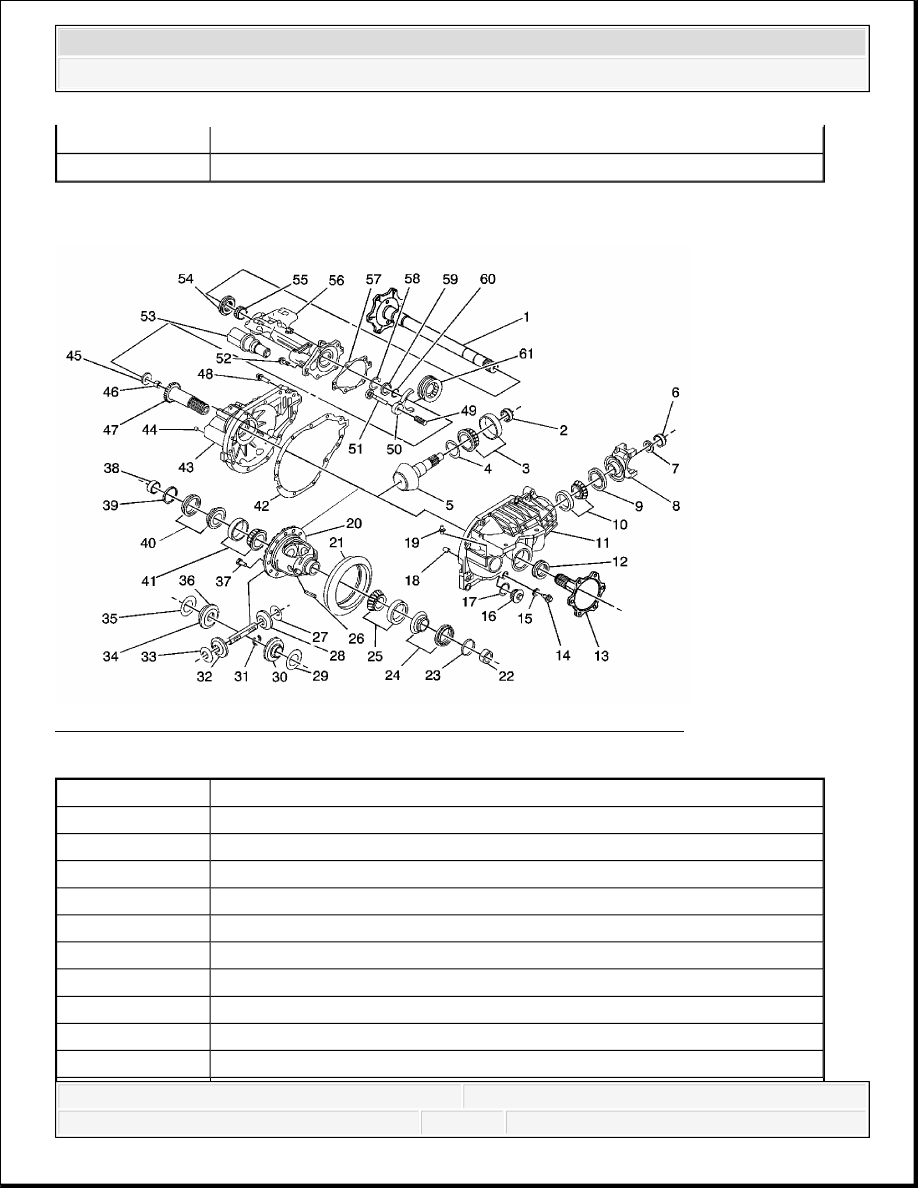

Fig. 2: Front Drive Axle Disassembled Views (8.25 Inch (AWD))
Courtesy of GENERAL MOTORS CORP.

Callout

Component Name

1

Output Shaft

2

Pinion Bearing Spacer

3

Pinion Head Bearing Assembly

4

Pinion Shim

5

Stem Pinion

6

Pinion Flange Nut

7

Pinion Flange Washer

8

Pinion Flange Assembly

9

Pinion Seal

10

Pinion Tail Bearing Assembly

11

Carrier Housing

12

Output Shaft Seal Assembly

13

Output Shaft



2008 Chevrolet Silverado 1500

2008 Driveline/Axle Front Drive Axle - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado



14

Drain Plug Assembly

15

Drain Plug Washer

16

Fill Plug Assembly

17

Fill Plug O-ring Seal

18

Carrier Locator Pin

19

Vent Connector

20

Differential Case

21

Ring Gear

22

Output Shaft Bearing Assembly

23

8-Point Lock Ring

24

Sleeve and Insert Assembly

25

Differential Case Bearing Assembly

26

Differential Cross Pin Lock Pin

27

Differential Pinion Thrust Washer

28

Differential Pinion Gear

29

Differential Side Gear Thrust Washer

30

Differential Side Gear

31

Output Shaft Snap Ring

32

Differential Pinion Gear

33

Differential Pinion Thrust Washer

34

Output Shaft Snap Ring

35

Differential Side Gear

36

Differential Side Gear Thrust Washer

37

Differential Cross Pin

38

Ring Gear Bolt

39

8-Point Lock Ring

40

Sleeve and Insert Assembly

41

Differential Case Bearing Assembly

42

Carrier Gasket

43

Carrier Cover

44

Tube Locator Pin

45

Carrier Bolt

46

Tube Bolt

47

Output Shaft Seal

48

Output Shaft Bearing Assembly

49



2008 Chevrolet Silverado 1500

2008 Driveline/Axle Front Drive Axle - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado



FRONT DRIVE AXLE DISASSEMBLED VIEWS (8.25 INCH (4WD/FRONT))

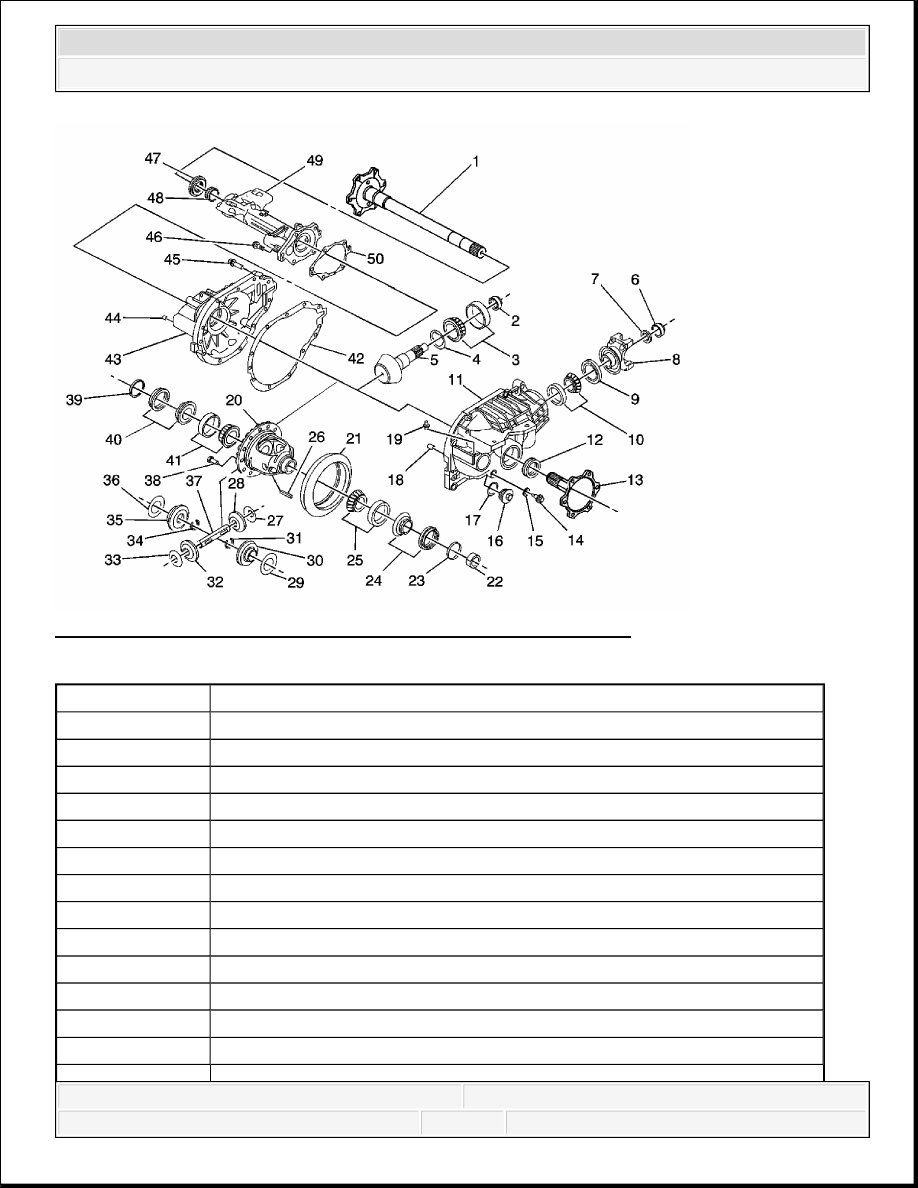

Fig. 3: Front Drive Axle Disassembled Views (8.25 Inch (4WD/Front))
Courtesy of GENERAL MOTORS CORP.

Tube

50

Tube Gasket

Callout

Component Name

1

Output Shaft

2

Pinion Bearing Spacer

3

Pinion Head Bearing Assembly

4

Pinion Shim

5

Stem Pinion

6

Pinion Flange Nut

7

Pinion Flange Washer

8

Pinion Flange Assembly

9

Pinion Seal

10

Pinion Tail Bearing Assembly



2008 Chevrolet Silverado 1500

2008 Driveline/Axle Front Drive Axle - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado
