FRONT BUMPER IMPACT BAR INNER BRACKET REPLACEMENT (GMC)

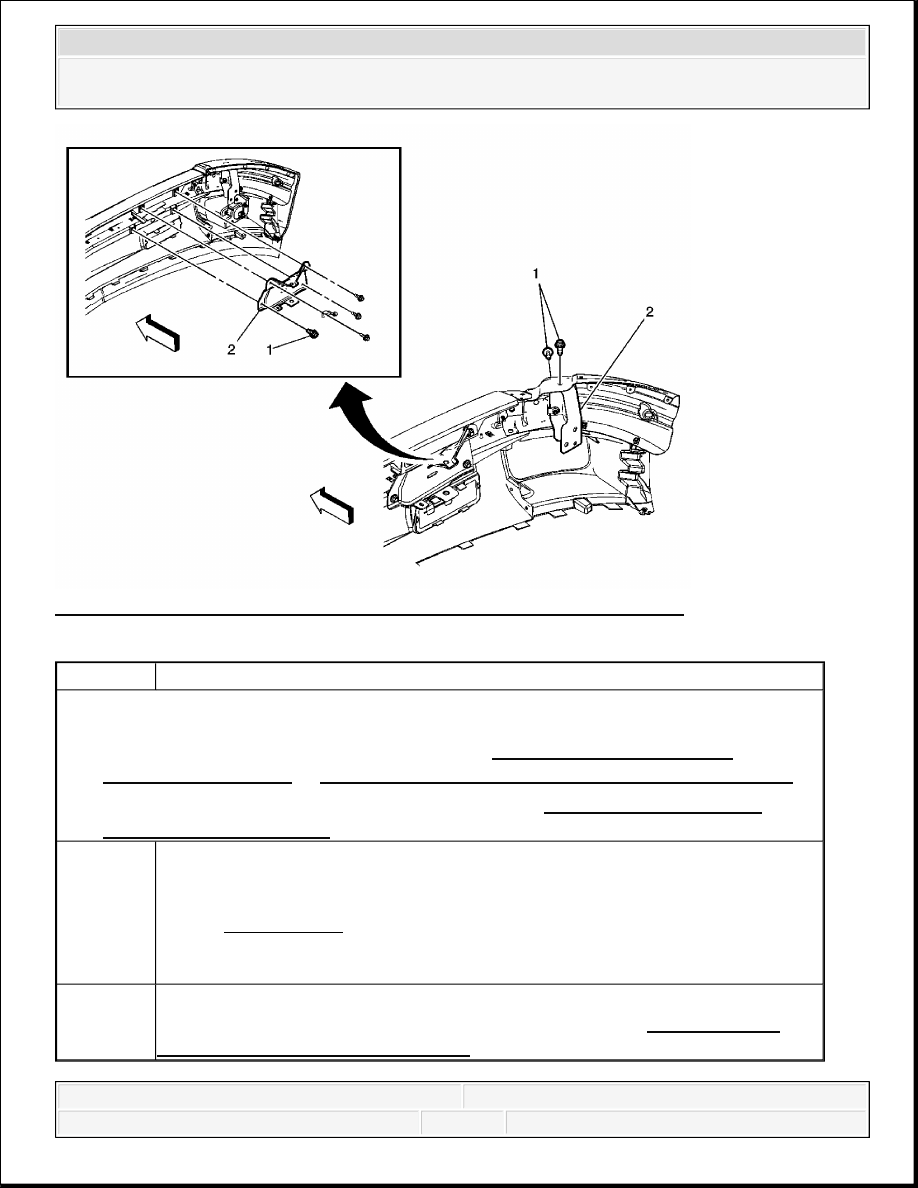

Fig. 4: View Of Front Bumper Impact Bar Inner Bracket (GMC)
Courtesy of GENERAL MOTORS CORP.

FRONT BUMPER IMPACT BAR OUTER BRACKET REPLACEMENT (CHEVROLET)

Callout

Component Name

Preliminary Procedure:
Remove the front bumper impact bar outer reinforcement. Refer to Front Bumper Impact
Bar Outer Reinforcement Replacement (GMC).

1

Front Bumper Impact Bar Inner Bracket Nuts (Qty: 3)

Tighten: 50 N.m (37 lb ft)

NOTE:

Refer to Fastener Notice .

2

Front Bumper Impact Bar Inner Bracket Bolts (Qty: 3)

3

Front Bumper Impact Bar Inner Bracket



2008 Chevrolet Silverado 1500

2008 ACCESSORIES & EQUIPMENT Bumpers and Fascias - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra &

Silverado



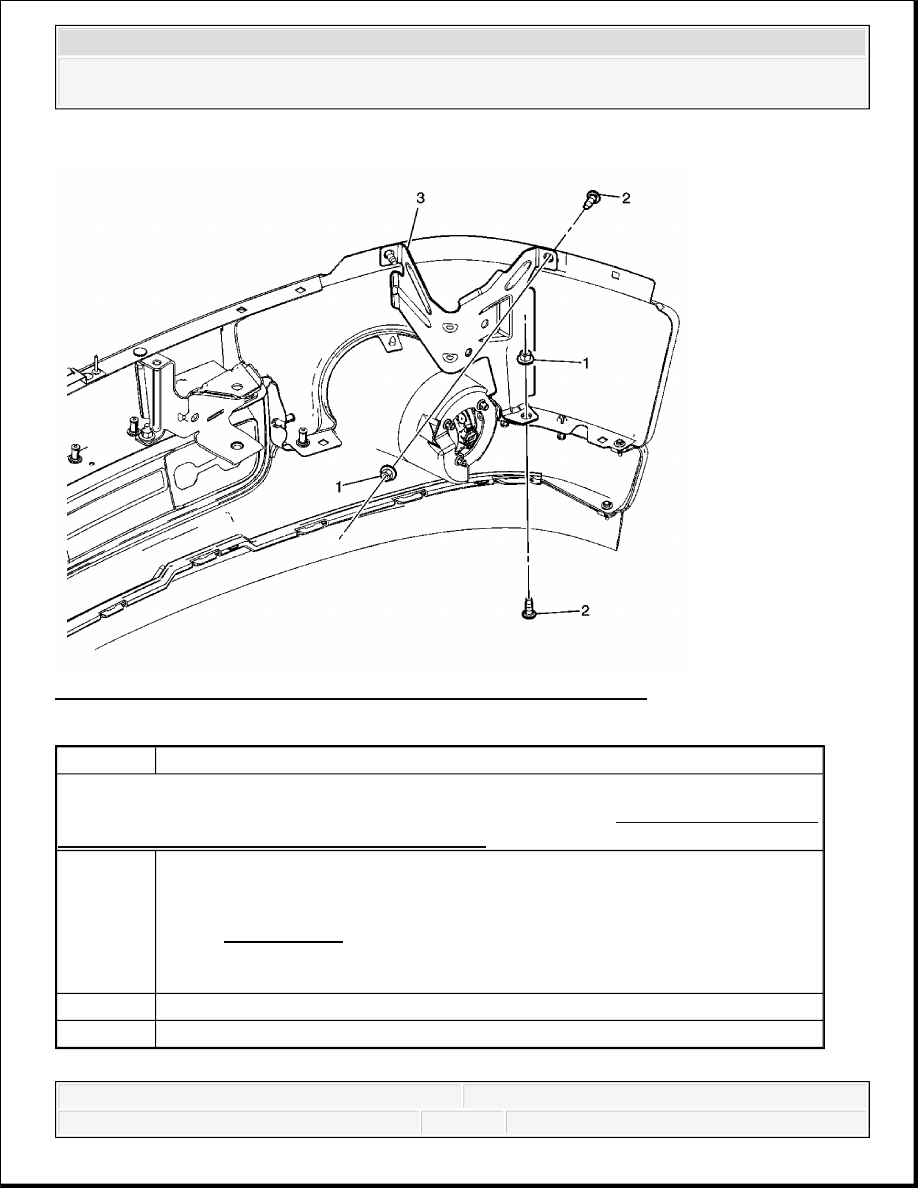

Fig. 5: View Of Front Bumper Impact Bar Outer Bracket (Chevrolet)
Courtesy of GENERAL MOTORS CORP.

Callout

Component Name

Preliminary Procedures

1. Remove the front bumper impact bar. Refer to Front Bumper Impact Bar

Replacement (GMC) or Front Bumper Impact Bar Replacement (Chevrolet).

2. Remove front bumper end cap replacement. Refer to Front Bumper End Cap

Replacement (Chevrolet).

1

Front Bumper Impact Bar Outer Bracket Bolt (Qty: 6)

Tighten: 50 N.m (37 lb ft)

NOTE:

Refer to Fastener Notice .

2

Front Bumper Impact Bar Outer Bracket (Qty: 2)
Tip: Remove the front bumper end cap if needed. Refer to Front Bumper
End Cap Replacement (Chevrolet).



2008 Chevrolet Silverado 1500

2008 ACCESSORIES & EQUIPMENT Bumpers and Fascias - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra &

Silverado



FRONT BUMPER IMPACT BAR OUTER BRACKET REPLACEMENT (GMC)

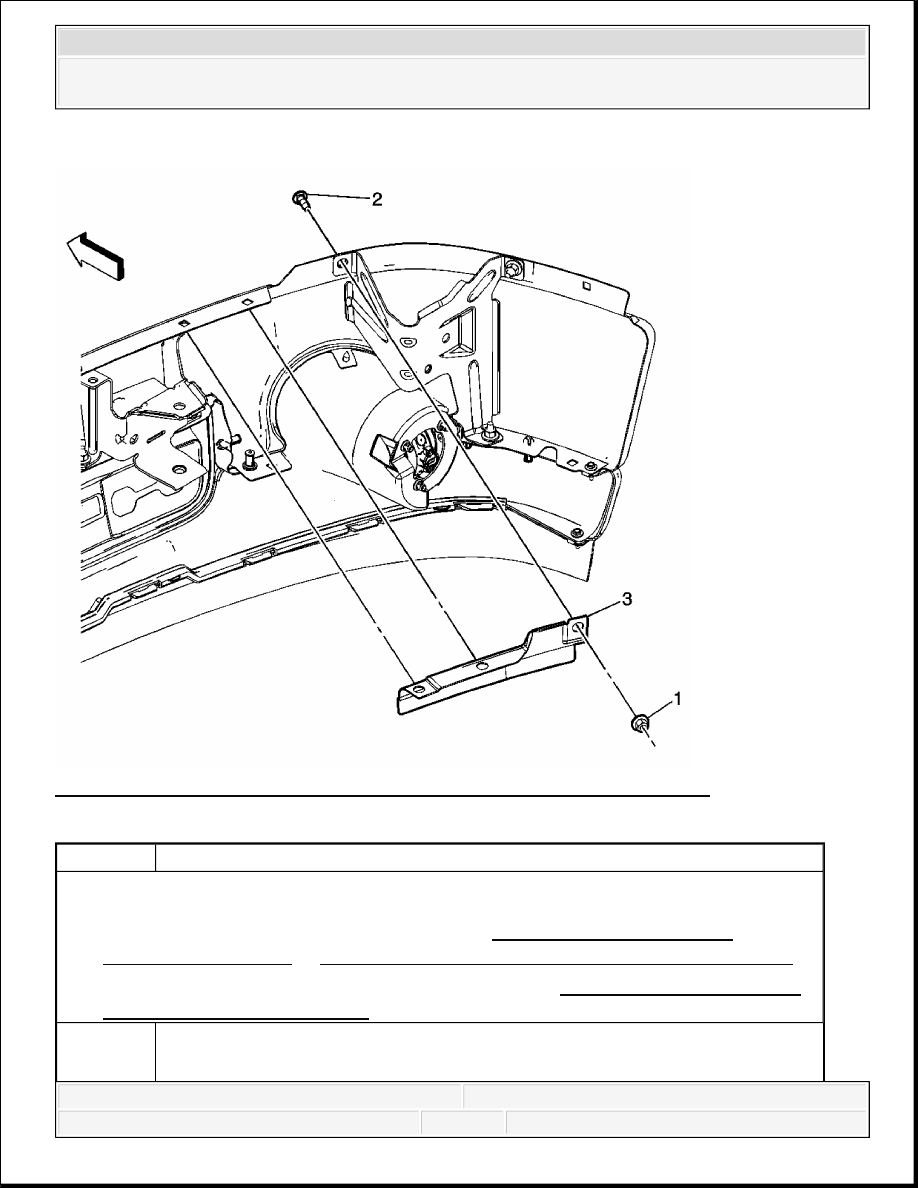

Fig. 6: View Of Front Bumper Impact Bar Outer Bracket (GMC)
Courtesy of GENERAL MOTORS CORP.

Callout

Component Name

Preliminary Procedure:
Remove the front bumper impact bar outer reinforcement. Refer to Front Bumper Impact
Bar Outer Reinforcement Replacement (GMC).

1

Front Bumper Impact Bar Outer Bracket Nuts (Qty: 2)

Tighten: 50 N.m (37 lb ft)

NOTE:

Refer to Fastener Notice .

2

Front Bumper Impact Bar Outer Bracket Bolts (Qty: 2)

3

Front Bumper Impact Bar Outer Bracket



2008 Chevrolet Silverado 1500

2008 ACCESSORIES & EQUIPMENT Bumpers and Fascias - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra &

Silverado



FRONT BUMPER IMPACT BAR OUTER REINFORCEMENT REPLACEMENT (GMC)

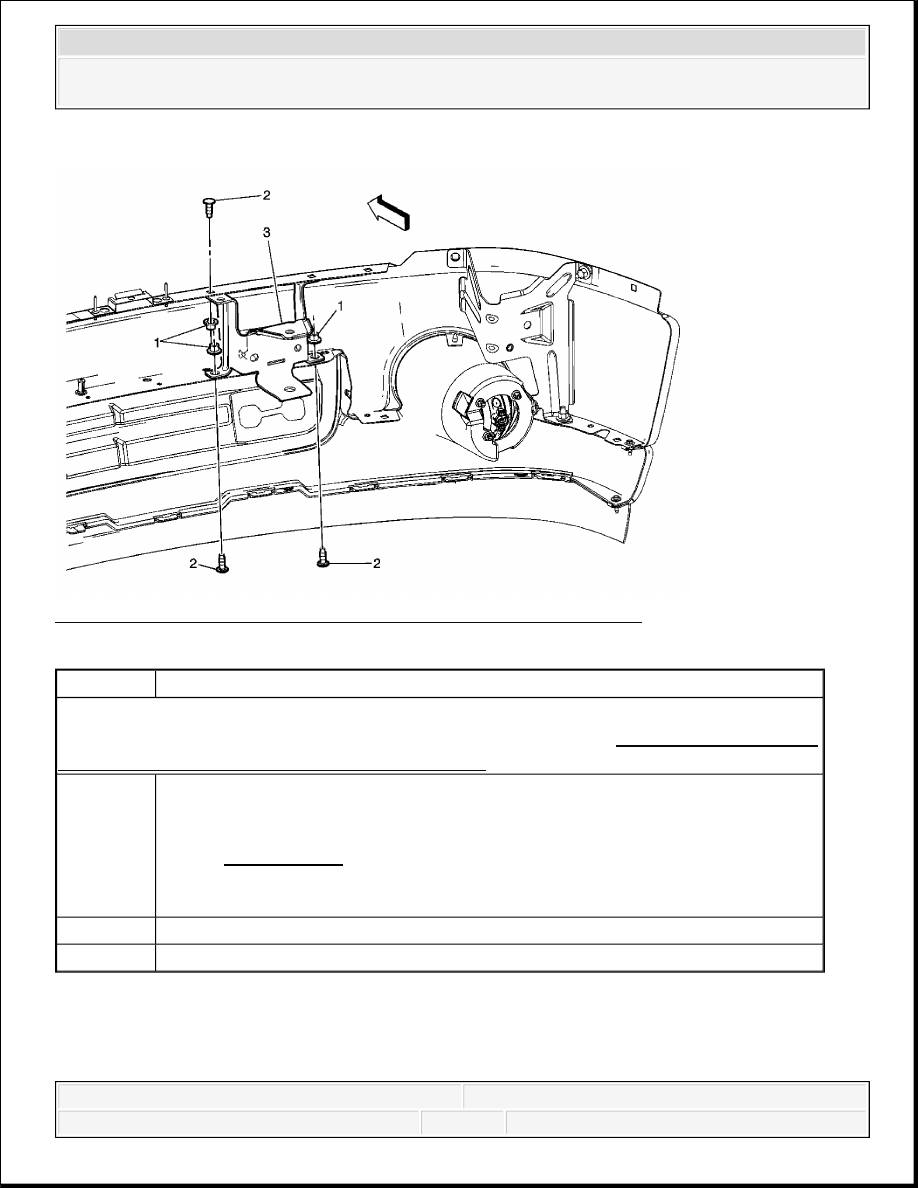

Fig. 7: View Of Front Bumper Impact Bar Outer Reinforcement (GMC)
Courtesy of GENERAL MOTORS CORP.

Callout

Component Name

Preliminary Procedures

1. Remove the front bumper impact bar. Refer to Front Bumper Impact Bar

Replacement (GMC) or Front Bumper Impact Bar Replacement (Chevrolet).

2. Remove the front bumper impact bar bracket. Refer to Front Bumper Impact Bar

Bracket Replacement (GMC).

Front Bumper Impact Bar Outer Reinforcement Nut



2008 Chevrolet Silverado 1500

2008 ACCESSORIES & EQUIPMENT Bumpers and Fascias - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra &

Silverado
