Chevrolet Silverado / GMC Sierra. Manual - part 1155





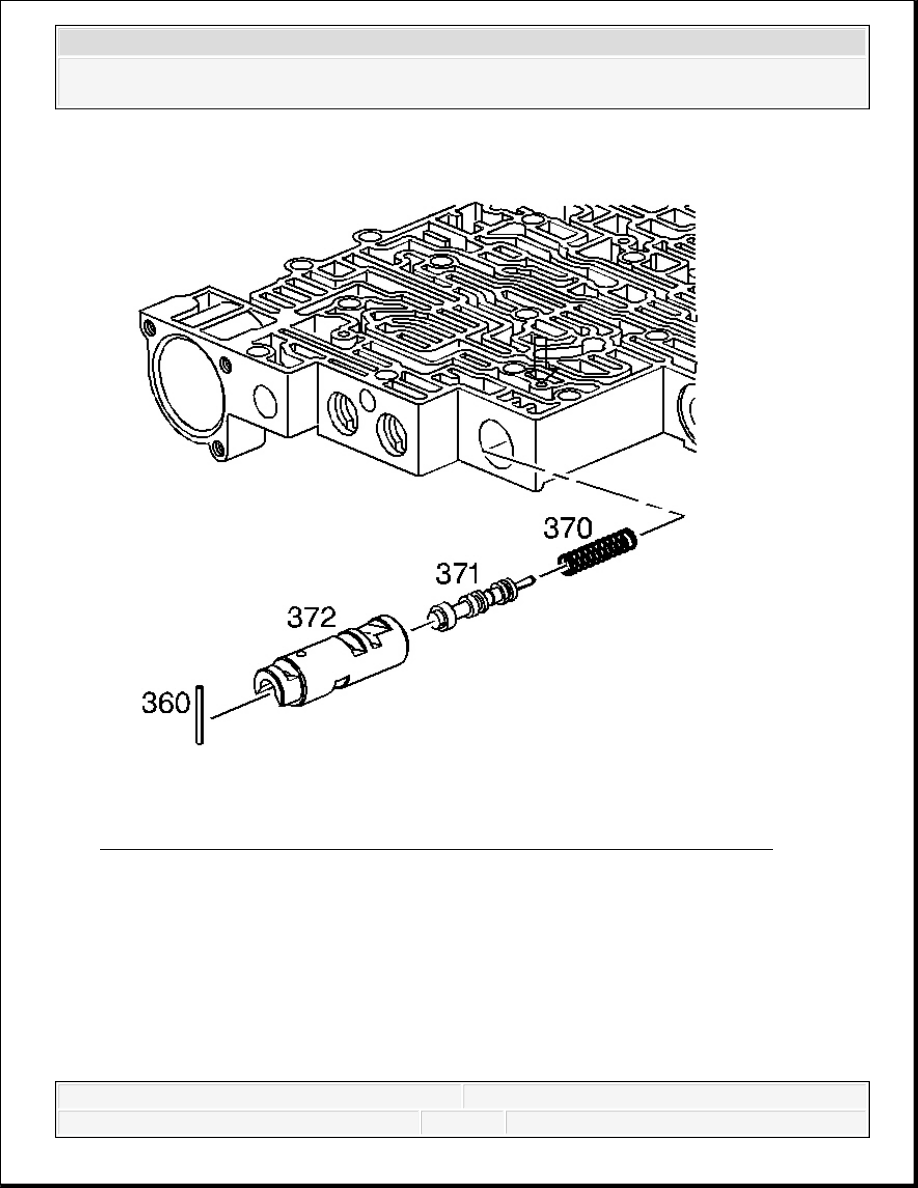

Fig. 482: View Of 1-2 Accumulator Valve & 1-2 Accumulator Valve Sleeve
Courtesy of GENERAL MOTORS CORP.

7. Install the following items:

1. The 1-2 accumulator valve spring (370)

2. The 1-2 accumulator valve (371) in the 1-2 accumulator valve sleeve (372)

3. The 1-2 accumulator valve and sleeve assembly

4. The coiled spring pin (360)



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - Cab & Chassis Sierra, Cab & Chassis

Silverado, Sierra & Silverado



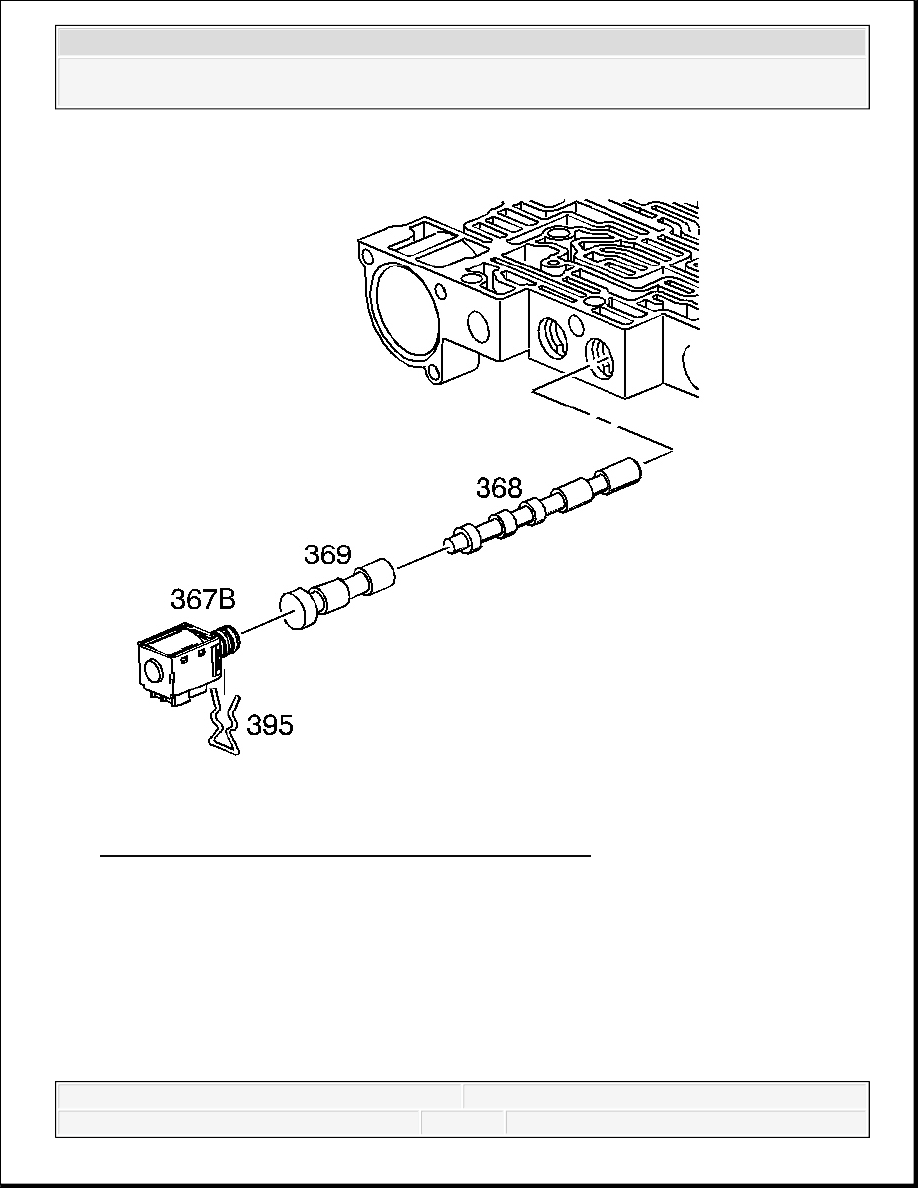

Fig. 483: View Of 2-3 Shift Solenoid & 2-3 Shift Valve
Courtesy of GENERAL MOTORS CORP.

8. Install the following items:

NOTE:

Be sure all solenoids are installed with the electrical
connectors facing the non-machined (cast) side of the valve
body; otherwise, the solenoids will bind against the
transmission case as the valve body bolts are tightened and
damage may occur.



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - Cab & Chassis Sierra, Cab & Chassis

Silverado, Sierra & Silverado



1. The 2-3 shift valve (368)

2. The 2-3 shuttle valve (369)

3. The 2-3 shift solenoid valve (367B)

4. The solenoid retainer (395)

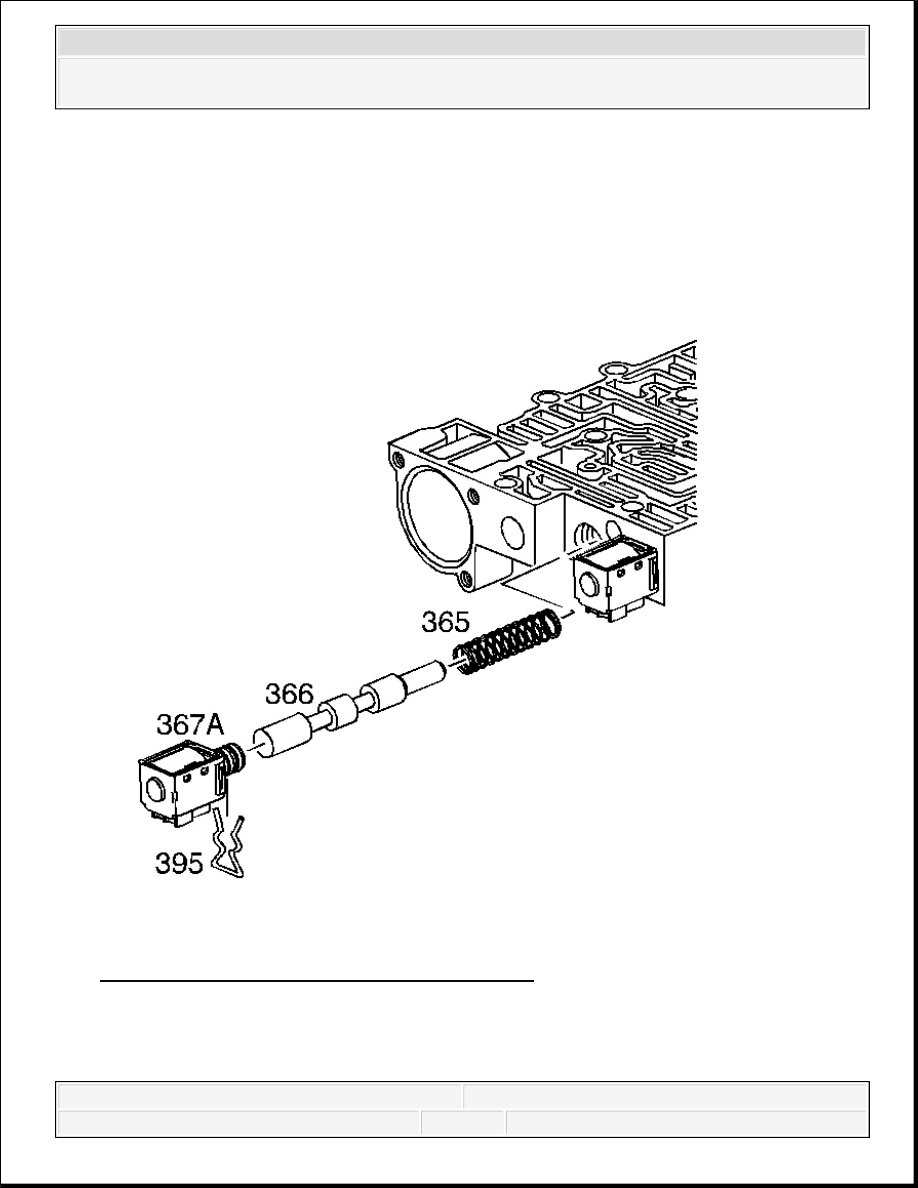

Fig. 484: View Of 1-2 Shift Solenoid & Retainer
Courtesy of GENERAL MOTORS CORP.

NOTE:

Be sure all solenoids are installed with the electrical
connectors facing the non-machined (cast) side of the valve



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - Cab & Chassis Sierra, Cab & Chassis

Silverado, Sierra & Silverado



9. Install the following items:

1. The 1-2 shift valve spring (365)

2. The 1-2 shift valve (366)

3. The 1-2 shift solenoid valve (367A)

4. The solenoid valve retainer (395)

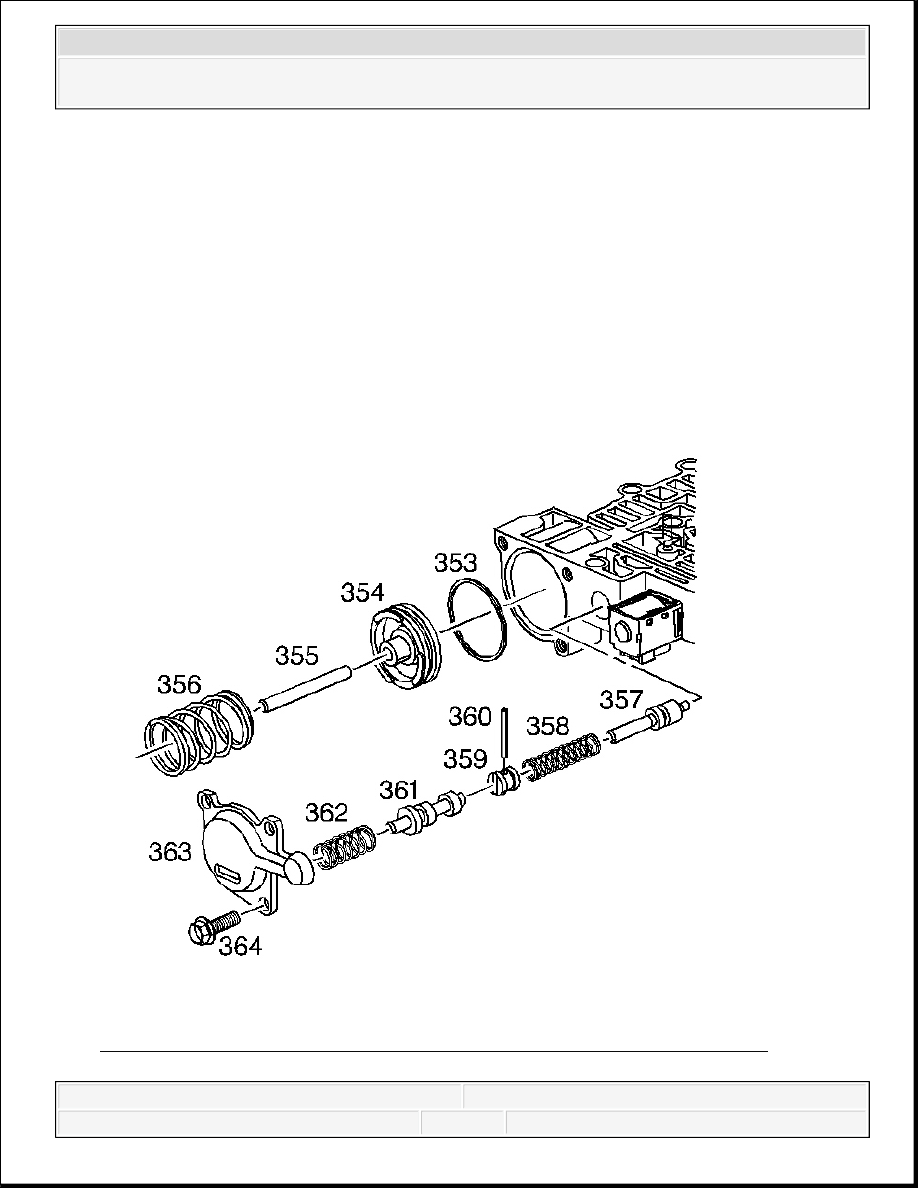

Fig. 485: Exploded View Of Forward Abuse & Low Overrun Components
Courtesy of GENERAL MOTORS CORP.

body; otherwise, the solenoids will bind against the
transmission case as the valve body bolts are tightened and
damage may occur.



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - Cab & Chassis Sierra, Cab & Chassis

Silverado, Sierra & Silverado
