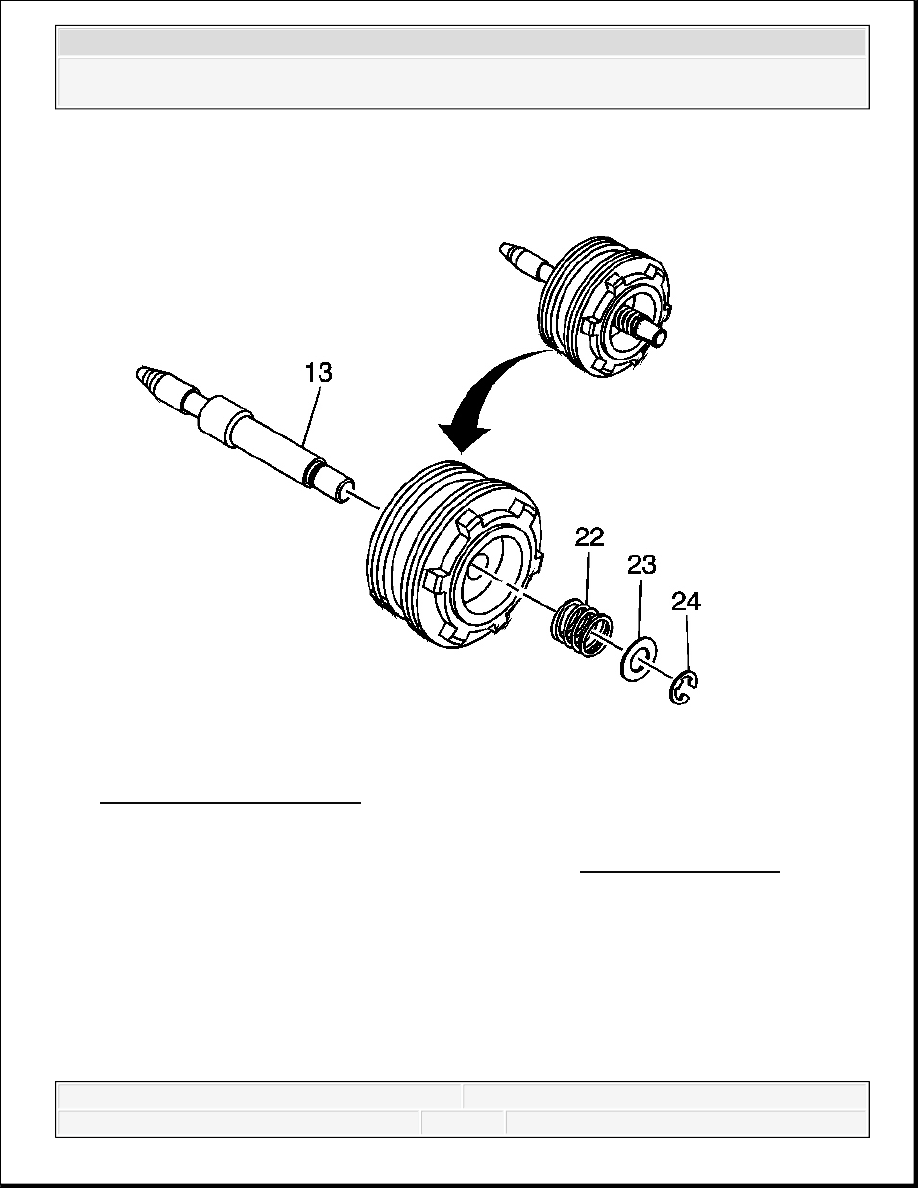

Check Fig. 242: 2-4 Servo Assembly 1. Disassemble the 2-4 servo assembly. If necessary, refer to 2-4 Servo Disassemble.
2008 Chevrolet Silverado 1500 2008 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado

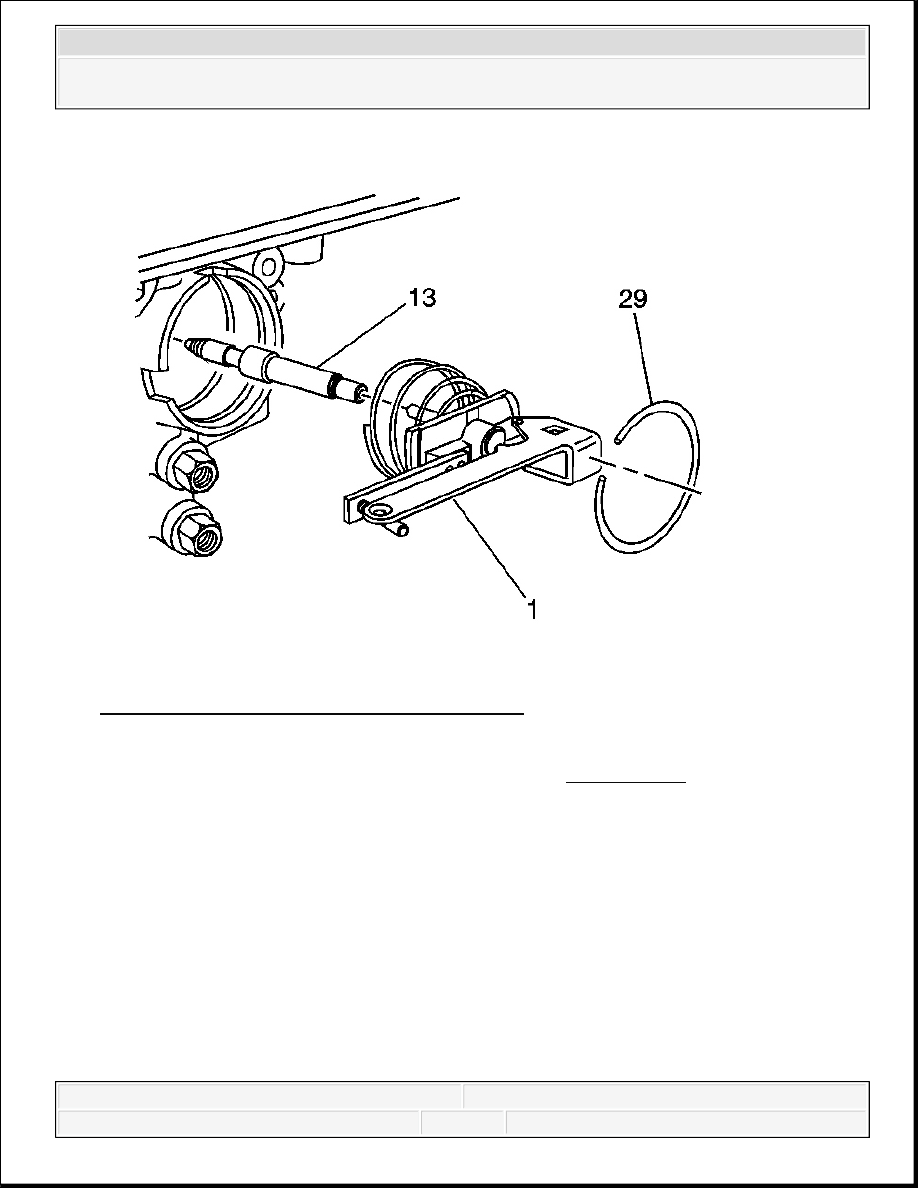

Fig. 243: Locating Servo Cover Retaining Ring 2. Install the band apply pin (13) and the J 33037 (1). See Special Tools. 3. Install the servo cover retaining ring (29) to secure the tool.
2008 Chevrolet Silverado 1500 2008 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado

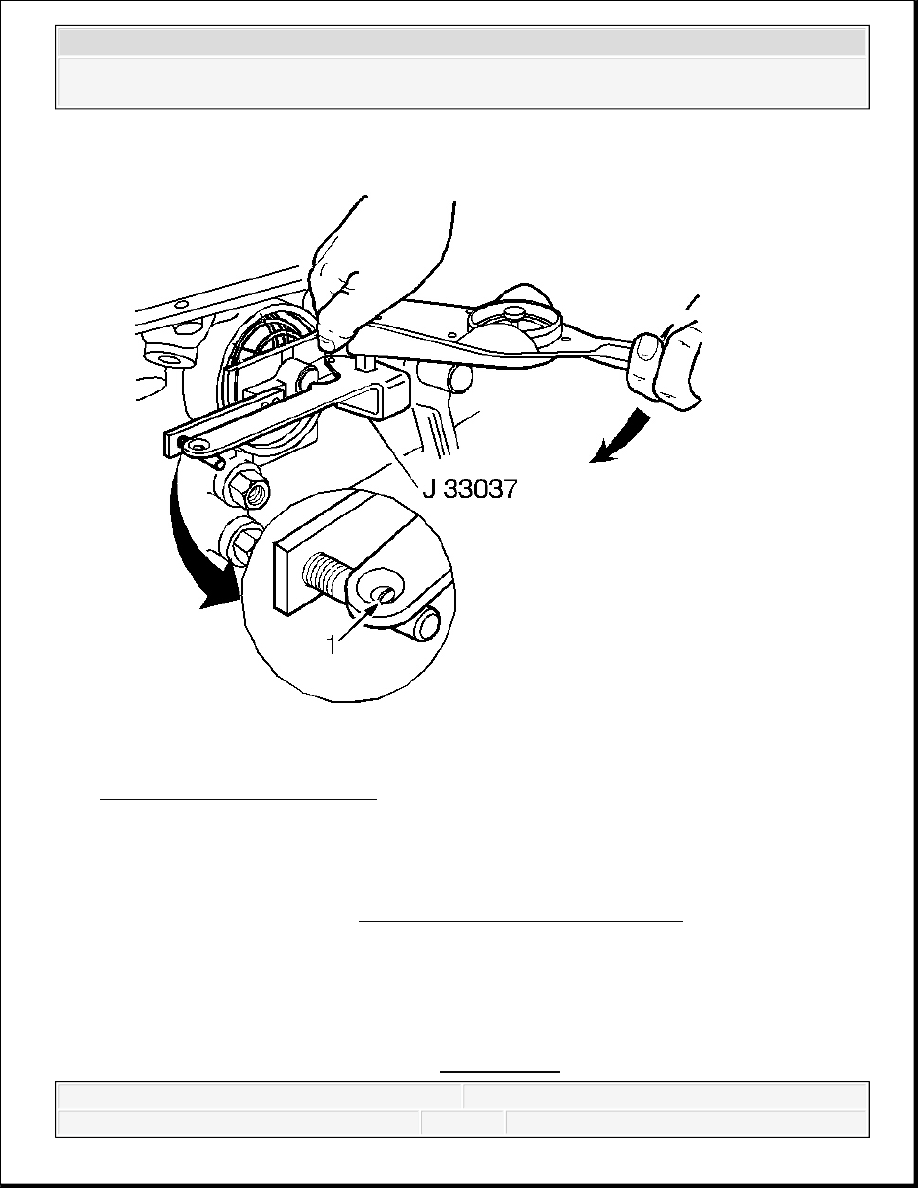

Fig. 244: Identifying Gage Slot 4. Apply 11 N.m (98 lb in) torque. If the white line appears in the gage slot (1), the pin length is correct. 5. If a new pin is needed, refer to 2-4 Band Servo Piston Pin Selection in order to determine correct pin length. VEHICLE SPEED SENSOR AND CASE EXTENSION REMOVAL Tools Required J 29837-A Output Shaft Support Fixture. See Special Tools.
2008 Chevrolet Silverado 1500 2008 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado

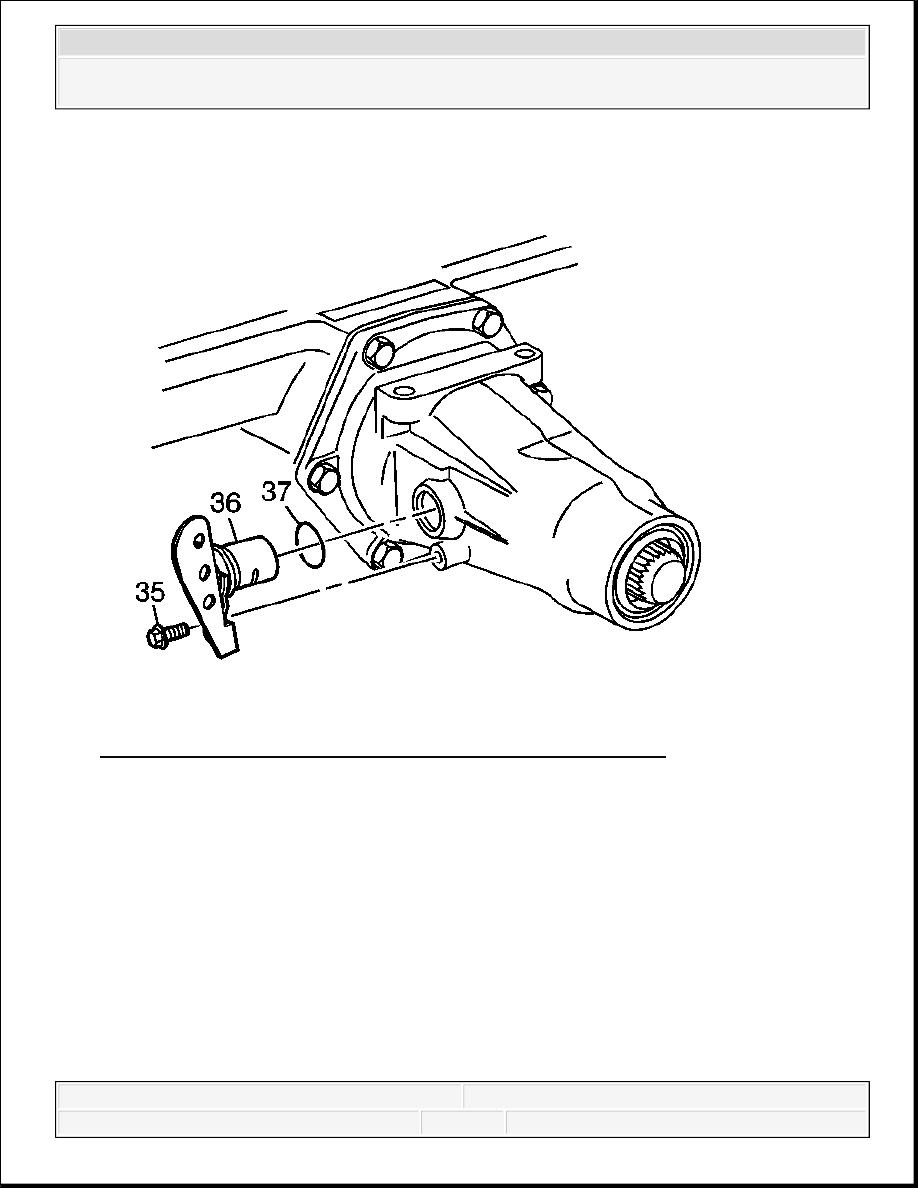

Removal Fig. 245: View Of Speed Sensor, Retaining Bolt & O-Ring Seal 1. Remove the sensor retaining bolt (35). 2. Remove the speed sensor (36) and O-ring seal (37).
2008 Chevrolet Silverado 1500 2008 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado
