Глава 1. ВВЕДЕНИЕ

1-1. Как пользоваться данным Руководством

Содержание

В данном Руководстве есть раздел «Содержание» с заголовками и номерами
страниц для всех глав. В каждой главе вы также можете найти более подробное
«Содержание», относящееся к разделам данной главы.
Обратитесь к общему «Содержанию», чтобы определить, какая глава Руковод-
ства по эксплуатации содержит нужную информацию, и к содержанию главы,
чтобы определить ее точное нахождение.

Указатель иллюстраций

В данном Руководстве используется большое количество иллюстраций, кото-
рые помогут вам интуитивно понять автомобиль. «Указатель иллюстраций» по-
могает быстро найти необходимую информацию, особенно в том случае, когда
вы не знаете названия соответствующих систем или устройств.

Алфавитный указатель

Это самый быстрый способ найти необходимую информацию. Алфавитный
указатель содержит полный перечень всех важных автомобильных терминов.
Для получения более подробных сведений об алфавитном указателе обратитесь
к странице 338.

Для поиска в данном Руководстве нужной вам информации можно воспользо-
ваться тремя способами. Ниже приведено краткое описание каждого способа.

27



1

ВВЕДЕНИЕ

Глава 1. ВВЕДЕНИЕ

1-2. Символы, использованные в Руководстве

Приведенные ниже символы использованы в данном Руководстве, чтобы
привлекать ваше внимание к важной информации. Чтобы обеспечить макси-
мально возможную безопасность, перед началом эксплуатации автомобиля
тщательно изучите инструкции, отмеченные такими символами, и неукосни-
тельно следуйте им.





ОПАСНОСТЬ

Указывает на потенциально опасную ситуацию, которая, если не принять соот-
ветствующие меры, может привести к повреждению вашей собственности, трав-
мам и даже смерти.



  ОСТОРОЖНО

Указывает на потенциально опасную ситуацию, которая, если не принять соот-
ветствующие меры, может привести к повреждению автомобиля и его оборудо-
вания, либо к уменьшению срока службы автомобиля.



СИМВОЛ ОПАСНОСТИ



Не делайте …, Не позволяйте …



  Защита окружающей среды

Указывает на то, что отходы должны утилизироваться в соответствии с местным
природоохранным законодательством, чтобы не загрязнять окружающую среду.

В данном Руководстве наиболее важны символы ОПАСНОСТЬ и ОСТОРОЖНО, от-
носящиеся к личной безопасности и защите автомобиля Убедитесь, что вы сами и
все пассажиры полностью соблюдаете данные инструкции. Это поможет обеспе-
чить безопасность движения, а также правильную эксплуатацию автомобиля.

28

В настоящее время на рынке предлагается широкий ассортимент неоригинальных
запчастей и аксессуаров для автомобилей Chery. Использование таких запчастей и
аксессуаров (произведенных сторонними компаниями) может негативно сказаться
на безопасности эксплуатации автомобиля. Компания Chery не несет какой-либо
ответственности и не предоставляет какой-либо гарантии на запчасти и аксессуа-
ры сторонних производителей, а также на работы по их замене и установке.

Данный автомобиль не должен обслуживаться с применением неоригинальных
запасных частей и аксессуаров. Использование подобных компонентов может от-
рицательно повлиять на характеристики, безопасность или надежность автомоби-
ля, или даже может привести к нарушению законов, действующих в вашей стране.
Кроме того, на повреждения или снижение характеристик автомобиля, возникшие
из-за внесения подобных изменений, гарантия Chery не распространяется.





ОПАСНОСТЬ

Не разрешается какое-либо изменение конструкции или модификация данного
автомобиля. Любые модификации или изменения первоначального состояния
автомобиля могут негативно повлиять на его безопасность и стать причиной
дорожно-транспортного происшествия, травмирования или гибели людей.

Глава 1. ВВЕДЕНИЕ

1-3. Внесение изменений в конструкцию автомобиля

30

2-1. Панель

управления

Краткое описание ................   32

Вид для автомобиля
с автоматической коробкой
передач ...............................   32

Вид для автомобиля
с механической коробкой
передач ................................  34

2-2.   Приборная панель .................36

 Спидометр

............................37



Тахометр  ..............................  38



Указатель уровня топлива
в баке ....................................39

 Указатель

температуры

охлаждающей жидкости
двигателя  .............................  39

 Многофункциональный

дисплей .................................41

2-3. Световые

сигнализаторы

и индикаторы .........................49

 Сигнализатор

непристегнутого ремня
безопасности
водителя ...............................   49

Сигнализатор системы ABS ..  49

Индикатор габаритных
фонарей ...............................  50

Сигнализатор стояночного
тормоза ...............................   50

Сигнализатор неисправности
тормозной системы ...............50

31

Сигнализатор системы ESP
(для некоторых вариантов
исполнения автомобиля) ......  56

Индикатор ESP OFF (для
некоторых вариантов
исполнения автомобиля) ......  56

Сигнализатор низкого
давления воздуха в шинах
(для некоторых вариантов
исполнения автомобиля)  ......57

Сигнализатор
непристегнутого ремня
безопасности
переднего пассажира
(для некоторых вариантов
исполнения автомобиля) ......  57

Сигнализатор перегрева
охлаждающей жидкости
двигателя ..............................51

 Сигнализатор

неисправности

коробки передач (автомобиль
с автоматической коробкой
передач) ................................52

Указатель приближения срока
технического обслуживания ...  52

Индикатор системы круиз-
контроля (для некоторых
вариантов исполнения
автомобиля) ..........................53

Сигнализатор низкого
давления моторного масла ....53

Индикаторы указателей
поворота.................... ........... 53

Сигнализатор минимального
уровня топлива .....................  54

Сигнализатор системы
подушек безопасности .........  54

Индикатор дальнего
света фар .............................  55

Индикатор заднего
противотуманного фонаря ....  55

Сигнализатор системы EPC
(для некоторых вариантов
исполнения автомобиля) ......  55

Сигнализатор неисправности
двигателя ........... .................. 55

Сигнализатор неисправности
системы зарядки АКБ ...........  56

ПРИБОРНАЯ ПАНЕЛЬ
И ОРГАНЫ УПРАВЛЕНИЯ

Глава 2

32

Глава 2. ПРИБОРНАЯ ПАНЕЛЬ И ОРГАНЫ УПРАВЛЕНИЯ

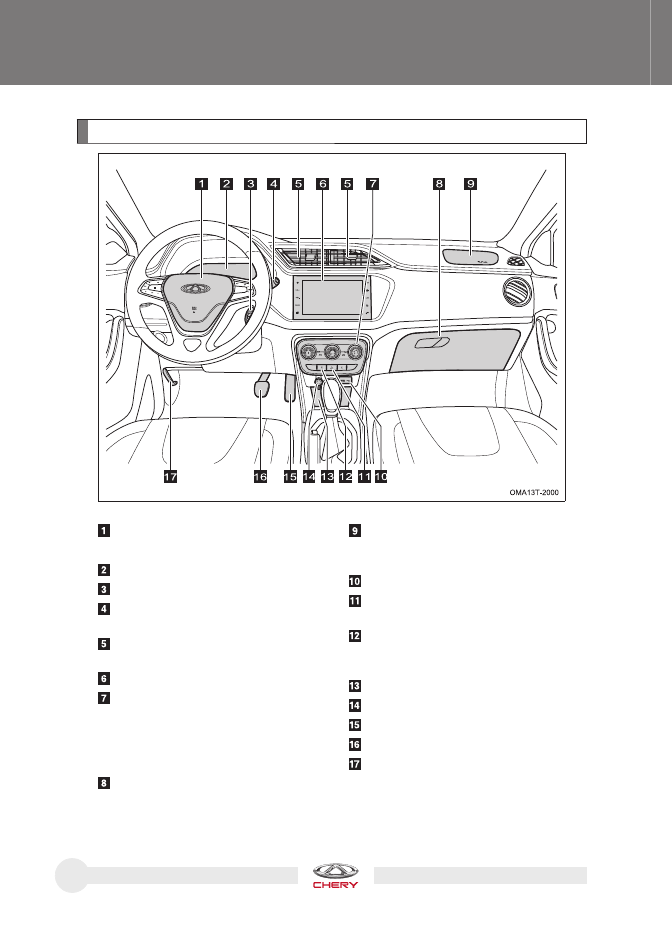

2-1. Панель управления

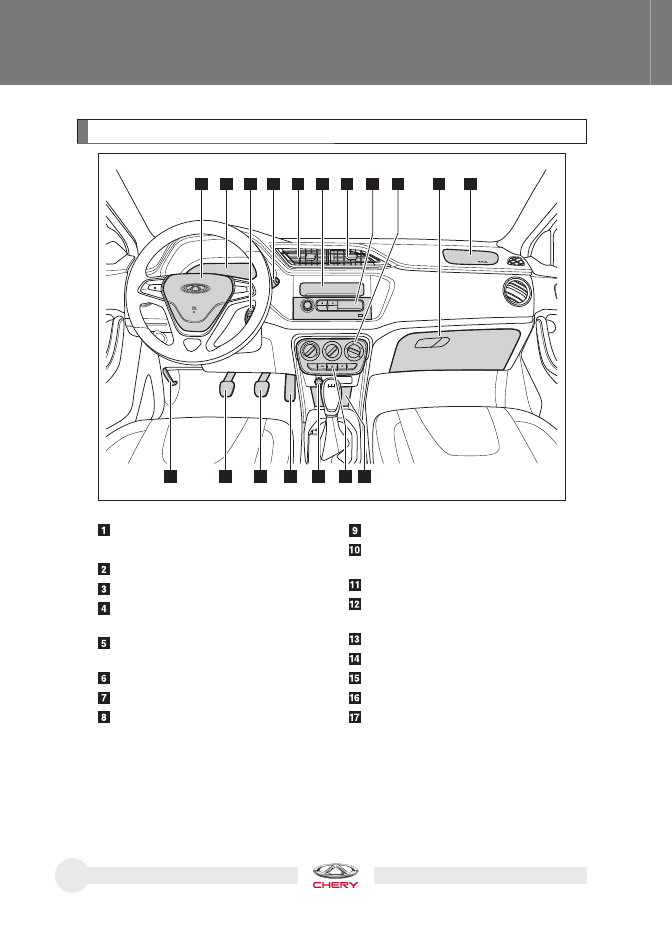

Вид для автомобиля с автоматической коробкой передач

 Фронтальная подушка

безопасности переднего
пассажира

 Разъем USB

 Выключатель аварийной

сигнализации

  Выключатель ESP OFF

(для некоторых вариантов
исполнения автомобиля)

  Лоток для мелких вещей

 Электрическая розетка

 Педаль акселератора

 Педаль тормоза

  Рукоятка отпирания капота

  Кнопка звукового сигнала



Подушка безопасности водителя

 Панель приборов

 Замок зажигания

 Переключатель очистителей

и омывателей стекол

 Центральное вентиляционное

отверстие

 Аудиосистема

  Панель управления системой

кондиционирования воздуха с
электронным управлением



(для некоторых вариантов
исполнения автомобиля)

 Перчаточный ящик

33

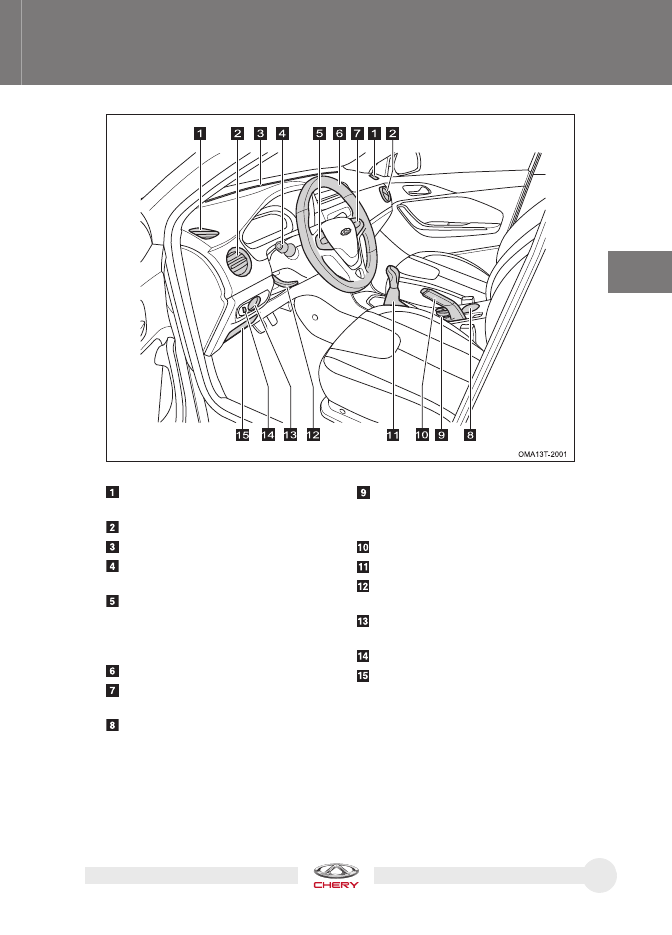

Глава 2. ПРИБОРНАЯ ПАНЕЛЬ И ОРГАНЫ УПРАВЛЕНИЯ



2

ПРИБОРНАЯ ПАНЕЛЬ И ОРГ

АНЫ УПР

АВЛЕНИЯ

 Передняя пепельница



(для некоторых вариантов
исполнения автомобиля)

  Рычаг стояночного тормоза

  Рычаг переключения передач

  Рычаг регулировки положения

рулевого колеса

  Регулятор положения наружных

зеркал заднего вида

  Переключатель корректора фар

  Блок предохранителей и реле в

передней панели

  Отверстие для обдува бокового

стекла

  Боковое вентиляционное отверстие

  Сопло обдува ветрового стекла

 Переключатель приборов

освещения

 Кнопка переключения

многофункционального дисплея



Кнопки управления аудиосистемой
на рулевом колесе

 Рулевое колесо

  Кнопки управления системой

круиз-контроля

 Передний подстаканник

34

Глава 2. ПРИБОРНАЯ ПАНЕЛЬ И ОРГАНЫ УПРАВЛЕНИЯ

OMA13T-2010

1

2

3

4

5

R

A/C

0

1

2

3

4

MODE

SET

12 11

17

16

15

14

13

1

2

4

5

6

5

9

10

7

8

3

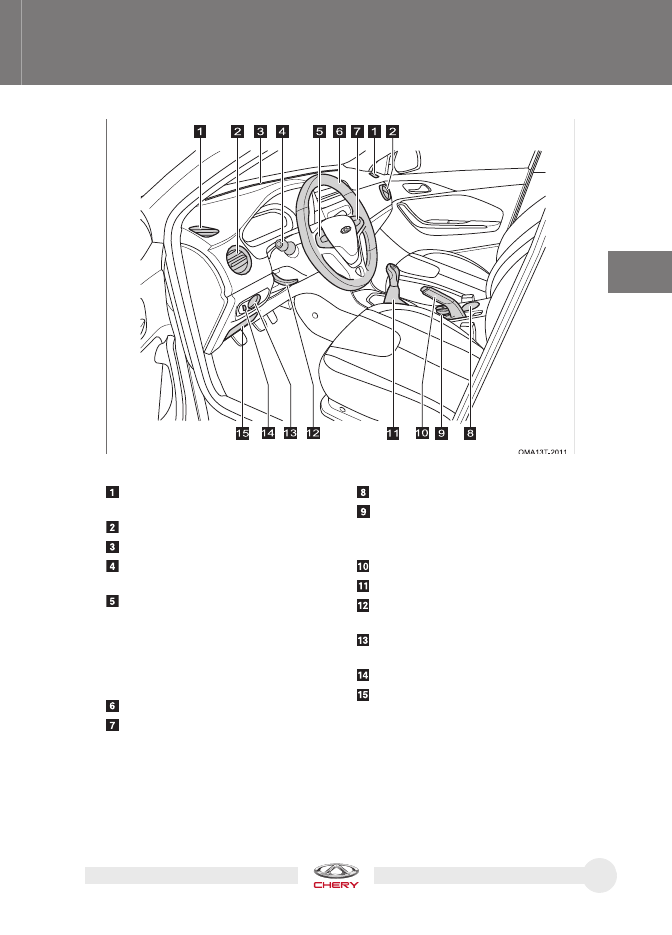

Вид для автомобиля с механической коробкой передач

 Перчаточный ящик

  Фронтальная подушка безопасно-

сти переднего пассажира

  Лоток для мелких вещей

  Выключатель аварийной сигнали-

зации

 Электрическая розетка

 Педаль акселератора

 Педаль тормоза

 Педаль сцепления

  Рукоятка отпирания капота

  Кнопка звукового сигнала



Подушка безопасности водителя

 Панель приборов

 Замок зажигания

  Переключатель очистителей и омы-

вателей стекол

  Центральное вентиляционное от-

верстие

  Лоток для мелких вещей

 Аудиосистема

  Панель управления системой кон-

диционирования воздуха с ручным
управлением (для некоторых
вариантов исполнения автомобиля)

35

Глава 2. ПРИБОРНАЯ ПАНЕЛЬ И ОРГАНЫ УПРАВЛЕНИЯ



2

ПРИБОРНАЯ ПАНЕЛЬ И ОРГ

АНЫ УПР

АВЛЕНИЯ

 Передний подстаканник

 Передняя пепельница



(для некоторых вариантов
исполнения автомобиля)

  Рычаг стояночного тормоза

  Рычаг переключения передач

  Рычаг регулировки положения

рулевого колеса

  Регулятор положения наружных

зеркал заднего вида

  Переключатель корректора фар

  Блок предохранителей и реле в

передней панели

  Отверстие для обдува бокового

стекла

  Боковое вентиляционное отверстие

  Сопло обдува ветрового стекла

 Переключатель приборов

освещения

 Кнопка переключения

многофункционального дисплея



Кнопки управления аудиосистемой
на рулевом колесе



(для некоторых вариантов
исполнения автомобиля)

 Рулевое колесо

  Кнопки управления системой

круиз-контроля



(для некоторых вариантов
исполнения автомобиля)

36

Глава 2. ПРИБОРНАЯ ПАНЕЛЬ И ОРГАНЫ УПРАВЛЕНИЯ

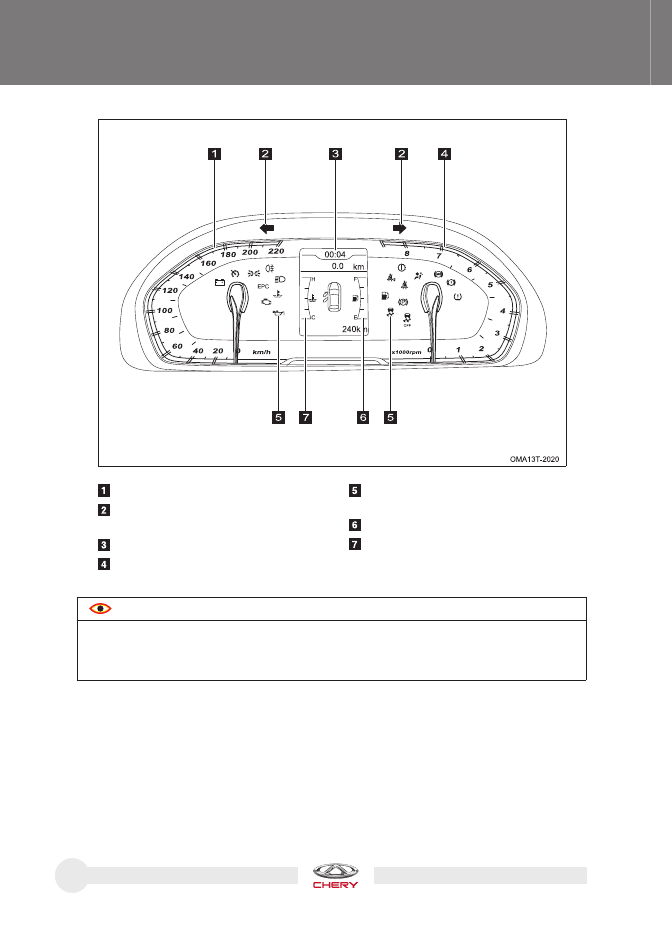

2-2. Приборная панель

  Световые сигнализаторы и

индикаторы

  Указатель уровня топлива

 Указатель температуры

охлаждающей жидкости двигателя

 Спидометр

  Индикаторы включения указателей

поворота

 Многофункциональный дисплей

 Тахометр



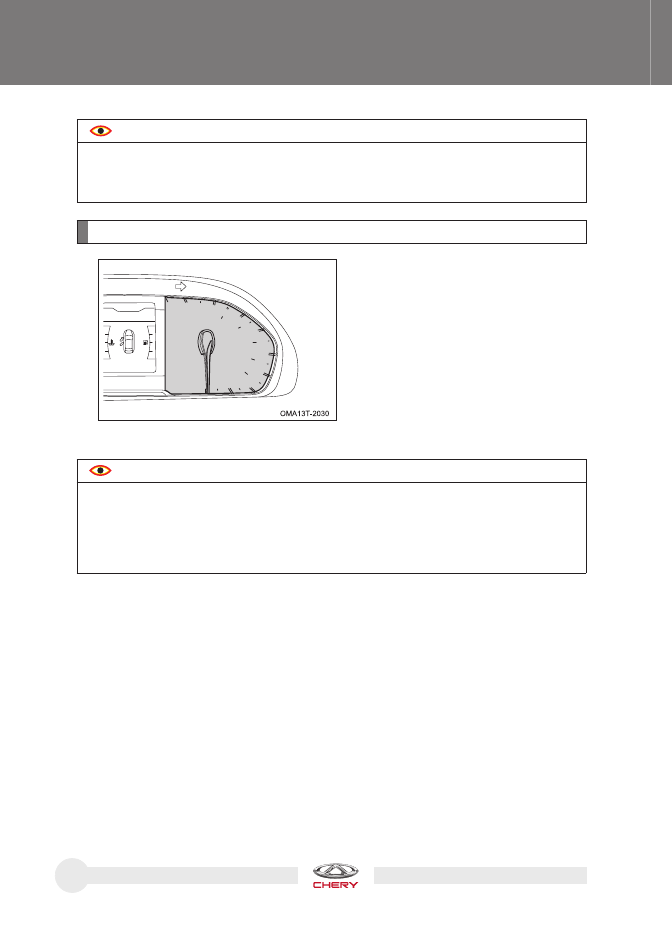

  ОСТОРОЖНО

Экраны многофункционального дисплея, показанные на рисунке, расположенном
выше, приведены исключительно для примера. Вид экранов многофункционального
дисплея вашего автомобиля может отличаться от видов, приведенных выше.

37

Глава 2. ПРИБОРНАЯ ПАНЕЛЬ И ОРГАНЫ УПРАВЛЕНИЯ



2

ПРИБОРНАЯ ПАНЕЛЬ И ОРГ

АНЫ УПР

АВЛЕНИЯ

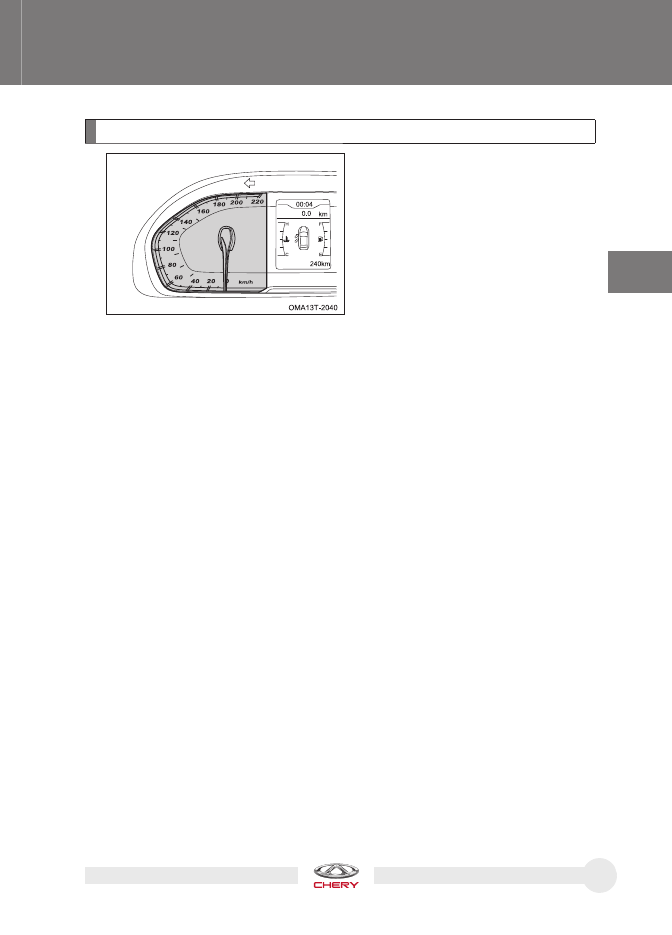

Спидометр

Спидометр указывает текущую ско-
рость автомобиля. Скорость движения
автомобиля измеряется в километрах
в час (км/ч).

Предупреждение о превышении скорости движения



Предупреждение о превышении скорости движения (настраиваемое) (для



некоторых вариантов исполнения автомобиля)

Если скорость автомобиля превысит заданное значение, три раза прозву-
чит зуммер, а на многофункциональном дисплее будет отображено задан-
ное значение ограничения скорости. Сигнализатор предупреждения будет
мигать в течение трех секунд, после чего многофункциональный дисплей
вернется в обычный режим работы.

Минимальное настраиваемое значение скорости - 5 км/ч. Предупрежде-
ние о превышении скорости срабатывает в случае, если скорость автомо-
биля превышает заданное значение.

Система предупреждает водителя о превышении заданной скорости в со-
ответствии с последней заданной настройкой. Информацию по настройке
предупреждения о превышении скорости смотрите в разделе «Предупре-
ждение о превышении скорости движения» данной главы.

Предупреждение о превышении скорости движения (фиксированное) (для



некоторых вариантов исполнения автомобиля)

Если скорость автомобиля превысит 120 км/ч, зуммер будет работать в
постоянном режиме, а на многофункциональном дисплее будет непре-
рывно отображаться заданное значение ограничения скорости. После па-
дения скорости ниже 115 км/ч зуммер выключается.

Если скорость автомобиля превысит 120 км/ч, зуммер включится опять.

38

Глава 2. ПРИБОРНАЯ ПАНЕЛЬ И ОРГАНЫ УПРАВЛЕНИЯ



  ОСТОРОЖНО

Не допускайте работу двигателя в таком режиме, когда стрелка тахометра длитель-



ное время находится в красной зоне шкалы. Это может привести к серьезному по-
вреждению двигателя.

В период обкатки автомобиля запрещается развивать частоту вращения коленча-



того вала двигателя более 6500 об/мин.

E

F

00:04

0.0

km

H

x1000rpm

C

240km

1

2

3

4

5

6

7

8

0

Тахометр показывает текущие обороты
двигателя (показание прибора умно-
жается на 1000). Частота вращения
коленчатого вала двигателя отобража-
ется в оборотах в минуту (об/мин).

Красный сектор в правой части шка-
лы тахометра указывает максимально
допустимую частоту вращения ко-
ленчатого вала двигателя, которую
кратковременно можно развить при
нормальной рабочей температуре про-
шедшего обкатку двигателя.

Тахометр



  ОСТОРОЖНО

На показания спидометра влияет размер шин, установленных на автомобиль.
Используйте оригинальные шины Chery правильной размерности, в противном слу-
чае спидометр не будет показывать точное значение скорости движения.

39

Глава 2. ПРИБОРНАЯ ПАНЕЛЬ И ОРГАНЫ УПРАВЛЕНИЯ



2

ПРИБОРНАЯ ПАНЕЛЬ И ОРГ

АНЫ УПР

АВЛЕНИЯ

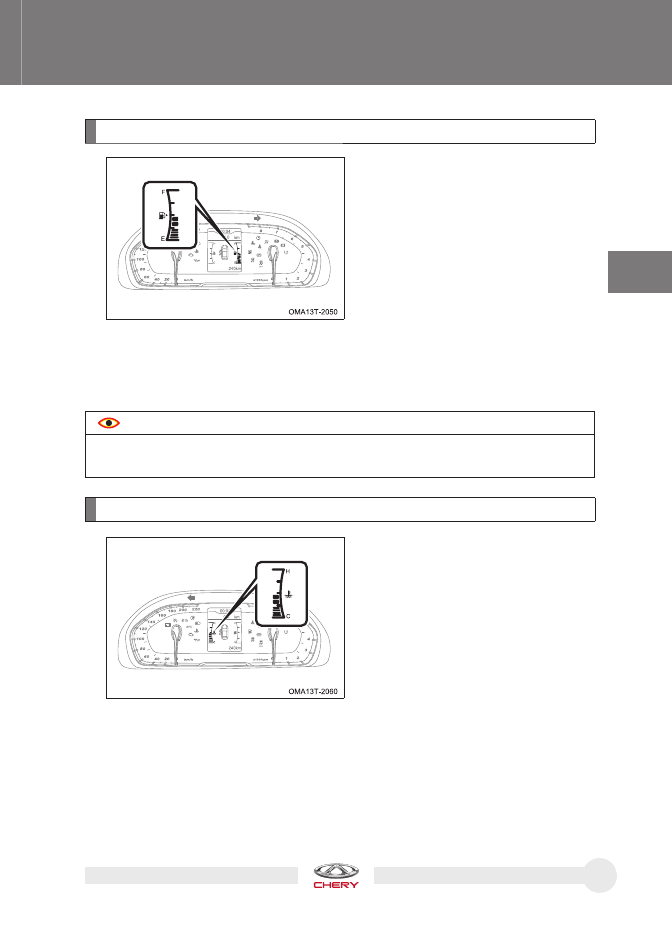

Указатель уровня топлива информи-
рует о текущем количестве топлива,
остающемся в баке. Для получения
точных показаний указателя уровня
топлива остановите автомобиль на го-
ризонтальной площадке и переведите
замок зажигания в положение ON.

Емкость топливного бака: 50 л.

Положение стрелки указателя на метке «Е» (Пустой бак) или рядом с ней, либо
включение сигнализатора минимального уровня топлива соответствует недо-
статочному запасу топлива в баке. Как можно скорее заправьте автомобиль то-
пливом.

Указатель уровня топлива



  ОСТОРОЖНО

При ускорении, резком торможении, резком повороте или движении автомобиля на
уклоне указатель уровня топлива может давать неверные показания.

Указатель температуры охлаждающей жидкости двигателя

При положении ON замка зажигания
этот прибор показывает температуру
охлаждающей жидкости двигателя.

При нахождении стрелки прибора у метки «C» или вблизи от нее



(непрогретый двигатель)

Некоторое время в период прогрева двигателя стрелка указателя может на-
ходиться в этом диапазоне. Если стрелка прибора находится в этом диапа-
зоне, двигатель не должен развивать высокую частоту вращения коленчатого
вала. Более того, нагрузка на двигатель не должна быть чрезмерной.

40

Глава 2. ПРИБОРНАЯ ПАНЕЛЬ И ОРГАНЫ УПРАВЛЕНИЯ



Если стрелка указателя температуры охлаждающей жидкости двигателя дли-
тельное время находится в этом диапазоне, то следует как можно быстрее
доставить автомобиль на сервисную станцию официального дилера Chery
для проверки и ремонта.

Диапазон между метками «C» и «H» (нормальный температурный



режим)



Если стрелка указателя температуры охлаждающей жидкости находится в
данном диапазоне, это указывает на нормальный температурный режим
работы двигателя. Стрелка указателя может выйти за пределы данного диа-
пазона при слишком высокой температуре наружного воздуха или большой
нагрузке на двигатель. Двигаться на автомобиле можно до тех пор, пока не
загорится сигнализатор перегрева двигателя.

При нахождении стрелки прибора у метки «H» или вблизи нее



(перегрев двигателя)

Если стрелка прибора достигает этого диапазона шкалы или включается сиг-
нализатор перегрева двигателя, это указывает на перегрев охлаждающей
жидкости двигателя. Немедленно остановите автомобиль и через несколько
минут работы двигателя на холостом ходу выключите зажигание. Пока дви-
гатель остывает, постарайтесь установить причину перегрева. Если причина
не обнаружена, как можно скорее обратитесь на сервисную станцию офици-
ального дилера Chery.





ОПАСНОСТЬ

Если двигатель перегрет, запрещается снимать пробку расширительного бачка.

41

Глава 2. ПРИБОРНАЯ ПАНЕЛЬ И ОРГАНЫ УПРАВЛЕНИЯ



2

ПРИБОРНАЯ ПАНЕЛЬ И ОРГ

АНЫ УПР

АВЛЕНИЯ

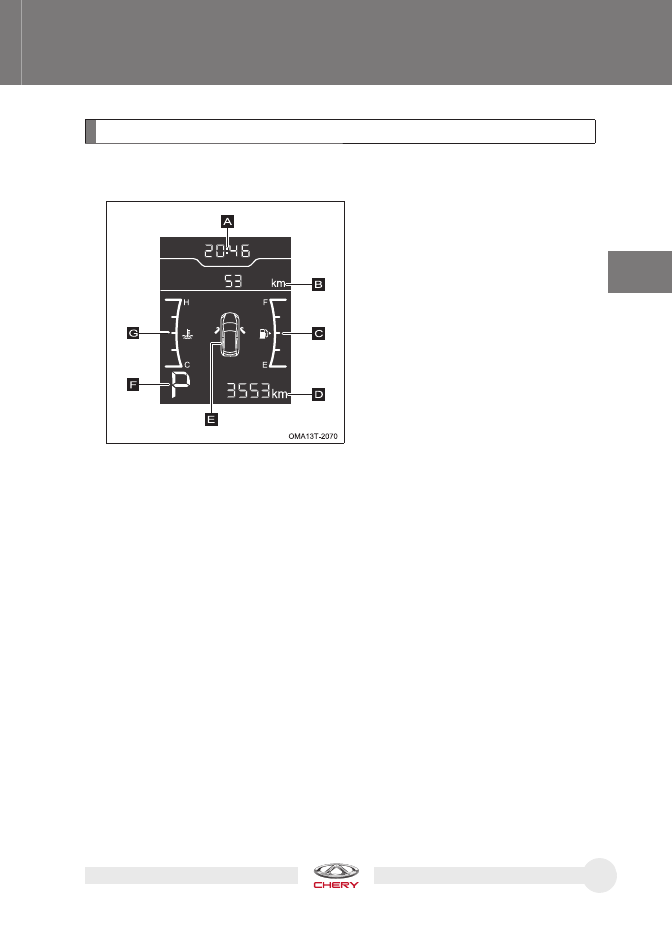

На многофункциональном дисплее отображается различная информация, свя-
занная с управлением автомобилем.

Зона A: Отображение показаний ча-
сов.

Зона B: Отображение предупрежде-
ния о превышении скорости движения,
пробега за поездку, запаса хода по то-
пливу, текущей скорости, среднего и
мгновенного расхода топлива.

Зона C: Отображение указателя уров-
ня топлива.

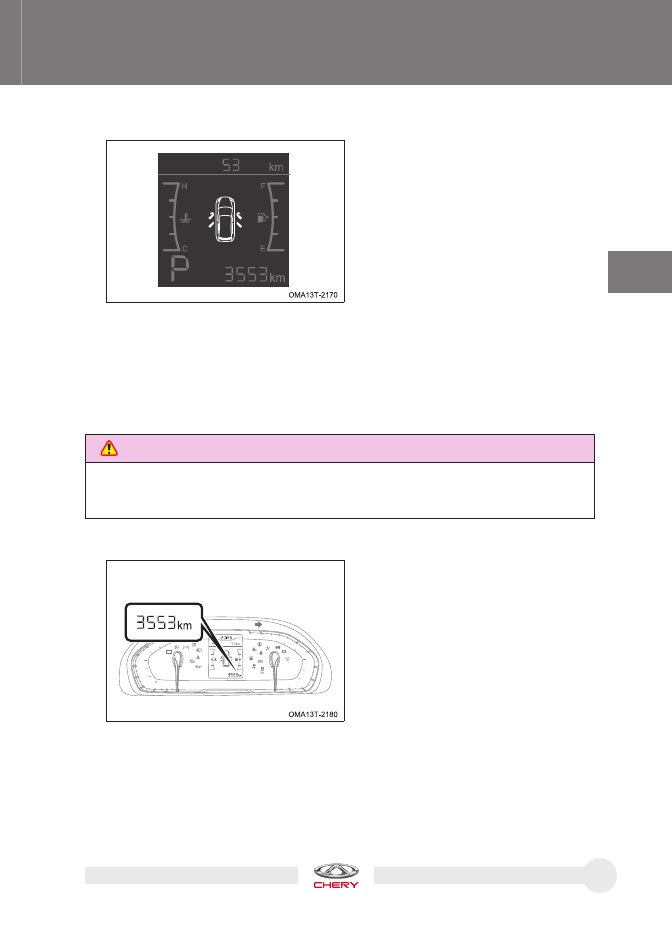

Зона D: Отображение суммарного про-
бега автомобиля.

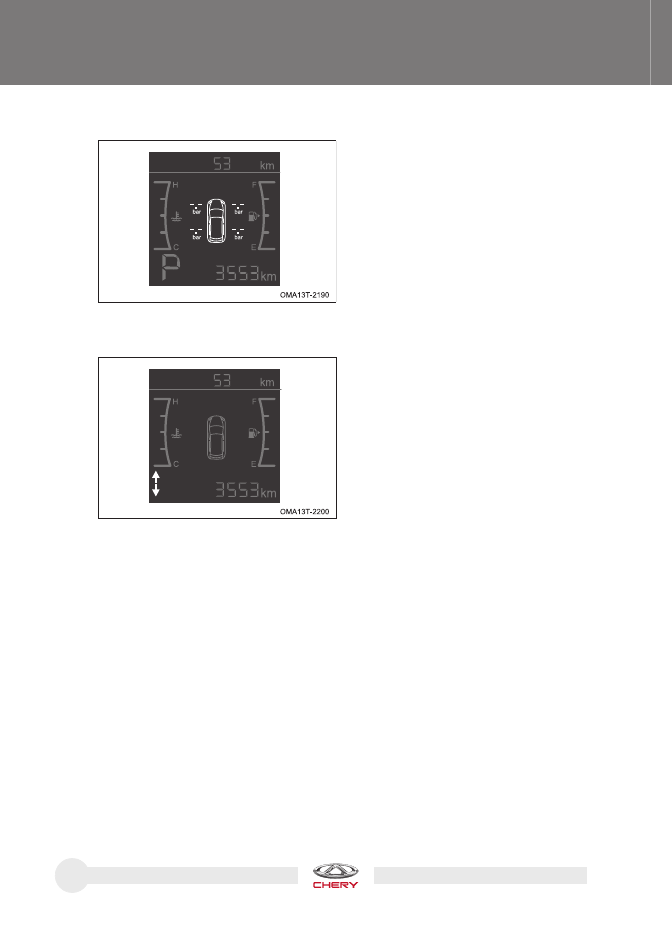

Зона E: Отображение данных системы
помощи при движении задним ходом,
незакрытое состояние пяти дверей ку-
зова и капота, а также данных о паде-
нии давления воздуха в шинах.

Зона F: Отображение положения рыча-
га селектора (автомобиль с автомати-
ческой коробкой передач).

Зона G: Отображение указателя тем-
пературы охлаждающей жидкости
двигателя.

Многофункциональный дисплей

42

Глава 2. ПРИБОРНАЯ ПАНЕЛЬ И ОРГАНЫ УПРАВЛЕНИЯ

Отображение величины мгновенного расхода топлива начинается при
скорости движения автомобиля не менее 3 км/ч.

Данные о мгновенном расходе топлива не сохраняются.

Переключение пунктов на дисплее



Пункты, отображаемые на дисплее



Положение рычага селектора (автомобиль с автоматической коробкой



передач)

Мгновенный расход топлива



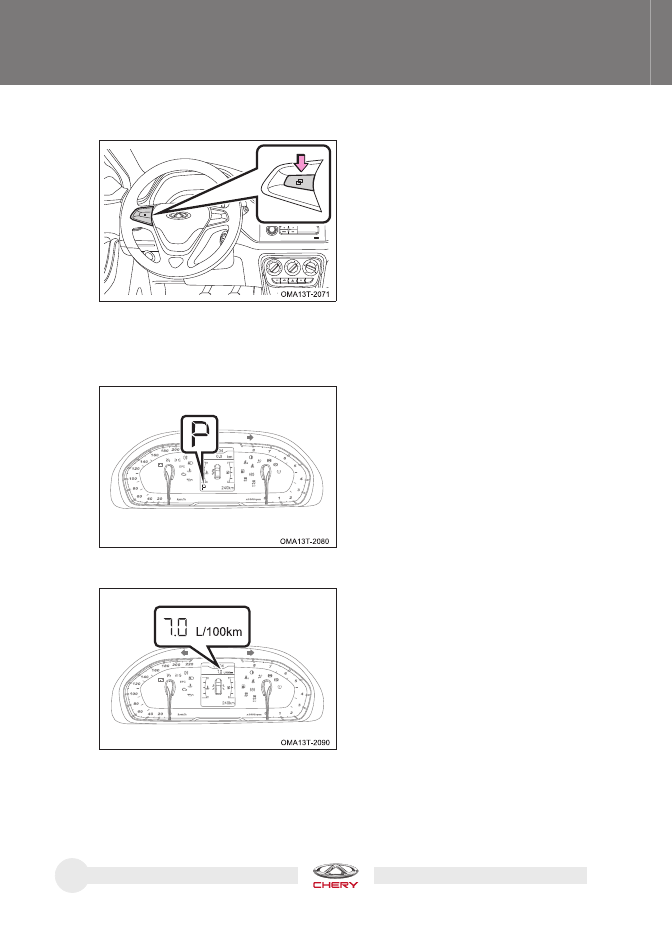

Кнопка выбора позиций на многофунк-
циональном дисплее расположена на
рулевом колесе.

Показывает текущее положение рыча-
га селектора.

Отображается мгновенный расход то-
плива.

Диапазон показаний мгновенного рас-
хода топлива составляет 0 - 20 л/100 км.
Если его действительная величина пре-
высит это значение, то на дисплее будет
отображаться величина «20 л/100 км».

43

Глава 2. ПРИБОРНАЯ ПАНЕЛЬ И ОРГАНЫ УПРАВЛЕНИЯ



2

ПРИБОРНАЯ ПАНЕЛЬ И ОРГ

АНЫ УПР

АВЛЕНИЯ

Используйте величину отображаемого
среднего расхода топлива как спра-
вочное значение.

Для сброса показания среднего рас-
хода топлива необходимо нажать и
удерживать кнопку настройки на руле-
вом колесе.

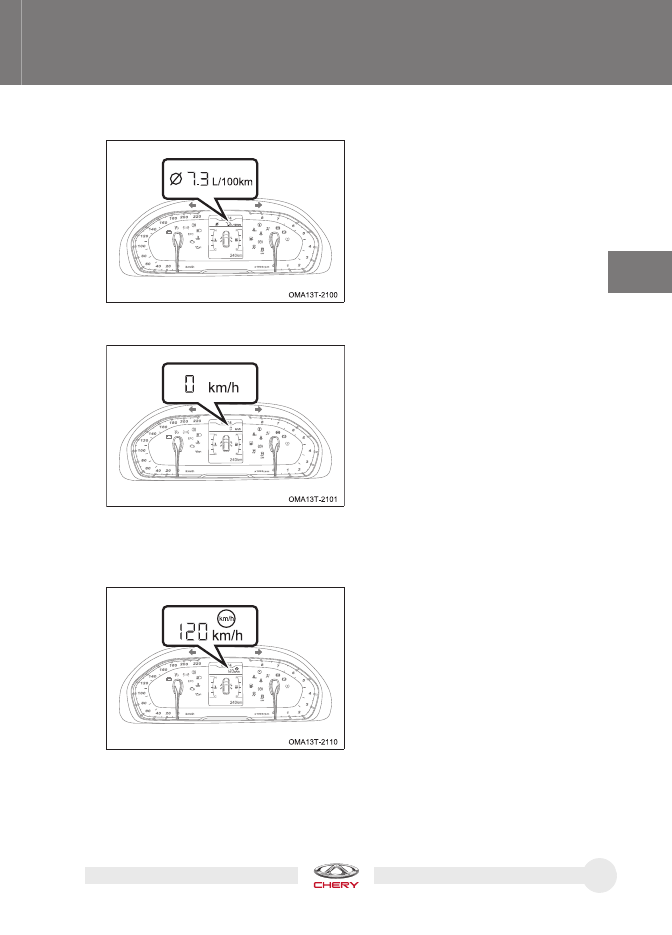

Указывается текущая скорость авто-
мобиля.

Отображается значение, при превы-
шении которого будет подаваться
предупреждение о превышении ско-
рости движения.

Средний расход топлива



Текущая скорость автомобиля



Отображается скорость в диапазоне 0 - 220 км/ч. Если скорость автомо-
биля превысит 220 км/ч, будет отображаться значение 220 км/ч.

Порядок действий по настройке значения предупреждения о превыше-
нии скорости через многофункциональный дисплей приведен в разделе
5 главы «Информация об автомобиле». Порядок действий по настройке
значения предупреждения о превышении скорости с помощью кнопки на-
стройки приводится ниже.

Значение предупреждения о превышении скорости



44

Глава 2. ПРИБОРНАЯ ПАНЕЛЬ И ОРГАНЫ УПРАВЛЕНИЯ

E

F

00:04

H

220

200

180

160

140

120

100

80

60

40 20

0

km/h

x1000rpm

EPC

C

240km

1

2

3

4

5

6

7

8

0

-

+

Предупреждение о превышении скорости движения (для некоторых вари-
антов исполнения автомобиля)

2.  Регулировка значения или выключение функции осуществляется кратки-

ми нажатиями кнопки регулировки.



Диапазон регулировки предупреждения о превышении скорости движе-
ния - 30 - 130 км/ч;



Для выключения функции подачи предупреждения о превышении скоро-
сти движения выберите OFF (ВЫКЛ).

3.  По окончании регулировки следует выждать пять секунд, после чего зна-

чение предупреждения о превышении скорости движения будет задано.

СОВЕТ:

Если в процессе регулировки в течение пяти секунд не выполняются никакие
действия, это приведет к выходу системы из меню регулировки.

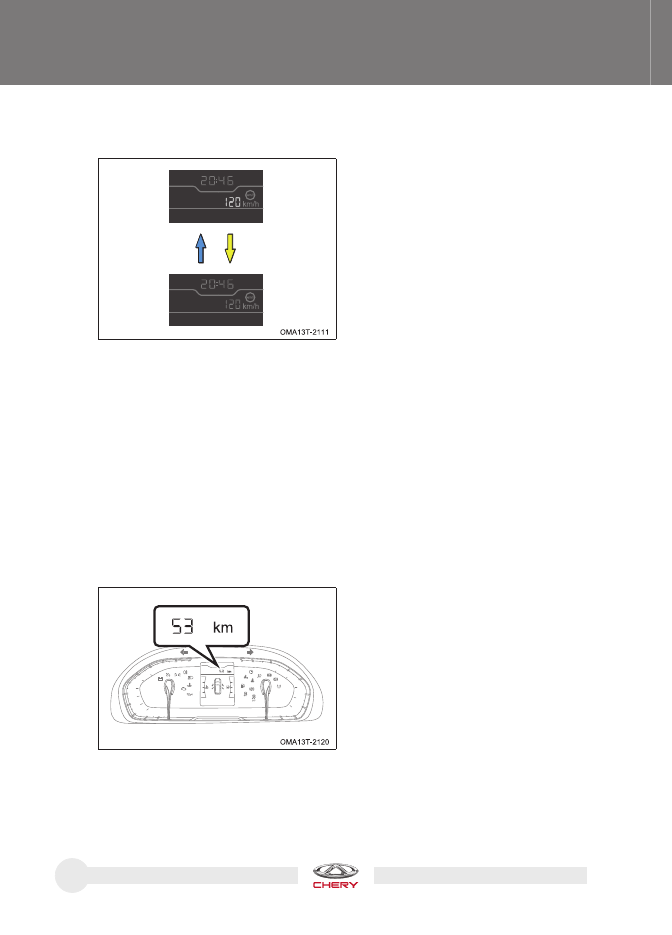

Величина пробега за поездку



1. Перейдите к экрану меню настрой-

ки предупреждения о превышении
скорости движения, затем нажмите
и удерживайте кнопку регулировки
до тех пор, пока значение не начнет
мигать.

Диапазон отображения расстояния,
пройденного за поездку, составляет
0,0 - 999,9 км. При превышении макси-
мальной отображаемой величины по-
казания на дисплее будут сброшены и
начнется новый отсчет с 0 км.

Для сброса на 0 расстояния, пройден-
ного за поездку, необходимо нажать и
удерживать кнопку настройки.

45

Глава 2. ПРИБОРНАЯ ПАНЕЛЬ И ОРГАНЫ УПРАВЛЕНИЯ



2

ПРИБОРНАЯ ПАНЕЛЬ И ОРГ

АНЫ УПР

АВЛЕНИЯ

Если замок зажигания находится в по-
ложении ON, а рычаг переключения
передач или рычаг селектора переве-
ден в положение R (Задний ход), то на
многофункциональном дисплее будут
отображены данные системы помощи
при движении задним ходом.

Более подробные сведения приведе-
ны в разделе «Система помощи при
движении задним ходом» главы 4.

E

F

00:04

H

220

200

180

160

140

120

100

80

60

40 20

0

km/h

x1000rpm

EPC

C

240km

1

2

3

4

5

6

7

8

0

-

+

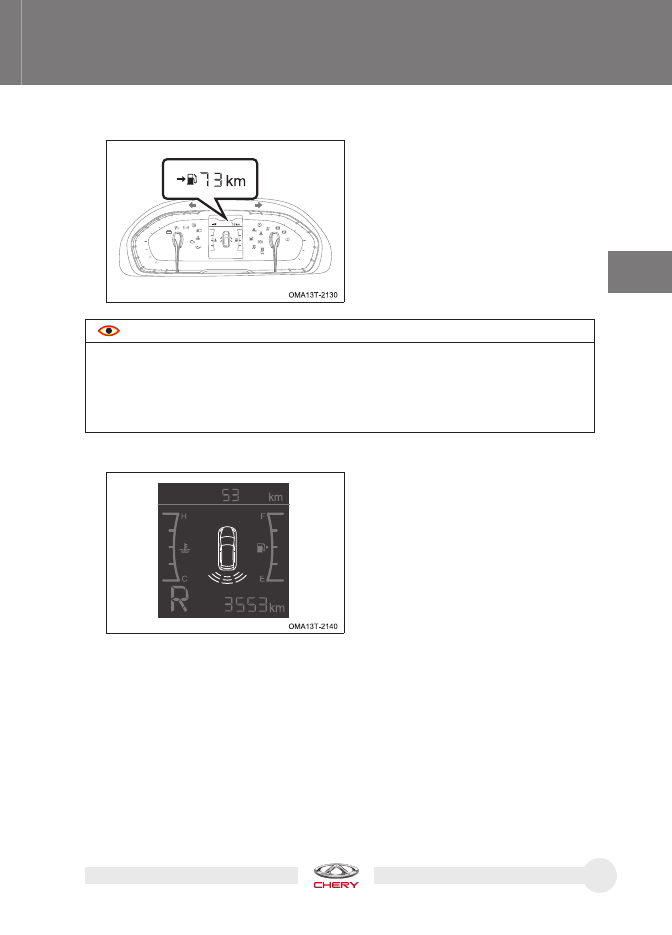

Запас хода по топливу



Данные системы помощи при движении задним ходом



Показывает максимальное расстояние
(приблизительное), которое автомо-
биль может преодолеть на остающем-
ся в баке топливе.

Это расстояние подсчитывается на
основе среднего расхода топлива.

В результате фактическое расстояние,
которое преодолеет автомобиль, мо-
жет отличаться от величины, отобра-
жаемой на дисплее.



  ОСТОРОЖНО

Если залить в бак небольшое количество топлива, то данные на дисплее могут не



измениться.

При заправке топливом следует перевести замок зажигания в положение OFF. Если



заправлять бак, не переводя замок зажигания в положение OFF, то показания на
дисплее могут не обновиться.

46

Глава 2. ПРИБОРНАЯ ПАНЕЛЬ И ОРГАНЫ УПРАВЛЕНИЯ

Порядок действий по установке часов через многофункциональный ди-
сплей приведен в разделе 5 главы «Настройка указателей, индикаторов и
сигнализаторов». Порядок действий по настройке часов с помощью кноп-
ки настройки приводится ниже.

2. После завершения корректировки показаний часов не выполняйте ни-

каких действий в течение 5 секунд, чтобы произошел переход к разряду
минут.



Однократное короткое нажатие кнопки сброса приводит к увеличению
показаний на одну минуту.



Длительное нажатие кнопки сброса приводит к непрерывному увеличе-
нию показаний в разряде минут.

3.  Через 5 секунд после регулировки показаний в разряде минут коррек-

тировка показаний часов завершается.

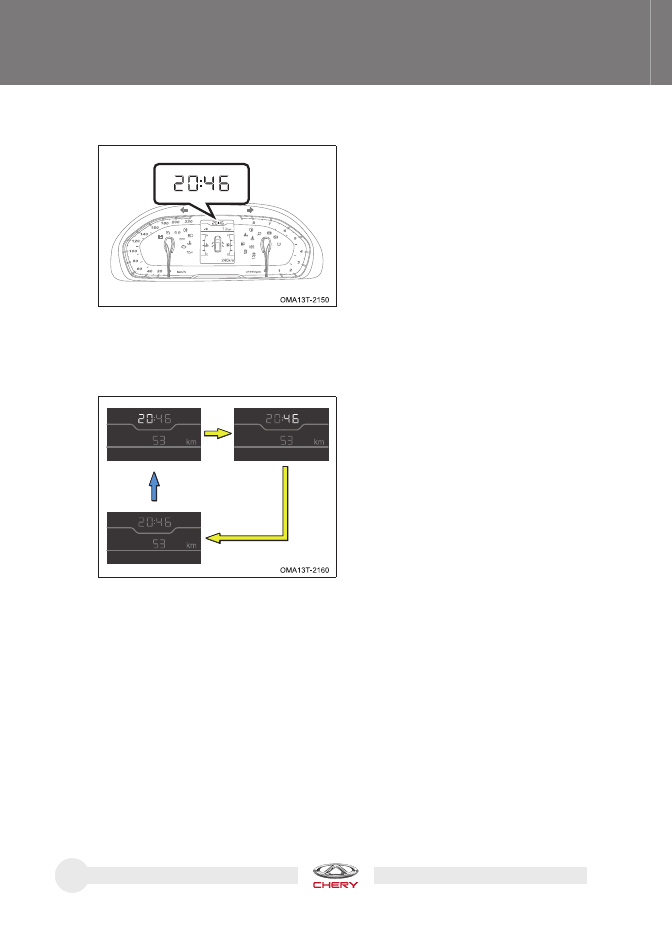

Часы



Время отображается в режиме «24
часа» и показания часов могут быть от-
регулированы с помощью кнопки на-
стройки.

1. Войдите в меню настройки часов,

затем нажмите и удерживайте кноп-
ку сброса до тех пор, пока цифры в
разряде часов не начнут мигать,
после чего нажимайте кнопку для
корректировки показаний в этом
разряде.

 Однократное короткое нажатие

кнопки сброса приводит к увели-
чению показаний на один час. Дли-
тельное нажатие кнопки сброса
приводит к непрерывному увеличе-
нию показаний часов.

47

Глава 2. ПРИБОРНАЯ ПАНЕЛЬ И ОРГАНЫ УПРАВЛЕНИЯ



2

ПРИБОРНАЯ ПАНЕЛЬ И ОРГ

АНЫ УПР

АВЛЕНИЯ





ОПАСНОСТЬ

Запрещается движение автомобиля, если какая-либо дверь открыта или закрыта не
полностью. Эта мера призвана предотвратить выпадение пассажиров из салона при
внезапном открывании двери, что может привести к тяжелым травмам или гибели.

E

F

H

220

200

180

160

140

120

100

80

60

40 20

0

km/h

x1000rpm

EPC

C

1

2

3

4

5

6

7

8

0

-

+

Суммарный пробег



Диапазон отображения величины сум-
марного пробега автомобиля состав-
ляет 0 - 999999 км.

Если суммарный пробег достигнет
предельной величины, то эта величина
«999999» будет отображаться посто-
янно.

Отображение состояния дверей и капота



Если открыта или неплотно закрыта
любая дверь или капот, то на много-
функциональном дисплее будет ото-
бражено состояние всех пяти дверей
и капота.

Если скорость движения автомобиля
менее 5 км/ч, то звуковое предупре-
ждение не подается, и на дисплее по-
является символ соответствующей
открытой или неплотно закрытой две-
ри. Если скорость движения автомо-
биля превышает 5 км/ч, то подается
непрерывное звуковое предупрежде-
ние и отображается мигающий сим-
вол соответствующей открытой или
неплотно закрытой двери, чтобы на-
помнить водителю о необходимости
закрыть ее.

48

Глава 2. ПРИБОРНАЯ ПАНЕЛЬ И ОРГАНЫ УПРАВЛЕНИЯ

Информация о давлении воздуха в шинах



Подсказка о необходимости переключения передач (для автомобиля с ме-



ханической коробкой передач)

Отображается давление воздуха в
шинах при выполнении определенных
условий.

Отображается расчетная передача, а
также подсказка о понижении либо по-
вышении передачи.

Если расчетная передача, подходя-
щая для текущих условий движения,
соответствует включенной, будет ото-
бражаться только номер передачи.
Если включенная передача не отвеча-
ет текущим условиям движения, будет
отображаться номер оптимальной для
текущих условий движения передача и
подсказка для повышения либо пони-
жения передач.

49



2

ПРИБОРНАЯ ПАНЕЛЬ И ОРГ

АНЫ УПР

АВЛЕНИЯ

Глава 2. ПРИБОРНАЯ ПАНЕЛЬ И ОРГАНЫ УПРАВЛЕНИЯ

2-3. Световые сигнализаторы и индикаторы

Если замок зажигания переводится в положение ON и ремень без-
опасности водителя не пристегнут, либо пристегнут не полностью,
сигнализатор непристегнутого ремня безопасности будет мигать.
Если скорость автомобиля превышает 25 км/ч, то включится зум-
мер, предупреждая водителя о необходимости пристегнуть ремень
безопасности. Более подробные сведения приведены в разделе
«Сигнализатор непристегнутого ремня безопасности» главы 3.

Световые индикаторы предназначены для информирования водителя о ра-
бочем состоянии автомобиля. Световые сигнализаторы предназначены для
предупреждения водителя о наличии проблем, которые могут стать причиной
серьезной неисправности автомобиля. Например, если определенная систе-
ма автомобиля неисправна, то соответствующий сигнализатор включится и
будет светиться или мигать.

После перевода замка зажигания в положение ON определенные сигнализа-
торы включаются на некоторое время для самодиагностики. Если какой-либо
сигнализатор не загорается, обратитесь на сервисную станцию официального
дилера Chery для проверки и ремонта автомобиля. Если после запуска двига-
теля какой-либо сигнализатор не гаснет или мигает, немедленно обратитесь
на сервисную станцию официального дилера Chery для проверки и ремонта
автомобиля.

Сигнализатор непристегнутого ремня безопасности водителя

Если замок зажигания переводится в положение ON, то система
ABS выполняет самопроверку. Если сигнализатор системы ABS
выключается через 3 секунды, то это указывает на исправность
данной системы. Если сигнализатор ABS не выключается или
включается при движении автомобиля, это указывает на неис-
правность системы.
При неисправности системы ABS тормозная система продолжает
нормально функционировать, но водитель должен с осторожно-
стью управлять автомобилем и избегать внезапных торможений.
В этом случае следует как можно скорее обратиться на ближай-
шую сервисную станцию официального дилера Chery для провер-
ки или ремонта.

Сигнализатор системы ABS

50

Глава 2. ПРИБОРНАЯ ПАНЕЛЬ И ОРГАНЫ УПРАВЛЕНИЯ

Данный индикатор загорается при включении габаритных фона-
рей.

Сигнализатор стояночного тормоза включается при переводе
замка зажигания в положение ON. Если рычаг стояночного тор-
моза поднят вверх, сигнализатор стояночного тормоза останется
включенным. Сигнализатор гаснет, когда рычаг стояночного тор-
моза полностью опущен.
Если стояночный тормоз отпущен не полностью и скорость авто-
мобиля превышает 5 км/ч, то для предупреждения водителя этот
сигнализатор будет мигать постоянно; одновременно с этим будет
включаться зуммер.

При переводе замка зажигания в положение ON этот сигнализатор
должен выключиться через 3 секунды. Если этот сигнализатор не
выключается или включается при движении автомобиля, то это ука-
зывает на неисправность тормозной системы или системы EBD. В
первую очередь следует проверить уровень тормозной жидкости
и, при необходимости, долить ее до требуемого уровня. Если при-
чина неисправности не обнаружена, как можно скорее обратитесь
на сервисную станцию официального дилера Chery для проверки
и ремонта тормозной системы.

Индикатор габаритных фонарей

Сигнализатор стояночного тормоза

Сигнализатор неисправности тормозной системы





ОПАСНОСТЬ

Если сигнализатор системы ABS и сигнализатор неисправности тормозной системы
остаются включенными одновременно, следует немедленно остановить автомобиль
в безопасном месте, выключить двигатель, включить аварийную сигнализацию и как
можно скорее обратиться на сервисную станцию официального дилера Chery для про-
верки и ремонта.

51

Глава 2. ПРИБОРНАЯ ПАНЕЛЬ И ОРГАНЫ УПРАВЛЕНИЯ



2

ПРИБОРНАЯ ПАНЕЛЬ И ОРГ

АНЫ УПР

АВЛЕНИЯ

Если замок зажигания переводится в положение ON, этот сигнали-
затор должен выключиться через 3 секунды. Если данный сигнали-
затор включается во время движения и звучит зуммер, немедленно
остановите автомобиль в безопасном месте, включите аварийную
сигнализацию и выключите двигатель после работы в течение не-
скольких минут на холостом ходу. Проверьте уровень охлаждаю-
щей жидкости. При необходимости долейте охлаждающую жид-
кость. Необходимо обратиться в ближайшую сервисную станцию
официального дилера Chery для проверки или ремонта. См. раздел
«Перегрев охлаждающей жидкости двигателя» главы 6.

Сигнализатор перегрева охлаждающей жидкости двигателя





ОПАСНОСТЬ

Если сигнализатор неисправности тормозной системы загорается во время движе-



ния автомобиля, это означает, что тормозная система неисправна. В этом случае
следует остановить автомобиль в безопасном месте, включить аварийную сигна-
лизацию и как можно скорее обратиться на сервисную станцию официального ди-
лера Chery для проверки и ремонта.

При неисправности любого контура двухконтурной тормозной системы эффектив-



ность торможения значительно ухудшается или возникает отказ тормозной систе-
мы. В этом случае запрещается движение автомобиля, поскольку это может при-
вести к серьезной аварии.





ОПАСНОСТЬ

Берегитесь ожогов! При горячем двигателе система охлаждения имеет высокую



температуру и находится под высоким давлением. Запрещается проводить про-
верку до остывания двигателя.

Запрещается касаться вентилятора системы охлаждения!



52

Глава 2. ПРИБОРНАЯ ПАНЕЛЬ И ОРГАНЫ УПРАВЛЕНИЯ

При переводе замка зажигания в положение ON этот сигнализа-
тор должен выключиться через 3 секунды. Если этот сигнализатор
не выключается или включается при движении автомобиля, то это
указывает на неисправность коробки передач. Следует как можно
скорее обратиться на сервисную станцию официального дилера
Chery для проверки или ремонта трансмиссии.

Сигнализатор неисправности коробки передач
(автомобиль с автоматической коробкой передач)

Этот индикатор должен включатся после пробега автомобилем
10000 км (подсчет ведется с момента последнего сброса указате-
ля), чтобы напомнить водителю о необходимости как можно ско-
рее доставить автомобиль на сервисную станцию официального
дилера Chery для проведения технического обслуживания.

Указатель приближения срока технического обслуживания



  ОСТОРОЖНО

Сброс указателя следует проводить после проведения каждого технического обслу-
живания.

Способ сброса указателя приближения технического обслуживания



Использование диагностического прибора для сброса указателя





Этот способ сброса используется специалистами сервисной станции. Для
проведения технического обслуживания обращайтесь на сервисную стан-
цию официального дилера Chery.

Использование кнопки настройки на рулевом колесе для сброса указателя



ШАГ

1 : Выключите зажигание.

ШАГ

2 : Нажмите и удерживайте кнопку сброса, затем переведите замок

зажигания в положение ON и подождите до тех пор, пока указа-
тель приближения срока технического обслуживания не выклю-
чится, после чего кнопку сброса можно будет отпустить.

53

Глава 2. ПРИБОРНАЯ ПАНЕЛЬ И ОРГАНЫ УПРАВЛЕНИЯ



2

ПРИБОРНАЯ ПАНЕЛЬ И ОРГ

АНЫ УПР

АВЛЕНИЯ

Если замок зажигания переводится в положение ON, этот инди-
катор должен выключиться через 3 секунды. Включите систему
круиз-контроля, автомобиль перейдет в режим ожидания и одно-
временно этот индикатор начнет мигать. После того, как автомо-
биль войдет в режим круиз-контроля, индикатор останется вклю-
ченным. При выключении системы круиз-контроля выключается и
соответствующий индикатор.

Если замок зажигания переводится в положение ON, этот сигна-
лизатор должен выключиться через 3 секунды. Если этот сигнали-
затор не гаснет или мигает при движении автомобиля при одно-
временной работе зуммера, следует остановить автомобиль в
безопасном месте, выключить двигатель, включить аварийную
сигнализацию и проверить уровень моторного масла. Если уро-
вень моторного масла низкий, необходимо немедленно довести
уровень масла до нормы. Если причина неисправности не обнару-
жена, как можно скорее обратитесь на сервисную станцию офици-
ального дилера Chery.

Индикатор системы круиз-контроля (для некоторых вариантов
исполнения автомобиля)

Сигнализатор низкого давления моторного масла



  ОСТОРОЖНО

При слишком высоком расходе моторного масла следует как можно скорее обратить-
ся на сервисную станцию официального дилера Chery для проверки и ремонта авто-
мобиля.

На панели приборов находятся отдельные индикаторы для указа-
ния левого и правого поворота. При включении указателей левого
или правого поворота соответствующий индикатор будет мигать с
небольшой частотой. При включении аварийной сигнализации оба
этих индикатора будут мигать одновременно.

Индикаторы указателей поворота

54

Глава 2. ПРИБОРНАЯ ПАНЕЛЬ И ОРГАНЫ УПРАВЛЕНИЯ

При переводе замка зажигания в положение ON этот сигнализатор
должен выключиться через 3 секунды. Включение сигнализатора
минимального уровня топлива происходит, если в топливном баке
недостаточно топлива. Как можно скорее заправьте автомобиль
топливом.

Если замок зажигания переводится в положение ON, сигнализа-
тор системы подушек безопасности должен выключиться через
3 секунды. Если этот сигнализатор не гаснет или загорается при
движении автомобиля, это указывает на неисправность системы
подушек безопасности. Необходимо немедленно обратиться на
ближайшую сервисную станцию официального дилера Chery для
проверки или ремонта.

Сигнализатор минимального уровня топлива

Сигнализатор системы подушек безопасности



  ОСТОРОЖНО

Если индикатор мигает быстрее, чем обычно, это означает, что соответствующий ука-
затель поворота неисправен. В этом случае автомобиль необходимо как можно ско-
рее доставить на сервисную станцию официального дилера Chery для проверки или
ремонта.



  ОСТОРОЖНО

При движении автомобиля на уклоне этот сигнализатор может включаться из-за пере-
мещения топлива в баке.





ОПАСНОСТЬ

Если автомобиль попал в аварию со столкновением, но при этом подушки безопасно-
сти не сработали, следует немедленно обратиться на ближайшую сервисную станцию
официального дилера Chery для проверки или ремонта.

55

Глава 2. ПРИБОРНАЯ ПАНЕЛЬ И ОРГАНЫ УПРАВЛЕНИЯ



2

ПРИБОРНАЯ ПАНЕЛЬ И ОРГ

АНЫ УПР

АВЛЕНИЯ

Этот индикатор загорается при включении заднего противотуман-
ного фонаря.

Индикатор дальнего света фар загорается при включении фар
дальнего света или мигании дальним светом фар.

Если замок зажигания переводится в положение ON, этот сигна-
лизатор включается и двигатель переходит в режим самодиагно-
стики.

Если после пуска двигателя сигнализатор выключается, это ука-
зывает на нормальное состояние двигателя. Если сигнализатор
не выключается или включается при движении автомобиля, это
указывает на неисправность системы управления двигателем.
В этом случае автомобиль необходимо как можно скорее доста-
вить на сервисную станцию официального дилера Chery для про-
верки или ремонта.

Индикатор заднего противотуманного фонаря

Индикатор дальнего света фар

Сигнализатор системы EPC (для некоторых вариантов исполнения
автомобиля)

Если замок зажигания переводится в положение ON, этот сигна-
лизатор включается и двигатель переходит в режим самодиагно-
стики. Если после пуска двигателя сигнализатор выключается, это
указывает на нормальное состояние двигателя. Если сигнализатор
не гаснет или загорается при движении автомобиля, это указывает
на неисправность двигателя. В этом случае автомобиль необходи-
мо как можно скорее доставить на сервисную станцию официаль-
ного дилера Chery для проверки или ремонта.

Сигнализатор неисправности двигателя

56

Глава 2. ПРИБОРНАЯ ПАНЕЛЬ И ОРГАНЫ УПРАВЛЕНИЯ

После перевода замка зажигания в положение ON данный сиг-
нализатор включается, а после пуска двигателя гаснет. Если сиг-
нализатор не гаснет после пуска двигателя или включается при
движении автомобиля, это указывает на неисправность системы
зарядки АКБ.
Остановите автомобиль в безопасном месте, включите аварийную
сигнализацию и выключите двигатель. В этом случае автомобиль
необходимо как можно скорее доставить на сервисную станцию
официального дилера Chery для проверки или ремонта.

Сигнализатор неисправности системы зарядки АКБ



  ОСТОРОЖНО

При включении сигнализатора неисправности системы зарядки АКБ не запускайте
двигатель и не включайте электрооборудование автомобиля до обнаружения неис-
правности, чтобы избежать разряда аккумуляторной батареи.

При повороте замка зажигания в положение ON сигнализатор си-
стемы ESP должен выключиться через 3 секунды. Сигнализатор
системы ESP мигает при работе системы ESP. Если данный сиг-
нализатор остается включенным, это указывает на неисправность
системы.
Для обеспечения безопасности обратитесь на сервисную станцию
официального дилера Chery для проверки и ремонта.

При повороте замка зажигания в положение ON индикатор ESP
OFF должен выключиться через 3 секунды. Нажмите кнопку ESP
OFF для выключения системы ESP. При этом включится индикатор
ESP OFF. Для возобновления работы системы ESP повторно на-
жмите кнопку. При этом индикатор ESP OFF выключится.

Сигнализатор системы ESP (для некоторых вариантов исполнения
автомобиля)

Индикатор ESP OFF (для некоторых вариантов исполнения автомобиля)

57

Глава 2. ПРИБОРНАЯ ПАНЕЛЬ И ОРГАНЫ УПРАВЛЕНИЯ



2

ПРИБОРНАЯ ПАНЕЛЬ И ОРГ

АНЫ УПР

АВЛЕНИЯ

При переводе замка зажигания в положение ON этот сигнализатор
должен выключиться через 3 секунды. Если он не выключается или
включается при движении автомобиля, а на многофункциональ-
ном дисплее появляется соответствующее предупреждающее со-
общение, то это указывает на то, что давление в какой-либо шине
не соответствует норме, или на неисправность системы. Как мож-
но скорее проверьте состояние шин и давление воздуха в шинах.
При необходимости доведите давление воздуха до нормы или за-
мените поврежденную шину.

Если замок зажигания переводится в положение ON и ремень
безопасности переднего пассажира не пристегнут или пристегнут
не полностью (когда на переднем сиденье находится пассажир),
сигнализатор не пристегнутого ремня безопасности будет ми-
гать. Если скорость автомобиля превышает 25 км/ч, включается
зуммер, предупреждая переднего пассажира о необходимости
пристегнуть ремень безопасности. Более подробные сведения
приведены в разделе «Сигнализатор непристегнутого ремня без-
опасности» главы 3.

Сигнализатор низкого давления воздуха в шинах (для некоторых
вариантов исполнения автомобиля)

Сигнализатор непристегнутого ремня безопасности переднего
пассажира (для некоторых вариантов исполнения автомобиля)

















содержание      ..      1       2         ..



//////////////////////////////////////////
