Chery Tiggo 7 PRO Plug-in-Hybrid. Руководство по эксплуатации (2023 год) - часть 9





ТЕХНИЧЕСКИЕ

ХАРАКТЕРИСТИКИ

8

259

8-1. Таблички с

идентификационным
номером

Идентификационный
номер автомобиля
(VIN) .............................. 260

Табличка с данными
автомобиля ................... 260

Номер двигателя ........... 261

Окно устройства для
радиочастотной
идентификации
автомобиля (для
некоторых вариантов
исполнения
автомобиля) .................. 261

8-2. Технические

характеристики

Габаритные размеры
автомобиля ................... 262

Тип автомобиля ............. 263

Масса автомобиля......... 263

Технические
характеристики
автомобиля ................... 263

Тяговый
электродвигатель .......... 265

Технические
характеристики
двигателя ...................... 265

Система питания ........... 266

Подвеска ....................... 267

Тяговая
аккумуляторная
батарея ......................... 267

Аккумуляторная
батарея ......................... 267

Углы установки колес..... 268

Диски колес и шины....... 268

Типы ламп ..................... 269

Влияние
дополнительных
компонентов на
габаритные размеры
автомобиля ................... 270

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

260

8-1. Таблички с идентификационным номером

Идентификационный номер автомобиля (VIN)

М

Ме

ес

стто

оп

по

ол

ло

ож

же

ен

ни

ие

е тта

аб

бл

ли

ичче

екк с

с и

ид

де

ен

нтти

иф

фи

икка

ац

ци

ио

он

нн

ны

ым

м н

но

ом

ме

ер

ро

ом

м н

на

а

а

ав

втто

ом

мо

об

би

ил

ле

е

OMT1E-7010

3

2

1

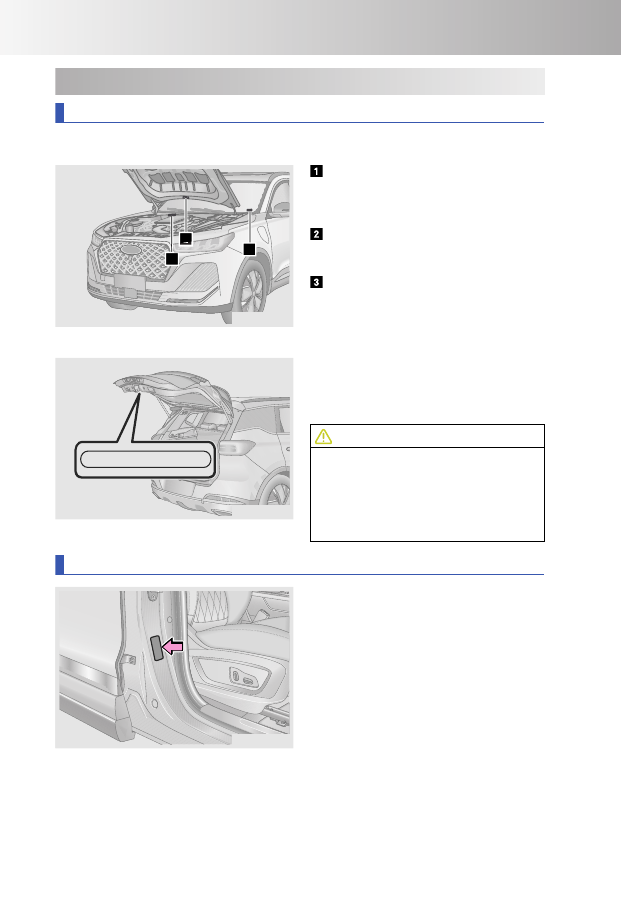

Идентификационный
номер автомобиля (VIN) расположен
в правой части моторного щита под
панелью водостока ветрового стекла.

Идентификационный номер
автомобиля (VIN) нанесен на капот,
как показано на иллюстрации.

Идентификационный номер
автомобиля (VIN) нанесен в верхнем
левом углу передней панели и виден
снаружи автомобиля через ветровое
стекло.

LVVDBXXXXXXXXXXXX

*

*

OMT1E-7011

Идентификационный номер автомобиля
(VIN)

нанесен

на

дверь

багажного

отделения,

как

показано

на

иллюстрации.

CAUTION

Запрещается закрывать, закрашивать,
заваривать,

срезать

высверливать,

изменять

или

удалять

табличку

с

идентификационным

номером

автомобиля (VIN) и прилегающие к
ней поверхности.

Табличка с данными автомобиля

OMT17-9000

OMT1E-7020

Табличка

с

данными

автомобиля

расположена на средней стойке кузова
в проеме двери переднего пассажира,
как показано на иллюстрации.

8. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ТЕХНИЧЕСКИЕ

ХАРАКТЕРИСТИКИ

8

261

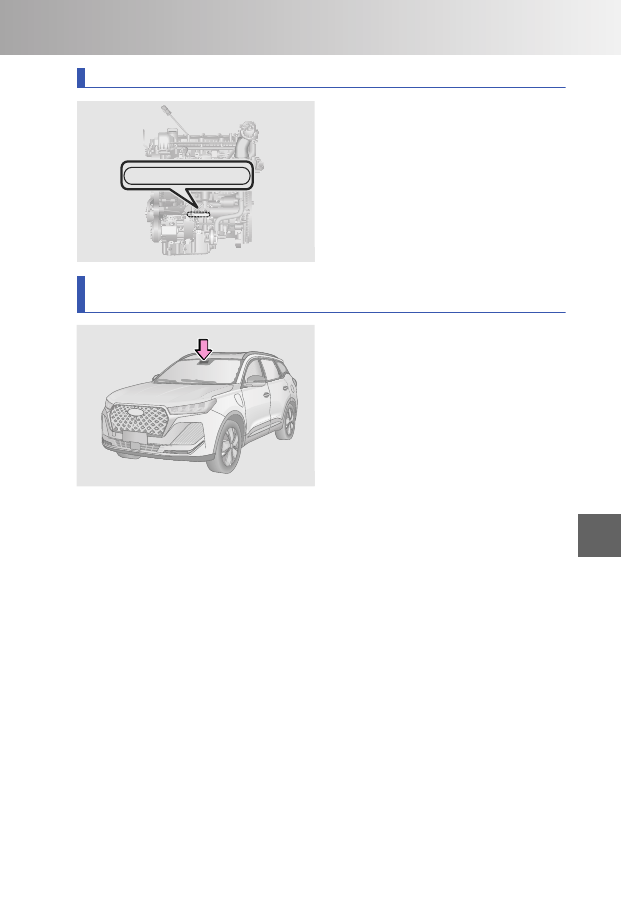

Номер двигателя

OMT18-8050

OMT1E-7030

*

E4T15C

XXXXXXXX

*

*

Номер

двигателя

выбит

на

блоке

цилиндров,

как

показано

на

иллюстрации.

Окно устройства для радиочастотной идентификации автомобиля (для
некоторых вариантов исполнения автомобиля)

OMT18-8050

OMT1E-7040

Окно устройства для радиочастотной
идентификации

автомобиля

расположено справа в верней части
ветрового

стекла.

Само

устройство

находится

с

внутренней

стороны

ветрового стекла в корпусе зеркала
заднего вида.

8. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

262

8-2. Технические характеристики

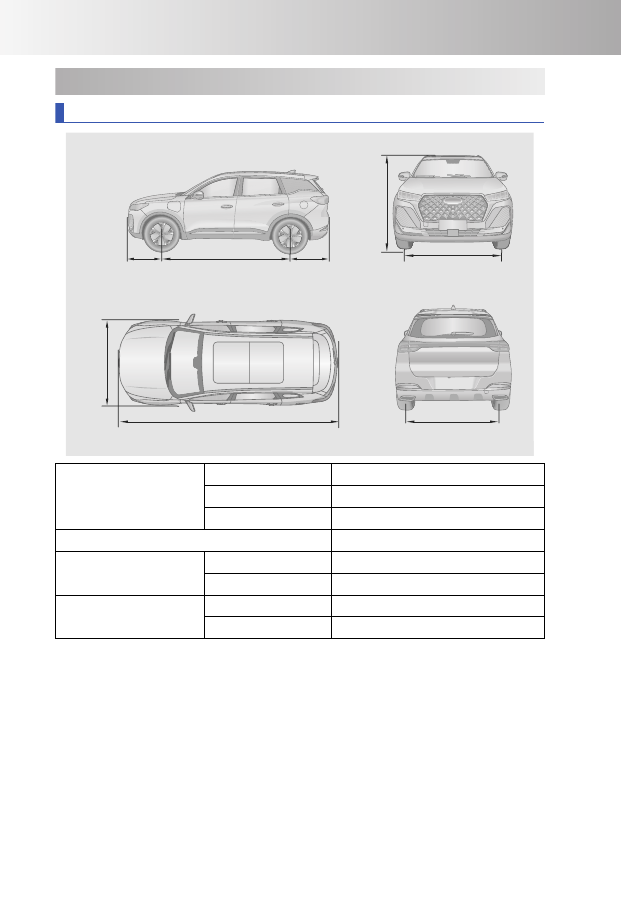

Габаритные размеры автомобиля

OMT1E-7050

Передний свес

Задний

свес

Колесная

база

Длина

Колея задних колес

Высота

Ширина

Колея передних

колес

Габаритные размеры

Длина (мм)

4513

Ширина (мм)

1862

Высота (мм)

1696

Колесная база (мм)

2670

Колея

Передняя (мм)

1570

Задняя (мм)

1570

Свесы

Передний (мм)

889

Задний (мм)

931

8. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ТЕХНИЧЕСКИЕ

ХАРАКТЕРИСТИКИ

8

263

Тип автомобиля

Тип автомобиля

Передний привод (4x2), передние управляемые
колеса, поперечное расположение двигателя,
кузов двухобъемный, пятидверный, пятиместный,
несущий безрамный, с левосторонним
расположением органов рулевого управления

Модель двигателя

SQRE4T15C

Тип двигателя

С вертикальным расположением цилиндров,
четырехцилиндровый, рядный, с жидкостным
охлаждением, четырехтактный, с двумя верхними
распределительными валами, с
турбокомпрессором с промежуточным
охладителем

Система питания

Электронная система распределенного

последовательного впрыска топлива

Модель коробки передач

351HHA

Масса автомобиля

Снаряженная масса

автомобиля (кг)

1696

Распределение

снаряженной

массы

автомобиля

Передняя

ось (кг)

1010

Задняя ось

(кг)

686

Допустимая полная масса

автомобиля (кг)

2081

Максимальная

нагрузка на ось

Передняя

ось (кг)

1132

Задняя ось

(кг)

949

Число мест в автомобиле (-

включая место водителя)

5

WARNING

Соблюдайте

требования

к

величине

полезной

нагрузки,

приведенные

в

Руководстве. Не превышайте допустимую полную массу. Это может отрицательно
сказаться на эффективности работы тормозной системы и управляемости
автомобиля и стать причиной травм или дорожно-транспортного происшествия.

Технические характеристики автомобиля

Параметры

проходимости

Минимальный дорожный

просвет (мм)

150

Минимальн-

ый диаметр

Налево

11,1

8. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

264

разворота

(м)

Направо

11,1

Угол въезда (°)

20

Угол съезда (°)

22

Скоростные

показатели

Максимальная скорость (-

гибридный режим) (км/ч)

180

Максимальная скорость (-
электрическая тяга) (км/ч)

130

Максимальный

преодолеваемый подъем (-

гибридный режим) (%)

45

8. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ТЕХНИЧЕСКИЕ

ХАРАКТЕРИСТИКИ

8

265

Тяговый электродвигатель

Параметр

Тип двигателя

Синхронный электродвигатель на постоянных

магнитах

Номинальное напряжение

345

Номинальная мощность

25/40

Максимальная мощность

60/70

Максимальный крутящий

момент

160/155

Максимальная частота

вращения

6500/12 000

Технические характеристики двигателя

Модель двигателя

SQRE4T15C

Диаметр цилиндра (мм)

77

Ход поршня (мм)

80,5

Рабочий объем (куб. см)

1498

Степень сжатия

9,5: 1

Максимальная полезная мощность

(кВт)

108

Частота вращения вала при

максимальной мощности (об/мин)

5500

Максимальный крутящий момент

(Н•м)

210

Частота вращения вала при

максимальном крутящем моменте

(об/мин)

1750-4000

8. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

266

Система питания

Сорт топлива

*1

Неэтилированный бензин с октановым числом не

ниже 91

Неэтилированный бензин с октановым числом не

ниже 92

Неэтилированный бензин с октановым числом не

ниже 95

E22-E100

Топливный бак

Металлический

Емкость топливного бака

60 л.

Топливный насос

Электрический

*1: При выборе топлива придерживайтесь рекомендаций официального дилера
Chery.

READ

Для автомобиля с каталитическим нейтрализатором можно использовать только
неэтилированный

бензин.

Автомобиль

во

избежание

заправки

непредназначенным для него топливом оснащен узкой заливной горловиной, в
которую

входит

только

патрубок

заправочного

пистолета

колонок

с

неэтилированным бензином.

CAUTION

• Используйте только топливо, рекомендованное компанией Chery.

• Запрещается использовать бензин с октановым числом ниже указанного. В

противном случае возможны повреждения двигателя, которые не покрываются
гарантийными обязательствами изготовителя.

• Использование

этилированного

бензина

приведет

к

выходу

из

строя

трехкомпонентного каталитического нейтрализатора и повышению уровня
токсичности отработавших газов.

• При случайной заправке бака этилированным бензином (даже в небольшом

количестве) не запускайте двигатель, поскольку этилированный бензин наносит
необратимые повреждения каталитическому нейтрализатору. Если вы случайно
заправили бак этилированным бензином, незамедлительно обратитесь на
сервисную станцию официального дилера Chery.

8. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ТЕХНИЧЕСКИЕ

ХАРАКТЕРИСТИКИ

8

267

Подвеска

Передняя подвеска

Независимая нерегулируемая по высоте подвеска со
стойками Макферсона, стабилизатором поперечной
устойчивости, витыми пружинами, регулируемыми
амортизаторами двустороннего действия

Задняя подвеска

Независимая нерегулируемая по высоте
многорычажная подвеска со стабилизатором
поперечной устойчивости, витыми пружинами,
регулируемыми амортизаторами двустороннего
действия

Тяговая аккумуляторная батарея

Параметр

Значение

Емкость элемента (Ач)

55

Емкость системы (Ач)

55

Суммарная мощность (кВтч)

19,27

Напряжение элемента (В)

3,65

Номинальное напряжение (В)

350,4

Режим вождения

Предшествующий

Охлаждение

Жидкостное + отсутствие нагрева

Аккумуляторная батарея

Модель аккумуляторной

батареи

12 В, 40 Ач

8. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

268

Углы установки колес

Передние колеса

Развал

-25′ ± 45′

Продольный

наклон оси

поворота

4°28′ ± 60′

Поперечный

наклон оси

поворота

13°43'±60'

Схождение

5′ ± 5′

Задние колеса

Развал

-42′ ± 30′

Схождение

5′ ± 10′

Диски колес и шины

Размер шин

215/60R17;225/60R18; 235/55R18;225/

55R19

Размер обода

17X6 1/2J;18X6 1/2J;19X7J

Давление воздуха
в холодных шинах

(кПа) (-

снаряженный

автомобиль)

Передние колеса

220

Задние колеса

220

Момент затяжки болтов крепления

колес

130 ± 10 Н·м

Требования к балансировке колес
автомобилей с конструктивной
скоростью движения более 100 км/ч

Остаточный дисбаланс колеса в сборе
после установки корректирующих
грузиков: на стороне колеса с набивным
балансировочным грузиком ≤ 8 г, на
стороне колеса с приклеиваемым
балансировочным грузиком ≤ 10 г.

READ

Приведенные в таблице величины давления воздуха указаны для холодных шин.
После нагрева шин давление воздуха в них немного увеличивается, но
принудительно снижать его не нужно.

CAUTION

• Проверять давление воздуха в шинах нужно не реже одного раза в месяц.

Особенно важно соблюдать правильную величину давления воздуха при
движении с высокой скоростью.

• Нормативная величина давления воздуха в холодных шинах указана на табличке

в проеме двери водителя.

8. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ТЕХНИЧЕСКИЕ

ХАРАКТЕРИСТИКИ

8

269

Типы ламп

Назначение лампы

Тип и мощность лампы

Комментарий

Фары

Светодиодная лампа

Замена должна

осуществляться на

сервисной станции

официального дилера

Chery

Противотуманные фары

Светодиодная лампа

Замена должна

осуществляться на

сервисной станции

официального дилера

Chery

Задние противотуманные

фонари

Светодиодная лампа

Замена должна

осуществляться на

сервисной станции

официального дилера

Chery

Дневные ходовые огни

Светодиодная лампа

Замена должна

осуществляться на

сервисной станции

официального дилера

Chery

Передние габаритные

фонари

Светодиодная лампа

Замена должна

осуществляться на

сервисной станции

официального дилера

Chery

Задние габаритные

фонари

Светодиодная лампа

Замена должна

осуществляться на

сервисной станции

официального дилера

Chery

Стоп-сигналы

Светодиодная лампа

Замена должна

осуществляться на

сервисной станции

официального дилера

Chery

Верхний стоп-сигнал

Светодиодная лампа

Замена должна

осуществляться на

сервисной станции

официального дилера

Chery

Фонари заднего хода

Светодиодная лампа

Замена должна

осуществляться на

сервисной станции

официального дилера

Chery

8. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

270

Назначение лампы

Тип и мощность лампы

Комментарий

Передние указатели

поворота

Светодиодная лампа

Замена должна

осуществляться на

сервисной станции

официального дилера

Chery

Повторители указателей

поворота

Светодиодная лампа

Замена должна

осуществляться на

сервисной станции

официального дилера

Chery

Задние указатели

поворота

Светодиодная лампа

Замена должна

осуществляться на

сервисной станции

официального дилера

Chery

Фонари освещения

регистрационного знака

Светодиодная лампа

Замена должна

осуществляться на

сервисной станции

официального дилера

Chery

Примечание: Характеристики ламп приведены исключительно в справочных целях.
Это зависит от конкретного автомобиля.

Влияние дополнительных компонентов на габаритные размеры
автомобиля

Компоненты, не учитываемые при указании габаритной длины автомобиля

Перечисленные ниже компоненты не увеличивают снаряженную массу автомобиля
и увеличивают длину автомобиля в одном направлении не более чем на 50 мм, а
диаметр разворота — не менее чем на 5 мм.

— Очистители и омыватели стекол

— Наружные таблички и шильдики с зарегистрированными торговыми знаками,
названием производителя, указанием страны происхождения, названия и типа
модели, экологического класса двигателя, типа коробки передач, типа привода и
других важных отличительных характеристик автомобиля.

— Наружные приборы освещения и световой сигнализации

— Элементы противокоррозионной защиты и их эквиваленты

— Наружные приспособления для защиты от солнечного света

— Дополнительные герметизирующие и защитные устройства

— Приспособления для крепления защитного тента

— Запирающие устройства, включая петли, рукоятки, контроллеры и выключатели

— Ступенька (или лестница), пороги и рукоятка на бампере, служащая для
упрощения протирки стекол

— Задний шильдик с логотипом

— Съемное тягово-сцепное устройство

— Насадка глушителя

Компоненты, не учитываемые при указании габаритной ширины автомобиля

8. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ТЕХНИЧЕСКИЕ

ХАРАКТЕРИСТИКИ

8

271

— Устройства непрямого обзора

— Остановочная табличка школьного автобуса, находящаяся в сложенном
состоянии

Перечисленные ниже компоненты не увеличивают снаряженную массу автомобиля
и увеличивают длину автомобиля в одном направлении не более чем на 50 мм, а
диаметр разворота — не менее чем на 5 мм.

— Наружные таблички и шильдики с зарегистрированными торговыми знаками,
названием производителя, указанием страны происхождения, названия и типа
модели, экологического класса двигателя, типа коробки передач, типа привода и
других важных отличительных характеристик автомобиля.

— Наружные приборы освещения и световой сигнализации

— Элементы противокоррозионной защиты и их эквиваленты

— Дополнительные герметизирующие и защитные устройства

— Приспособления для крепления защитного тента

— Водостоки. Расположенные по обе стороны от ветрового стекла водостоки,
служащие для отвода дождевой воды от дверей (окон дверей) водителя и
переднего пассажира.

— Выступающие за пределы кузова гибкие брызговики

— Выдвижная ступенька, пандус, подъемная платформа или другое аналогичное
устройство, находящееся в сложенном состоянии

— Запирающие устройства, включая петли, рукоятки, контроллеры и выключатели

— Знак аварийной остановки

— Шинный манометр

— Деформированная часть боковины шины, расположенная выше участка контакта
шины с дорогой

— Приспособления для упрощения движения задним ходом

— Насадка глушителя

Компоненты, не учитываемые при указании габаритной высоты автомобиля

Гибкая секция антенны

Компоненты, не учитываемые при указании снаряженной массы автомобиля

— Воздухозаборник

— Устройства непрямого обзора

— Зарядное устройство электромобиля (включая крепление зарядного устройства)

— Складной или съемный задний спойлер, длина которого в рабочем положении не
превышает 2000 мм, а в сложенном положении — 200 мм

— Задняя ступенька, пандус или другое аналогичное устройство, длина которого в
горизонтальной плоскости не превышает 300 мм

— Задняя лестница

8. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

273

Аварийное открывание двери ба-

гажного отделения

....................123

Автоматическая коробка передач

...138

Автоматическая система конди-

ционирования воздуха (для не-

которых вариантов исполнения

автомобиля).

............................102

Адаптивная система круиз-

контроля (ACC) (для некоторых

вариантов исполнения

автомобиля).

............................157

Адаптивная система управления

двигателем

..............................131

Аккумуляторная батарея.

..............267

Алфавитный указатель

.................... 3

Антиблокировочная тормозная

система (ABS)

..........................191

Аудиосистема

............................. 92

Беспроводное зарядное устрой-

ство (для некоторых вариантов

исполнения автомобиля)

.............111

Беспроводное зарядное

устройство

..............................111

'Бланк индивидуальных сервис-

ных консультаций

......................... 6

Блок предохранителей

.................229

Блокировка замков задних две-

рей от отпирания изнутри

............. 85

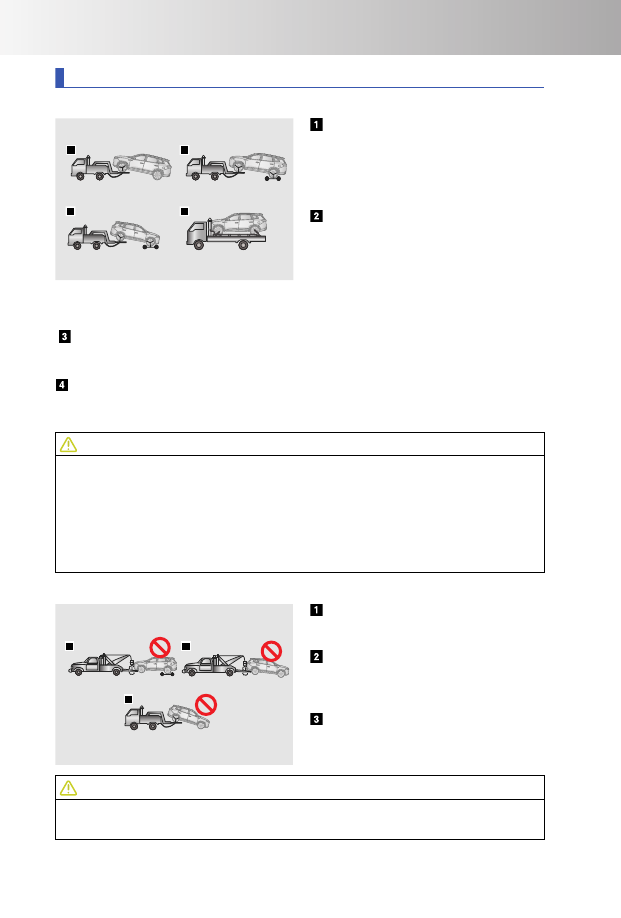

Буксировка вашего автомобиля

.....227

Буксировка

...............................227

Ваши действия в случае

неисправности

.........................220

Ваши действия в экстренной

ситуации

.................................218

Ведомость доставки автомобиля

Chery......................................... 5

Вентиляционные решетки

.............111

Влияние дополнительных компо-

нентов на габаритные размеры

автомобиля.

.............................270

Внутреннее зеркало заднего ви-

да с режимом автоматического

затемнения

............................... 36

Во время движения

...................... 14

Вождение в условиях бездорожья

.... 17

Вождение по обледеневшим и

заснеженным дорогам

................. 20

Вождение по скользкой дороге

....... 17

Выключатель аварийной свето-

вой сигнализации

......................218

Выключатель пуска двигателя

........128

Выключение силового агрегата

......130

Габаритные размеры автомобиля

...262

Двери

....................................... 83

Дверь багажного отделения без

электропривода

........................118

Дверь багажного отделения с

электроприводом (для

некоторых вариантов исполне-

ния автомобиля)

.......................118

Дверь багажного отделения

..........118

Действия перед пуском двигателя

... 13

Действия при разряде аккумуля-

торной батареи

.........................224

Детские удерживающие устройства

62

Диски колес и шины

....................268

Дистанционный пуск двигателя с

помощь пульта дистанционного

управления (для некоторых ва-

риантов исполнения автомобиля)

... 82

Если колесо получило поврежде-

ние при движении автомобиля

.....220

Задний разъем

USB ....................116

Замена предохранителей

.............230

Замена щеток очистителей стекол

... 40

Запотевание фар

......................... 47

Зарядное устройство

...................204

Звуковой сигнал функции пред-

упреждения пешеходов

..............181

Звуковой сигнал

.......................... 35

Зеркала заднего вида

................... 36

Знак аварийной остановки

............219

Идентификационный номер авто-

мобиля (VIN)

............................260

Иллюстрированный указатель

.......... 3

Иммобилайзер

............................ 81

Индикаторы и сигнализаторы

......... 28

Инструмент

...............................220

Интегрированный тормозной

усилитель (IPB)

.........................187

Интеллектуальная система упра-

вления светом фар (IHC) (для

некоторых вариантов исполне-

ния автомобиля)

........................ 47

Информационный дисплей

............ 26

Информация о первом техниче-

ском обслуживании

...................247

Информация о пульте дистан-

ционного управления

.................. 74

Информация о системе гибрид-

ного автомобиля с подзарядкой

от электросети (PHEV)

................193

Использование отопителя.

............109

Использование системы конди-

ционирования воздуха

................109

Как пользоваться данным

Руководством

.............................. 3

Капот

.......................................117

Кнопки отпирания и запирания

дверей

..................................... 83

Кнопки управления аудиосистемой

.. 97

Коробка передач

........................138

Люк

.......................................... 90

Лючок заливной горловины то-

пливного бака с

электроприводом

......................123

Лючок заливной горловины то-

пливного бака

..........................123

АЛФАВИТНЫЙ УКАЗАТЕЛЬ

274

Масса автомобиля ...................... 263
Меры предосторожности в усло-

виях бездорожья ........................ 17

Меры предосторожности при во-

ждении в дождь ......................... 17

Меры предосторожности при во-

ждении в зимних условиях ............ 19

Механический замок двери ............ 84
Монитор кругового обзора (AVM) ... 181
Наружные зеркала заднего вида...... 36
Наружные приборы освещения ....... 41
Настройка аудиосистемы .............. 95
Настройка гибридного силового

агрегата .................................. 196

Настройка системы кондициони-

рования воздуха........................ 107

Настройка.................................. 27
Номер двигателя ........................ 261
Обзор приборной панели .............. 25
Обкатка нового автомобиля ........... 10
Обогреватели сидений ................. 52
Ограничитель скорости (ASL)

(для некоторых вариантов ис-
полнения автомобиля)..........154, 163

Окна ......................................... 86
Окно устройства для радиоча-

стотной идентификации автомо-
биля (для некоторых вариантов
исполнения автомобиля)............. 261

Освещение салона....................... 45
Открывание двери с помощью

внутренней ручки ....................... 84

Открывание и закрывание капота ... 117
Очистители и омыватели стекол ...... 38
Панель управления аудиосистемой.. 92
Перегрев охлаждающей жидко-

сти двигателя ........................... 223

Передние сиденья ....................... 50
Передний разъем USB ................. 116
Передняя электрическая розетка ... 115
Переключение режимов электро-

питания автомобиля .................. 128

Перестановка колес .................... 244
Плановое техническое

обслуживание .......................... 247

Подвеска .................................. 267
Подголовники ............................. 49
Подготовка к началу движения ........ 12
Подушки безопасности ................ 140
После пуска двигателя .................. 14
Постановка автомобиля на стоянку .. 14
Правильное положение на сиденье .. 48
Преднатяжители ремней без-

опасности (для некоторых ва-
риантов исполнения автомобиля)... 60

Предохранители......................... 229
Преодоление водных препятствий ... 18
Приборная панель ....................... 25
Приборы освещения и световой

сигнализации ............................ 41

Приложение PhoneLink (для некоторых

вариантов исполнения
автомобиля).............................. 98

Проверка аккумуляторной батареи . 244
Проверка исправности автомобиля..12,

235

Проверка нового автомобиля ........ 4, 9
Проверка предохранителей........... 230
Проверка радиатора и конденсе-

ра кондиционера....................... 240

Проверка ремня привода навес-

ных агрегатов ........................... 241

Проверка системы выпуска ............ 16
Проверка уровня жидкости омы-

вателя ветрового стекла ............. 245

Проверка уровня моторного масла . 237
Проверка уровня охлаждающей

жидкости................................. 239

Проверка уровня рабочей жидко-

сти коробки передач .................. 238

Проверка уровня тормозной

жидкости................................. 239

Проверка фильтра системы кон-

диционирования воздуха ............ 244

Проверка шин ............................ 242
Проверка щеток очистителя .......... 245
Процедура зарядки ..................... 208
Пульт дистанционного управления... 74
Пуск и выключение силового

агрегата .................................. 129

Пуск силового агрегата ................ 129
Рабочая тормозная система .......... 137
Радиус действия пульта дистан-

ционного управления .................. 76

Разблокировка зарядного писто-

лета вручную ............................ 213

Размещение мелких предметов и

багажа .................................... 113

Разъем USB .............................. 116
Регламент технического

обслуживания .......................... 248

Регулировка положения рулевого

колеса ..................................... 35

Режим охраны............................. 80
Режимы работы.......................... 200
Ремни безопасности .................... 54
Ремонт и техническое

обслуживание .......................... 234

Рулевое колесо ........................... 35
Рулевое управление .................... 131
Светоотражающий жилет ............. 219
Сертификат предпродажной

проверки.................................. 10

Сертификат регистрации владельца .. 4
Сиденье второго ряда................... 51
Сиденье .................................... 48
Символы, используемые в дан-

ном Руководстве .......................... 3

Система автоматического удер-

жания автомобиля ..................... 135

АЛФАВИТНЫЙ УКАЗАТЕЛЬ

275

Система автоматического эк-

стренного торможения (AEB)/
система предупреждения о
фронтальном столкновении
(FCW) (для некоторых вариантов
исполнения автомобиля)............. 172

Система вызова экстренных опе-

ративных служб ........................ 216

Система динамической стабили-

зации (ESP).............................. 189

Система доступа в автомобиль

без ключа ................................. 78

Система кондиционирования

воздуха ................................... 102

Система контроля «мертвых» зон

(BSD) (для некоторых вариантов
исполнения автомобиля)............. 170

Система контроля «мертвых» зон

(BSD) ..................................... 170

Система контроля давления воз-

духа в шинах (TPMS) .................. 178

Система круиз-контроля (CCS)

(для некоторых вариантов ис-
полнения автомобиля)................ 155

Система круиз-контроля ........ 154–155
Система питания ........................ 266
Система помощи при движении в

заторе (TJA)/система удержа-
ния автомобиля в центре поло-
сы (ICA) (для некоторых
вариантов исполнения
автомобиля)............................. 175

Система помощи при движении в

заторе (TJA)/система удержа-
ния автомобиля в центре поло-
сы (ICA) (для некоторых
вариантов исполнения
автомобиля)............................. 175

Система помощи следованию по

полосе (LKA) (для некоторых ва-
риантов исполнения автомобиля).. 168

Система предотвращения смены

полосы движения (LDP) (для не-
которых вариантов исполнения
автомобиля)............................. 167

Система предупреждения о неза-

крытой двери (DOW) (для неко-
торых вариантов исполнения
автомобиля)............................. 171

Система предупреждения о сме-

не полосы движения (LDW) (для
некоторых вариантов исполне-
ния автомобиля) ....................... 165

Система предупреждения о стол-

кновении сзади (RCW) (для не-
которых вариантов исполнения
автомобиля)............................. 172

Система предупреждения об

опасности при выезде на дорогу
задним ходом (RCTA) (для

некоторых вариантов исполне-
ния автомобиля) ....................... 172

Система распознавания знаков

ограничения скорости (SLA)
(для некоторых вариантов ис-
полнения автомобиля)................ 153

Система распознавания знаков

ограничения скорости (SLA)......... 153

Система сигнализации при пар-

ковке................................181, 185

Система управляемого спуска

(HDC) ..................................... 190

Системы контроля тормозного

усилия .................................... 187

Системы удержания автомобиля

в пределах полосы движения
(для некоторых вариантов ис-
полнения автомобиля)................ 164

Системы удержания автомобиля

в пределах полосы движения ....... 164

Системы, помогающие обеспе-

чить безопасность вождения........ 178

Советы по вождению в зимних

условиях .................................. 19

Содержание ................................. 3
Солнцезащитные козырьки с кос-

метическим зеркалом ................ 116

Стоянка автомобиля на уклоне........ 14
Стояночный тормоз с электро-

приводом (EPB) ........................ 133

Табличка с данными автомобиля .... 260
Таблички с идентификационным

номером ................................. 260

Текущие работы ......................... 236
Технические данные .................... 258
Технические характеристики

автомобиля.............................. 263

Технические характеристики

двигателя ................................ 265

Технические характеристики ......... 262
Тип автомобиля.......................... 263
Типы ламп................................. 269
Тормозная система ..................... 133
Тяговая аккумуляторная батарея ... 193,

267

Тяговый электродвигатель ............ 265
Уведомление о кибербезопасно-

сти при утилизации или пере-
продаже автомобиля................... 22

Уведомление о кибербезопасности . 21
Уведомление об обновлении ус-

луги обеспечения кибербезо-
пасности или прекращении ее
предоставления ......................... 21

Углы установки колес................... 268
Удовлетворенность

обслуживанием ........................ 231

Управление очистителями и омы-

вателями стекол ........................ 38

АЛФАВИТНЫЙ УКАЗАТЕЛЬ

276

Управление с помощью головного ус-

тройства аудиосистемы ............... 93

Уровень рекуперации энергии ....... 200
Услуги, предоставляемые сер-

висной станцией официального
дилера Chery............................ 231

Услуги, предоставляемые сер-

висной станцией официального
дилера Chery............................ 234

Установка буксирной проушины ..... 228
Установка детского удерживаю-

щего устройства ........................ 64

Функция автоматического опу-

скания наружных зеркал заднего
вида при включении заднего хода .. 38

Функция дистанционного упра-

вления люком ............................ 91

Функция дистанционного упра-

вления электрическими
стеклоподъемниками .................. 88

Функция задержки выключения

света фар ................................. 46

Функция защиты от защемления

крышкой люка ........................... 92

Функция защиты от защемления

стеклами .................................. 88

Функция облегчения посадки в

автомобиль и высадки из него

(для некоторых вариантов ис-
полнения автомобиля)................. 53

Функция охлаждения/подогрева

отсека в центральной консоли
(для некоторых вариантов ис-
полнения автомобиля)................ 109

Функция поиска автомобиля с

помощью пульта дистанционно-
го управления........................ 46, 82

Функция распознавания голосо-

вых команд (для некоторых ва-
риантов исполнения автомобиля)... 98

Функция сохранения в памяти

положения наружных зеркал за-
днего вида................................ 37

Функция сохранения в памяти

положения сиденья/наружных
зеркал заднего вида (для неко-
торых вариантов исполнения
автомобиля).............................. 52

Цепи противоскольжения .............. 20
Экономия топлива и продление

срока службы автомобиля ............ 11

Электрическая розетка ................ 115
Электрические стеклоподъемники ... 86
Электрический усилитель руле-

вого управления (EPS) ................ 131

АЛФАВИТНЫЙ УКАЗАТЕЛЬ

Руководство по действиям

в чрезвычайных ситуациях

2

1-1. ДЕЙСТВИЯ В СЛУЧАЕ НЕИСПРАВНОСТИ

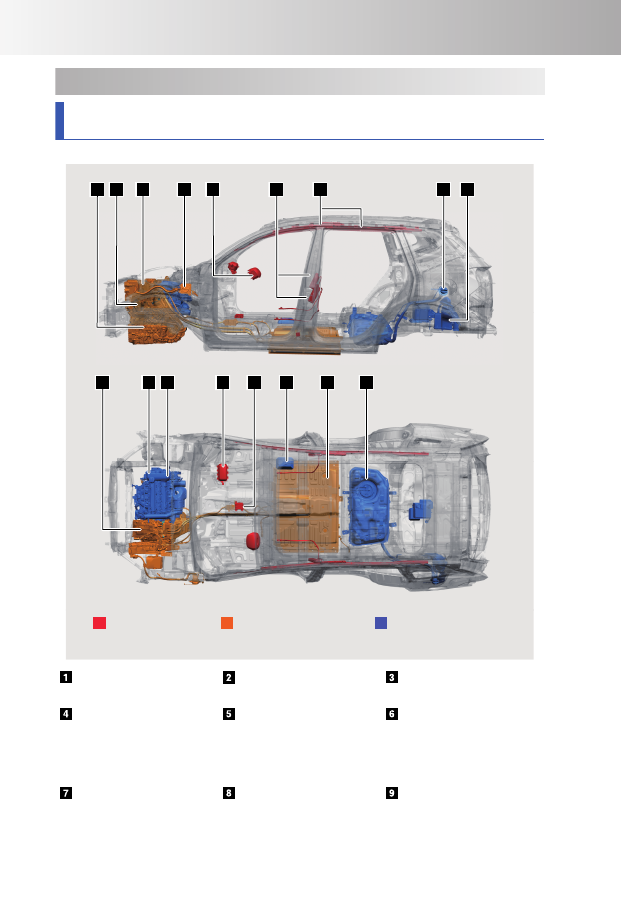

Информация о системе гибридного автомобиля с подзарядкой от
электросети (PHEV)

О

Ос

сн

но

оввн

ны

ые

е кко

ом

мп

по

он

не

ен

нтты

ы с

си

ис

стте

ем

мы

ы P

PH

HE

EV

V

Airbag Components

High Voltage Components

Low Voltage Components

1

2

5

3

4

8

9

7

6

10

14

11 12

13

15

16

17

Гибридная
трансмиссия

Контроллер переднего
электродвигателя

Бортовое зарядное
устройство в сборе

Разъем для зарядки

Подушка
безопасности
водителя

Преднатяжители
ремней безопасности
(для некоторых
вариантов исполнения
автомобиля)

Оконная шторка
безопасности (для
некоторых вариантов
исполнения
автомобиля)

Топливный фильтр

Аккумуляторная
батарея

1. ДЕЙСТВИЯ В СЛУЧАЕ НЕИСПРАВНОСТИ

ДЕЙСТВИЯ

В

СЛУЧАЕ

НЕИСПРАВНОСТИ

1

3

Нагреватель
высоковольтной
батареи

Электрический
компрессор

Двигатель

Подушка
безопасности
переднего пассажира

Модуль подушки
безопасности

Блок управление
автомобилем

Тяговая
аккумуляторная
батарея

Топливный бак
высокого давления

Контроллер заднего
электродвигателя в
сборе (для некоторых
вариантов исполнения
автомобиля)

ENVIRONMENTAL PROTECTION

Все детали отслуживших высоковольтных компонентов, показанных на рисунке,
подлежат утилизации или вторичной переработке в соответствии с местными
требованиями по охране окружающей среды.

CAUTION

• Запрещается буксировать автомобиль на высокой скорости, если его ведущие

колеса касаются земли.

• Запрещается испытывать автомобиль на высокоскоростном барабанном стенде

при

выключенном

бортовом

электропитании.

Запрещается

буксировать

автомобиль задним ходом на высокой скорости или вращать колеса назад на
высокоскоростном барабанном стенде.

WARNING

• Лицам, не имеющие допуска к работе с высоковольтным оборудованием,

запрещается производить установку, ремонт или замену высоковольтных
компонентов или жгута проводов высокого напряжения, показанных на рисунке.

• В случае попадания в дорожно-транспортное происшествие не прикасайтесь ни

к каким компонентам или жгуту проводов высокого напряжения, показанным на
рисунке, чтобы избежать повторной травмы.

• При необходимости буксировки гибридного автомобиля с подзарядкой от

электросети

(PHEV)

обратитесь

за

помощью

на

сервисную

станцию

официального дилера Chery или в компанию, специализирующуюся на
эвакуации автомобилей.

• При

резке

автомобиля

спасательными

службами

необходимо

избегать

компонентов,

показанных

на

рисунке.

При

работе

спасатель

должен

пользоваться обычными средствами индивидуальной защиты. В зависимости от
ситуации могут также потребоваться электрозащитные и противопожарные
средства. Несоблюдение данных требований может стать причиной травм и
даже гибели людей.

1. ДЕЙСТВИЯ В СЛУЧАЕ НЕИСПРАВНОСТИ

4

О

Ос

сн

но

оввн

на

ая

я и

ин

нф

фо

ор

рм

ма

ац

ци

ия

я о

об

б а

аввтто

ом

мо

об

би

ил

ле

е

Габаритные

размеры

Длина (мм)

4513

Ширина (мм)

1862

Высота (мм)

1696

Колесная база (мм)

2670

Допустимая полная масса автомобиля (кг)

2081

Число мест в автомобиле (включая место

водителя)

5

И

Ин

нф

фо

ор

рм

ма

ац

ци

ия

я о

о с

си

ис

стте

ем

ме

е гги

иб

бр

ри

ид

дн

но

огго

о а

ав

втто

ом

мо

об

би

ил

ля

я с

с п

по

од

дзза

ар

ря

яд

дкко

ой

й о

отт

э

эл

ле

еккттр

ро

ос

се

етти

и ((P

PH

HE

EV

V))

Элемент аккумуляторной

батареи

Тип

Литий-ионная

аккумуляторная батарея

Номинальная емкость

элемента (Ач)

55,0

Номинальное напряжение

элемента (В)

3,65

Тяговая аккумуляторная

батарея в сборе

Номинальная емкость

аккумуляторной батареи

(Ач)

55,0

Номинальное напряжение

аккумуляторной батареи

(В)

350,4

Масса аккумуляторной

батареи (кг)

134,0

Количество

аккумуляторных батарей

(шт)

1

Емкость топливного бака

(л)

60,0

1. ДЕЙСТВИЯ В СЛУЧАЕ НЕИСПРАВНОСТИ

ДЕЙСТВИЯ

В

СЛУЧАЕ

НЕИСПРАВНОСТИ

1

5

П

Пр

ре

ед

дууп

пр

ре

еж

жд

да

аю

ющ

щи

ие

е ззн

на

акки

и с

си

ис

стте

ем

мы

ы гги

иб

бр

ри

ид

дн

но

огго

о а

ав

втто

ом

мо

об

би

ил

ля

я с

с п

по

од

дзза

ар

ря

яд

дкко

ой

й

о

отт э

эл

ле

еккттр

ро

ос

се

етти

и ((P

PH

HE

EV

V))

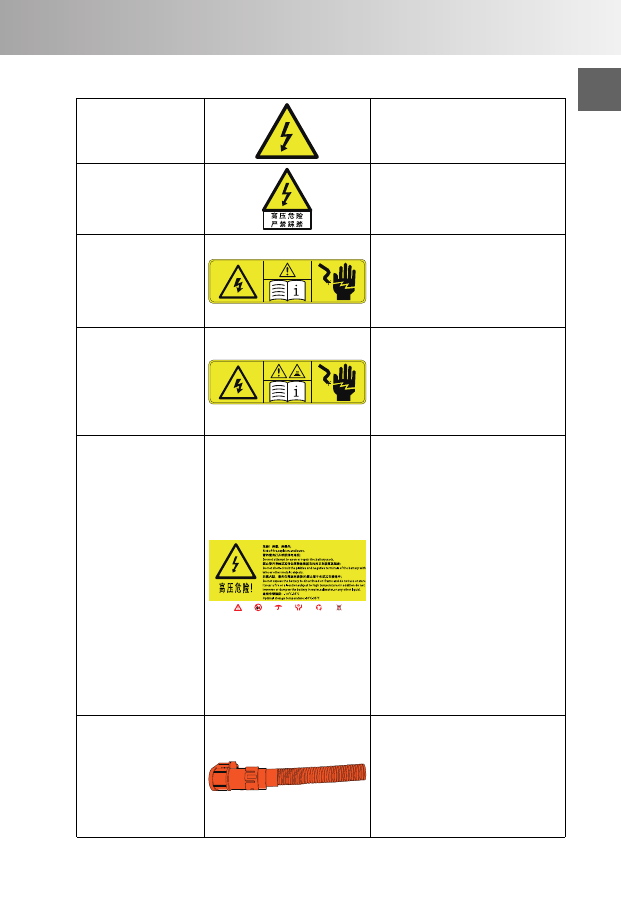

Высокое
напряжение 1

Опасность! Не прикасайтесь к
высоковольтным компонентам.

Высокое
напряжение 2

Высокое

напряжение.

Опасность! Не нажимать!

Высокое
напряжение 3

Высоковольтные

компоненты.

Опасность! Не прикасайтесь к
высоковольтным компонентам.
без

средств

индивидуальной

защиты. Возможно поражение
электрическим током!

Высокое
напряжение 4

Высоковольтные

компоненты.

Опасность! Не прикасайтесь к
высоковольтным компонентам.
без

средств

индивидуальной

защиты. Возможно поражение
электрическим

током

и

термический ожог!

Высокое
напряжение 5

HIGH VOLTAGE!

Опасность!

Опасность

возгорания

и

взрыва.

Запрещается

вскрывать

или

ремонтировать аккумуляторную
батарею без соответствующего
допуска.

Не

допускать

короткого

замыкания

положительного

и

отрицательного

выводов

аккумуляторной

батареи

проводами

или

другими

металлическими

предметами.

Хранить вдали от источника
огня и не использовать при
высокой

температуре.

Не

погружать

в

воду

и

другие

жидкости.

Оптимальная

температура хранения: от –10 ℃
до 35 ℃!

Высоковольтный
кабель

Компоненты

высоковольтной

системы

автомобиля

соединены

между

собой

оранжевым

высоковольтным

жгутом.

Не

прикасайтесь

к

высоковольтным компонентам.
без

средств

индивидуальной

защиты.

1. ДЕЙСТВИЯ В СЛУЧАЕ НЕИСПРАВНОСТИ

6

WARNING

• На работающем автомобиле его электрические компоненты могут иметь

высокую

температуру.

Остерегайтесь

высокого

напряжения

и

высокой

температуры и неукоснительно соблюдайте инструкции, приведенные на
предупреждающих знаках.

• Во

избежание

поражения

высоким

напряжением

не

прикасайтесь

к

электрическим

компонентам,

оранжевому

кабелю

и

разъемам

с

предупреждающими знаками, а также не снимайте их и не производите их
замену.

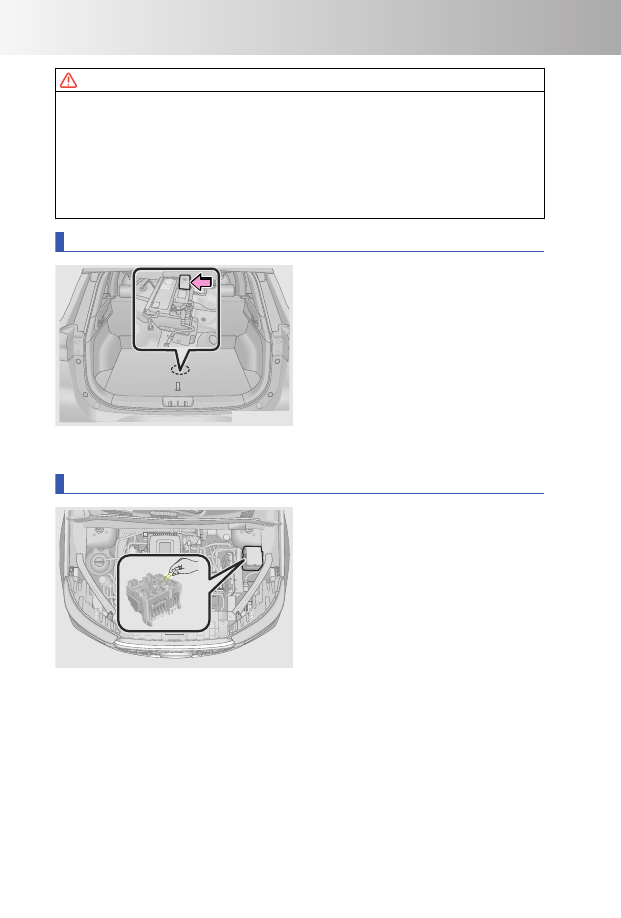

Отсоединение аккумуляторной батареи напряжением 12 В

OMT1E-4510

Шаг 1. Переведите выключатель пуска
двигателя в положение OFF.

Шаг

2.

Откройте

дверь

багажного

отделения и сложите заднее сиденье.

Шаг 3. Поднимите ковровое покрытие
пола багажного отделения и извлеките
лоток багажного отделения. Поверните
фиксатор

кожуха

аккумуляторной

батареи по часовой стрелке и снимите
кожух аккумуляторной батареи.

Шаг

4.

Отсоедините

провод

от

«отрицательного» (–) полюсного вывода
аккумуляторной батареи.

Отключение высокого напряжения

OMT1E-4520

Шаг

1:

Переключите

питание

автомобиля в режим ВЫКЛ;

Шаг

2:

Отсоедините

кабель

отрицательной

(-)

клеммы

аккумулятора;

Шаг 3: Снимите блок предохранителей
переднего

отсека,

см.

схему

расположения блока предохранителей
на

верхней

крышке

блока

предохранителей, отсоедините питание
модуля BMS.

1. ДЕЙСТВИЯ В СЛУЧАЕ НЕИСПРАВНОСТИ

ДЕЙСТВИЯ

В

СЛУЧАЕ

НЕИСПРАВНОСТИ

1

7

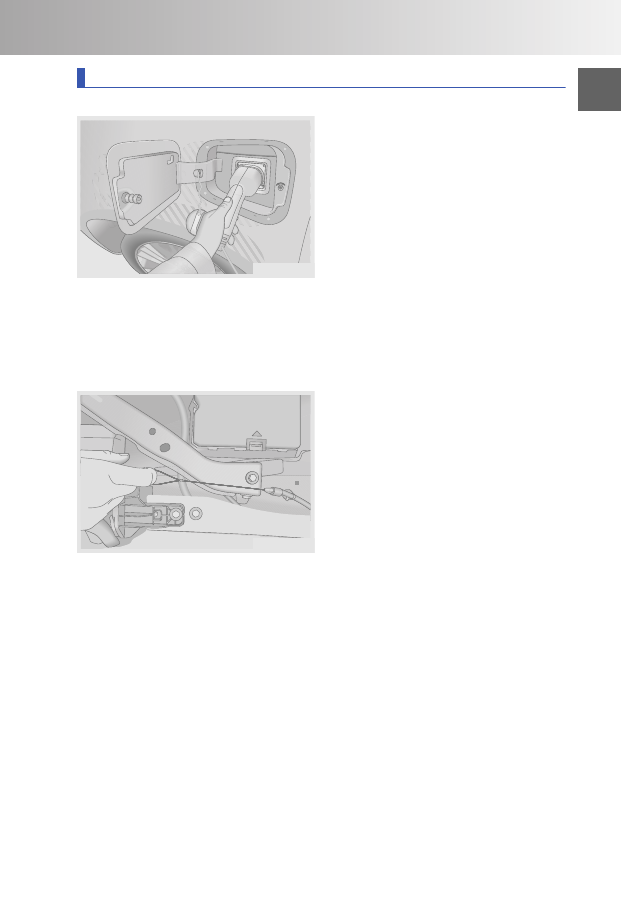

Разблокировка/блокировка зарядного пистолета

С

Сп

по

ос

со

об

б 1

1

OMT1E-4900

Зарядный

пистолет

имеет

функцию

блокировки от несанкционированного
отсоединения. После присоединения
зарядного

пистолета

и

включения

зарядки в режиме полной мощности
или после запирания дверей зарядный
пистолет автоматически блокируется в
порте для зарядки.

После отпирания дверей происходит
автоматическая

разблокировка

зарядного пистолета. Если в течение 2
минут

после

отпирания

дверей

зарядный пистолет не будет извлечен
из

порта,

он

опять

заблокируется.

Чтобы снова разблокировать зарядный
пистолет, необходимо запереть и еще
раз отпереть двери.

С

Сп

по

ос

со

об

б 2

2

OMT1E-4550

Если вам не удается извлечь зарядный
пистолет

из

порта

для

зарядки,

воспользуйтесь

тросом

аварийной

разблокировки.

Шаг 1. Убедитесь, что зарядка не
выполняется (определить это можно по
информации на приборной панели).

Шаг 2. Дважды потяните за рукоятку
отпирания

капота.

Передняя

часть

капота при этом слегка приподнимется.

Шаг 3. Откройте капот. В открытом состоянии капот будет удерживаться
газонаполненными стойками.

Шаг 4. Потяните за трос аварийной разблокировки, чтобы освободить зарядный
пистолет из порта для зарядки.

1. ДЕЙСТВИЯ В СЛУЧАЕ НЕИСПРАВНОСТИ

8

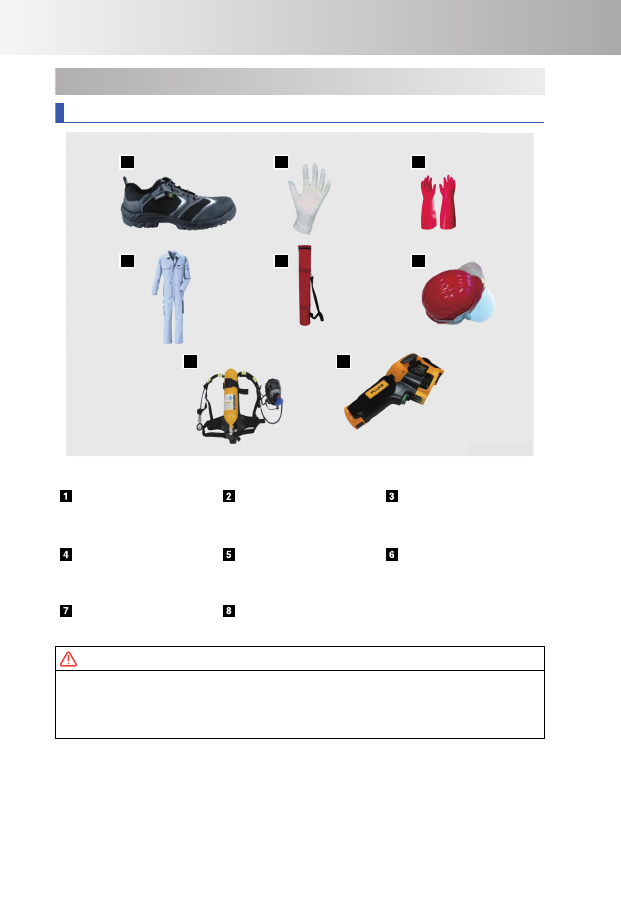

1-2. Информация для спасательных служб

Средства индивидуальной защиты, необходимые спасателю

OMT1D-4170

OMT1D-4170

1

2

3

4

5

6

7

8

OMT1E-4560

Основные средства индивидуальной защиты

Защитная рабочая
обувь

Хлопчатобумажные
перчатки

Резиновые перчатки

Электрозащитные средства

Защитный комбинезон

Резиновый коврик

Шлем и защитные
очки

Противопожарные средства

Кислородная
дыхательная маска

Тепловизионная
камера

WARNING

Спасатель должен пользоваться основными средствами индивидуальной защиты.
В зависимости от ситуации могут также потребоваться электрозащитные и
противопожарные средства. Несоблюдение данных требований может стать
причиной травм и даже гибели людей.

1. ДЕЙСТВИЯ В СЛУЧАЕ НЕИСПРАВНОСТИ

ДЕЙСТВИЯ

В

СЛУЧАЕ

НЕИСПРАВНОСТИ

1

9

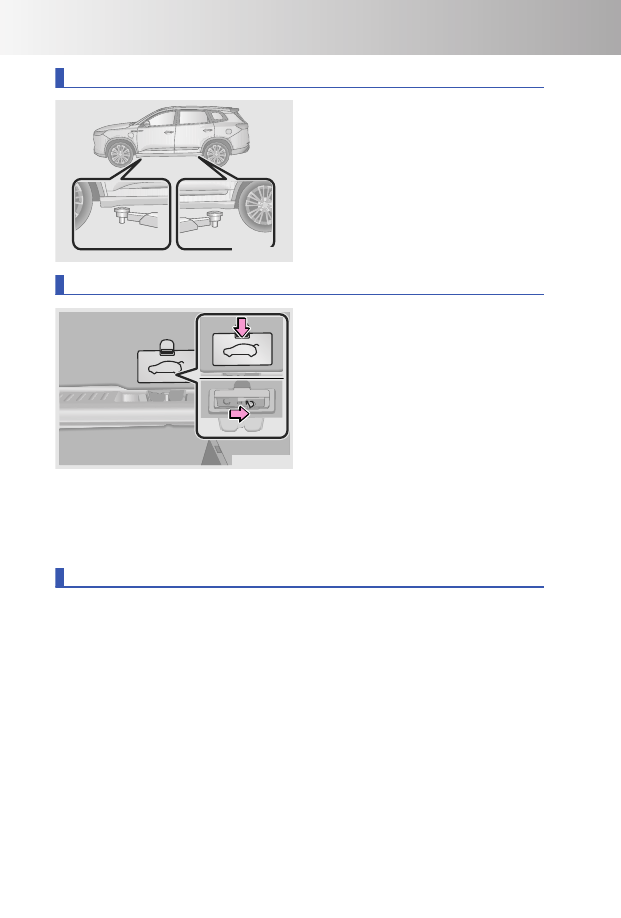

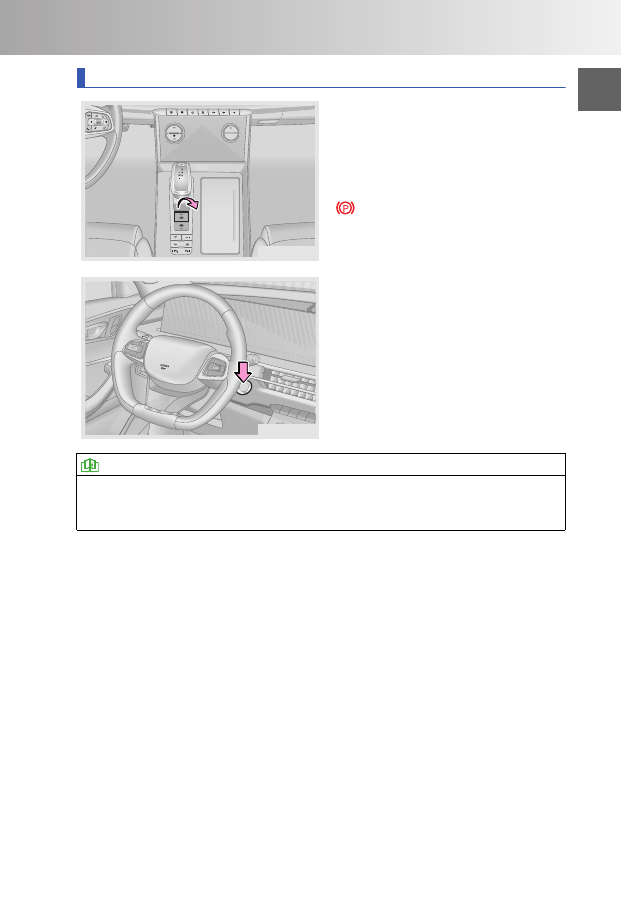

Постановка автомобиля на стоянку

OMT1E-3040

AUTO

SYNC

Шаг 1. На неподвижном автомобиле
при

работающем

двигателе

или

выключателе

пуска

двигателя,

находящемся

в

положении

ON,

потяните за выключатель стояночного
тормоза.

Загорятся

красный

сигнализатор стояночного тормоза «

»

на

приборной

панели

и

индикатор в клавише выключателя
стояночного тормоза.

IN

T

PU

LL

 ENGINE

START

  STOP

OMT1E-3010

Шаг

2.

Переведите

селектор

в

положение Р (стоянка), и после этого
переведите

выключатель

пуска

двигателя в положение OFF, чтобы
выключить питание.

READ

При автомобиле, находящемся в состоянии готовности (READY), и выключенном
двигателе убедитесь, что выключатель пуска двигателя переведен в положение
OFF, прежде чем покинуть автомобиль.

А

Авва

ар

ри

ий

йн

но

ое

е в

вы

ыккл

лю

ючче

ен

ни

ие

е с

стто

оя

ян

но

оччн

но

огго

о тто

ор

рм

мо

озза

а с

с э

эл

ле

еккттр

ро

оп

пр

ри

ив

во

од

до

ом

м ((н

на

а

н

не

еп

по

од

дв

ви

иж

жн

но

ом

м а

аввтто

ом

мо

об

би

ил

ле

е))

При включенном стояночном тормозе с электроприводом нажмите его выключатель
и одновременно нажмите педаль тормоза и установите выключатель пуска
двигателя в положение OFF. Произойдет аварийное выключение стояночного
тормоза с электроприводом. Использовать аварийное выключение стояночного
тормоза с электроприводом следует лишь в экстренных ситуациях — например, при
необходимости погрузки неисправного автомобиля на эвакуатор.

1. ДЕЙСТВИЯ В СЛУЧАЕ НЕИСПРАВНОСТИ

10

Подъем автомобиля на подъемнике

OMT1E-4800

Во

избежание

повреждения

высоковольтных/низковольтных
кабелей или тяговой аккумуляторной
батареи при подъеме автомобиля на
подъемнике следите за тем, чтобы
опоры

подъемника

находились

под

опорными

площадками

на

кузове

автомобиля.

Аварийное открывание двери багажного отделения

OMT1E-4590

В

случае

разряда

аккумуляторной

батареи

и

других

неожиданных

ситуаций вы не сможете открыть дверь
багажного

отделения

с

помощью

электропривода. В таком случае вам
необходимо воспользоваться функцией
аварийного

открывания

двери

багажного отделения (делать это можно
только на неподвижном автомобиле).

Шаг 1. Сложите спинку заднего сиденья.

Шаг 2. Перейдите в багажное отделение и откройте крышку механизма аварийного
открывания.

Шаг 3. Рукой переведите рычажок аварийного отпирания вправо, отпустите его и
толкните дверь багажного отделения, чтобы открыть ее.

Действия в экстренной ситуации

П

Пр

ре

ео

од

до

ол

ле

ен

ни

ие

е вво

од

дн

но

ой

й п

пр

ре

еггр

ра

ад

ды

ы

По возможности избегайте водных преград. В случае когда их преодоление
неизбежно, проверьте глубину брода и убедитесь, что вода не доходит до порога
автомобиля. Далее выполните следующие действия.

При достаточном заряде тяговой аккумуляторной батареи выберите режим EV +
Default. При низком уровне заряда тяговой аккумуляторной батареи не выбирайте
режим EV. В противном случае, когда автомобиль будет уже в воде, может
включиться ДВС.

При низком уровне заряда тяговой аккумуляторной батареи выберите режим HEV +
Sport и переведите селектор в положение D (движение). Прежде чем приступить к
преодолению водной преграды, убедитесь, что ДВС включился. Не переключайте
режимы вождения, находясь в воде. В противном случае автомобиль может
застрять. Через водную преграду двигайтесь с постоянной низкой скоростью. При
этом запрещается останавливать автомобиль в воде, двигаться задним ходом или
глушить двигатель. Если во время преодоления водной преграды двигатель заглох,
переведите выключатель пуска двигателя в положение OFF. Во избежание

1. ДЕЙСТВИЯ В СЛУЧАЕ НЕИСПРАВНОСТИ

ДЕЙСТВИЯ

В

СЛУЧАЕ

НЕИСПРАВНОСТИ

1

11

повреждения двигателя не пытайтесь завести его. Незамедлительно обратитесь на
сервисную станцию официального дилера Chery.

WARNING

• Во время преодоления водной преграды рекомендуется не оставаться в

глубоком месте в течение длительного времени, в противном случае могут
получить повреждения высоковольтные компоненты автомобиля.

• Если автомобиль частично или полностью затонул, переведите выключатель

пуска двигателя в положение OFF и своевременно покиньте автомобиль.
Обратитесь за помощью на сервисную станцию официального дилера Chery или
в компанию, специализирующуюся на эвакуации автомобилей.

В

Во

оззгго

ор

ра

ан

ни

ие

е

В случае возгорания автомобиля немедленно покиньте опасную зону и вызовите
пожарную охрану. Обязательно сообщите спасателям, что у вас гибридный
автомобиль, и передайте им находящуюся в автомобиле аварийно-спасательную
карту.

WARNING

В случае возгорания не прикасайтесь к автомобилю. Не приближаясь к
автомобилю, дождитесь, пока спасатели, имеющие средства индивидуальной
защиты, приступят к его тушению.

У

Утте

еччкка

а и

изз ття

ягго

ов

во

ой

й а

аккккуум

муул

ля

ятто

ор

рн

но

ой

й б

ба

атта

ар

ре

еи

и

В случае утечки из тяговой аккумуляторной батареи немедленно покиньте опасную
зону и вызовите пожарную охрану. Обязательно сообщите спасателям, что у вас
гибридный автомобиль, и передайте им находящуюся в автомобиле аварийно-
спасательную карту.

WARNING

Утечка из высоковольтной аккумуляторной батареи, произошедшая в результате
столкновения,

может

быть

ликвидирована

только

профессиональными

спасателями,

носящими

защитную

маску

и

перчатки,

защищающие

от

электролита. Не прикасайтесь к электролиту голыми руками.

З

Зо

он

на

а р

ре

еззкки

и ккууззо

овва

а

Из соображений безопасности стойки кузова изготовлены из литого алюминиевого
сплава. Для резки кузова спасательным службам потребуется соответствующий
инструмент. Запрещается резать зоны кузова, где расположены компоненты,
имеющие высокую температуру или находящиеся под высоким напряжением (-
например, компоненты системы подушек безопасности, топливной системы,
высоковольтные компоненты).

WARNING

При резке автомобиля профессиональные спасатели должны использовать
соответствующие инструменты, такие как гидравлический резак и т. д., и носить
соответствующие средства индивидуальной защиты, чтобы избежать серьезных
травм.

1. ДЕЙСТВИЯ В СЛУЧАЕ НЕИСПРАВНОСТИ

12

Буксировка вашего автомобиля

П

Пр

ра

ав

ви

ил

лььн

ны

ые

е с

сп

по

ос

со

об

бы

ы б

бууккс

си

ир

ро

ов

вкки

и

OMT1E-4600

1

2

4

3

Для переднеприводных
автомобилей:

буксировка

с

вывешиванием

передних

колес

автомобиля.

Убедитесь,

что

буксируемый автомобиль надежно
зафиксирован на эвакуаторе.

Для передне- и полноприводных
автомобилей:

буксировка

с

вывешиванием

передних

колес

автомобиля

и

установкой

задних

колес

на

подкатную

тележку.

Убедитесь,

что

буксируемый

автомобиль надежно зафиксирован
на эвакуаторе.

Для передне- и полноприводных автомобилей: буксировка с вывешиванием

задних колес автомобиля и установкой передних колес на подкатную тележку.
Убедитесь, что буксируемый автомобиль надежно зафиксирован на эвакуаторе.

Для передне- и полноприводных автомобилей: перевозка с полной погрузкой на

эвакуатор.
Убедитесь, что буксируемый автомобиль надежно зафиксирован на эвакуаторе.

CAUTION

• Полноприводные автомобили следует перевозить с полной погрузкой на

эвакуатор.

• Полная погрузка на эвакуатор также необходима, если у автомобиля

повреждены колеса или мосты.

• Обеспечьте достаточное расстояние между кузовом (рядом с невывешенными

колесами) и опорной поверхностью. В противном случае бампер и днище
буксируемого автомобиля будут повреждены во время буксировки.

Н

Не

еп

пр

ра

ав

ви

ил

лььн

ны

ые

е с

сп

по

ос

со

об

бы

ы б

бууккс

си

ир

ро

ов

вкки

и

OMT1E-4610

3

1

2

Буксировка эвакуатором с тросовым
подъемником за

переднюю часть

автомобиля.

Буксировка эвакуатором с тросовым
подъемником

за

заднюю

часть

автомобиля

при

опоре

передних

колес на дорогу.

Буксировка эвакуатором с
вывешиванием

задних

колес

при

опоре передних колес на дорогу.

CAUTION

Запрещается буксировка эвакуатором с тросовым подъемником как за переднюю,
так и за заднюю часть автомобиля. Это приведет к повреждению кузова.

1. ДЕЙСТВИЯ В СЛУЧАЕ НЕИСПРАВНОСТИ















содержание      ..     7      8      9
