97

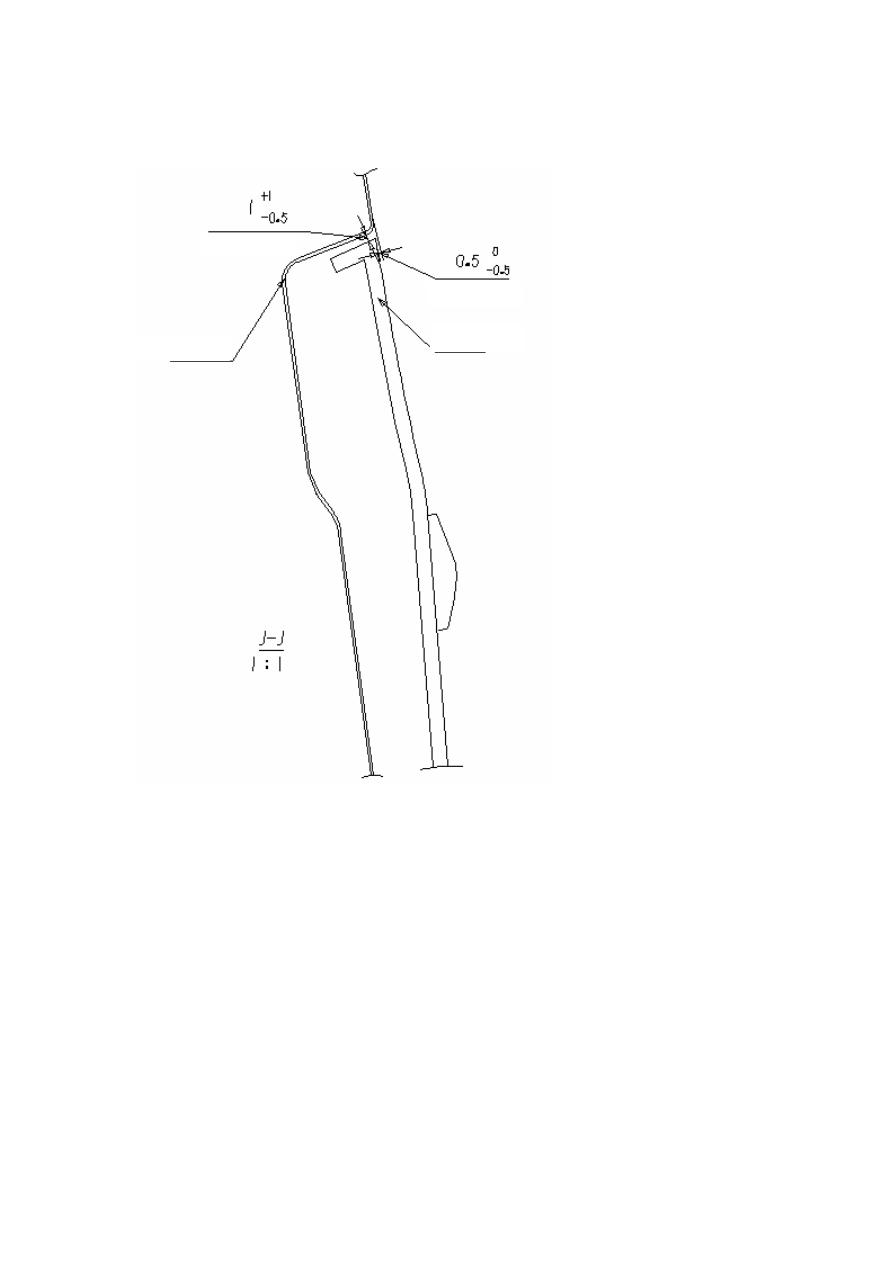

3.10    The  installation  clearances  of  side  outer  plate  and  rear  bumper  at  J-J  are:
1.25±0.75mm; 0.25±0.25mm, respectively.






Uniformity: 0.5

Uniformity: 0.5

Side Outer Plate

Rear Bumper

98

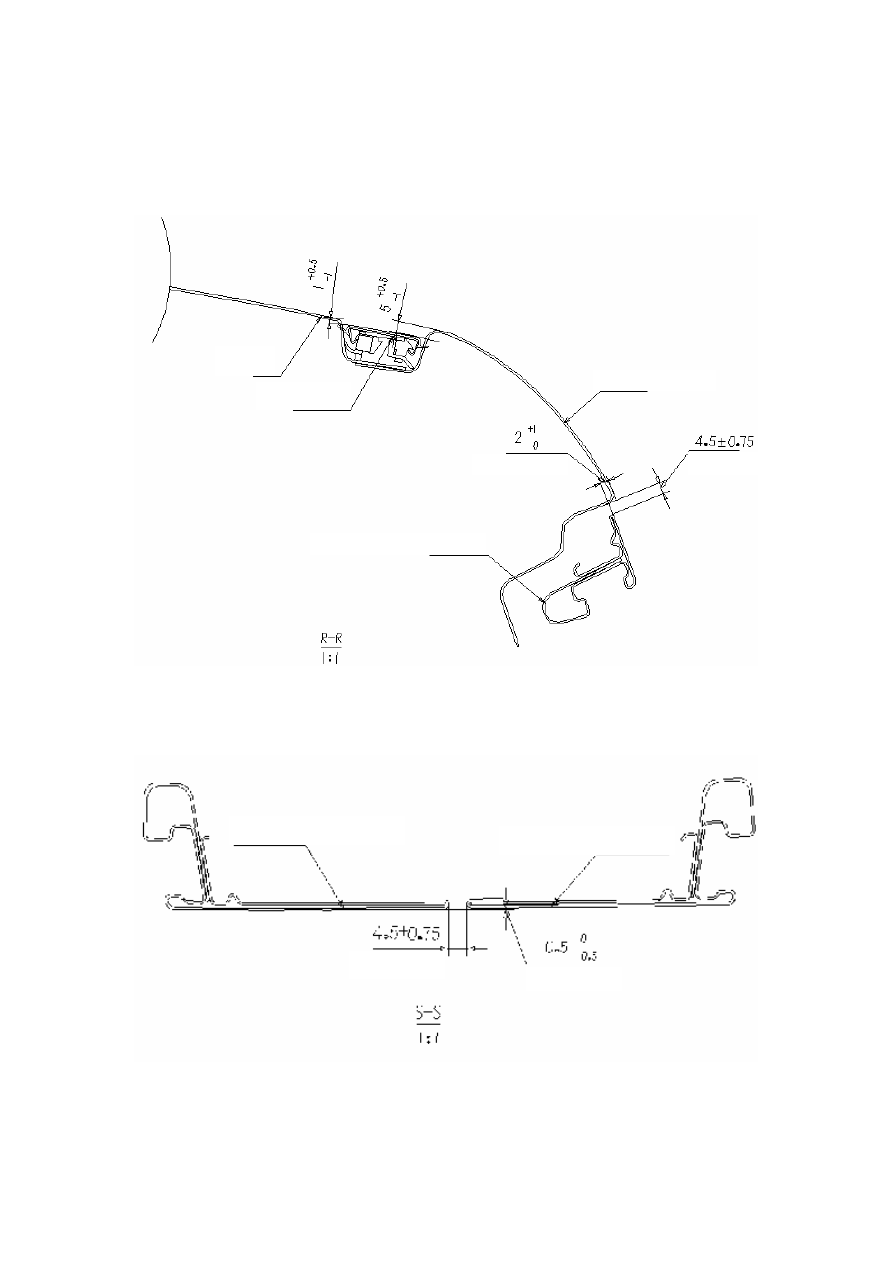

3.11    Installation dimension of top cap and top cap trim at R-R: 0.75±0.75mm
            Installation dimension of side outer plate and top cap trim: 4.75±0.75mm
            Installation  dimension  of  side  outer  plate  and  front  door  window  frame:
2.5±0.5mm; 4.5±0.75mm, respectively







3.12    Clearance between the upper part of front left door and the upper part of front
right door at S-S: 4.5±0.75mm



Uniformity: 1.0

Uniformity: 1.0

Top Cap

Top Cap Trim

Side Outer Plate

Front Door Window Frame

Uniformity: 1.0

Uniformity: 0.5

Upper Part of Front Left Door

Upper Part of Rear Left Door

99

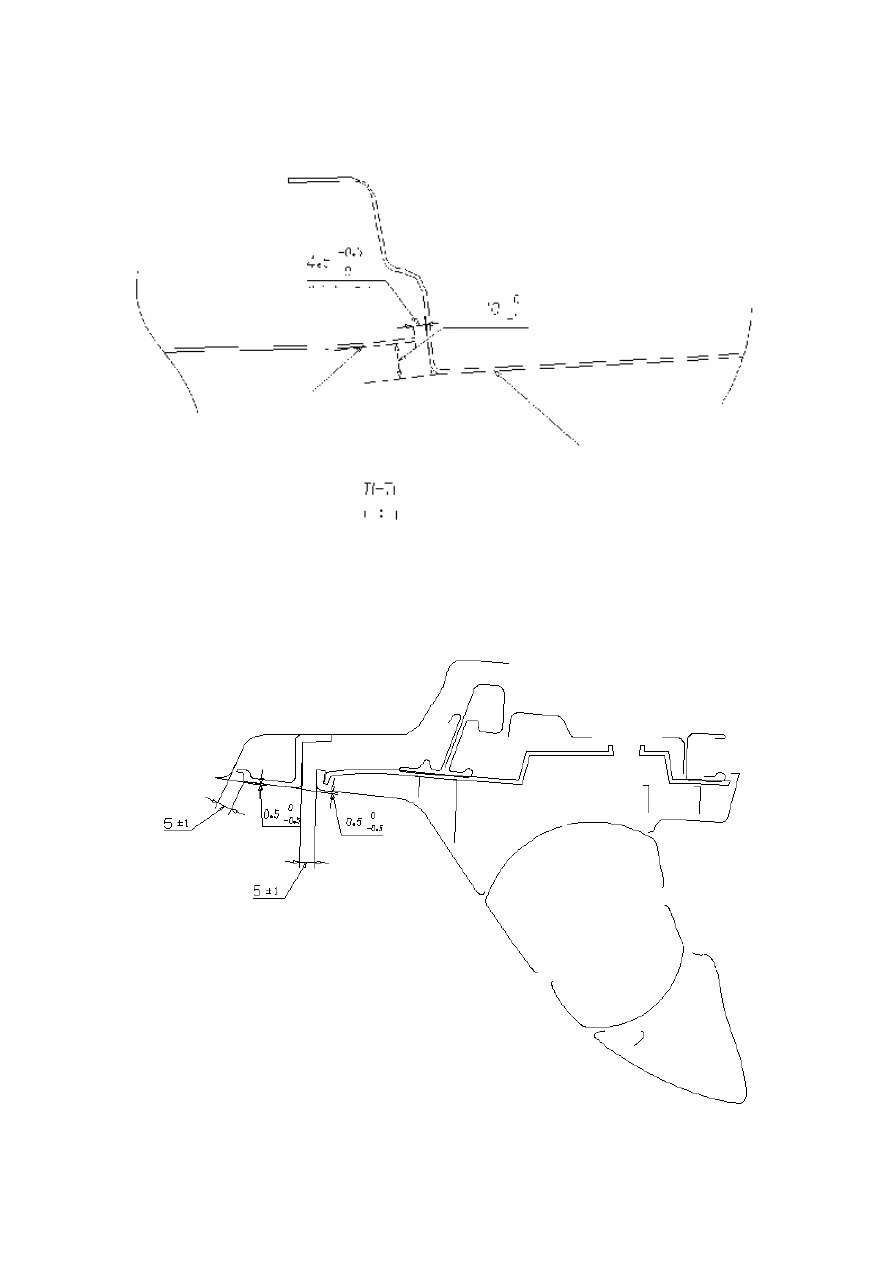

3.13 The fit clearances of rear door outer trim board and side outer plate at T1-T1 are:
4.75±0.25mm; 9.5±0.5mm, respectively.






3.14    The fit dimensions of front door outer quarter window and front door window
frame at T2-T2 are: 5±1mm; 5±1mm, respectively.







Uniformity: 1.0

Uniformity: 0.5

Rear  Door  Outer  Trim
Board

Side Outer Plate

Uniformity: 0.5

Uniformity: 0.5

T2-T2
Scale: 1:1

100

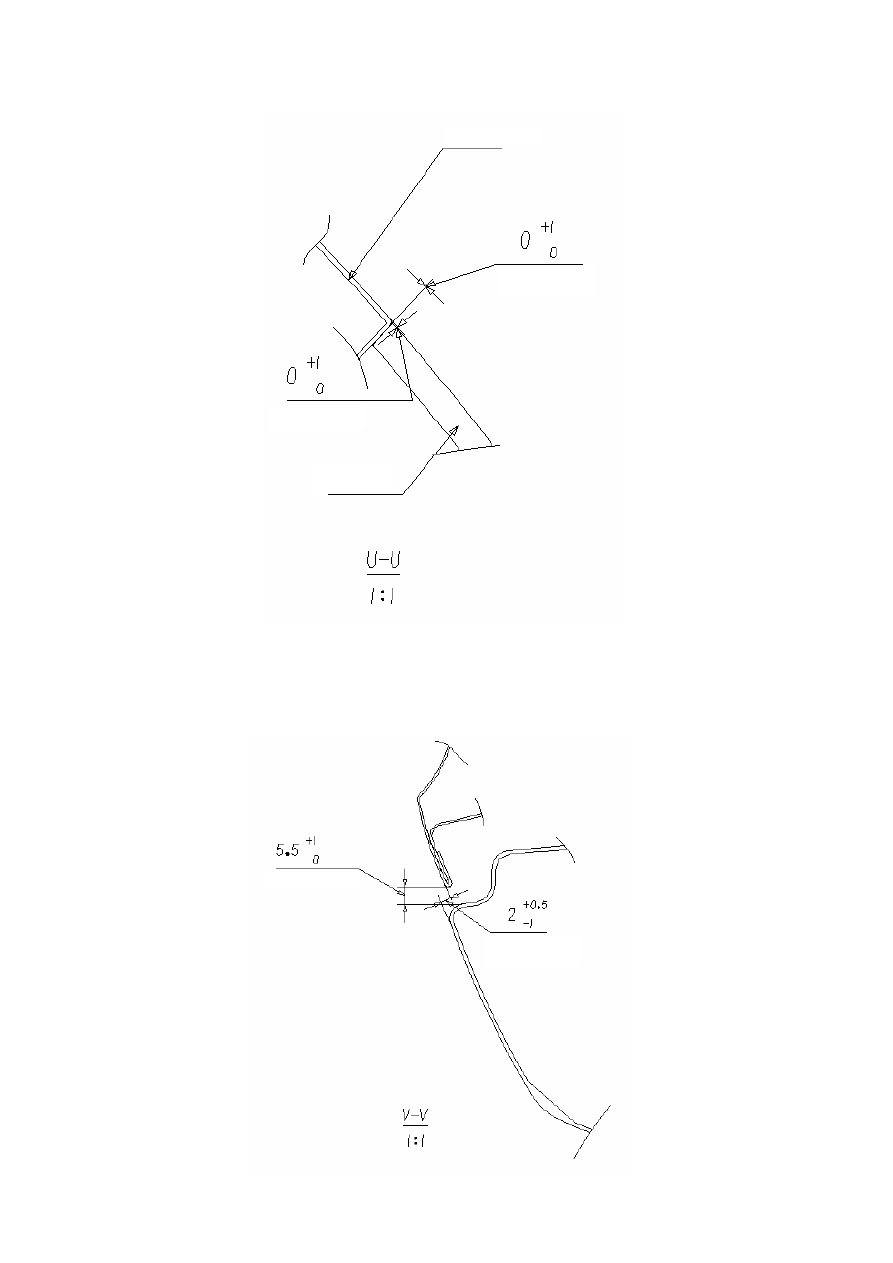

3.15    The clearance between the fender and bumper at U-U: 0.5±0.5mm



3.16 The fit clearances of rear door outer panel and side skirt outer plate at V-V are:
6±0.5mm; 1.75±0.75mm, respectively.


























Uniformity: 1.0

Uniformity: 1.0

Uniformity: 0.5

Uniformity: 0.5

Fender

Front Bumper

101

3.17 The fit dimensions of side outer plate and fuel filler opening door outer panel at
W-W are: 4±1mm;
                                                                                            4±0.5mm;
                                                                                            0.25±0.25mm, respectively
































Uniformity: 0.5

Uniformity: 1.0

Uniformity: 1.0

Uniformity: 0.5

fuel filler opening door outer panel

side outer plate

side outer plate

102


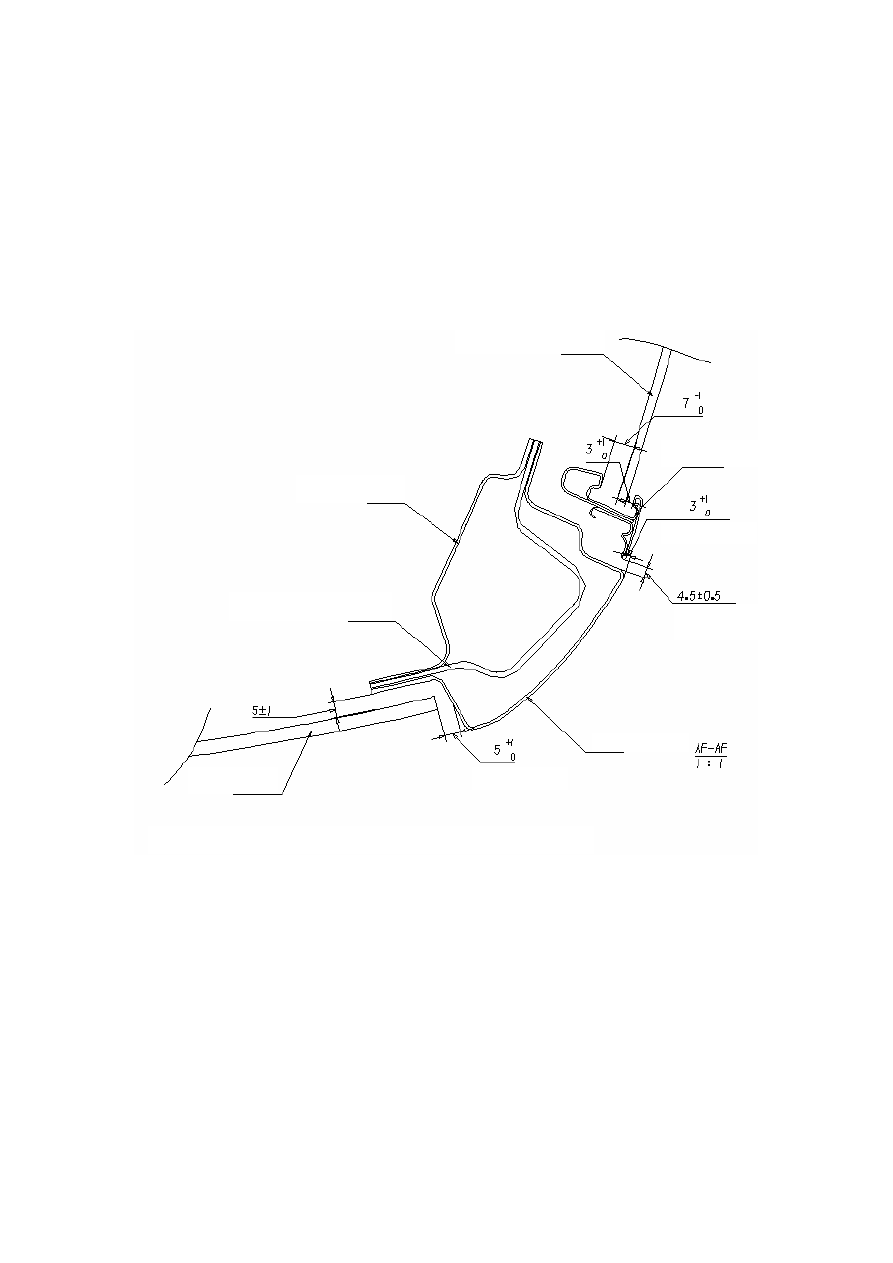

3.18 The fit dimensions of front door window glass and front door window frame at
AF-AF are: 3.5±0.5mm;

6.5±0.5mm;
2.5±0.5mm, respectively;

  The  fit  dimensions  of  front  door  window  frame  and  A  pillar  outer  panel  are:
4.5±0.5mm
  The  fit  dimensions  of  front  windscreen  and  A  pillar  outer  panel  are:  4.5±0.5mm;
5±1mm


















Uniformity: 1.0

Uniformity: 0.5

Uniformity: 1.0

Front Door Window Glass

Front Door Window Frame

A Pillar Inner Panel

A Pillar Outer Panel

A Pillar Reinforcement Plate

Front Windscreen

The uniformity at the right and left symmetrical positions doesn’t exceed 1 mm.

103

3.19 The fit dimensions of side outer plate and fender at AG-AG are: 1.75±0.75mm;

0.25±0.25mm, respectively.





Uniformity: 1.0

Uniformity: 0.5

Side Inner Plate

Side Outer Plate

Fender

104

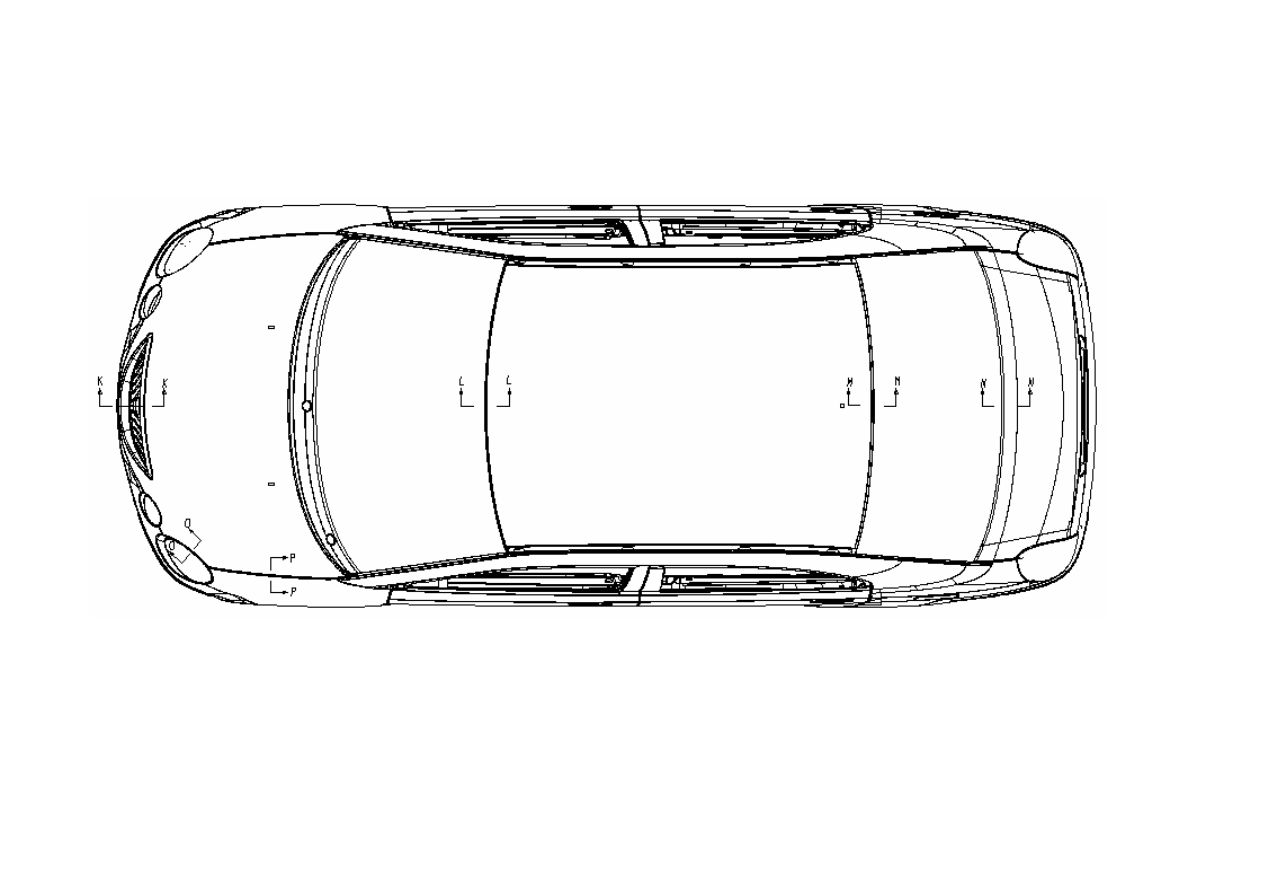

4. Top View



105

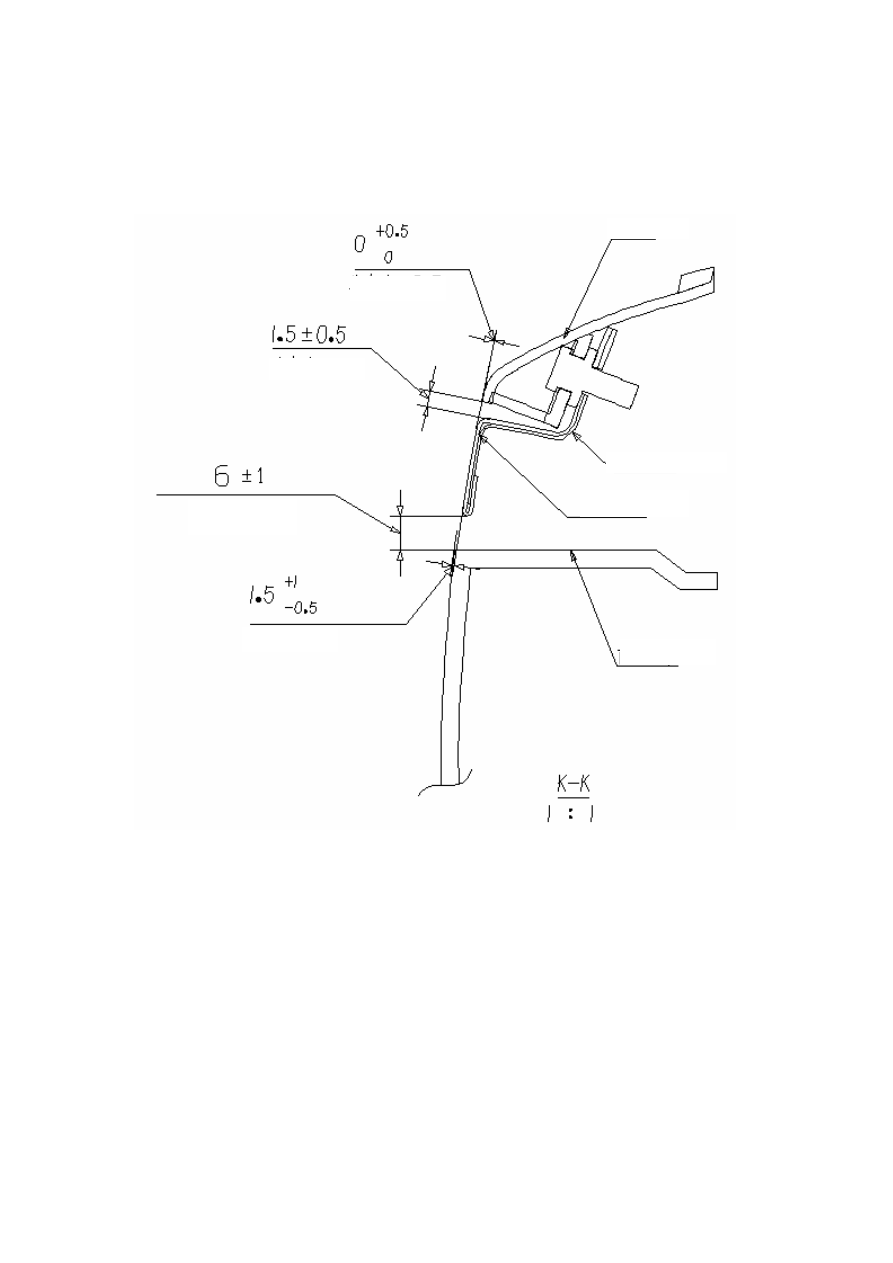

4.1    Clearances of grille and hood outer panel at K-K are: 0.25±0.25mm; 1.5±0.5mm,
respectively.
Clearances  of  hood  outer  panel  and  front  bumper  are:  6±1mm;  1.75±0.75mm,
respectively.

































Uniformity: 1.0

Uniformity: 1.0

Uniformity: 0.5

Uniformity: 0.5

Front Bumper

Hood Inner Panel

Hood Outer Panel

Grille

106

4.2    The  fit  clearances  of  top  cap  and  front  windscreen  at  U-U  are:  4±0.5mm;
4.5±0.5mm, respectively.







Uniformity: 1.0

Uniformity: 0.5

Front Windscreen Fixing Glue

Front Windscreen

Top Cap

107

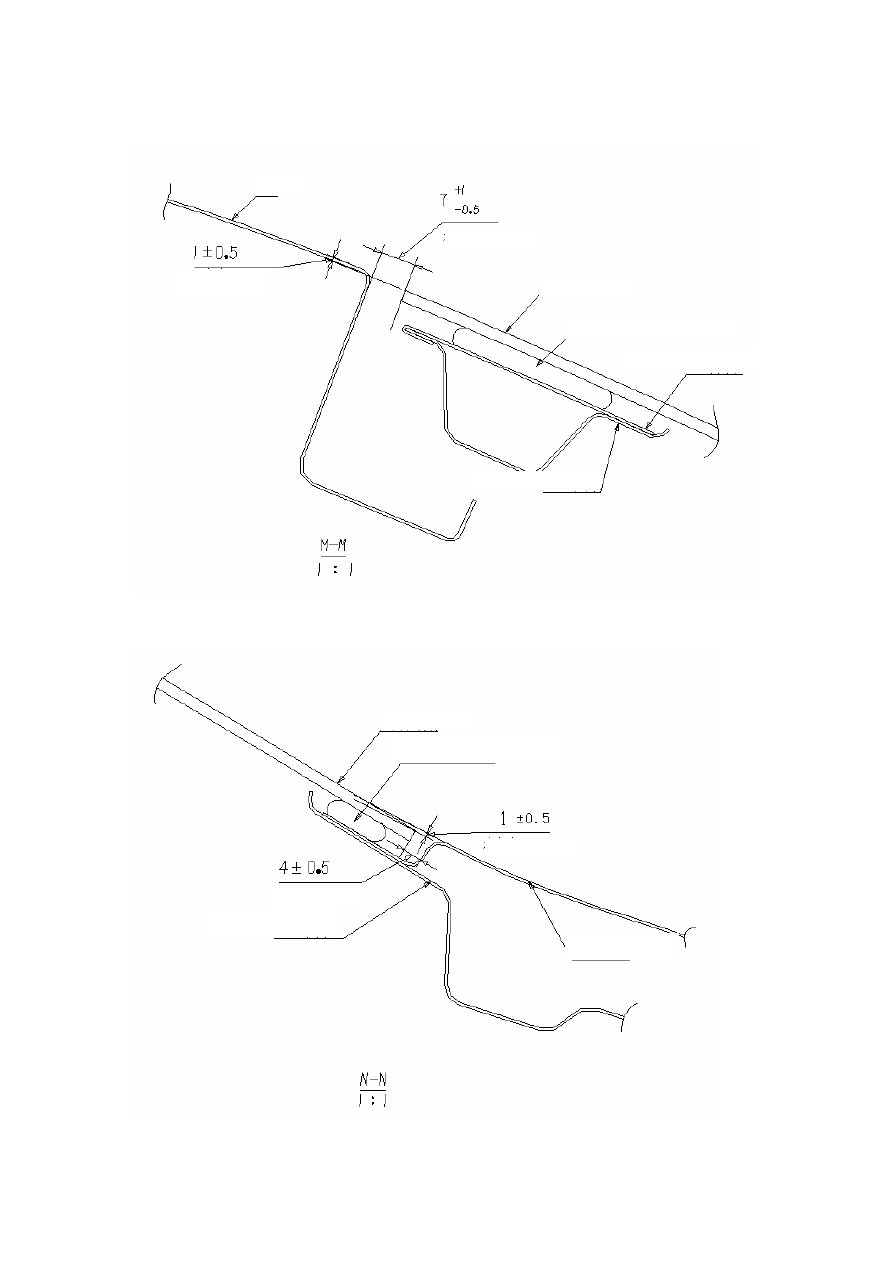

4.3    Clearance  of  top  cap  and  rea windscreen at M-M  are:  1±0.5mm;  6.75±0.75mm
respectively.





4.4

  Clearances of rear windscreen and back door outer panel at N-N are: 1±0.5 mm; 4±0.5 mm

respectively.



Uniformity: 1.0

Uniformity: 0.5

Back Door Inner Panel

Back Door Outer Panel

Rear Windscreen

Rear Windscreen Fixing Glue

Rear Windscreen

Uniformity: 0.5

Rear Windscreen Fixing Glue

Back Door Outer Panel

Back Door Inner Panel

Top Cap

Uniformity: 1.0

108

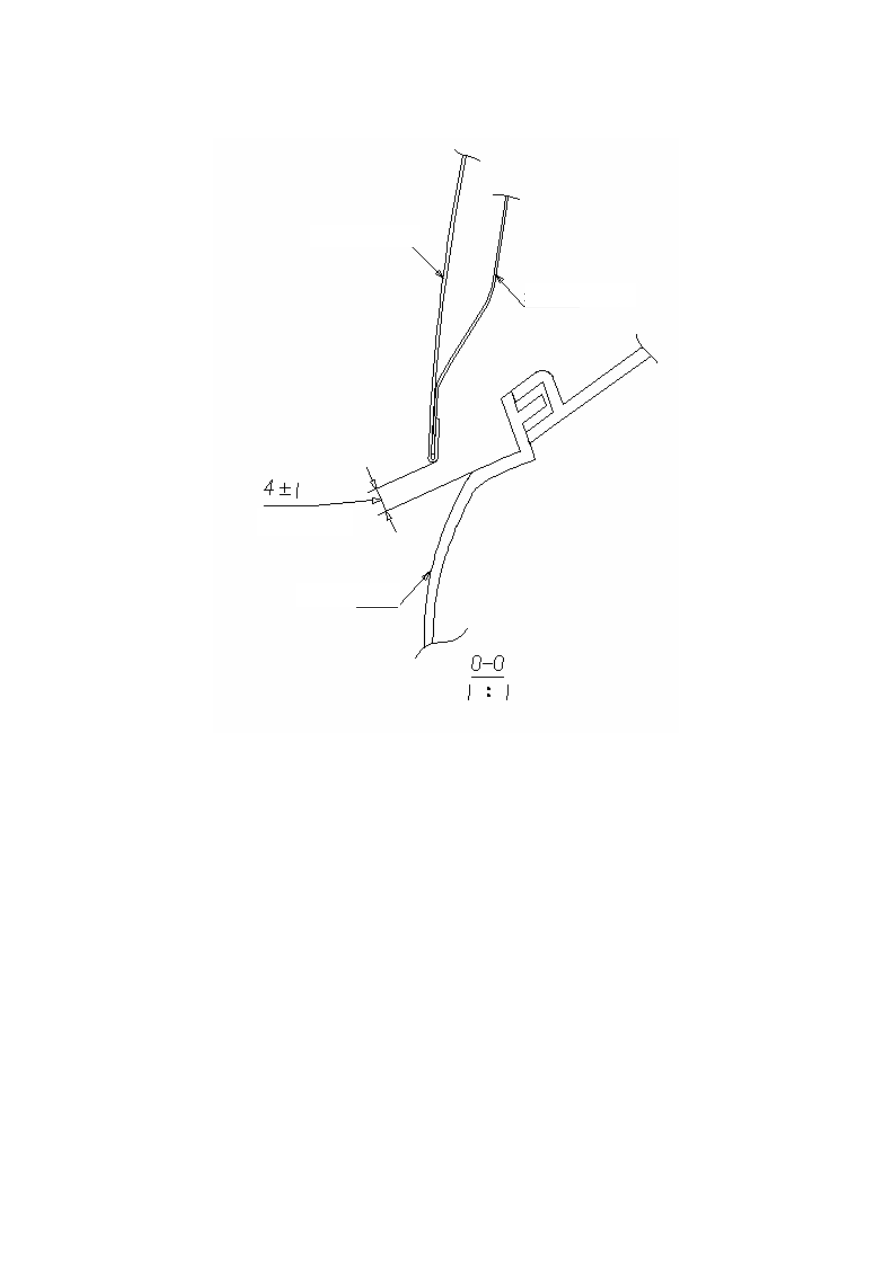

4.5    Clearance between the hood outer panel and low beam lamp at O-O: 4±1mm





















Hood Outer Panel

Hood Inner Panel

Uniformity: 1.0

Low Beam Lamp

109

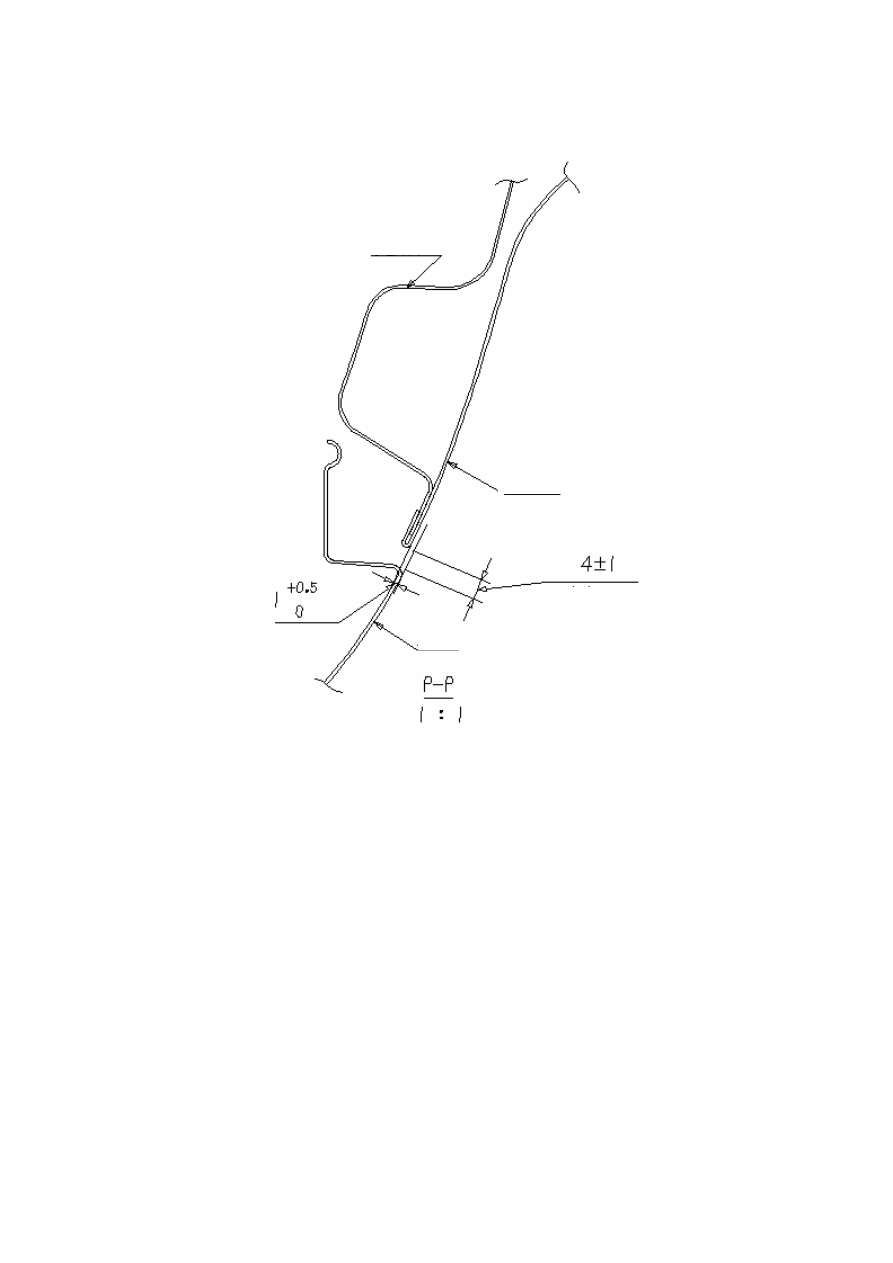

4.6    Clearances of Hood Outer Panel and fender at P-P are: 4±1mm; 0.75±0.75mm.

























Uniformity: 1.0

Uniformity: 0.5

Fender

Hood Outer Panel

Hood Inner Panel

110

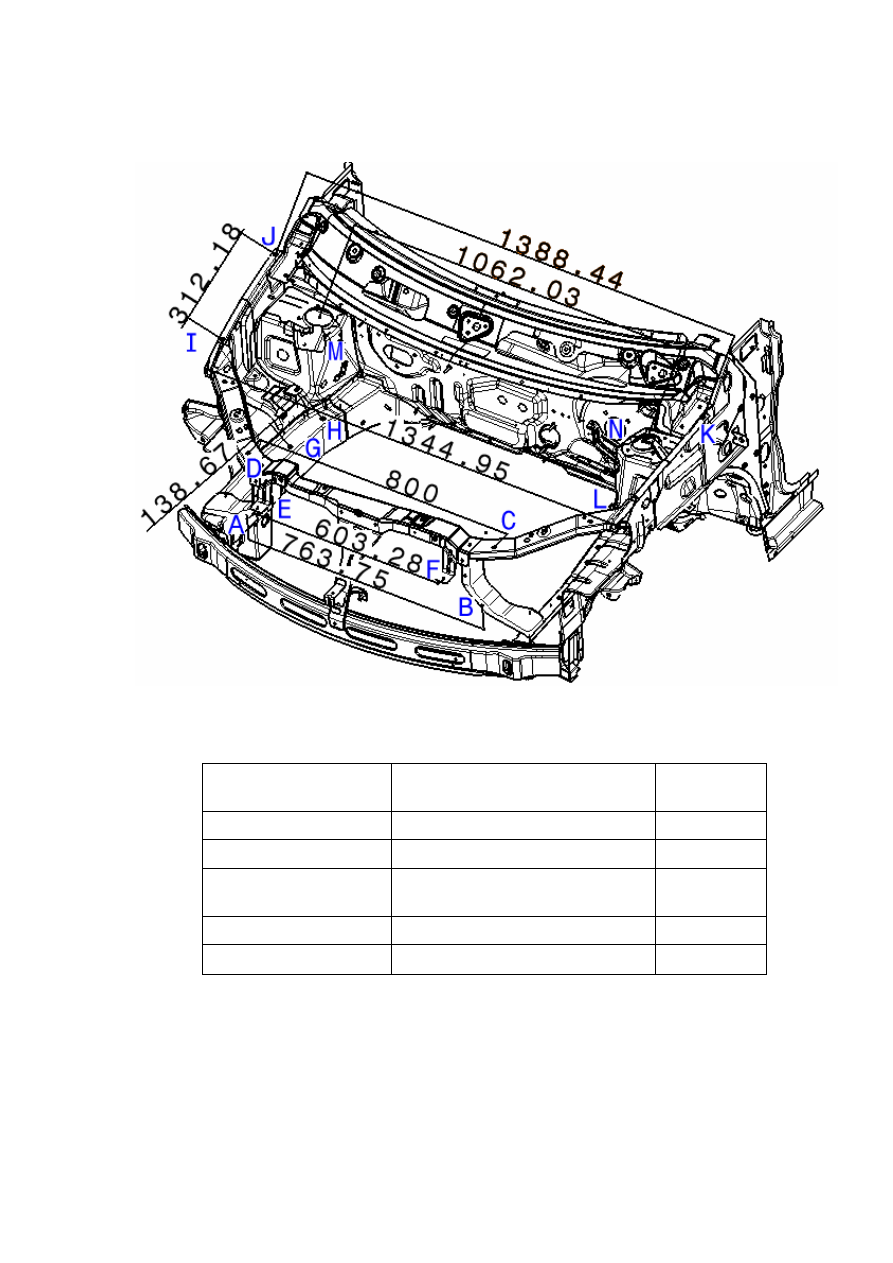

III. Dimension of Engine Compartment









No

Name

Hole Diameter

(mm)

A/B/C/D

Headlamp assembly hole

7

E/F

Bumper cross beam installation hole

7

G/H

Engine right suspension bracket

assembly hole

13

I/J/K/L

Fender installation hole

7

M/N

Shock absorber assembly hole

76













111

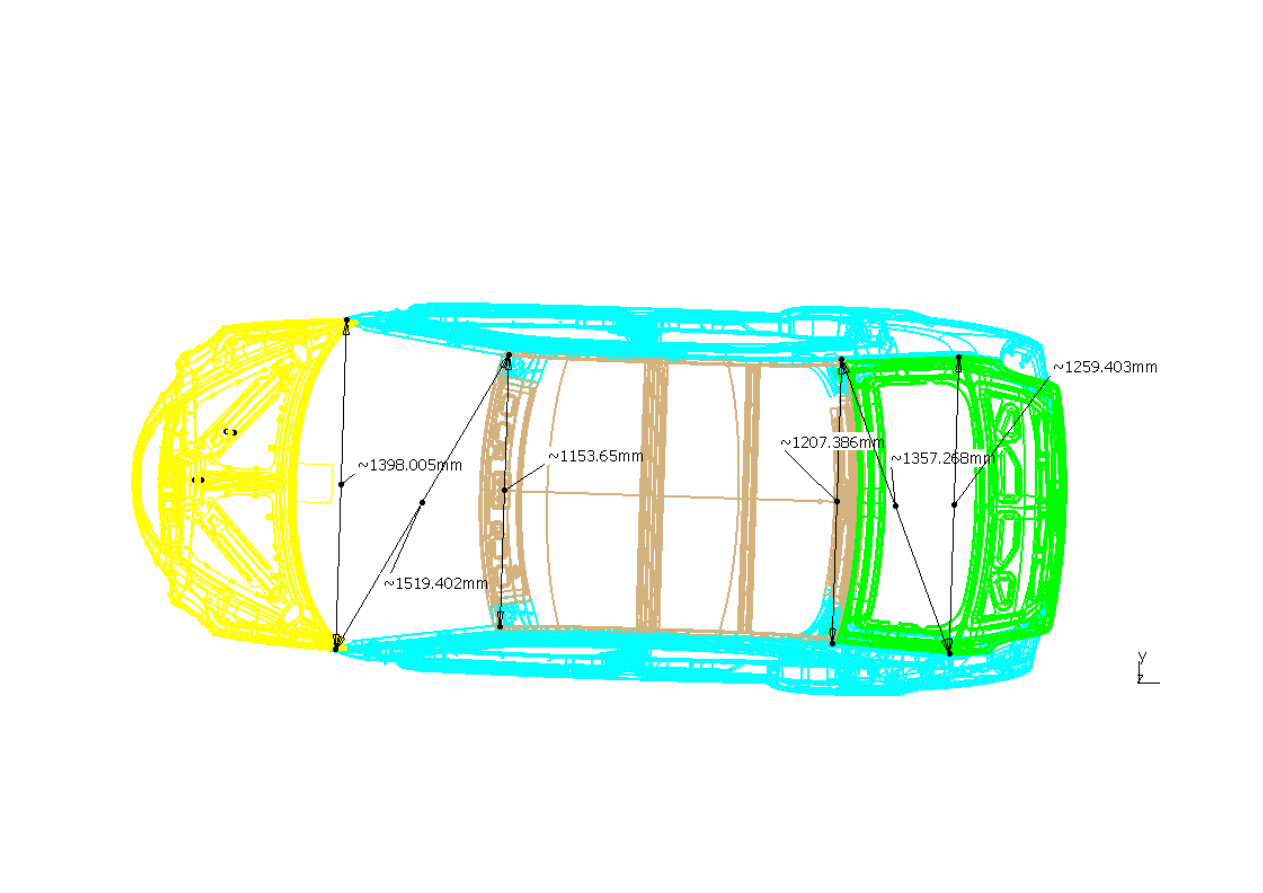

Windscreen Dimension























112

V. Dimension of Opening of Each Part
