Chery QQ6 (Body Accessories and Dimensions). Service Manual - part 2

17



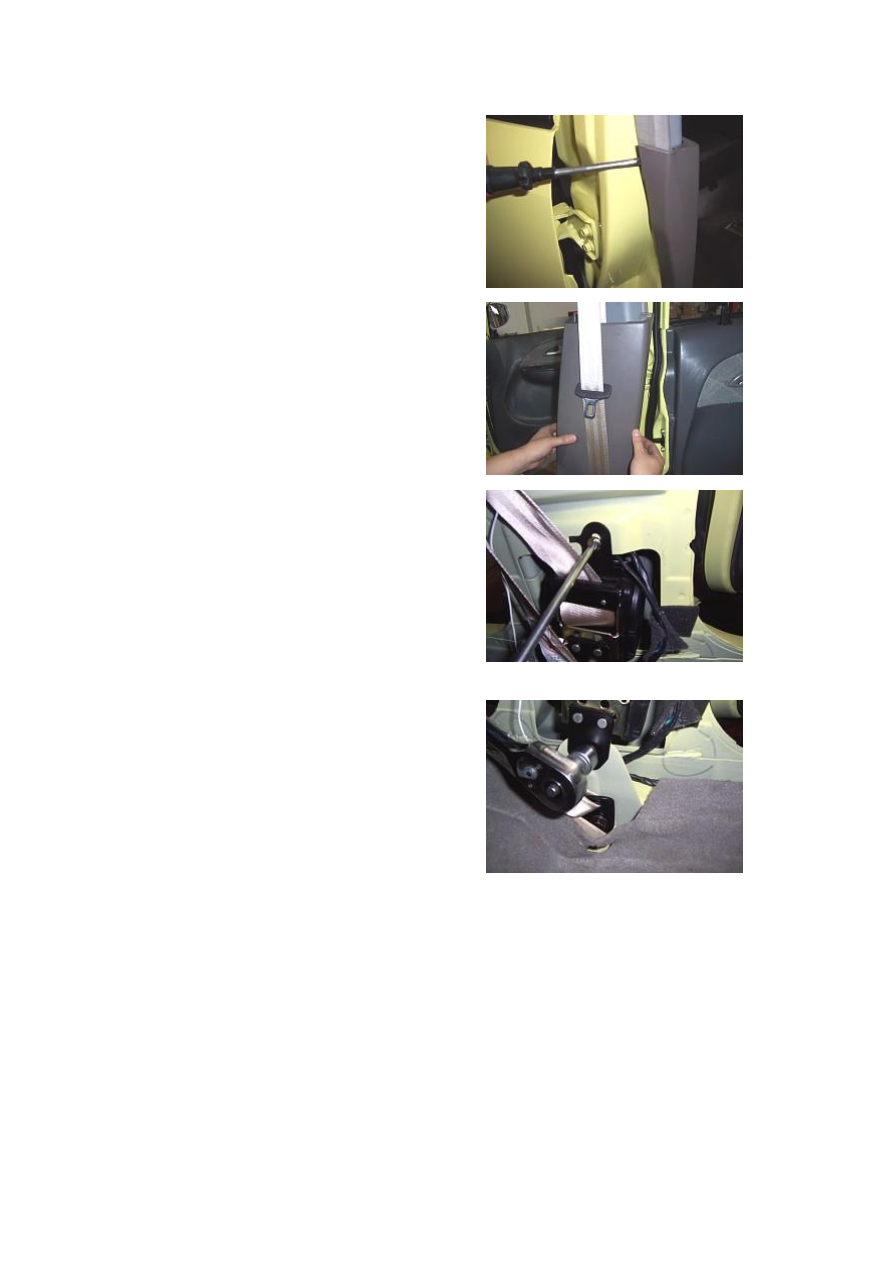

3.9.  Unclench  the  B  pillar  trim  with  a

right-angled screwdriver.









3.10. Take off the B pillar trim.













3.11.  Remove  the  fix  screws  from  the  seat  belt

with a cross screwdriver.















3.12. Loosen  the fixing  nuts  with a 17# sleeve,

and then take off the seat belt.



4. Installation Step

The  installing  steps  are  reverse  to  those  for

removal.

Note:

4.1. Keep the seat belt clean, avoid the oil stain,

and check whether the seat belt is damaged.

4.2.  The  pillar  trim  shall  securely  fit  with  the

body,  without  any  loose  symptoms;  and  the

trim  shall  fit  well  with  the  ceiling  and  rubber

strip.

4.3. The seat belt adjusting slide baffle on the B

pillar upper trim shall move freely, without any

influence on the adjustment of seat belt, and the

fit  clearance  of  lower  trim  shall  be  even  and

below 1mm;

4.4. The fit clearance between B pillar low trim

and front/rear scuff plate shall be even and less

than 1mm;



18

II.  Disassembly/Reassembly  of

Seat

Tool: 16# sleeve

1. Front passenger seat removal step

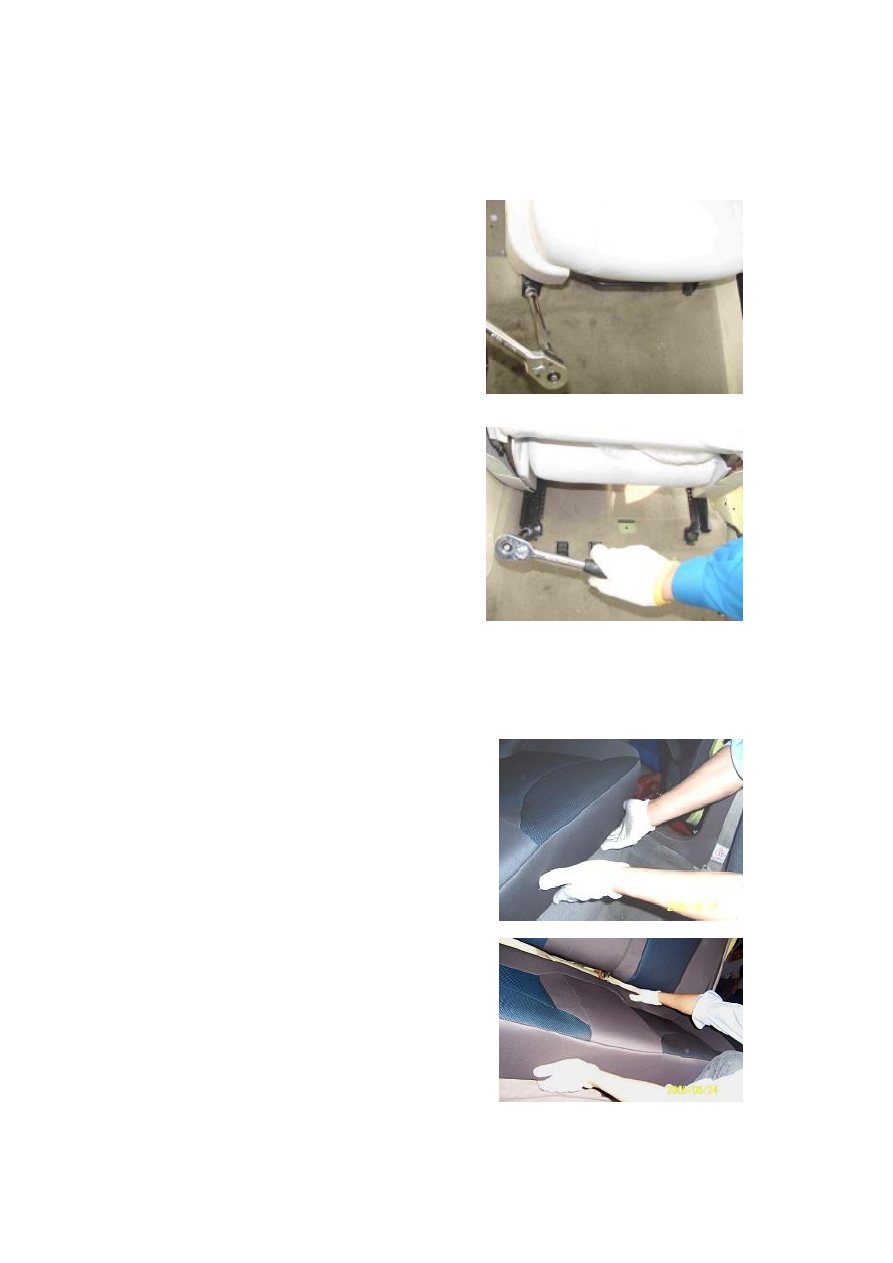

1.1.  Pull  the  moveable  handle  under  the  left

seat to move the left seat backwards and reveal

the fixing bolts under the seat.



1.2. Remove two  fixing bolts before the seat.

by sleeve



1.3.  Turn  the  moveable  handle  and  pull

forwards  the  seat,  and  expose  two  fixing  bolts

on the rear of seat.







1.4  Disassemble  two  fixing  bolts  at  the  back

of seat with sleeve.



1.5  Pull  off  the  inserter  under  seat  and  take

away the seat.







2. Rear passenger seat removal step

2.1 Lift up the rear passenger seat cushion by

hand,  and  then  take  out  the  cushion  from  the

clips of chassis and body.







2.2. Directly take out the seat cushion by both

hands.















19



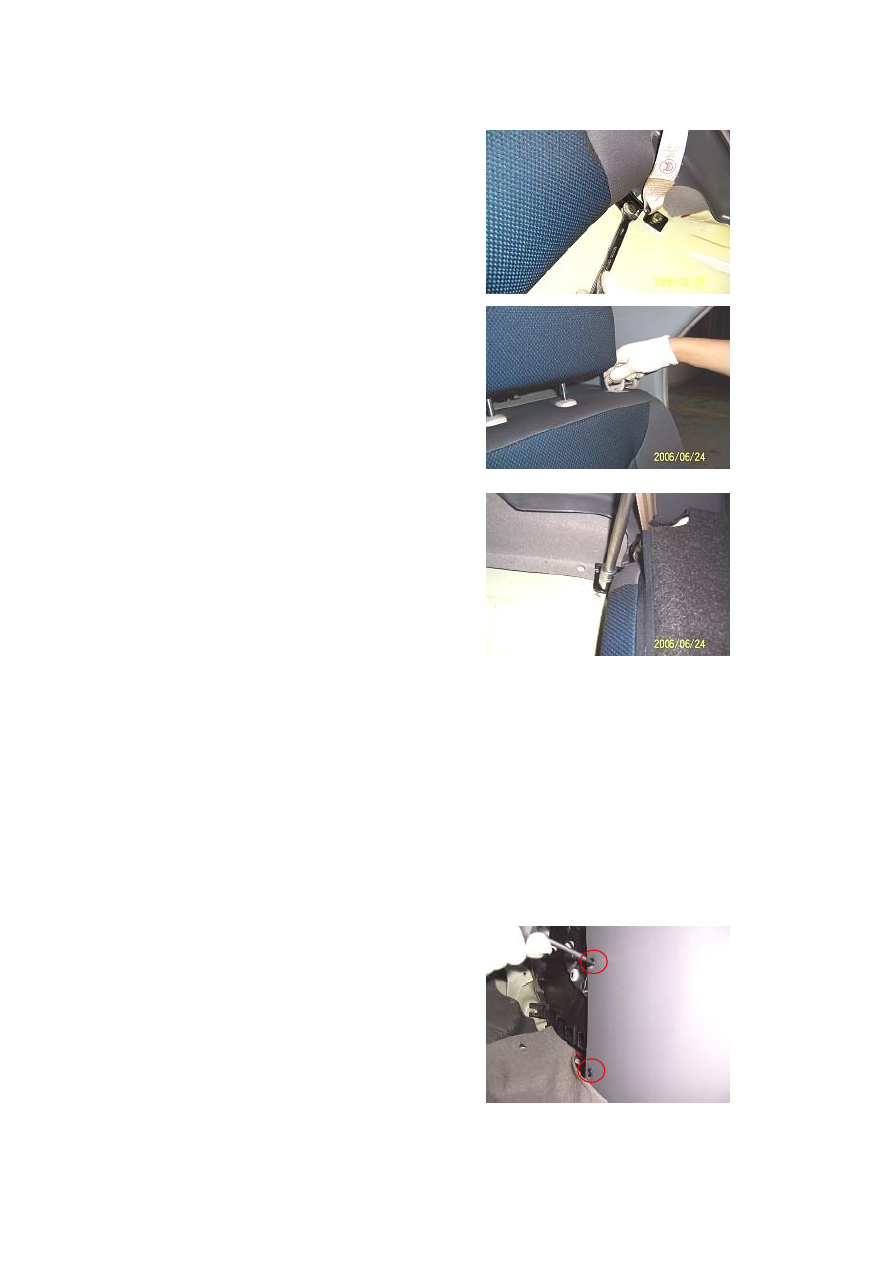

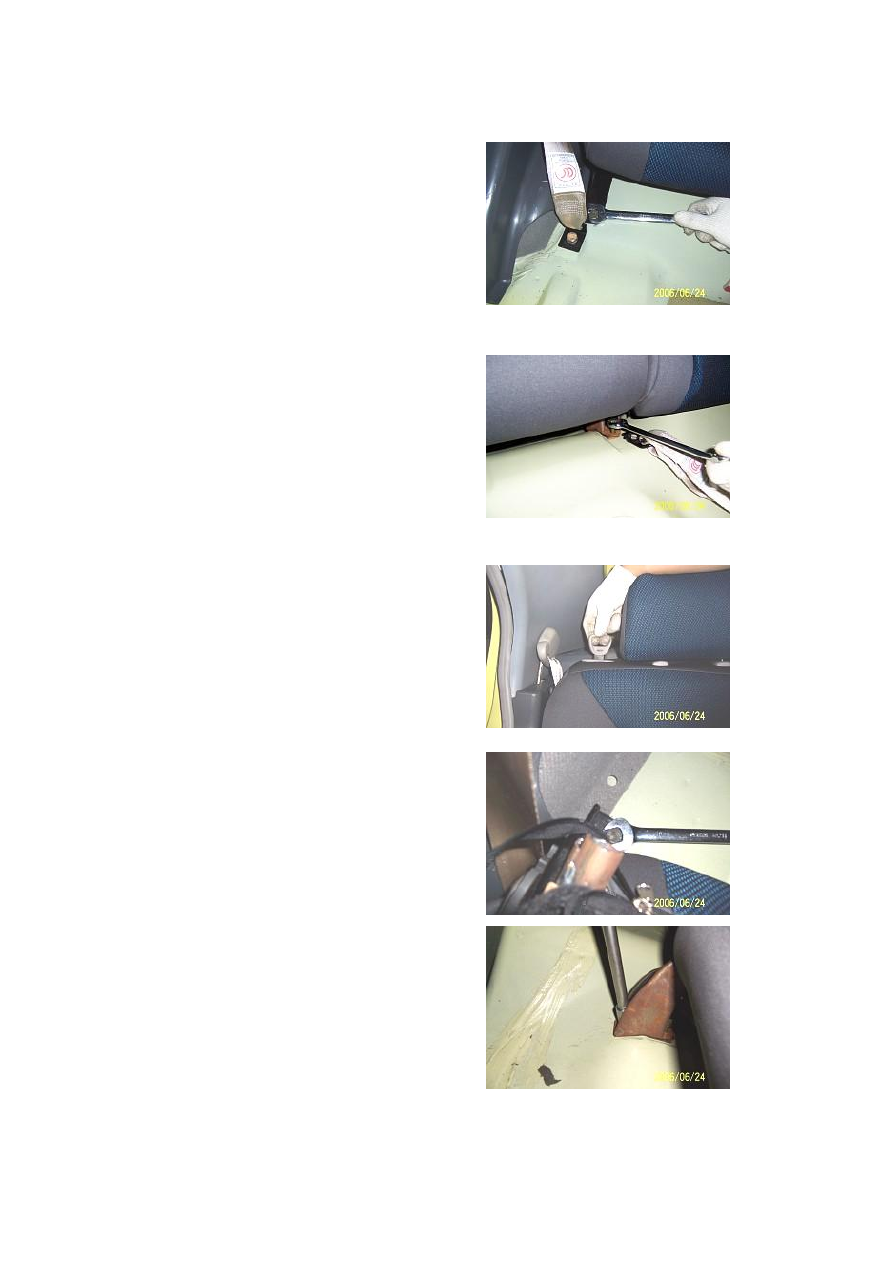

2.3. Loosen the front fixing bolts at the right

side of rear right seat with an open-end wrench.















2.4.  Loosen  the  front  fixing  bolts  at  the  left

side of rear right seat with an open-end wrench.















2.5.  Pull  up  the  ring-pull  of  rear  right  seat,

and lay down the seat forwards.













2.6. Loosen the rear fixing bolts at the right side

of rear right seat with an open-end wrench.













2.7. Loosen the rear fixing bolts at the left side

of rear right seat with an open-end wrench, and

then remove the rear right seat.















20



2.8.  Loosen  the  front  fixing  bolts  of  rear  right

seat with a open-end wrench.











2.9. Pull up the ring-pull of rear left seat, and

lay down the seat forwards.









3.0. Loosen the rear fixing bolt  of rear left seat

with  a  sleeve,  and  then  remove  the  rear  left

seat.





3. Installation Step

The  installing  steps  are  reverse  to  those  for

removal.

Installation torque is 25±3Nm





III.  Disassembly/Reassembly  of

Console

Tool: cross head screwdriver

1. Removal Step

1.1.  Remove  each  two  bolts  at  left  and  right

sides  with  a  cross  screwdriver,  these  bolts  of

which  are  used  to  joint  the  console  and  front

lower guard plate.

(The tightening torque is 2±0.5N.m)



21



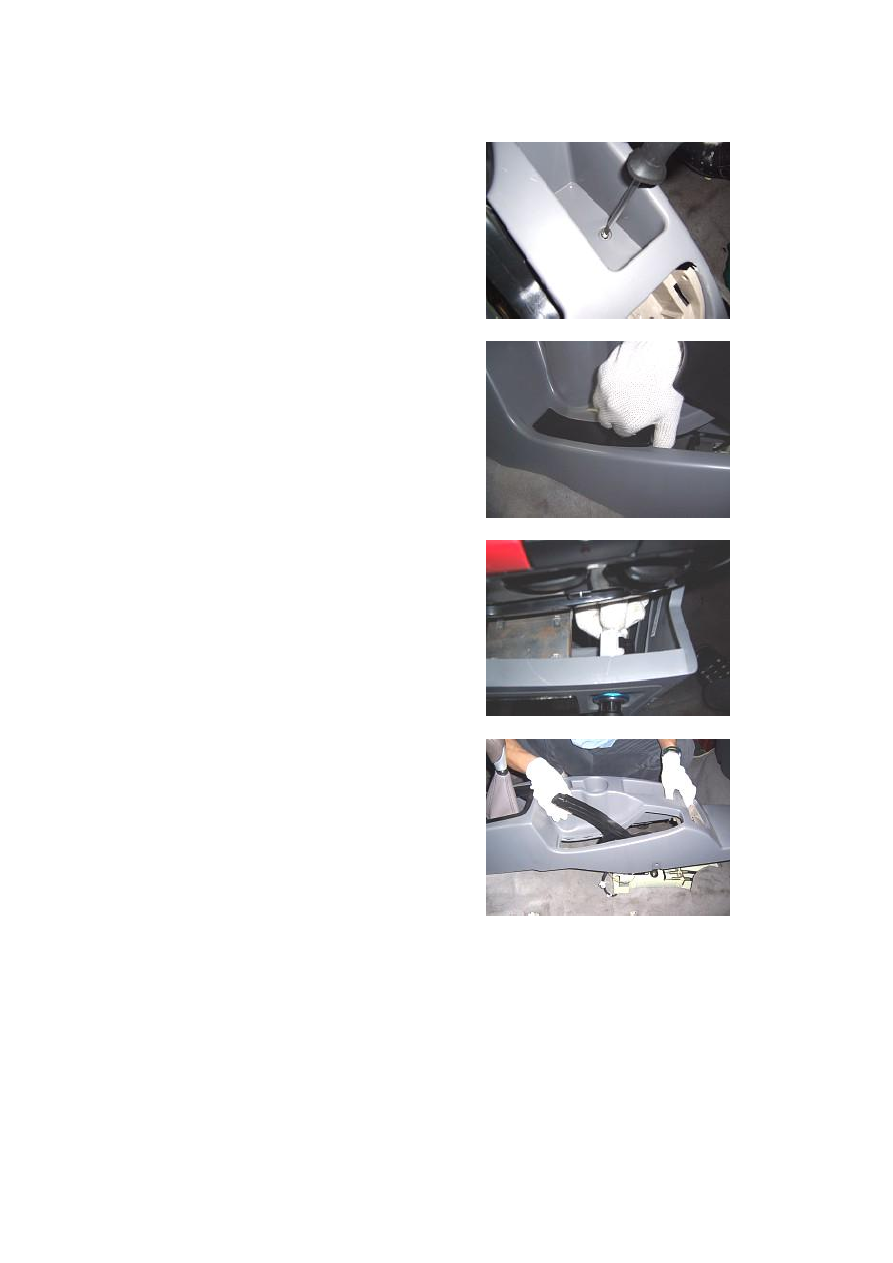

1.2. Remove the bolts used to joint the console

and  body  lower  guard  plate  with  a  cross

screwdriver.

(The tightening torque is 2±0.5N.m)









1.3.  Detach  the  console  hand  brake  ornament

plate by hand.















1.4.  Pull  out  the  cigarette  lighter  plug  on  the

console by hand.















1.5. Take off the console.















2. Installation Step

The  installing  steps  are  reverse  to  those  for

removal.





22

IV.  Disassembly/Reassembly  of

Carpet

Tool:  flat  head  screwdriver,  cross  head

screwdriver; sleeve



1. Removal Step

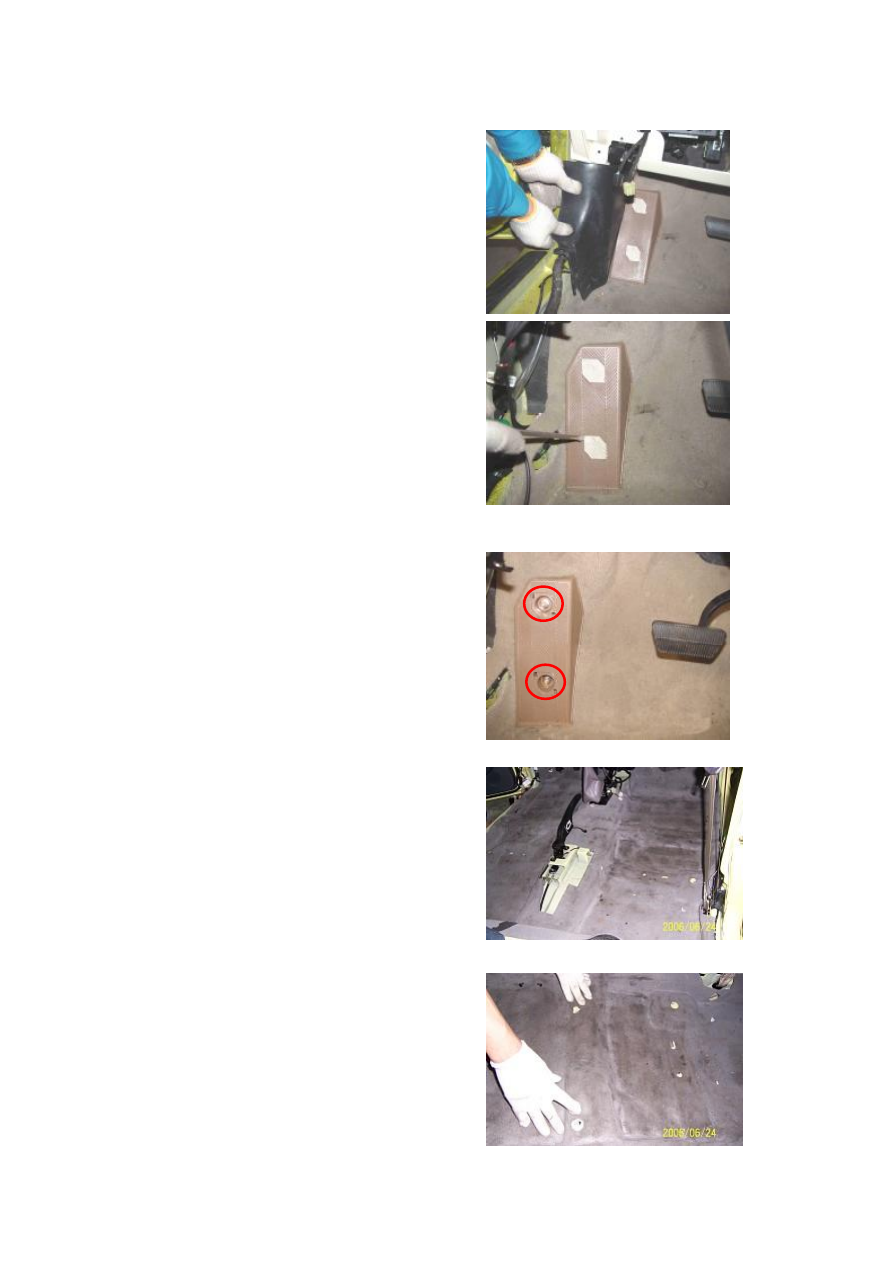

1.1.  Remove  the  seat.  (See  Disassembly  of

Seat)



1.2.  Remove  the  scuff  plate,  lower  trims  of  B

and C pillars.

(See Disassembly of B and C Pillars)

1.3. Remove the A pillar lower trim.



1.4. Remove the armrest box and console. (See

Disassembly of Armrest Box and Console)



1.5. Prize the cover on the driver pedal with flat

head screwdriver.





1.6.  Remove  two  fixing  nuts  from  the  driver’s

pedal  with  a  socket  wrench,  and  then  take  off

the pedal.

Installation torque: 7±1N.m





1.7  Take  off  the  carpet  after  Pull  off  the  carpet

connectors





2. Installation Step

2.1.  Place  the  carpet  into  the  vehicle,  tightedly

press  the  carpet  near  the  central  passage,  and

expose  the  corresponding  hole  from  the  carpet

hole, and lay the carpet reliably.





2.2.  Lay  the  left  central  rear  part  of  carpet

according  to  the  shape  of  the  vehicle  bottom,

and  reveal  the  installation  holes  of  front  left

seat and lay the carpet reliably.



23

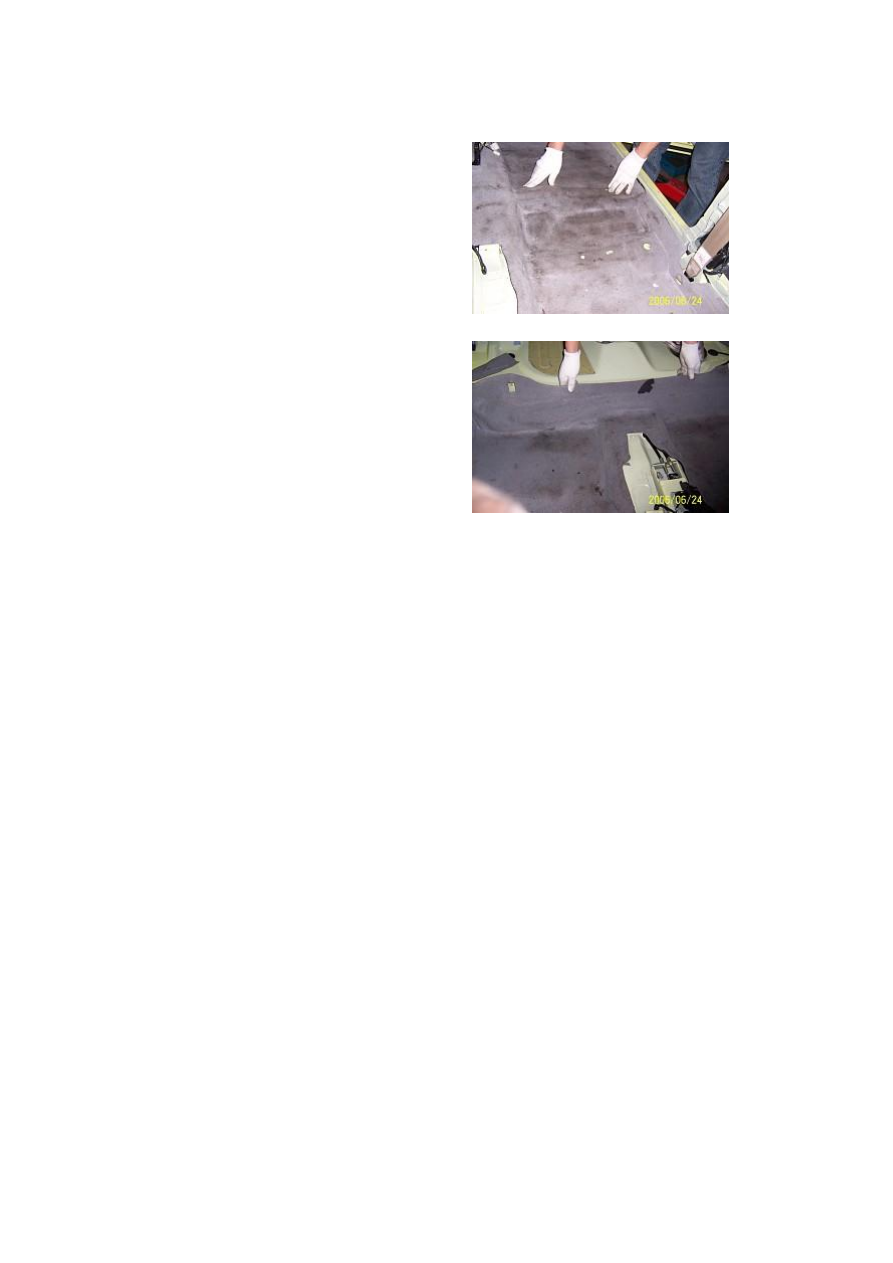

2.3.  Lay  the  right  central  rear  part  of  carpet

according  to  the  shape  of  the  vehicle  bottom,

and  reveal  the  installation  holes  of  front  right

rear seat and lay the carpet reliably.









2.4.  Lay  well  the  rear  part  of  carpet  according

to the shape of vehicle bottom.












V. Removal of Cushion Pad

1. Removal Step

1.1. Disassemble the carpet (See disassembly of

carpet)





1.2. Take off all cushion pads.











24



2. Installation Step

2.1. The installing steps are reverse to those for

removal.

2.2. Precautions on reassembly of cushion pad:

2.2.1.  Take  out  the  connector  harness  from  the

seat  and  rear  oxygen  sensors  when  the  cushion

pad is laid.

2.2.2.  Make  the  shock  absorber  lower  surface

joint tightly with plate work.







25

Chapter 3    Removal and Maintenance of Door

I. Disassembly/Reassembly and Maitenance of Front Door

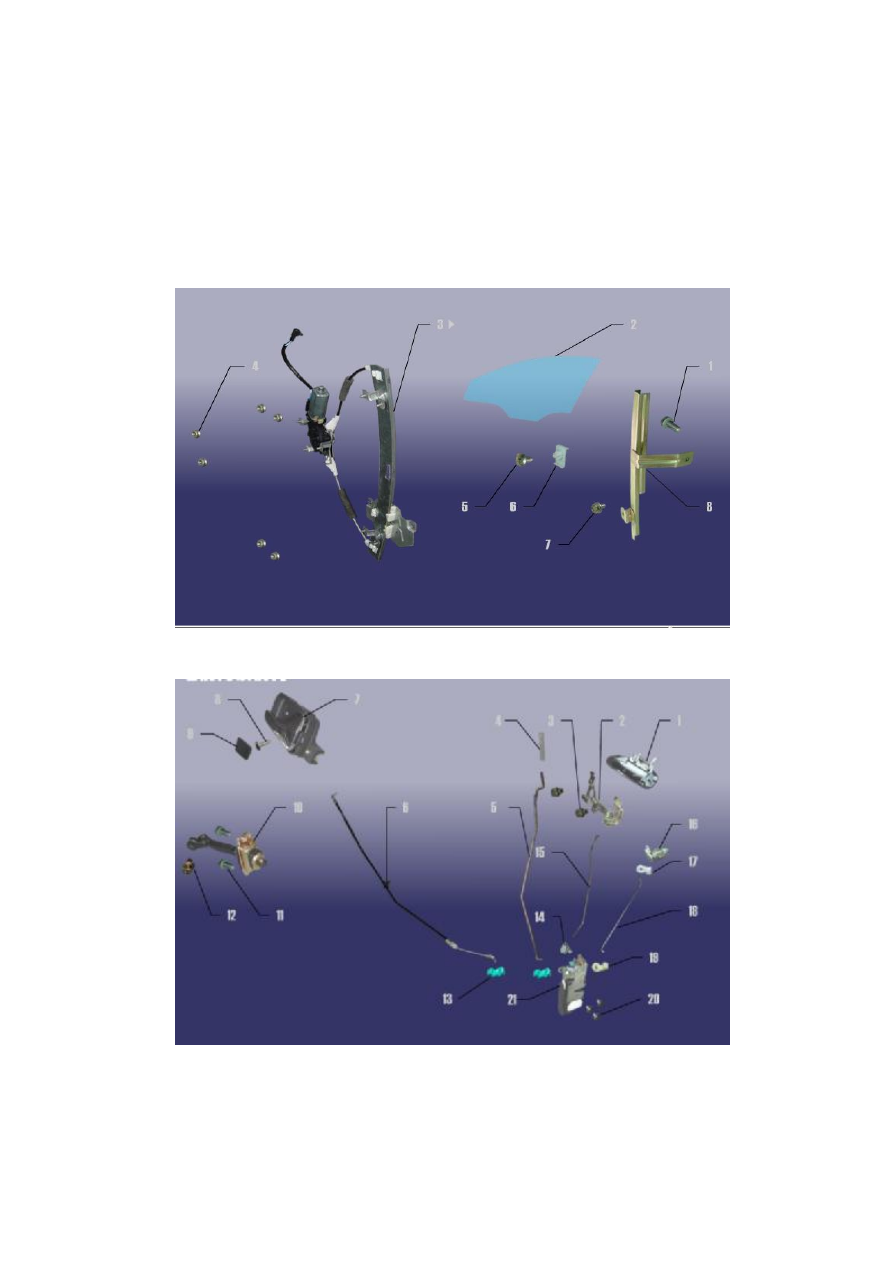

1. System Composition Diagram





































































26

2. Preparation

Tools:

right-angled

screwdriver,

cross

screwdriver, 7#, 10# and 13# sleeves, plier.

3. Precautions

3.1  Please  wear  necessary  labor  protection

supplies to avoid accidents.

3.2 Power off accumulator to avoid damage the

electrical units.

3.3  Use  the  correct  method  to  disassemble  and

assemble the glass to avoid damage.

4. Disassembly/Reassembly Step

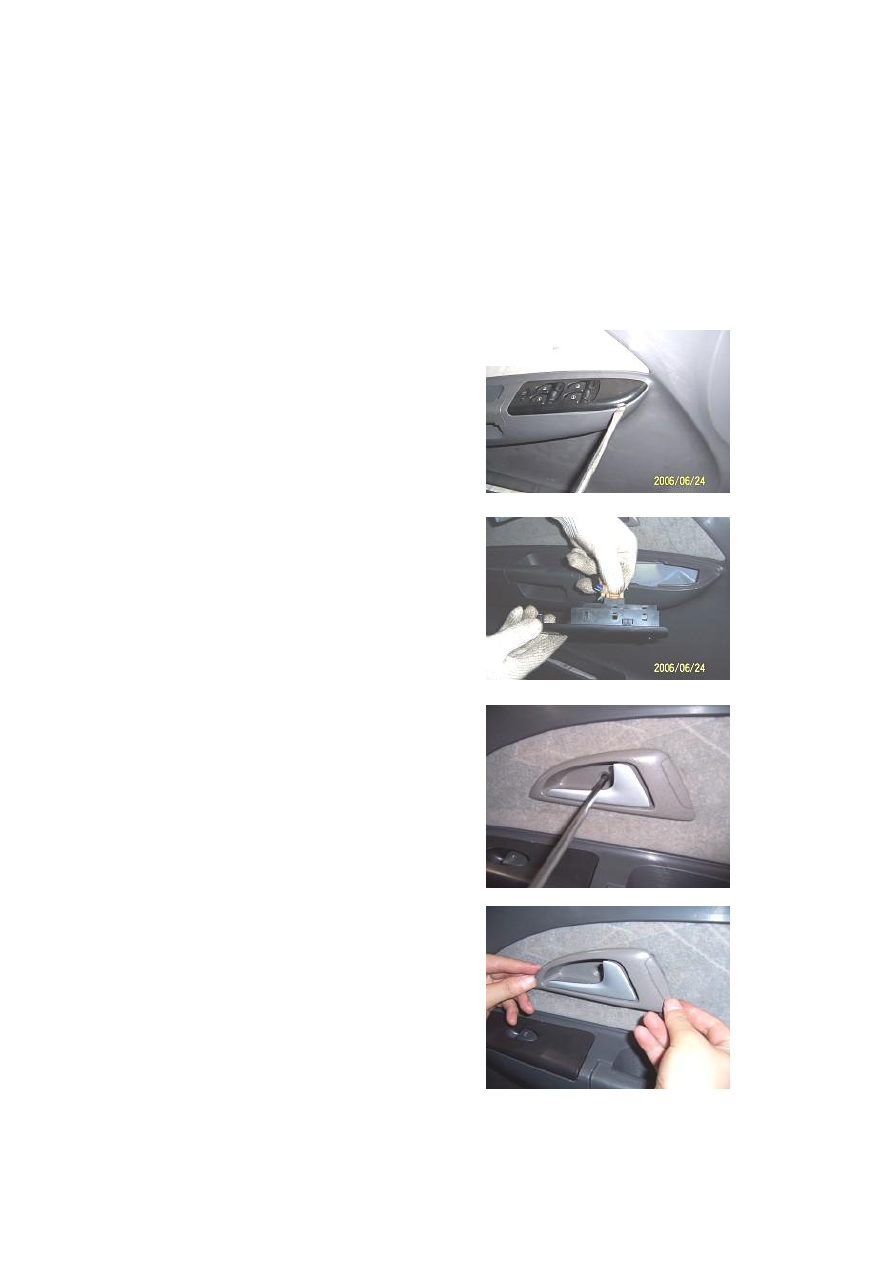

4.1.  Unclench  the  protecting  cover  of  glass

drive switch on the  door inner guard plate with

a right-angled screwdriver.





4.2. Pull out the connector from the glass drive

switch by hand..





4.3. Unscrew the fix screws of front  door inner

handle with a cross screwdriver.















4.4.  Take  off  the  inner  handle  frame  by  both

hands.















27

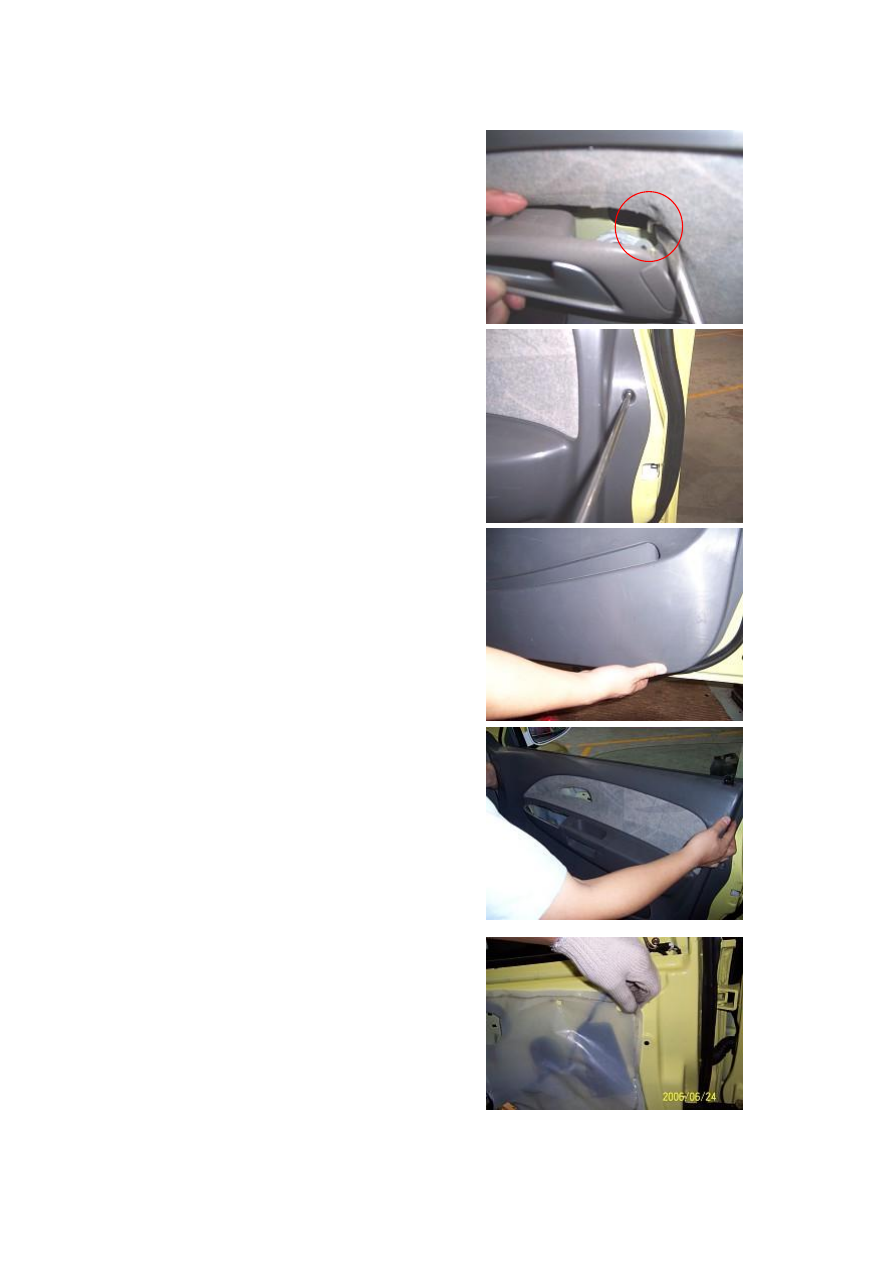

4.5.  Separate  the  inner  bar  from  the  inner

handle with a right-angled screwdriver.













4.6. Remove the fix screws from the front door

inner guard plate with a cross screwdriver.















4.7. Lift up the door inner guard plate from the

lower to upper by both hands.















4.8. Directly take out the door inner guard plate

by both hands.













4.9.  Tear  down  front  door  water-proof  plastic

clothing.















28

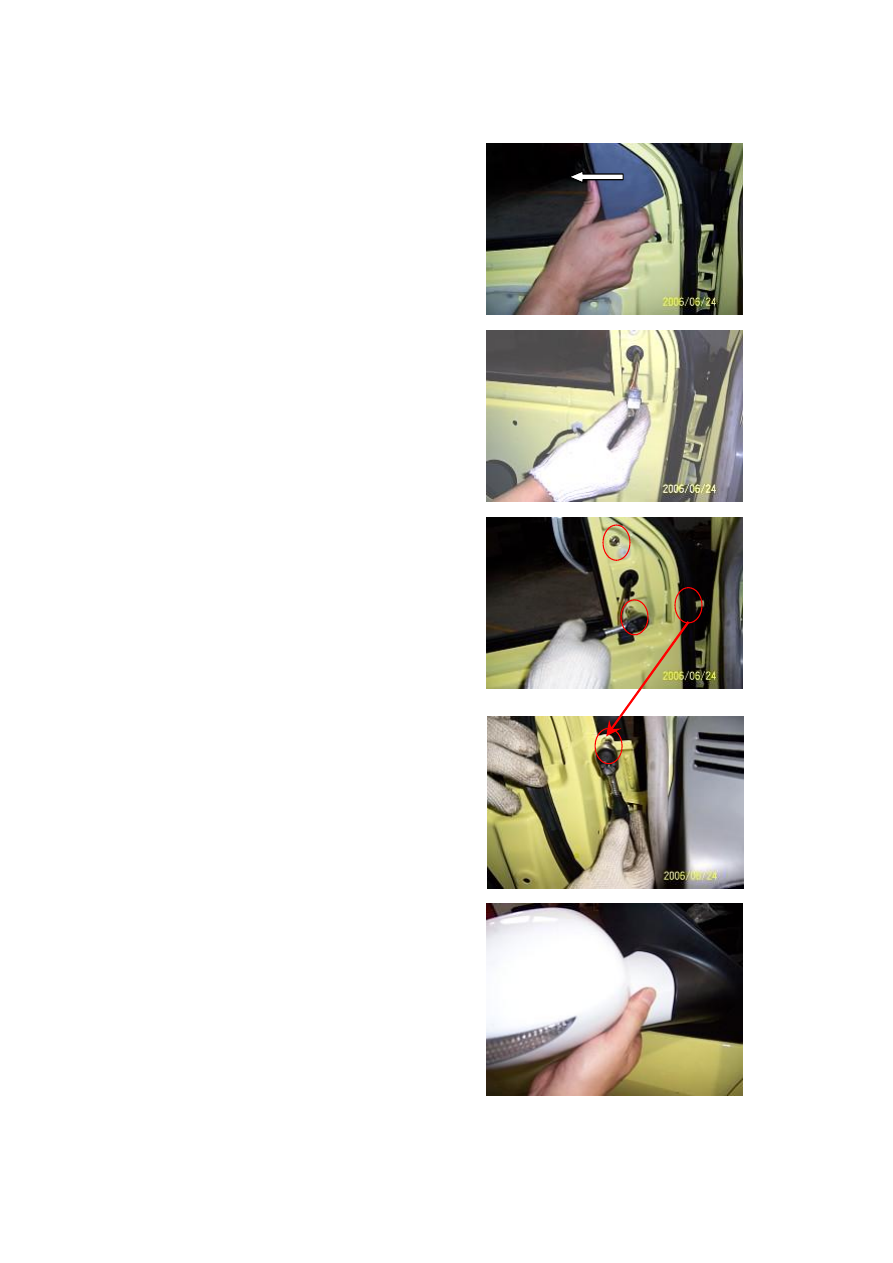

4.10.  Take  off  the  interior  set  square  of  the

exterior rear-view mirror by hand.













4.11.  Pull  out  the  connector  of  the  exterior

rear-view mirror by hand.













4.12. Remove three fix screws from the exterior

rear-view mirror with a sleeve.













4.13 Remove three fix screws from the exterior

rear-view mirror with a sleeve.

















4.14 Take off the exterior rear-view mirror assy

by hand.















29

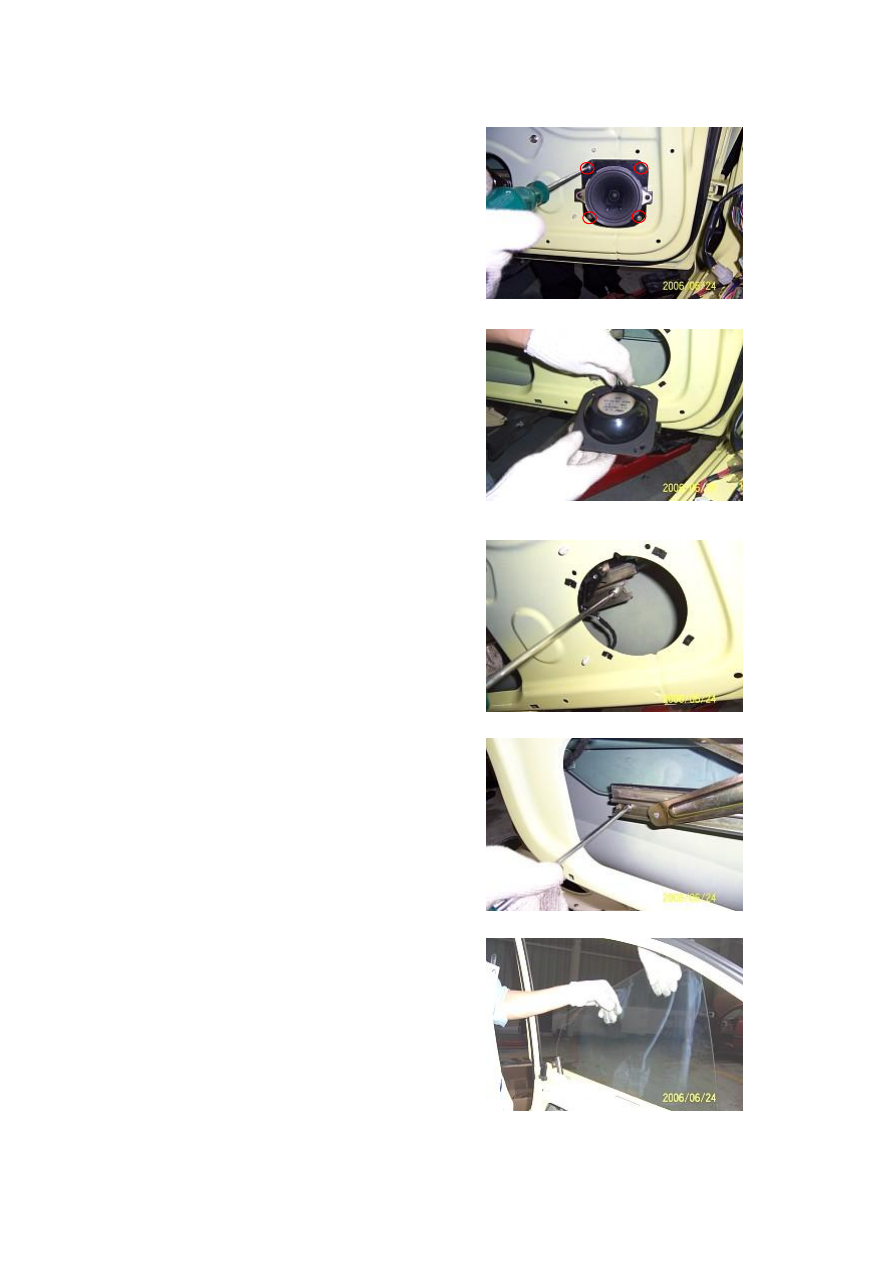

4.15.  Unscrew  four  fixing  screws  from  front

door sound box by cross head screwdriver.

Take out sound box assy.











4.16  Pull  out  the  connector  of  the  front  door

sound box.













4.17  Reinsert  the  glass  drive  switch  into  the

harness, and descend the front door glass down

to its lowest position.

4.18.  Loose  two  fixing  screws  on  the  glass  by

cross head screwdriver.

And take out the glass assembly.

Torque: 4.5±0.5 N.m.

























4.19  When  the  glass  assy  is  being  taken,  erect

the glass assy so as to easily take off it.















30

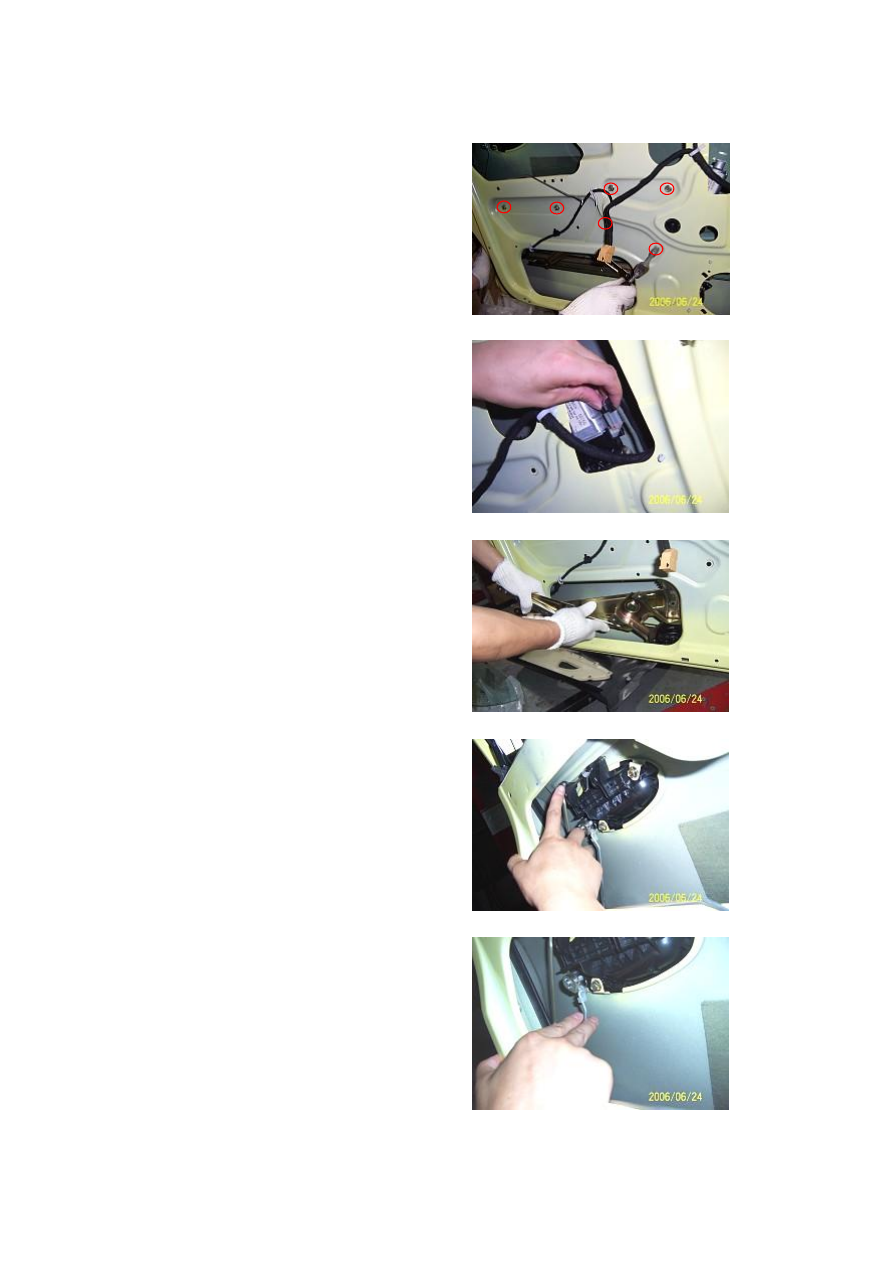

4.20 Remove six  fixing bolts from the window

glass regulator with a 10# sleeve.

Torque: 9±1 N·m.











4.21  Pull  out  the  connector  of  window  glass

regulator by hand.















4.22 Take off the window glass regulator assy.















4.23  Separate  the  upper  fixing  clips  of  front

door lock core rod from the lock by hand.















4.24  Separate  the  lower  fixing  clips  of  front

door lock core rod from the lock by hand.













31

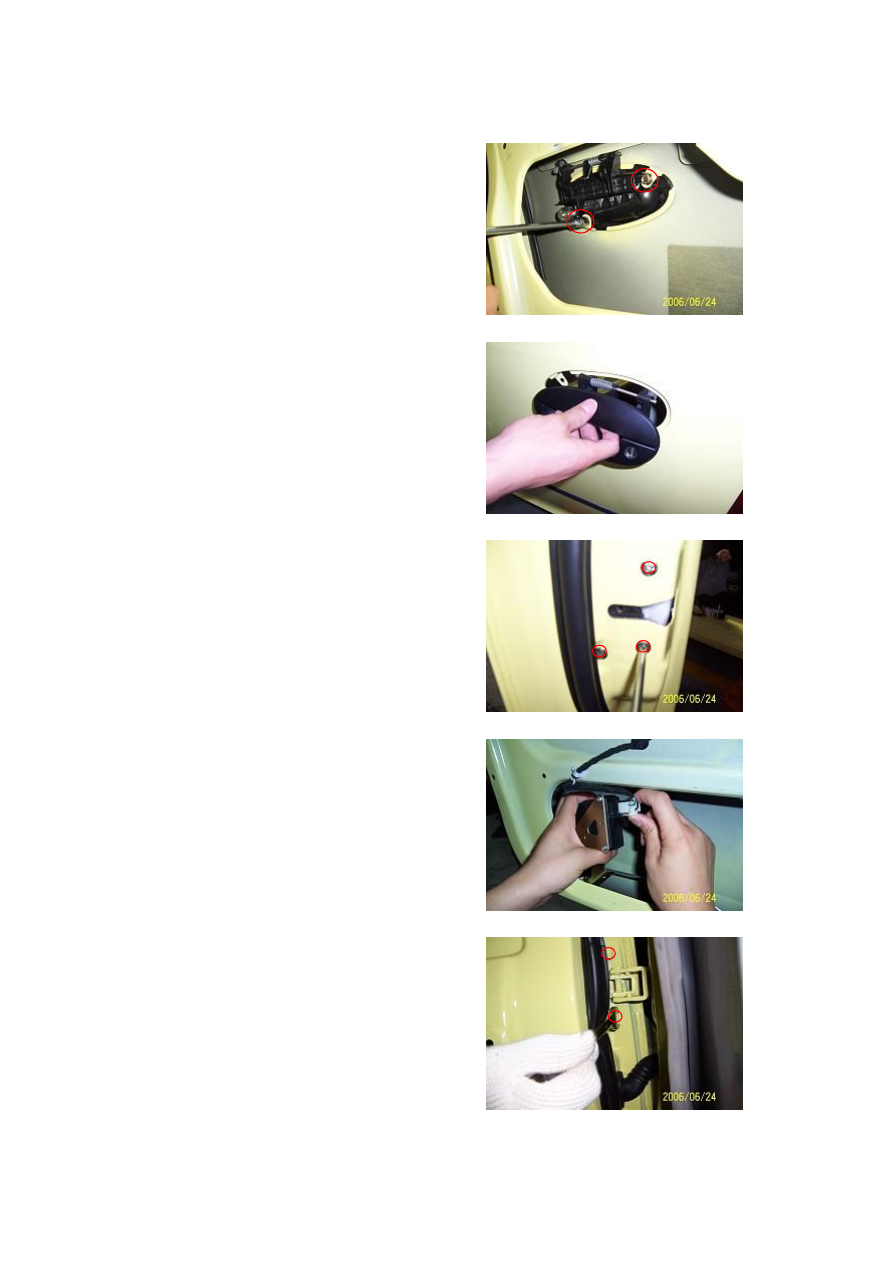

4.25  Loosen  the  fix  screws  of  front  door

exterior handle with a sleeve.













4.26. Take out lock core and handle assy.















4.27  Remove  three  fix  screws  from  the  front

door lock core with a cross screwdriver.

Installation torque: 9±1 Nm













4.28  Pull  out  the  fastener  connector  and  then

take off the fastener.















4.29  Loosen  two  upper  fixing  bolts  of  front

door hinge from the door with a 13# wrench.

Torque: 36±4N.m.











32

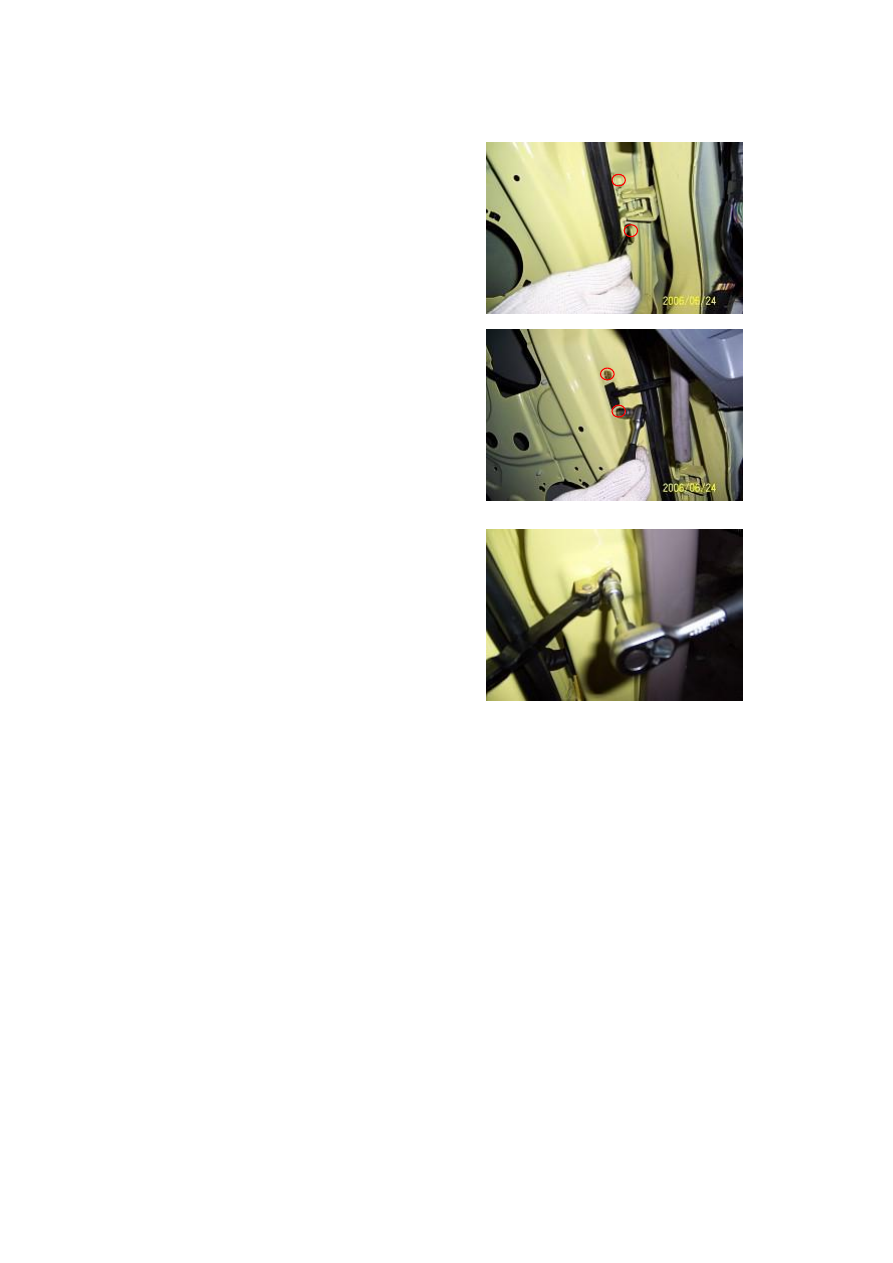

4.30  Loosen  two  lower  fixing  bolts  of  front

door hinge from the door with a 13# wrench.

Torque: 36±4N.m.











4.31  Remove  the  fixing  bolts  of  door  limiter

from the door with a 10# sleeve.

Torque: 10±1 N.m













4.32  Remove  the  fixing  bolts  of  door  limiter

from the body with a 10# sleeve, and then take

off the door limiter.

Torque: 10±1 N.m











4.33 Pull out the door harness, and then take off

the door body.
