Chery Tiggo 5 (T21). Manual - part 224

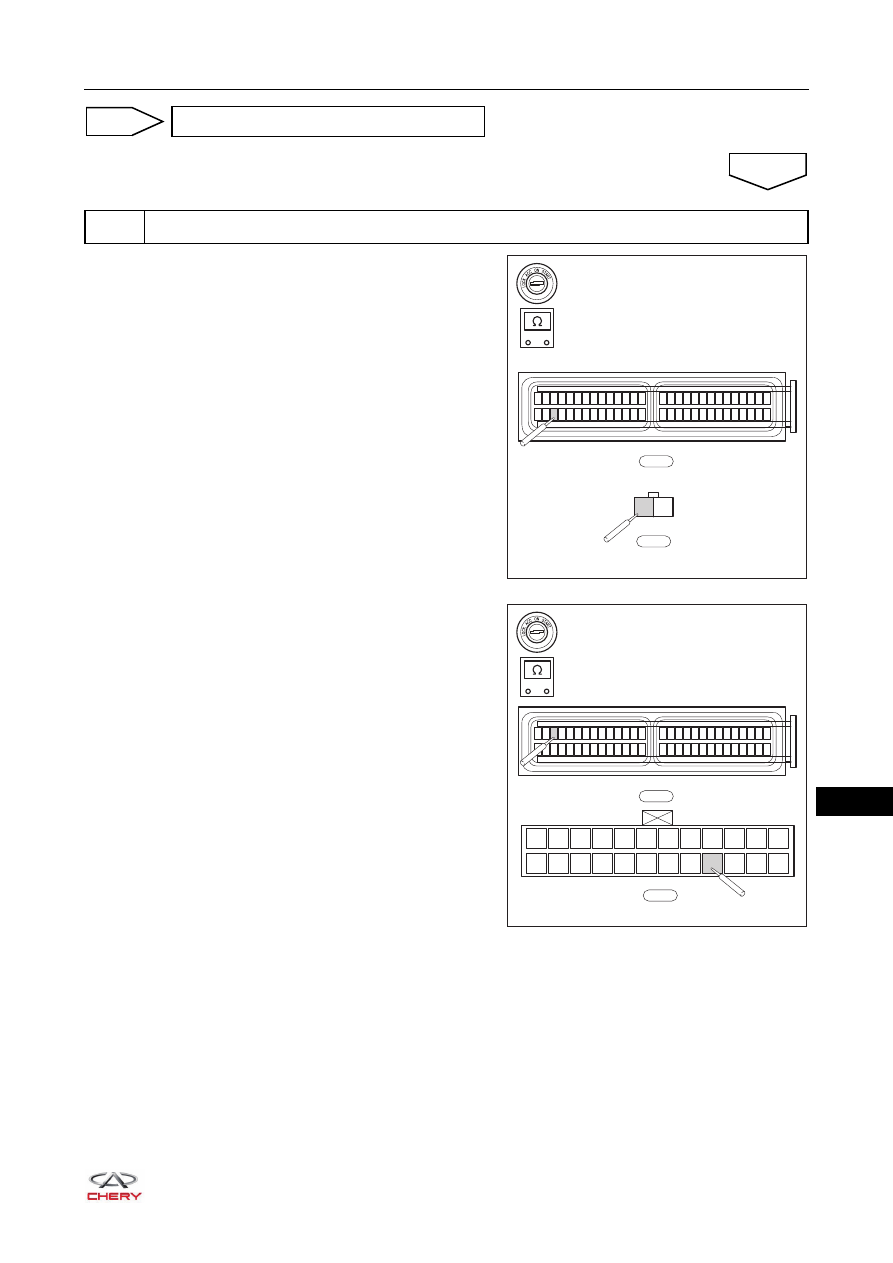

18–

85

18

a. Turn ignition switch to LOCK and disconnect the negative

battery cable.

b. Disconnect the connectors E-029, E-030, E-066, E-069

and E-076.

c. Check for continuity between terminal 3 of connector

E-030 and terminal J2 of connector E-066.

d. Check for continuity between terminal 31 of connector

E-030 and terminal F16 of connector E-069.

Repair fault

NG

2

Check engine compartment wire harness

OK

-

+

RT21181100

E-030

29 30 31 32 33 34 35 36 37 38 39 40 41 42

1 2 3 4 5 6 7 8 9 10 11 12 13 14

43 44 45 46 47 48 49 50 51 52 53 54 55 56

15 16 17 18 19 20 21 22 23 24 25 26 27 28

E-066

J2

J1

-

+

RT21181110

E-030

29 30 31 32 33 34 35 36 37 38 39 40 41 42

1 2 3 4 5 6 7 8 9 10 11 12 13 14

43 44 45 46 47 48 49 50 51 52 53 54 55 56

15 16 17 18 19 20 21 22 23 24 25 26 27 28

E-069

F12

F24

F11

F23

F10

F22

F9

F21

F8

F20

F7

F19

F6

F18

F5

F17

F4

F16

F3

F15

F2

F14

F1

F13

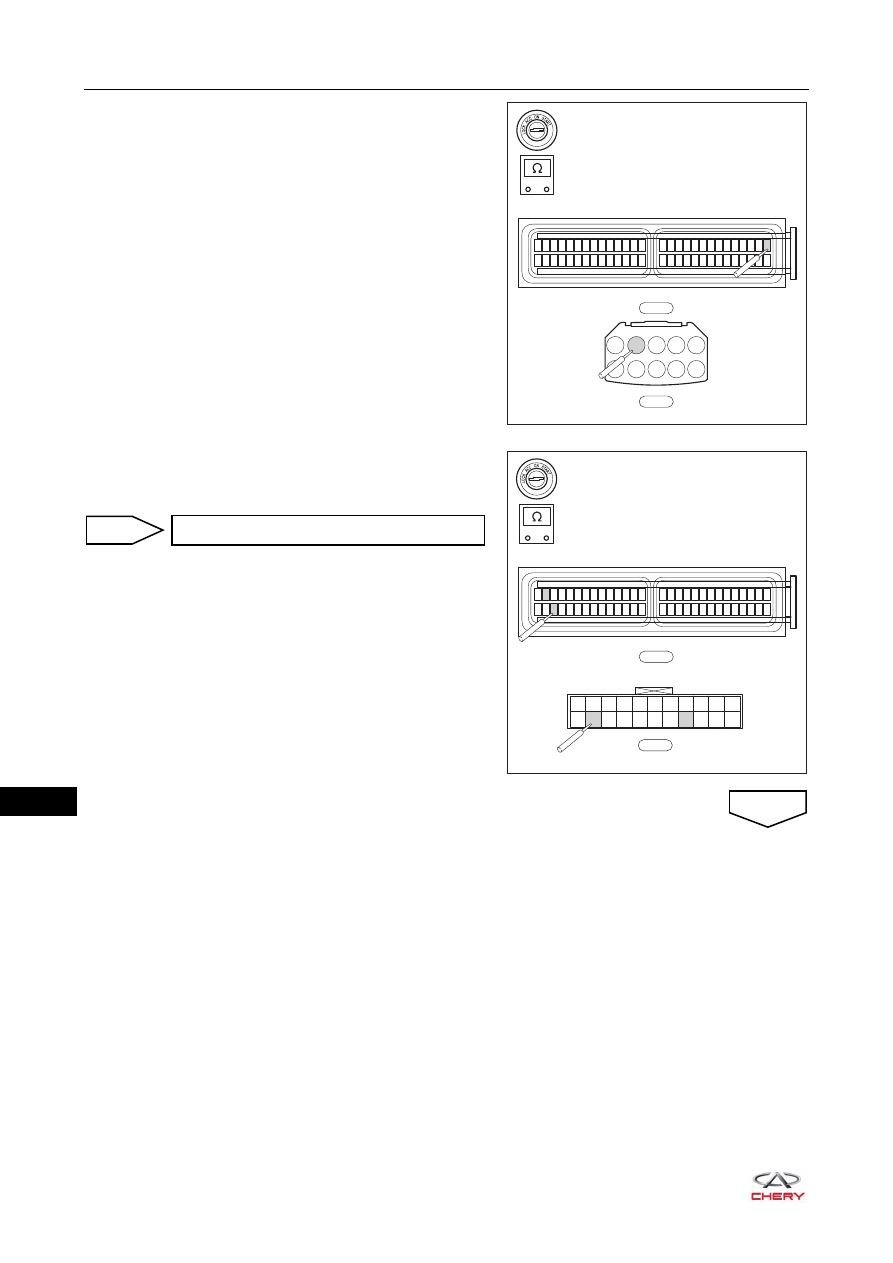

18–

86

18

e. Check for continuity between terminal 56 of connector

E-030 and terminal A2 of connector E-069.

f. Check for continuity between terminals 3 and 30 of

connector E-030 and terminals 15 and 21 of connector
E-029.

-

+

RT21181120

E-030

29 30 31 32 33 34 35 36 37 38 39 40 41 42

1 2 3 4 5 6 7 8 9 10 11 12 13 14

43 44 45 46 47 48 49 50 51 52 53 54 55 56

15 16 17 18 19 20 21 22 23 24 25 26 27 28

E-076

A1

A2

A3

A4

A5

A6

A7

A8 A9 A10

RT21181160

E-030

29 30 31 32 33 34 35 36 37 38 39 40 41 42

1 2 3 4 5 6 7 8 9 10 11 12 13 14

43 44 45 46 47 48 49 50 51 52 53 54 55 56

15 16 17 18 19 20 21 22 23 24 25 26 27 28

-

+

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

E-029

Repair or replace failed circuit

NG

OK

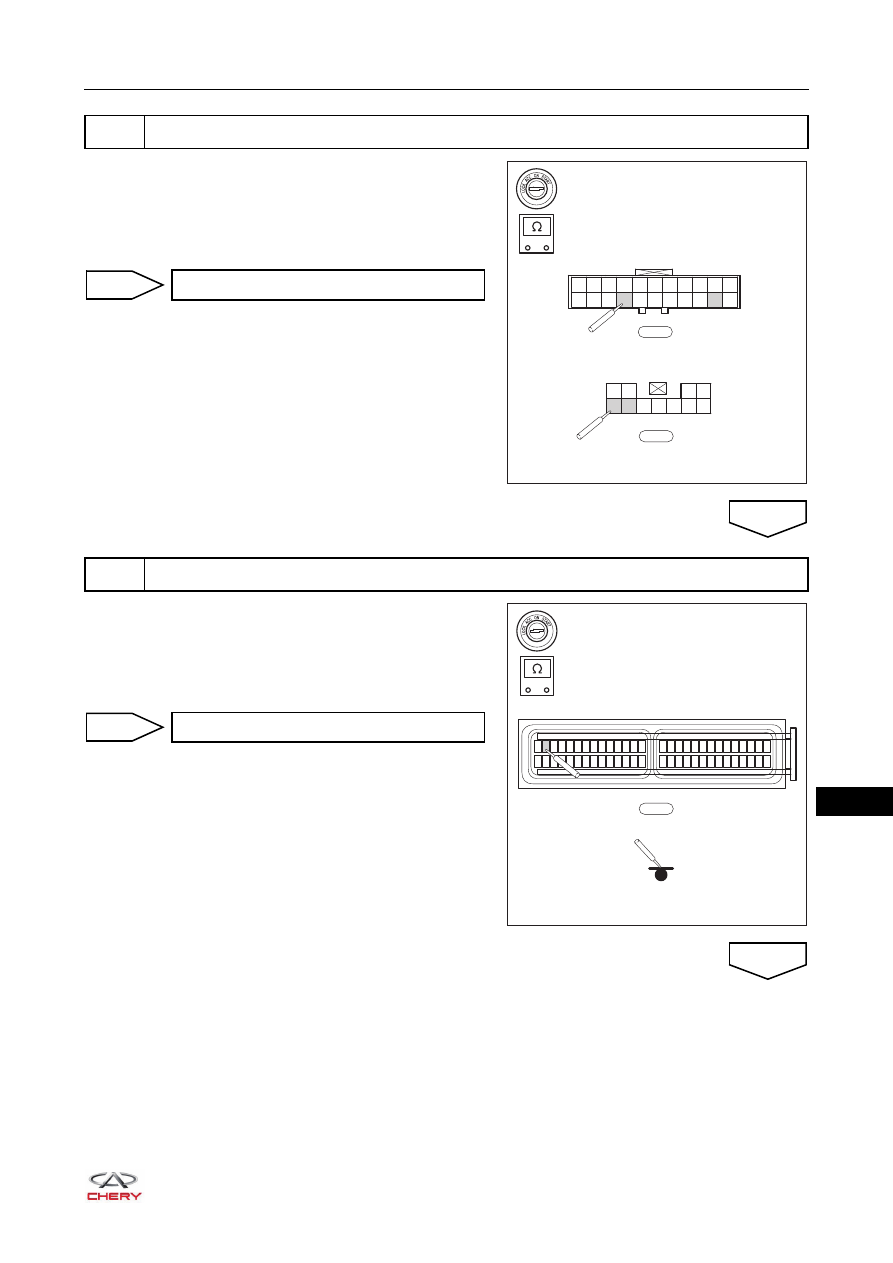

18–

87

18

a. Turn ignition switch to LOCK and disconnect the negative

battery cable.

b. Disconnect the wire harness connector B-054 and B-004.
c. Check for continuity between terminals 15 and 21 of

connector B-054 and terminals 6 and 7 of connector B-004.

a. Turn ignition switch to LOCK and disconnect the negative

battery cable.

b. Disconnect the wire harness connector E-030.
c. Check for continuity between terminal 30 of wire harness

connector E-030 and ground.

3

Check body wire harness

RT21181170

-

+

1

2

3

4

5

6

7

8

9 10 11

12 13 14 15 16 17 18 19 20 21 22

B-054

1

8

9

10

11

2

3

4

5

6

7

B-004

Repair or replace failed circuit

NG

4

Check for continuity between transmission wire harness E-030 and ground

OK

-

+

RT21181180

E-030

29 30 31 32 33 34 35 36 37 38 39 40 41 42

1 2 3 4 5 6 7 8 9 10 11 12 13 14

43 44 45 46 47 48 49 50 51 52 53 54 55 56

15 16 17 18 19 20 21 22 23 24 25 26 27 28

Repair or replace failed circuit

NG

OK

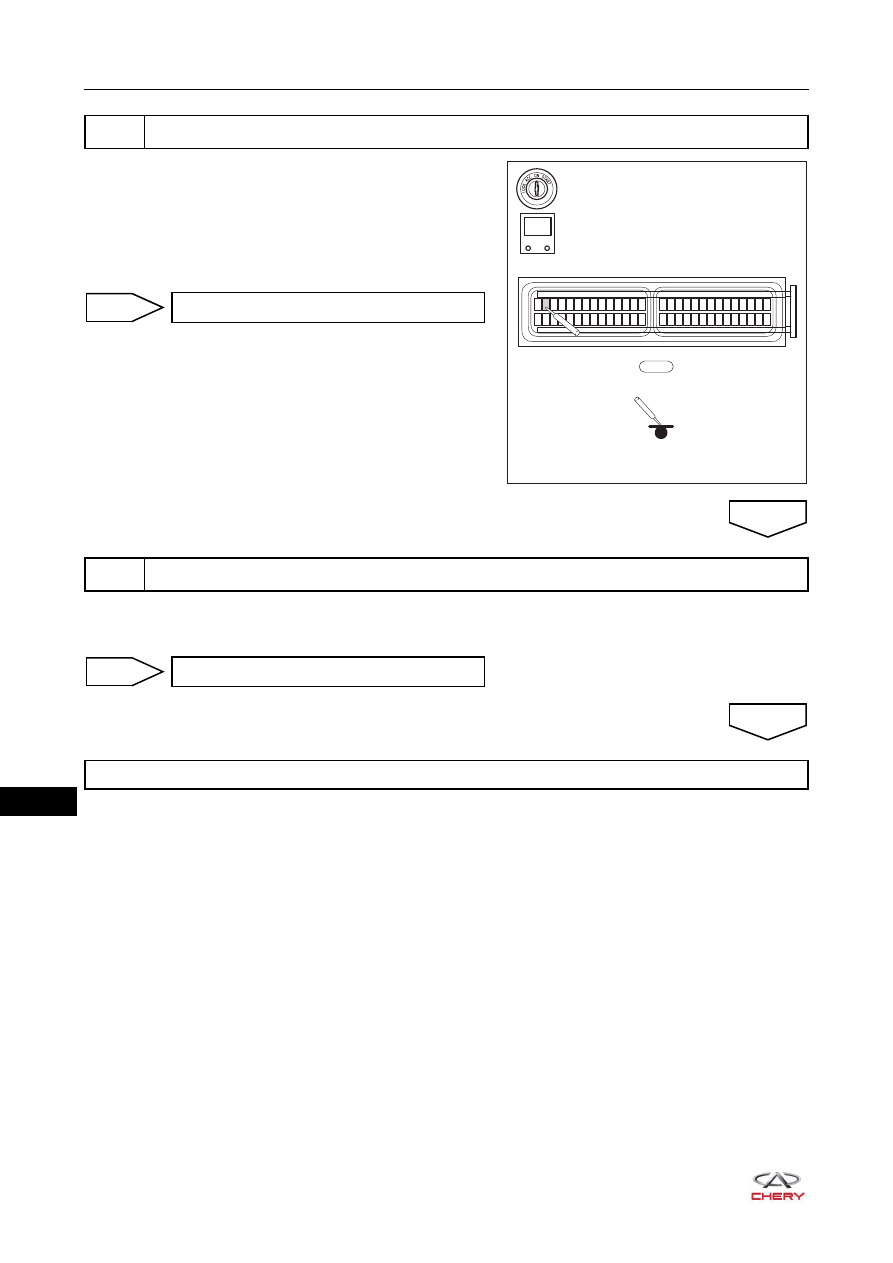

18–

88

18

a. Turn ignition switch to LOCK and disconnect the negative

battery cable.

b. Disconnect the wire harness connector E-030.
c. Connect the negative battery cable.
d. Check if the terminal 30 of wire harness connector E-030

is short to power.

a. Using X-431 3G diagnostic tester, select Read Code.
b. Check if DTC P0928, P0930 or P0931 still exists.

5

Check if transmission wire harness connector E-030 is short to power

RT21181190

E-030

29 30 31 32 33 34 35 36 37 38 39 40 41 42

1 2 3 4 5 6 7 8 9 10 11 12 13 14

43 44 45 46 47 48 49 50 51 52 53 54 55 56

15 16 17 18 19 20 21 22 23 24 25 26 27 28

-

+

V

Repair or replace failed circuit

NG

6

Check for DTC

OK

Replace gear shift mechanism

NG

System is normal

OK
