Chery Tiggo 5 (T21). Руководство по ремонту - часть 456

40-

10

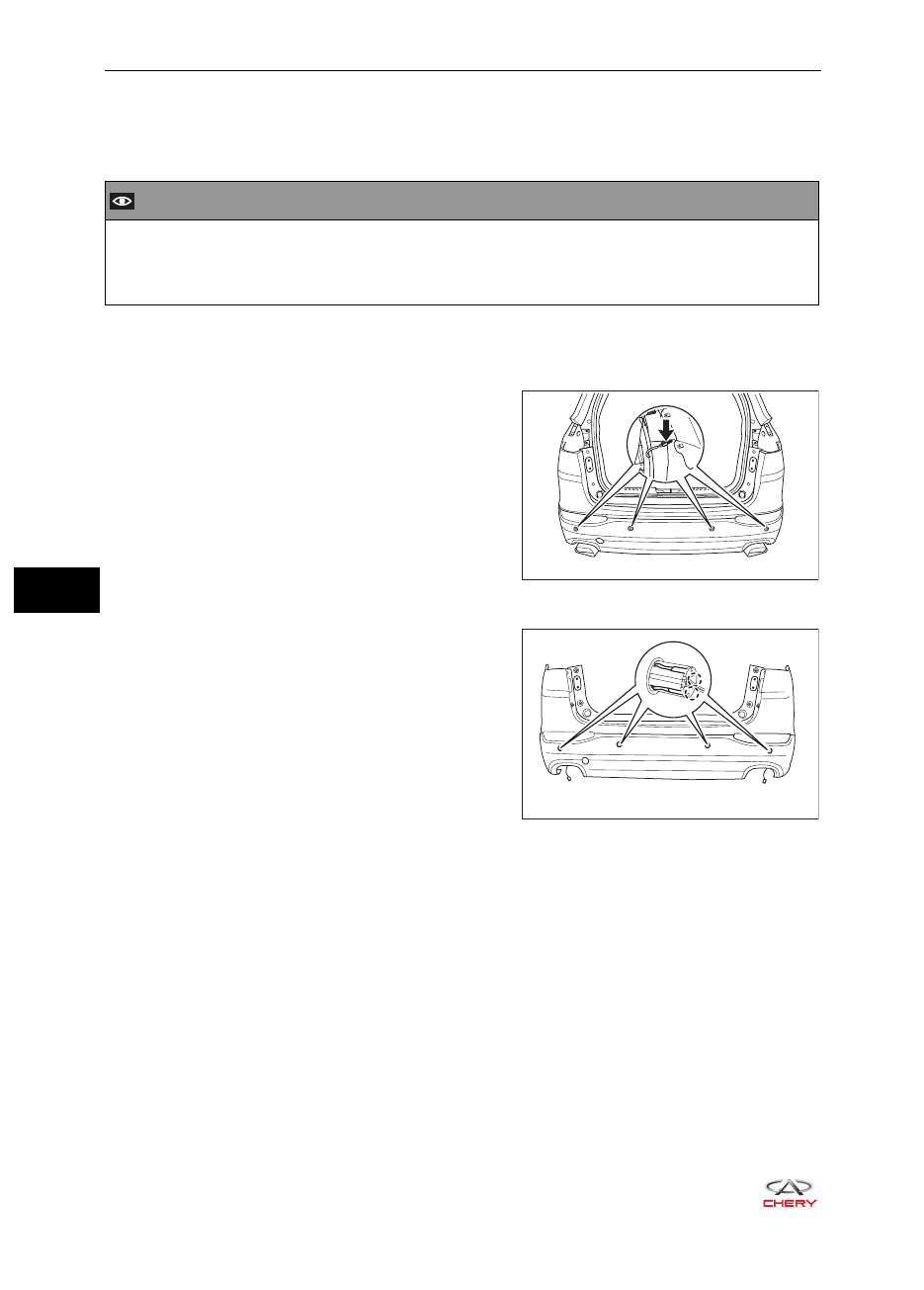

40 - СИСТЕМА ПОМОЩИ ПРИ ДВИЖЕНИИ ЗАДНИМ ХОДОМ

ОБСЛУЖИВАНИЕ НА АВТОМОБИЛЕ

Датчики системы помощи при движении задним ходом

Снятие

 ВНИМАНИЕ

Во избежание несчастных случаев при снятии датчика системы помощи при движении задним



•

ходом требуется надевать средства защиты для обеспечения безопасности.
Будьте осторожны при снятии датчика системы помощи при движении задним ходом, чтобы не



•

повредить датчик этой системы.

1.   Выключите все электрооборудование и выключите зажигание.
2.   Отсоедините «отрицательный» провод аккумуляторной батареи.
3.   Снимите задний бампер в сборе (см. с. 48-30).
` К

СВЕДЕНИЮ:



При снятии заднего бампера следует отсоединить
разъем (указан стрелкой) датчика системы помо-
щи при движении задним ходом.

4.  Снимите датчик системы помощи при движении

задним ходом.

a.   ажмите защелки датчика системы помощи при

движении задним ходом.

b.   Снимите датчик системы помощи при движе-

нии задним ходом с заднего бампера.

RT21400060

RT21480422

40-

11

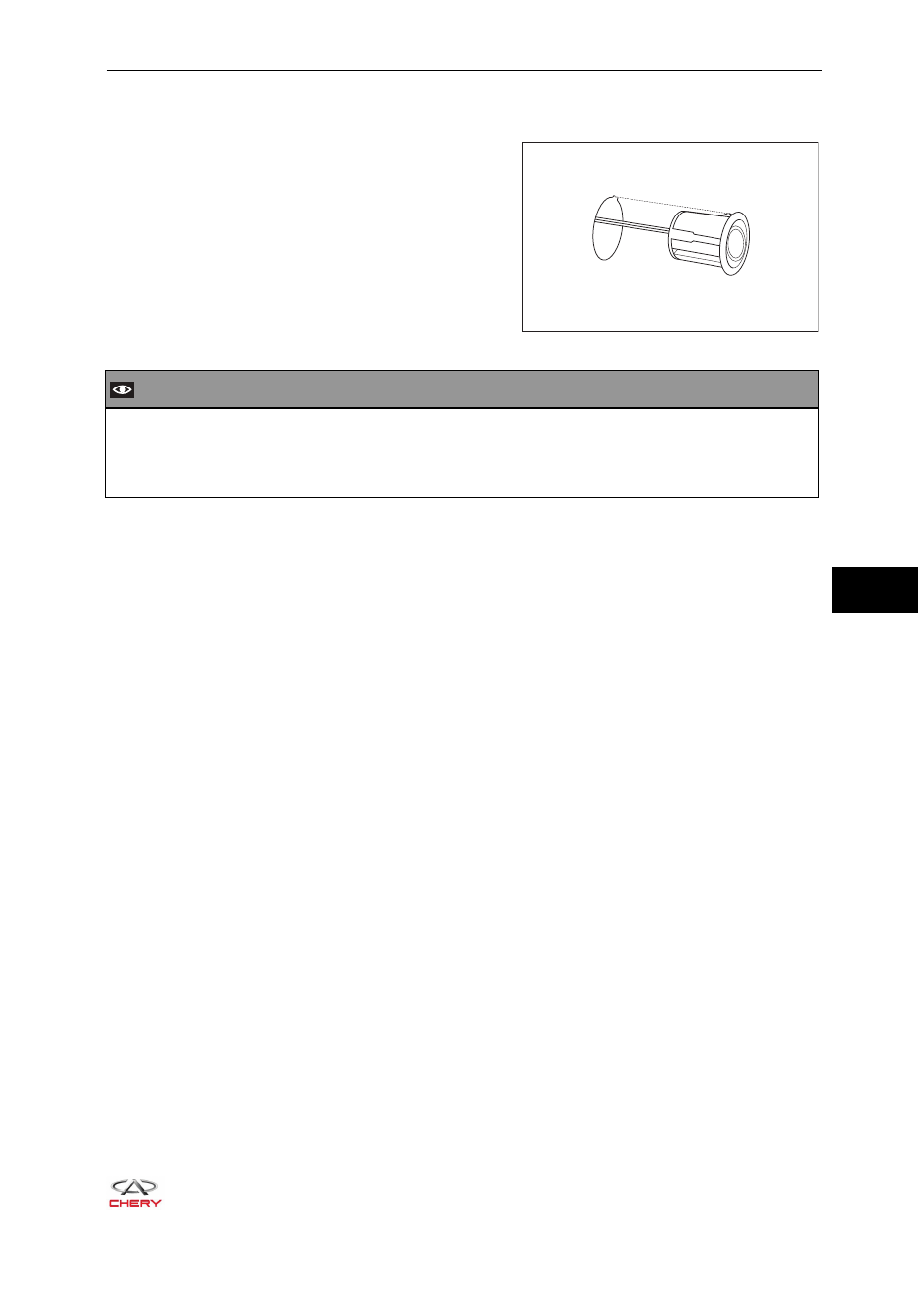

40 - СИСТЕМА ПОМОЩИ ПРИ ДВИЖЕНИИ ЗАДНИМ ХОДОМ

Установка

Установка должна производиться в порядке, обратном снятию.

К СВЕДЕНИЮ:
При установке датчика системы помощи при движении
задним ходом совместите выступ на конце этого датчи-
ка с вырезом на заднем бампере и затем надежно уста-
новите датчик, как показано на рисунке.

 ВНИМАНИЕ

При установке датчика системы помощи при движении задним ходом установите разъем на



•

место.
После установки датчика системы помощи при движении задним ходом проверьте нормальную



•

работу этой системы.

RT21400030

40-

12

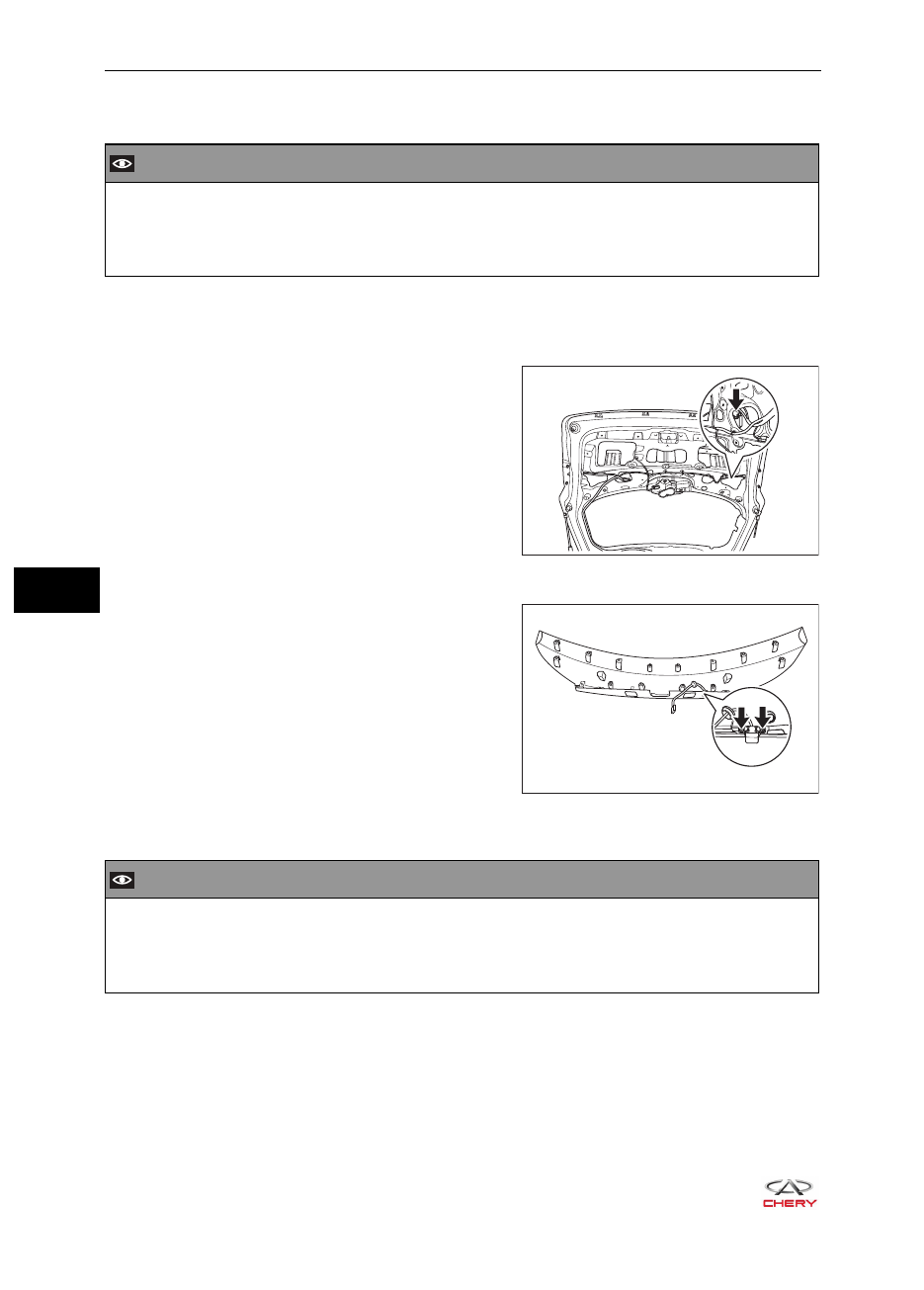

40 - СИСТЕМА ПОМОЩИ ПРИ ДВИЖЕНИИ ЗАДНИМ ХОДОМ

Камера системы заднего обзора

Снятие

 ВНИМАНИЕ

Во избежание несчастных случаев при снятии камеры системы заднего обзора требуется на-



•

девать средства защиты для обеспечения безопасности.
При снятии камеры системы заднего обзора следует приложить соответствующее усилие.



•

Не следует действовать грубо.

1.   Выключите все электрооборудование и выключите зажигание.
2.   Отсоедините «отрицательный» провод аккумуляторной батареи.
3.   Снимите обивку двери багажного отделения (см. с. 47-47).

 К

СВЕДЕНИЮ:



При снятии обивки двери багажного отделения
следует отсоединить разъем (указан стрелкой)
камеры системы заднего обзора.

4.   Снимите камеру системы заднего обзора.

a.   Отверните 2 винта крепления (указаны стрел-

кой) камеры системы заднего обзора и сними-
те камеру системы заднего обзора.
(Момент затяжки: 6 ± 0,1 Н·м)

Установка

Установка должна производиться в порядке, обратном снятию.

 ВНИМАНИЕ

При установке камеры системы заднего обзора затяните винты крепления указанным момен-



•

том.
При установке камеры системы заднего обзора присоедините разъем.



•

После установки камеры системы заднего обзора проверьте нормальную работу этой камеры.



•

RT21370260

RT21400040

40-

13

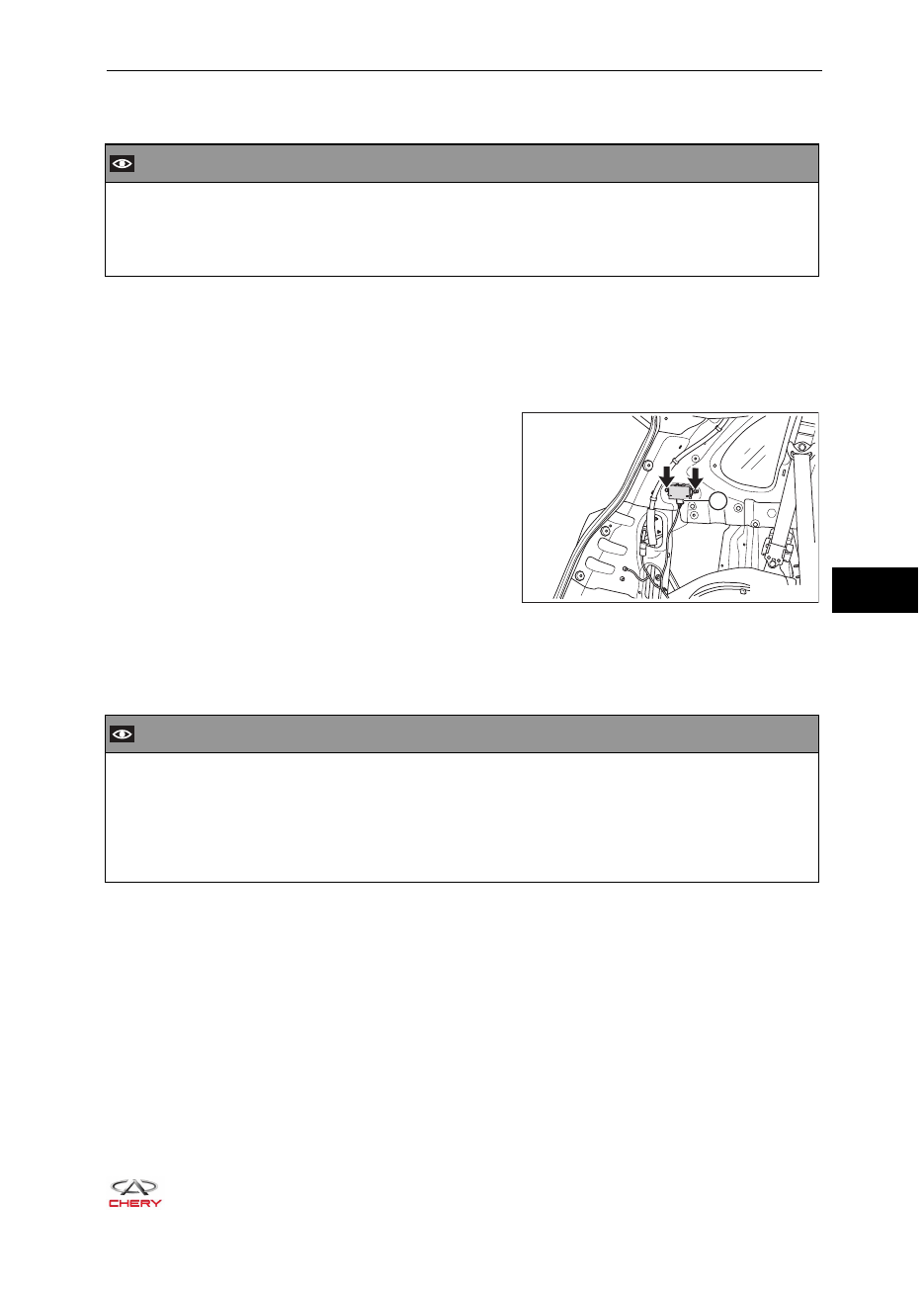

40 - СИСТЕМА ПОМОЩИ ПРИ ДВИЖЕНИИ ЗАДНИМ ХОДОМ

Блок управления системой помощи при движении задним ходом

Снятие

 ВНИМАНИЕ

Во избежание несчастных случаев при снятии блока управления системой помощи при движе-



•

нии задним ходом требуется надевать средства защиты для обеспечения безопасности.
При снятии блока управления системой помощи при движении задним ходом следует прила-



•

гать соответствующее усилие. Не следует действовать грубо.

1.   Выключите все электрооборудование и выключите зажигание.
2.   Отсоедините «отрицательный» провод аккумуляторной батареи.
3.   Снимите нижнюю обивку задней стойки кузова (см. с. 49-23).
4.   Снимите верхнюю обивку задней стойки кузова (см. с. 49-26).
5.   Снимите блок управления системой помощи при движении задним ходом.

a.   Отсоедините разъем (1) блока управления си-

стемой помощи при движении задним ходом.

b.   Отверните 2 болта крепления (указаны стрел-

кой) блока управления системой помощи при
движении задним ходом к кузову и снимите
блок управления системой помощи при дви-
жении задним ходом.
(Момент затяжки: 5 ± 1 Н·м)

Установка

Установка должна производиться в порядке, обратном снятию.

 ВНИМАНИЕ

При установке блока управления системой помощи при движении задним ходом затягивайте



•

болты крепления указанным моментом.
При установке блока управления системой помощи при движении задним ходом установите



•

разъем на место.
После установки блока управления системой помощи при движении задним ходом проверьте



•

нормальную работу это системы.

1

RT21400050
