Chery Tiggo 5 (T21). Руководство по ремонту - часть 444

38-

32

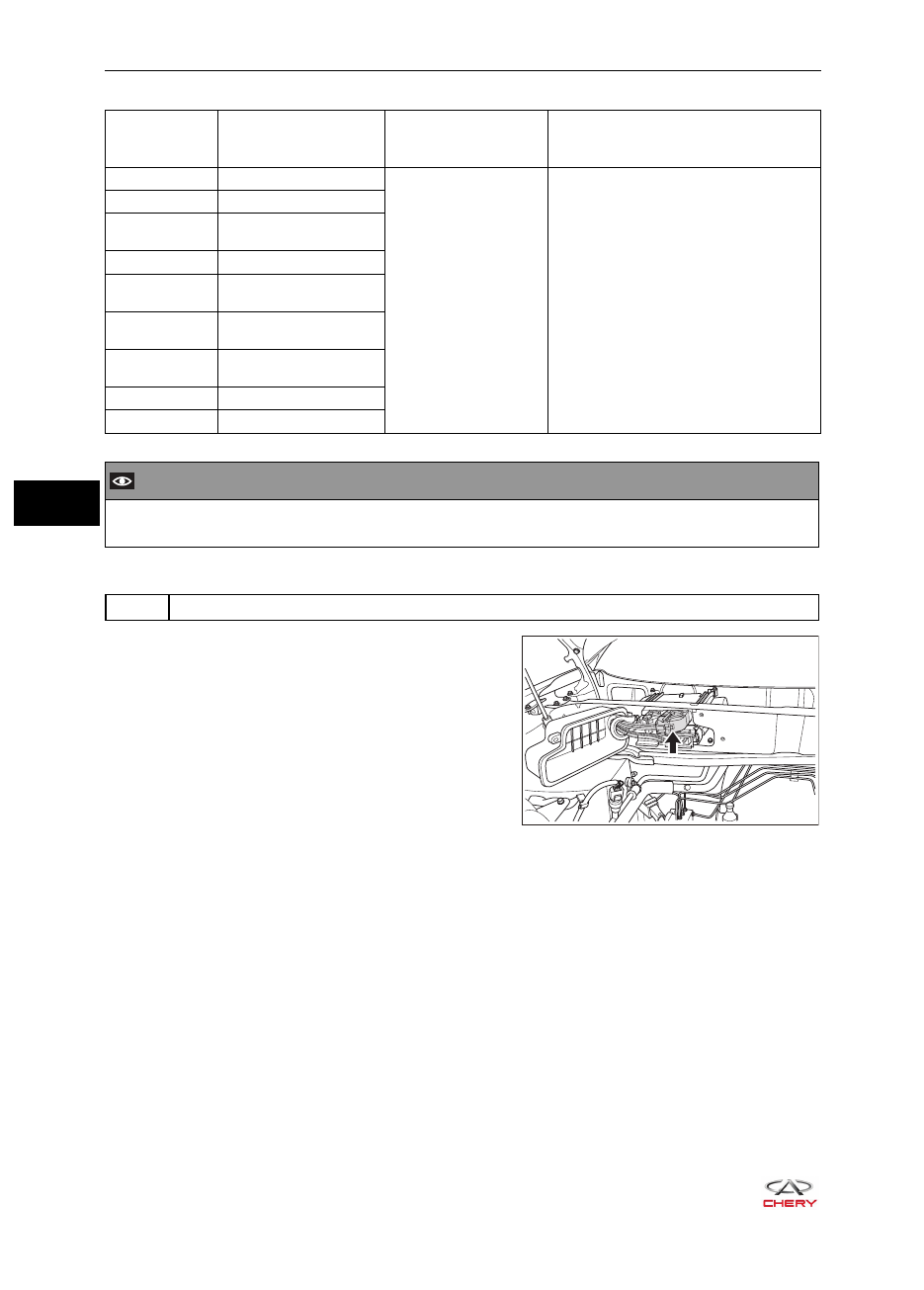

38 - ПАНЕЛЬ ПРИБОРОВ

Логика обнаружения неисправностей при самодиагностике

Диагностиче-

ский код

Описание

диагностического

кода

Условия появления

диагностического

кода

Возможная

причина

U0100-87

Потеря связи с EMS

Замок зажигания

в положении ON

Блок управления двигателем (ECM)



•

Блок управления коробкой передач



•

(TCM)
Блок управления системой ABS



•

Блок управления системой EPS



•

Блок управления системами кузова



•

(BCM)
Блок управления системой SRS



•

Блок управления противоугонной



•

системой
Панель приборов



•

Связь по линии CAN



•

U0101-87

Потеря связи с TCM

U0129-87

Потеря связи
с блоком BSM

U0131-87

Потеря связи с EPS

U0140-87

Потеря связи
с блоком BCM

U0151-87

Потеря связи
с блоком ICM

U0167-87

Потеря связи
с иммобилайзером

U0214-87

Потеря связи с PEPS

U0073-88

Отключение шины CAN

 ВНИМАНИЕ

При выполнении диагностики и проверки цепей всегда обращайтесь к электрической схеме



•

конкретной цепи и данным о компоненте.

Процедура диагностики

1

Проверьте разъем и контакт

a.   Поверните замок зажигания в положение LOCK.
b.   Отсоедините «отрицательный» провод аккумуля-

торной батареи.

c.   Отсоедините разъем E-033 блока управления дви-

гателем (ECM).

d.   Проверьте жгут проводов, разъем и контакты на

наличие деформации, погнутости или поврежде-
ния.

RT21380241

38-

33

38 - ПАНЕЛЬ ПРИБОРОВ

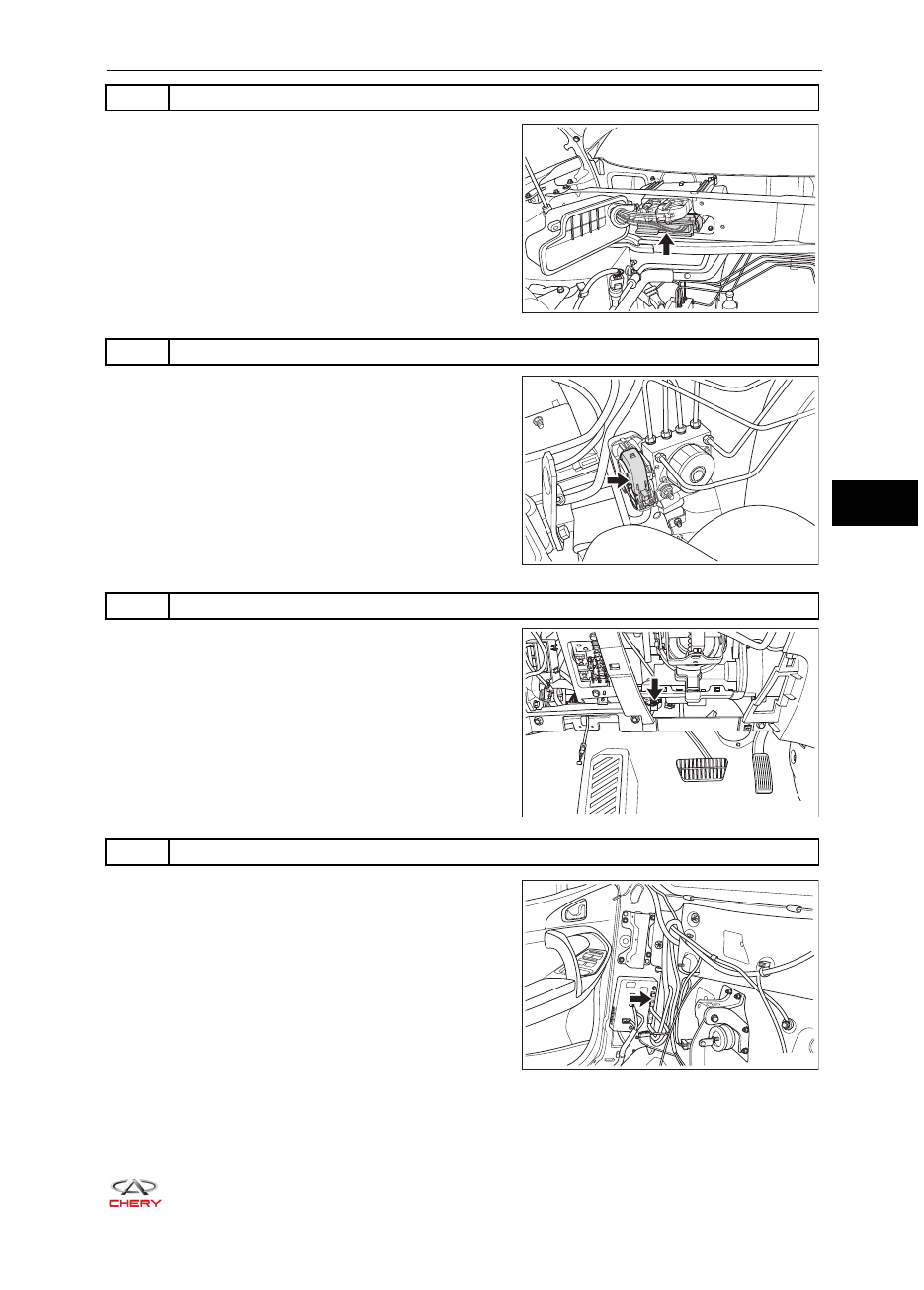

2

Проверьте разъем и контакт

a.   Поверните замок зажигания в положение LOCK.
b.   Отсоедините «отрицательный» провод аккумуля-

торной батареи.

c.   Отсоедините разъем E-030 блока управления ко-

робкой передач (TCM).

d.   Проверьте жгут проводов, разъем и контакты на

наличие деформации, погнутости или поврежде-
ния.

3

Проверьте разъем и контакт

a.   Поверните замок зажигания в положение LOCK.
b.   Отсоедините «отрицательный» провод аккумуля-

торной батареи.

c.   Отсоедините разъем E-085 блока управления си-

стемой ABS.

d.   Проверьте жгут проводов, разъем и контакты на

наличие деформации, погнутости или поврежде-
ния.

4

Проверьте разъем и контакт

a.   Поверните замок зажигания в положение LOCK.
b.   Отсоедините «отрицательный» провод аккумуля-

торной батареи.

c.   Отсоедините разъем I-057 блока управления EPS.
d.   Проверьте жгут проводов, разъем и контакты на

наличие деформации, погнутости или поврежде-
ния.

5

Проверьте разъем и контакт

a.   Поверните замок зажигания в положение LOCK.
b.   Отсоедините «отрицательный» провод аккумуля-

торной батареи.

c.   Отсоедините разъем B-047 блока управления си-

стемами кузова (BCM).

d.   Проверьте жгут проводов, разъем и контакты на

наличие деформации, погнутости или поврежде-
ния.

RT21380240

RT21250070

RT21380080

RT21380242

38-

34

38 - ПАНЕЛЬ ПРИБОРОВ

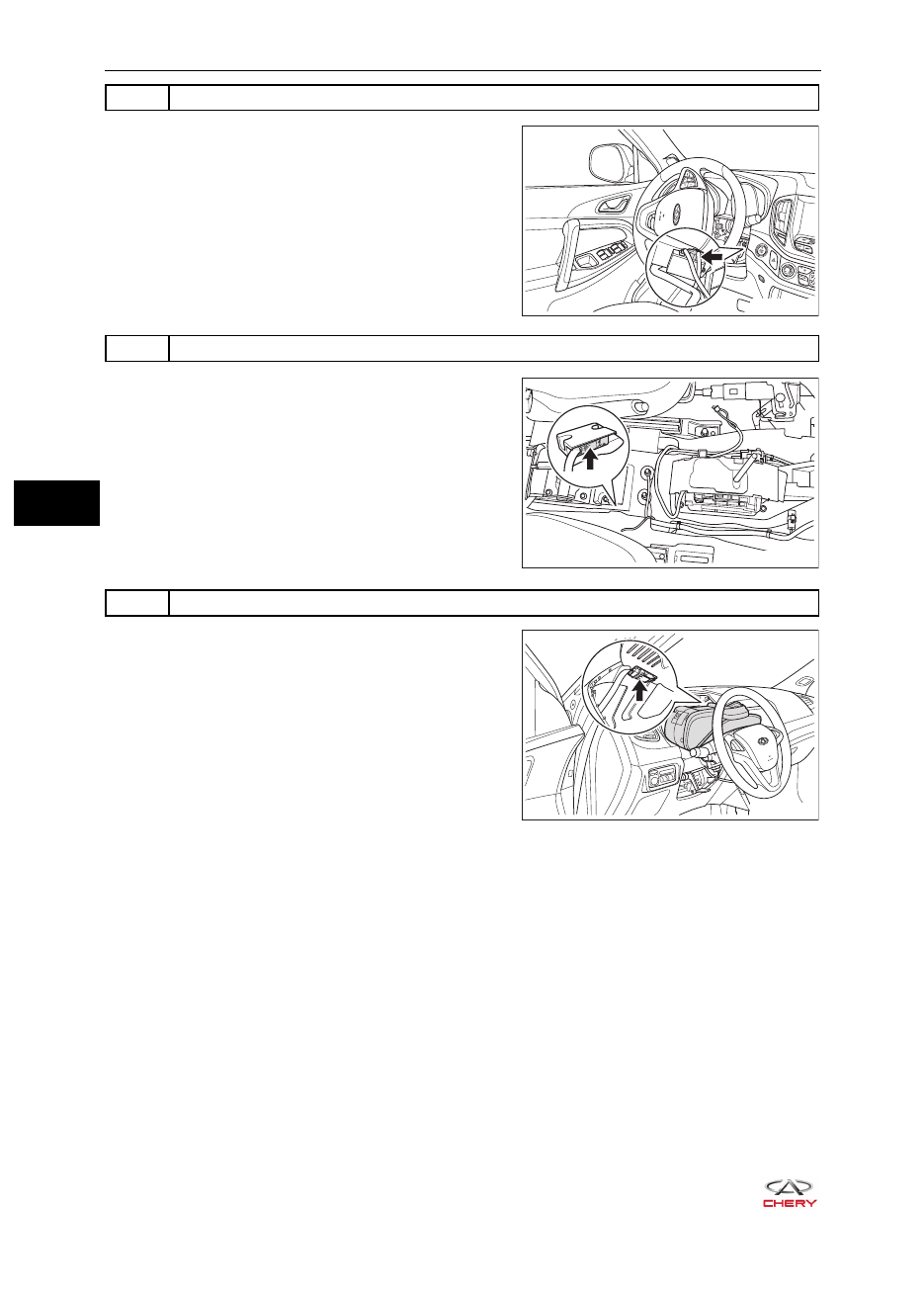

6

Проверьте разъем и контакт

a.   Поверните замок зажигания в положение LOCK.
b.   Отсоедините «отрицательный» провод аккумуля-

торной батареи.

c.   Отсоедините разъем I-018 блока управления им-

мобилайзером.

d.   Проверьте жгут проводов, разъем и контакты на

наличие деформации, погнутости или поврежде-
ния.

7

Проверьте разъем и контакт

a.   Поверните замок зажигания в положение LOCK.
b.   Отсоедините «отрицательный» провод аккумуля-

торной батареи.

c.   Отсоедините разъем I-046 блока управления си-

стемы SRS.

d.   Проверьте жгут проводов, разъем и контакты на

наличие деформации, погнутости или поврежде-
ния.

8

Проверьте разъем и контакт

a.   Поверните замок зажигания в положение LOCK.
b.   Отсоедините «отрицательный» провод аккумуля-

торной батареи.

c.   Отсоедините разъем I-015 жгута проводов панели

управления.

d.   Проверьте жгут проводов, разъем и контакты на

наличие деформации, погнутости или поврежде-
ния.

RT21380290

RT21380070

RT21380030

38-

35

38 - ПАНЕЛЬ ПРИБОРОВ

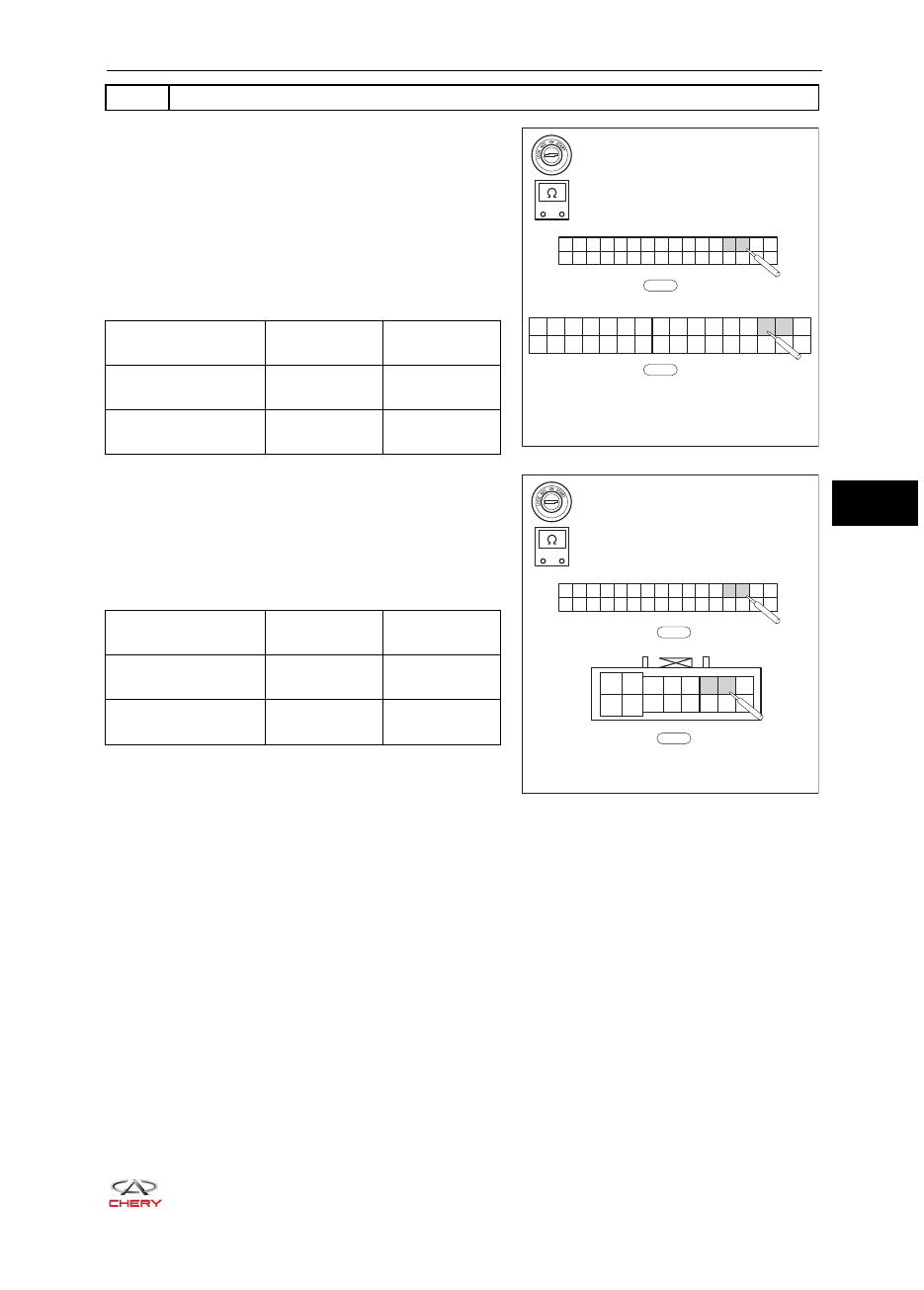

9

Проверьте разъем и жгут проводов панели управления

a.   Поверните замок зажигания в положение LOCK.
b.   Отсоедините «отрицательный» провод аккумуля-

торной батареи.

c.   Отсоедините разъемы I-015 и I-005 жгута прово-

дов панели управления.

d.   С помощью цифрового мультиметра проверьте

электрическую проводимость между разъемами
I-015 и I-005 жгута проводов панели управления в
соответствии с данными приведенной ниже табли-
цы.

Подключение

мультиметра

Условия

Условия

проверки

I-015 (29) - I-005 (A30)

Всегда

Проводимость

имеется

I-043 (30) - I-005 (A31)

Всегда

Проводимость

имеется

e.   Отсоедините разъемы I-015 и I-019 жгута прово-

дов панели управления.

f.   С помощью цифрового мультиметра проверьте

электрическую проводимость между разъемами
I-015 и I-019 жгута проводов панели управления в
соответствии с данными приведенной ниже табли-
цы.

Подключение

мультиметра

Условия

Условия

проверки

I-015 (29) - I-019 (D3)

Всегда

Проводимость

имеется

I-015 (30) - I-019 (D2)

Всегда

Проводимость

имеется

RT21380160

32

31

30

29

28

16

15

14

13

12

11

10

9

8

7

6

5

4

3

2

1

27

26

25

24

23

22

21

20

19

18

17

I-015

-

+

A32

A31

A30

A29

A28

A16

A15

A14

A13

A12

A11

A10

A9

A8

A7

A6

A5

A4

A3

A2

A1

A27

A26

A25

A24

A23

A22

A21

A20

A19

A18

A17

I-005

RT21380161

32

31

30

29

28

16

15

14

13

12

11

10

9

8

7

6

5

4

3

2

1

27

26

25

24

23

22

21

20

19

18

17

I-015

-

+

D1

D2

D3

D4

D5

D6

D7

D8

D10

D11

D12

D13

D14

D15

D16

D9

I-019
