Chery Tiggo 5 (T21). Руководство по ремонту - часть 423

37-

8

37 - ЗАМКИ ДВЕРЕЙ

отпирания двери багажного отделения, то блок BCM отопрет замок двери багажного
отделения, но при этом сирена охранной системы не прозвучит. Через 30 секунд дверь
багажного отделения открыть нельзя.

2.   Описание назначения электрического привода замков дверей (с «интеллектуальной» системой

отпирания и запуска двигателя)

a.   Электрический привод замков дверей позволяет запирать/отпирать все двери с помощью

пульта дистанционного управления, механического ключа, центрального замка переключа-
теля и контактного датчика на наружной ручке двери.

Пульт дистанционного управления отправляет сигналы запроса на запирание/



•

отпирание на пульт управления «интеллектуальной» системой отпирания дверей и
запуска двигателя (PEPS) для управления блоком BCM по шине CAN. После этого блок
управления системами кузова (BCM) отправляет эти сигналы запроса механизмам
замков каждой двери, чтобы одновременно запереть или отпереть все двери.
После того, как механический ключ вставлен в цилиндр замка двери водителя, все двери



•

могут быть заперты или отперты при повороте ключа по или против часовой стрелки, но
противоугонная функция не может быть включена.
Если пульт дистанционного управления находится вне автомобиля, но в пределах



•

радиуса действия 1,5 м от наружной ручки передней двери, то дверь можно запереть/
отпереть при помощи контактного датчика на наружной ручке двери.
Если пульт дистанционного управления находится вне автомобиля, но в пределах



•

радиуса действия 1,5 м от наружной двери багажного отделения, то эту дверь можно
запереть/отпереть при помощи контактного датчика на наружной ручке двери.
Функция активна: в любое время, даже при запуске двигателя.



•

Запирание успешное: если все двери полностью закрыты, то сигнал на запирание



•

поступает от центрального переключателя для выполнения команды на запирание.
Отказ запирания: если, по крайней мере, одна дверь закрыта не полностью, то поступает



•

сигнал на запирание от центрального переключателя для выполнения команды на
запирание, а затем через 1 секунду выполняется команда на запирание.
Отпирание успешное: подается сигнал отпирания от центрального переключателя для



•

выполнения команды запирания независимо от того, все ли двери полностью закрыты.
Реакция на запирание дверей: если блокировка не включена, то блок управления систе-



•

мами кузова (BCM) реагирует на каждую подачу сигнала на запирание или отпирание.

b.   Назначение (с «интеллектуальной» системой отпирания и запуска двигателя)

Компонент

Функциональное назначение

Запирание/отпирание
с помощью пульта
дистанционного управления

Запирание/отпирание всех дверей
Отправка запроса на запирание/отпирание с помощью пульта дистанцион-
ного управления на пульт управления «интеллектуальной» системой отпира-
ния дверей и запуска двигателя (PEPS), который управляет блоком управ-
ления системами кузова (BCM) по шине CAN, чтобы отправить сигналы
запирания/отпирания для запирания/отпирания замка каждой двери.

Запирание/отпирание с
помощью механического
ключа

Запирание/отпирание всех дверей
Запрос на запирание/отпирание механическим ключом вводится в блок
управления системами кузова (BCM), который отправляет сигнал запира-
ния/отпирания для запирания/отпирания замка каждой двери.

Контактный датчик на кнопке
запирания/отпирания
наружной ручке двери

Запирание/отпирание всех дверей
Отправка запроса на запирание/отпирание с помощью контактного датчика
на наружной ручке двери на пульт управления «интеллектуальной» системой
отпирания дверей и запуска двигателя (PEPS), который управляет блоком
управления системами кузова (BCM) по шине CAN, чтобы отправить сигна-
лы запирания/отпирания для запирания/отпирания замка каждой двери.

Кнопка запирания/отпирания
центрального переключателя

Запирание/отпирание всех дверей
Отправка запроса на запирание/отпирание с помощью кнопки запирания/
отпирания центрального переключателя на пульт управления «интеллекту-
альной» системой отпирания дверей и запуска двигателя (PEPS), который
управляет блоком управления системами кузова (BCM) по шине CAN, чтобы
отправить сигналы запирания/отпирания для запирания/отпирания замка
каждой двери.

Замок левой передней двери

Запирание/отпирание передней левой двери замком этой двери.
Встроенный переключатель отпирания/запирания отправляет сигнал отпи-
рания/запирания в блок управления системами кузова (BCM) для отпирания
/запирания каждой двери.

37-

9

37 - ЗАМКИ ДВЕРЕЙ

Компонент

Функциональное назначение

Замок передней правой двери
Замок задней левой двери
Замок задней правой двери

Запирание/отпирание передней правой двери замком этой двери.
Запирание/отпирание задней левой двери замком этой двери.
Запирание/отпирание задней правой двери замком этой двери.

c.   Программирование пульта дистанционного управления (с «интеллектуальной» системой

отпирания и запуска двигателя)

Подключите диагностический тестер X-431



•

3G с последней версией программного
обеспечения к диагностическому разъему
и установите связь с электронным
блоком автомобиля по сети передачи
данных. Затем выберите на дисплее
диагностического тестера X-431 3G
с последней версией программного
обеспечения соответствующую модель
автомобиля (T21), чтобы войти в систему, и
выберите систему «IMMO».

На экране SELECT FUNCTION (Выберите



•

функцию) выберите пункт [After sale
function] (Функция послепродажного
обслуживания).

На экране [After sale function] (Функция



•

послепродажного обслуживания) выберите
пункт [Key match] (Программирование
ключа).

На экране [Perform routine program]



•

(Выполнить стандартную программу)
выберите пункт [Add the old keys] (Добавить
старые ключи).

ICM

PEPS

IMMO

AT

BCM

SRS

ABS

ENG

Menu

RT21370020

After sale function

Write data

Read data stream

Erase fault code

Read fault code

SELECT FUNCTION

RT21370030

Reprogramming IMMO

Key match

Erase keys

Reprogramming ECM

Programming IMMO(learn SK from TCU)

Programming IMMO(learn SK from EMS)

Programming ECM

Match all the systems

After sale function

RT21370040

Add the old keys.

Add new keys.

Perform routine program

RT21370042

37-

10

37 - ЗАМКИ ДВЕРЕЙ

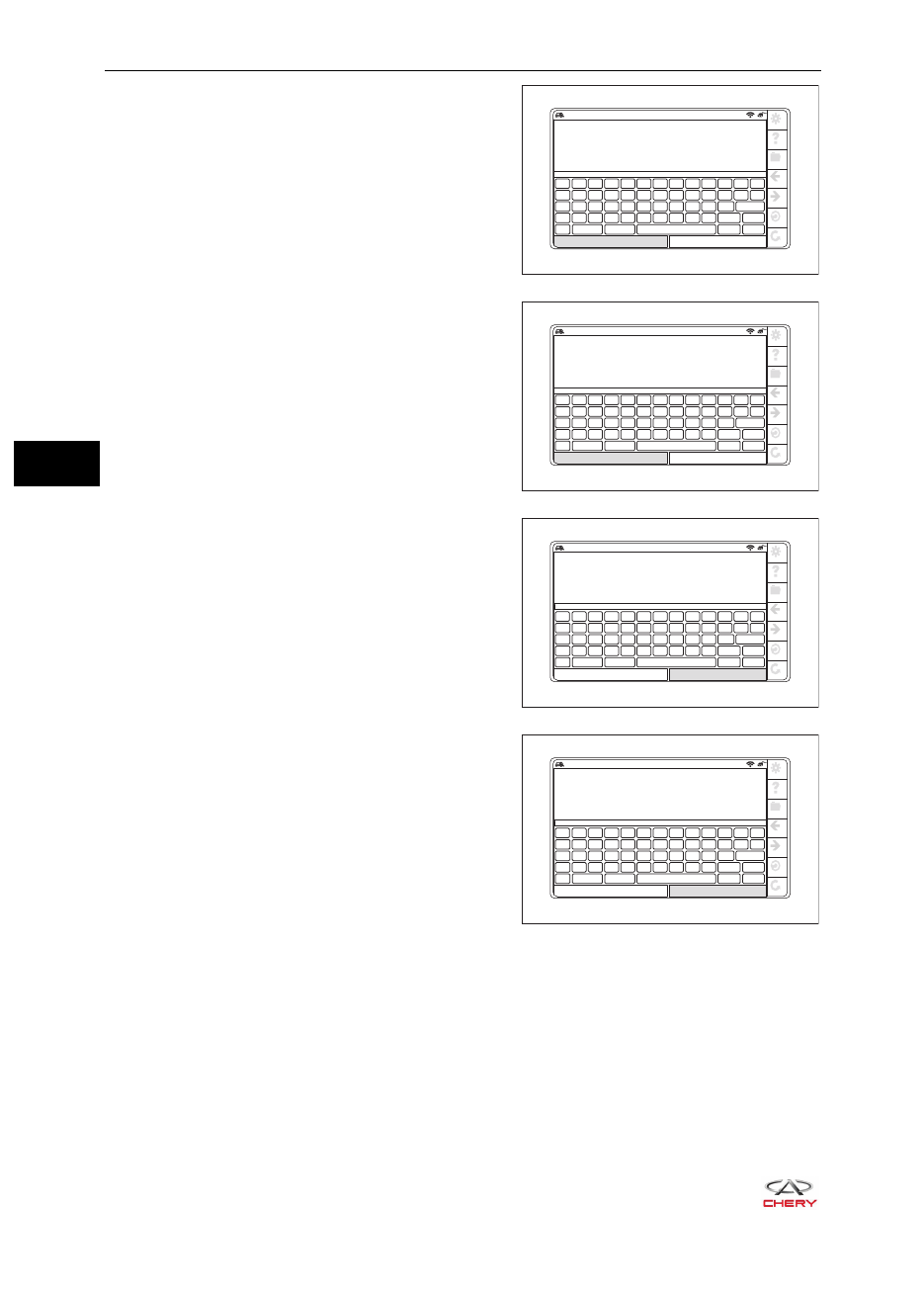

После отображения на экране [Input] (Ввод)



•

сообщения "Please enter a PIN with 8 digits"
(Пожалуйста, введите ПИН-код из 8 цифр)
введите ПИН-код и нажмите OK.

После отображения на экране [Input]



•

(Ввод) сообщения «Please enter again»
(Пожалуйста, повторите ввод) снова
введите ПИН-код и нажмите OK.

После отображения на экране сообщения



•

«Пожалуйста, введите код станции
технического обслуживания. Код состоит из
10 знаков с цифрами от 0 до 9, буквами A-Z,
a-z» нажмите «Cancel» (Отмена).

После отображения на экране сообщения



•

«Please Input programming. The length is 8
digits from 0 to 9» (Пожалуйста, введите
запись. Код состоит из 8 цифр от 0 до 9)
нажмите «Cancel» (Отмена).

Input

Please enter a PIN with 8 digits.

1

2

3

4

5

6

7

8

9

0

-

=

bs

Q

W

E

R

T

Y

U

I

O

P

[

]

\

A

S

D

F

G

H

J

K

L

;

Z

`

X

Tab

Caps

OK

Cancel

Space

Ins

Del

C

V

B

N

M

,

.

/

lt

rt

‘

ENTER

X X X X X X X X

RT21370043

Input

Please enter again.

1

2

3

4

5

6

7

8

9

0

-

=

bs

Q

W

E

R

T

Y

U

I

O

P

[

]

\

A

S

D

F

G

H

J

K

L

;

Z

`

X

Tab

Caps

OK

Cancel

Space

Ins

Del

C

V

B

N

M

,

.

/

lt

rt

‘

ENTER

X X X X X X X X

RT21370044

Input

Please Input Repair Shop Code.

The length is 10 digits from 0 to 9. A~z. a~z

1

2

3

4

5

6

7

8

9

0

-

=

bs

Q

W

E

R

T

Y

U

I

O

P

[

]

\

A

S

D

F

G

H

J

K

L

;

Z

`

X

Tab

Caps

OK

Cancel

Space

Ins

Del

C

V

B

N

M

,

.

/

lt

rt

‘

ENTER

RT21370045

Input

Please Input programming.

The length is 8 digits from 0 to 9

1

2

3

4

5

6

7

8

9

0

-

=

bs

Q

W

E

R

T

Y

U

I

O

P

[

]

\

A

S

D

F

G

H

J

K

L

;

Z

`

X

Tab

Caps

OK

Cancel

Space

Ins

Del

C

V

B

N

M

,

.

/

lt

rt

‘

ENTER

RT21370046

37-

11

37 - ЗАМКИ ДВЕРЕЙ

После отображения на экране «Succeeded



•

to add old key!» (Перейти к добавлению
старого ключа!)

Программирование ключа завершено.



•

d.   Охранная система имеет 6 режимов работы (с «интеллектуальной» системой отпирания и

запуска двигателя):

 Режим

запирания

Режим запирания происходит при соблюдении следующих условий:



•

Закрыты все двери, капот двигателя и дверь багажного отделения.



–

Все двери заперты с помощью кнопки запирания на пульте управления PEPS.



–

Все двери заперты с помощью кнопки на наружной ручке передней двери (REK систе-



–

мы PEPS находится в пределах дальности обнаружения антенны наружной ручки этой
двери).

Если автомобиль переходит в режим запирания, произойдет следующее:



•

Указатели поворота мигнут один раз, один раз сработает сирена охранной системы,



–

а индикатор охранной системы на обивке передней левой двери будет мигать в
нормальном режиме, что указывает на включение режима запирания.
Если в режиме запирания в течение 30 секунд после отпирания замков дверей с



–

помощью пульта дистанционного управления не будет открыта ни одна дверь, то все
двери снова будут автоматически заперты.



Режим отказа запирания

Система войдет в режим отказа запирания при следующих условиях и произойдет



•

следующее:

Если любая дверь не будет закрыта полностью, то указатели поворота мигнут дважды,



–

а сирена охранной системы не сработает.
Если капот двигателя не будет закрыт полностью, то указатели поворота мигнут



–

дважды, двери будут заперты, а сирена охранной системы не сработает.
Если дверь багажного отделения не будет закрыта полностью, то указатели поворота



–

мигнут дважды, двери будут заперты, а сирена охранной системы не сработает.



Режим отключения запирания

В режиме запирания режим запирания всего автомобиля будет отключен при



•

следующих условиях:

Нажать кнопку отпирания на пульте управления PEPS.



–

Нажмите кнопку на наружной ручке передней двери (REK системы PEPS находится в



–

пределах дальности обнаружения антенны наружной ручки этой двери).

Если автомобиль переведен в режим отключения запирания (с помощью пульта



•

управления PEPS и кнопки на наружной ручке передней двери (REK системы PEPS
находится в пределах дальности обнаружения антенны наружной ручки этой двери)), то
произойдут следующие действия:

Все двери отперты.



–

Указатели поворота мигнут два раза, сирена охранной системы не подаст звуковой



–

сигнал и индикатор охранной системы прекратит мигать.
Если в течение 30 секунд после отпирания дверей с помощью пульта дистанционного



–

управления не будет выполнено ни одного действия (открывание двери, открывание
капота двигателя и двери багажного отделения), то автомобиль вернется в режим
запирания.

Если в течение 30 секунд после отпирания дверей с помощью пульта дистанционного



•

управления происходят перечисленные ниже действия, то автомобиль не вернется в
состояние запертых дверей, которые также не будут заперты автоматически:

Key match

Succeeded to add old key!

OK

RT21379947
